ЦВЕТНАЯ ПЕЧАТЬ, способ воспроизведения на бумаге, ткани или др. материале многокрасочных изображений (произведения живописи, цветные фотоснимки и т. п.). Выполняется с помощью спец. клише (форм), число к-рых, как правило, соответствует числу печатных красок. Обычно применяют 3 осн. краски: жёлтую, голубую и пурпурную (трёхцветная печать). Но часто для передачи тёмных цветов этих красок недостаточно и приходится прибегать к 4-й - чёрной или серой (иногда 4-й краской пользуются и для передачи к.-л. особого цветового оттенка, напр, бирюзового или сиреневого). В этих случаях печать наз. четырёхцветной.

В офсетной печати, характеризующейся тонкими красочными слоями на оттисках, для повышения насыщенности отпечатков прибегают к введению дополнит, красок - синей и красной. Для изготовления каждого клише (рис. 1 см. на вклейке стр. 464-465) необходимо получить так называемый цветоделённый негатив. С этой целью осуществляется цве-точеление путём фотографирования оригинала через светофильтры (прозрачные окрашенные плёнки или стёкла), к-рые пропускают лишь соответствующие его цвету лучи, отражённые оригиналом. В Ц. п. обычно используют сине-фиолетовый, красный и зелёный светофильтры, пропускающие соответственно голубые, пурпурные и жёлтые лучи. Для передачи градаций цвета съёмка ведётся через растр. Многокрасочный оттиск получают последовательным переносом соответствующей краски с клише на лист бумаги с точным совмещением границ изображения (рис. 2 см. на вклейке стр. 464-465). В зависимости от того, какая краска преобладает на данном участке изображения, глаз воспринимает тот или иной смешанный цвет (или оттенок). Печатание выполняется на много-или однокрасочных печатных машинах в один или неск. приёмов (т. н. прогонов).

Устранение цветовых искажений на цветоделённых негативах в зависимости от вида печати и назначения печатной продукции выполняется либо непосредственно на цветоделённых печатных формах - путём травления (высокая печать), либо на негативах и диапозитивах -вручную, фотомеханич. способом или автоматически с помощью электронных устройств (см. Репродукционные процессы). Цветоделение и цветокорректура одновременно осуществляются также с помощью автоматизированных систем, нек-рые из к-рых позволяют получать готовые цветоделённые печатные формы непосредственно с оригинала, минуя процессы фотографирования и копирования (см. Электрогравировалъный аппарат).

Получение ярких и насыщенных многоцветных отпечатков, помимо подбора красок с соответствующими оптич. свойствами, обеспечивается применением высокогладких сортов бумаги, имеющих повыш. глянец и белизну. Бумага в Ц. п. подвергается акклиматизации, к-рая предупреждает появление значительной линейной деформации листов во время печатания, способствуя тем самым хорошему совмещению отд. красок.

Лит.: Попрядухин П. А, Технология печатных процессов, М., 1968; Синяков Н. И., Технология изготовления фотомеханических печатных форм, 2 изд., М., 1974. И. А. Жуков.

ЦВЕТНАЯ ФОТОГРАФИЯ, раздел фотографии, объединяющий способы и процессы получения цветных фотографич. изображений. Первым (1861) указал на возможность цветовоспроизведения фотографического Дж. К. Максвелл. Исходя из трёхкомпонентной теории цветового зрения, он предложил получать тот или иной заданный цвет и, следовательно, любой многоцветный сюжет трёхзональным цветоделением (разделением излучения, отражаемого объектом съёмки, на синий, зелёный и красный диапазоны видимого спектра) и аддитивным синтезом (сложением) указанных лучей (наз. основными, или первичными) при проецировании их на экран. Так, напр., световой поток с преобладанием синих и зелёных лучей образует на экране голубой цвет, синих и красных - пурпурный, зелёных и красных -жёлтый; синие, зелёные и красные лучи равной интенсивности при смешении дают белый цвет (см. вклейку к стр. 464). Цветоделение и аддитивный синтез (по Максвеллу) осуществлялись следующим образом: с объекта съёмки делали три негатива на чёрно-белом фотоматериале экспонированием через синий, зелёный и красный светофильтры; с 3 цветоделённых негативов печатали на прозрачной основе чёрно-белые позитивы; пропусканием через позитивы лучей того же цвета, что и применявшиеся при съёмке светофильтры, проецировали на экран три частичных (одноцветных) изображения, совмещением к-рых по контуру получали цветное изображение объекта съёмки. Аддитивные процессы Ц. ф. нашли нек-рое применение, напр, в первых вариантах цветного кино. Однако из-за громоздкости съёмочных и проекционных камер и сложности совмещения частичных изображений по контуру они, за исключением т. н. растровых способов, постепенно утратили практич. значение. В последних преим. применялись растры из окрашенных в синий, зелёный и красный цвета зёрен крахмала, частичек смол или др. веществ (диаметром ок. 0,01 мм), к-рые располагались между стеклом или плёнкой и светочувствит. слоем. При съёмке (со стороны стекла) окрашенные элементы растра служили цветоделящими микросветофильтрами, а в позитивном изображении, полученном путём обращения, -элементами цветовоспроизведения. Первые растровые фотоматериалы, т. н. автохромные пластинки, были выпущены в 1907 фирмой "Люмьер" (Франция); однако вследствие плохой их разрешающей способности, недостаточной яркости изображений и больших технич. трудностей при копировании растровая Ц. ф. уже в 30-е гг. уступила место методам, основанным на т. н. субтрактивном принципе синтеза цвета. В этих методах используется тот же, что и в аддитивных процессах, принцип трёхзонального цветоделения, а цветовоспроизведение осуществляется вычитанием (субтракцией) из белого света осн. цветов. Последнее достигается обычно смешением на белой или прозрачной основе различных количеств красителей, цвета к-рых являются дополнительными к основным - соответственно жёлтого, пурпурного, голубого. Так, смешением пурпурного и голубого красителей получают синий цвет (пурпурный из белого цвета вычитает зелёный цвет, а голубой - красный), жёлтого и пурпурного красителей - красный цвет, голубого и жёлтого - зелёный; смешением равных количеств всех 3 красителей получают чёрный цвет (см. вклейку к стр. 464). Впервые (1868-69) субтрактивный синтез цвета осуществил франц. изобретатель Л. Дюко дю Орон, получивший цветное изображение по т. н. пигментному способу печати (см. Пигментная бумага). В этом, как и в др. ранних субтрактивных способах (карбро-процесс, пинатипия, колорстил, хроматон), с 3 цветоделённых негативов, полученных экспонированием через синий, зелёный и красный светофильтры, печатали частичные позитивные изображения, окрашивали (пигментировали) их соответственно в жёлтый, пурпурный и голубой цвета и совмещением позитивов по контурам получали цветное изображение объекта съёмки.

Наибольшее распространение в совр. любительской и профессиональной кино-и фотосъёмке и цветной печати получили субтрактивные процессы на многослойных цветофотографических материалах (МЦМ); первые МЦМ были выпущены в 1935 амер. фирмой "Истмен Кодак" и в 1938 герм, фирмой "Агфа" и обрабатывались методом обращения. Цветоделение в МЦМ достигается путём избирательного поглощения осн. цветов 3 гало-геносеребряными светочувствит. слоями, размещёнными на единой основе (см. рис. 1), а цветное изображение образуется

Рис. 1. Схема строения многослойного цветофотографического материала (плёнки, бумаги); AgX - галогенид серебра.

органич. красителями в результате т. н. цветного проявления, основы к-рого были заложены нем. химиками Б. Гомолька (в 1907) и Р. Фишером (в 1912). Цветоделение в МЦМ осуществляется благодаря тому, что верхний слой фотоэмульсии не содержит сенсибилизаторов и поэтому чувствителен только к лучам синей трети видимого спектра (см. Сенсибилизация оптическая), средний слой оптически сенсибилизирован к лучам зелёной трети, а нижний - к лучам красной трети. Для предотвращения действия синих лучей на галогениды серебра среднего и нижнего слоев между верхним и средним слоями помещён жёлтый светофильтр (органич. краситель или золь металлич. серебра в желатине). Указанное строение МЦМ обеспечивает образование в каждом из 3 эмульсионных слоев скрытого фотографич. изображения только под действием лучей соответствующей трети видимого спектра. Цветное проявление осуществляется с помощью специальных проявителей на основе т. н. цветных проявляющих веществ, в качестве которых обычно используют производ. парафенилендиамина, главным образом N ,М-диэтилпарафенилендиаминсульфат (С₂Н₅)₂NС₆H₄NН₂Н₂SО₄ и N-окси-этил -N - этилпарафенилендиаминсульфат (HOC₂H₄)N(C₂H₅)C₆H₄NH₂H₂SO₄. Указанные вещества, в отличие от чёрно-белых проявляющих веществ, не только превращают галогенид серебра в металлическое серебро, но и участвуют (в окисленной, в результате этого процесса, форме) вместе с присутствующими в эмульсионных слоях т. н. цветными компонентами в образовании органических красителей. Поскольку в соответствии с осн. принципом субтрактивного цветовоспроизведения цвет частичных изображений должен быть дополнительным к цвету лучей, избирательно поглощаемых (при съёмке) светочувствит. слоями МЦМ, цветные компоненты заранее подбираются так, чтобы при проявлении в верхнем (синечувствительном) слое образовался жёлтый краситель, в среднем (зелёночувствительном)-пурпурный и в нижнем (красночувствитель-ном)-голубой. В качестве цветных компонент, образующих азометиновые красители жёлтого цвета, используются, напр., нек-рые замещённые р-кетоны, ацил-уксусные кислоты и кетоны гетероциклич. ряда; для образования красителей пурпурного цвета - производные гетероциклич. соединений (пиразолона, кума-рона, тионафтенона) и ароматических, напр, паранитробензилцианид и бензо-иладетонитрил; голубые хинониминовые (индоанилиновые) красители образуются из цветных компонент - производных бензольного и нафталинового ряда, гл. обр. а-нафтола и оксидифенила, а также нек-рых гетероциклич. соединений, напр. 8-оксихинолина. С целью предотвращения диффузии цветных компонент в смежные слои МЦМ в их молекулы вводят длинноцепочечные алкильные радикалы или остатки высших жирных кислот с 12-18 атомами углерода. Закрепление цветной компоненты в "своём" эмульсионном слое можно осуществить и др. способами, напр, растворением её в трифенил- или трикрезилфосфате или в к.-л. др. труднолетучем растворителе с последующим диспергированием полученного раствора в фотоэмульсии перед нанесением её на основу.

Схемы получения цветных изображений в прямой позитивной (с обращением) и негативно-позитивной Ц. ф. с использованием МЦМ представлены на вклейке (стр. 464). В случае обращаемых материалов (см. Обращение в фотографии) обработку экспонированного МЦМ ведут сначала в обычном чёрно-белом проявителе, содержащем в качестве проявляющего вещества, напр., гидрохинон (с фенидоном), что приводит к образованию в эмульсионных слоях 3 цветоделённых негативных изображений объекта съёмки, состоящих из металлич. серебра. Затем МЦМ (без фиксирования) засвечивают и с помощью цветного проявления из остаточного галогенида серебра получают (во всех эмульсионных слоях) частичные позитивные изображения, состоящие из смеси металлич. серебра с органич. красителем соответствующего цвета. После отбеливания (красной кровяной солью и бромидом калия) металлич. серебра (в т. ч. ранее проявленного и серебра фильтрового и противоореоль-ного слоев), фиксирования, промывки и сушки и эмульсионных слоях остаются чисто красочные изображения - частичные одноцветные позитивы, в совокупности образующие требуемые цвета на всех участках МЦМ.

В нек-рых способах прямой позитивной Ц. ф. (напр., в вышеупомянутом процессе на МЦМ фирмы "Истмен Кодак") цветные компоненты вводят не в эмульсионные слои МЦМ, а в состав проявителей. Получаемые этими способами изображения отличаются высоким качеством цветовоспроизведения, однако вследствие большой сложности обработки МЦМ, включающей, напр., раздельное (для каждого слоя) засвечивание и цветное проявление, они не получили широкого распространения.

При негативно-позитивном способе Ц. ф. на МЦМ (впервые осуществлённом фирмой "Агфа" в 1939) проявление экспонированного фотоматериала уже на первой стадии является цветным, а не чёрно-белым, и приводит к образованию 3 цветоделённых негативных изображений, состоящих из жёлтого, пурпурного и голубого красителей. Однако, поскольку в каждом слое негатива все цвета объекта съёмки заменены на дополнительные, результирующее изображение также окрашено в дополнит, цвета, напр, зелёный лес на МЦМ-негативе выглядит пурпурным, голубое небо -жёлтым и т. д. Позитивное изображение получают печатанием на светочувствит. материале, строение к-рого сходно со строением МЦМ-негатива, поэтому все цвета на позитиве приобретают нормальный вид.

МЦМ-негативы широко используют также в различных способах цветной печати для получения 3 цветоделённых физических (объёмных) изображений (матриц). Последние окрашивают (пигментируют) в соответствующие цвета и затем поочерёдно переносят краситель (пигмент) на одну подложку (подробнее смотри в ст. Гидротипия, Литография).

В 60-е гг. появились (фирма "Сиба-Гейги", Швейцария) МЦМ, предназначенные для получения копий с МЦМ-по-зитивов. В светочувствит. слои этих фотоматериалов заранее введены соответствующие красители (жёлтый, пурпурный и голубой), к-рые по хим. природе являются азокрасителями, т. е. отличаются от красителей, образующихся из цветных компонент. При печатании, напр, с цветных "слайдов", в каждом слое МЦМ возникают скрытые фотографич. изображения, а после чёрно-белого проявления -цветоделённые негативы, состоящие из металлич. серебра. При последующем отбеливании этого серебра (переводом в кислой среде в галогенид) красители разрушаются, превращаясь в бесцветные аминосоединения, а остаточные количества красителей образуют в каждом слое соответствующие частичные позитивные изображения:

Схема этого позитивно-позитивного процесса представлена на вклейке (стр. 464). В 60-е гг. был также осуществлён (фирма "Поляроид", США) цветной вариант чёрно-белого процесса с диффузионным переносом изображения (см. Фотография), в результате к-рого получают единств, цветной позитив на бумаге (т. н. "моментальная" съёмка). Процесс основан на трёхзональном цветоделении с помощью МЦМ-плёнки, отличающейся от обычной (например, используемой в процессах с обращением) тем, что каждый из 3 основных желатиновых слоев (см. рис. 2)

Рис. 2. Схема диффузионного цветного фотографического процесса (с обращением). Штриховкой обозначены чёрно-белые цветоделённые негативные изображения, состоящие из металлического серебра.

разделён на два - верхний, светочувствительный (содержащий галогениды серебра), и нижний, окрашенный в дополнительный к цвету зональной чувствительности верхнего подслоя цвет (т. е. соответственно в жёлтый, пурпурный и голубой). Кроме того, молекула каждого красителя содержит т. н. проявляющую группировку (напр., гидрохиноновую), к-рая придаёт ему способность диффундировать (в щелочной среде) в соответствующий верхний подслой и проявлять в нём скрытое цветоделённое фотографич. изображение. Окисляясь в результате проявления, красители теряют диффундирующую способность и остаются в "своих" подслоях, в то время как остаточные (неизменённые) красители, продолжая диффундировать, достигают приёмного желатинового слоя бумаги, находящейся в контакте с МЦМ-плёнкой, и принимают участие в образовании цветного позитивного изображени" объекта съёмки в соответствии с субтрактивным принципом цветовоспроизведения.

Кроме обычной Ц. ф. (имеющей целью по возможности правильно воспроизвести все действительные цвета объекта съёмки), получило распространение (напр., при аэрофотосъёмке природных объектов и космической съёмке) фотографирование на двухслойных или трёхслойных (с включением слоя, чувствительного к инфракрасным лучам), т. н. спектро-зональных, плёнках. При съёмке на таких МЦМ регистрируются только отдельные зоны спектральной области отражения света объектом, вследствие чего цвета передаются с заведомым искажением, что позволяет более чётко выявлять малоразличимые в естественных условиях детали (подробнее см. в статьях Цветная аэрофотосъёмка, Спектрозональная фотография, Спектрозональная аэрофотосъёмка).

Особым видом Ц. ф. является липма-новская фотография (1891, Г. Липман)-своеобразный предшественник голографии.

Лит.: М е р т ц К. Л., Цветная фотография, М., 1949; Чельцов В. С., Б о н-г а р д С. А., Цветное проявление трехслойных светочувствительных материалов, М., 1958; Артюшин Л. Ф., Основы воспроизведения цвета в фотографии, кино, полиграфия, М., 1970. В. С. Чельцов.

ЦВЕТНИК, участок с посадками цветочно-декоративных растений, предназначенный для украшения садов, парков, площадок перед зданиями и т. д. Для Ц. используют декоративные летники, двулетники, многолетники (см. Декоративные растения), ковровые растения. Элементом Ц., оформленного в виде партера, является также газон, служащий фоном для цветочных растений. Подбирают растения с учётом биол. особенностей и декоративных свойств отд. видов. Для декоративности каждый Ц. стремятся создавать из небольшого количества видов, подобранных на основе гармонич. сочетания окрасок цветков, форм и размеров листьев, сроков и продолжительности цветения растений и т. д. Отцветающие растения на Ц. часто заменяют дру-тими. Форма Ц. может быть строго геометрической (квадратной, круглой, прямоугольной - в регулярном стиле; см. также Клумба) и живописной, свободной (в ландшафтном стиле). Размер, форма Ц. и набор растений должны соответствовать значению объекта, в к-ром устраивают Ц., природным условиям и рельефу местности. Нередко Ц. украшают скульптурой, фонтанами и др. малыми архитектурными формами. Высаживая на Ц. растения, цветки к-рых открываются и закрываются в определённое время суток, можно создать "цветочные часы".

ЦВЕТНОЕ ПОЛЕ, однородная цветная поверхность бумаги, картона, ткани, стекла или к.-л. др. материала, используемая при цветовых измерениях. Получают, напр., нанесением красителя на выбранный материал, фотографич. или оптич. способом, возбуждением люминофора. Прямоугольные образцы Ц. п. с известными цветами составляют цветовой атлас; визуальное определение цвета испытуемого объекта осуществляют подбором наиболее близкого к нему по цвету образца. В трёхцветных колориметрах Ц. п. представляет собой 2 равных прилегающих друг к другу полукруга; один из них имеет цвет испытуемого объекта, другой - цвет экрана, на к-ром смешиваются основные цвета прибора.

В кинотехнике и цветном телевидении Ц. п. используют для контроля точности цветопередачи; при этом Ц. п. занимает либо весь кадр, либо его часть. Точность цветопередачи обычно контролируется визуально или колориметрически. Ц. п. телевиз. кадра служит также для установки и контроля чистоты цвета свечения красного, зелёного и синего люминофоров кинескопа и цвета белого поля; Ц. п. (с известными координатами цвета) входят в состав телевиз. универсальных оптич. испытательных таблиц.

Н. Г. Дерюгин.

ЦВЕТНОЕ ТЕЛЕВИДЕНИЕ, телевидение, в к-ром осуществляется передача цветных изображений. Донося до зрителя богатство красок окружающего мира, Ц. т. позволяет сделать восприятие изображения более полным.

Принцип передачи цветных изображений в телевидении основан на теории трёхкомпонентности цветового зрения. Многообразие природных цветов можно воспроизвести оптически с помощью 3 основных цветов (см. Цветовые измерения). В соответствии с этим принципом в цветной телевизионной передающей камере с помощью 3 светофильтров -красного, зелёного и синего - создают на светочувствительных мишенях передающей телевизионной трубки 3 одноцветных оптич. изображения объекта передачи, к-рые затем преобразуют в 3 линейных видеосигнала E_R, Е_G, Е_B, пропорциональных соответственно красной (R), зелёной (G)и синей (В) составляющим цвета, считываемого в процессе развёртки изображения. Для формирования телевизионного сигнала и передачи его в канал связи в системах Ц. т. применяют специальные методы кодирования цветовой информации. В цветном телевизоре видеосигналы выделяются (путём декодирования) из телевизионного сигнала; поступая на кинескоп, они управляют яркостью свечения его люминофоров. Так, в наиболее распространённом трёхцветном трёхлучевом кинескопе с теневой маской видеосигналы подаются одновременно на управляющие электроды (модуляторы) трех электронных прожекторов. В результате ток электронных лучей изменяется в соответствии с изменением амплитуды видеосигналов. Люминофоры на экране цветного кинескопа наносятся обычно в виде мозаики из небольших кружков (люминофорных пятен ), сгруппированных в триады (рис. 1). Триада содержит

Рис. 1. Принцип получения цветного изображения в кинескопе; _П1, П₂, П₃ - электронные прожекторы; ЭЛ,, ЭЛ₂, ЭЛ₃ - электронные лучи; М -теневая маска; Э -экран кинескопа; R, G, В - люмино-форные пятна с цветами свечения соответственно красным, зелёным и синим.

три кружка люминофоров, каждый из к-рых под действием электронных лучей начинает светиться определённым (присущим ему) цветом: красным (R_П), зелёным (G_П) или синим (В_П). Благодаря экранирующему действию маски лучи возбуждают в триадах люминофоры только "своего" цвета. Т. о., каждый из лучей порознь позволяет получить на экране красный, зелёный или синий цвет, а вместе эти лучи создают изображение, цвет к-рого определяется соотношением яркостей красного, зелёного и синего цветов свечения. Путём аддитивного сложения последних получают любой цвет в пределах треугольника осн. цветов приёмника на хроматич. диаграмме (рис. 2). Для правильного цветовоспроизведения в канал передачи при необходимости вводится преобразователь линейных видеосигналов в видеосигналы осн. цветов приёмника-матричный цветокорректор. В целях компенсации нелинейности характеристик передающей и приёмной телевизионных трубок линейные видеосигналы Е_я> Еа, Ев, кроме линейной матричной коррекции, подвергаются нелинейной коррекции (т. н. гамма-коррекции), в результате к-рой формируются нелинейные видеосигналы E_R, Е_G, Е_B, согласно формулам:

ной характеристики кинескопа. Сигналы E'_R, Е'_G, Е'_B, - широкополосные, спектр каждого из них занимает полосу частот до 6 Мгц.

Рис, 2. Хроматическая диаграмма X Y Z с указанием треугольника основных цветов приёмника - красного R_П(с координатами: х = 0,640; у = 0,330), зелёного Gn (0,290; 0,600) и синего Вп (0,150; 0,060); D6500 - опорный (равносигналь-ный) белый цвет (с координатами: х = 0,313; V = 0,329).


Формирование н передача сигналов Ц. т. Видеосигналы E'_R, Е'_G, Е'_B, могут быть переданы в приёмник последовательно (поочерёдно) один за другим либо одновременно. Известна система Ц. т. с п о-следовательной передачей цветовых полей, при этом частота полей составляет 150 гц. Этой системе присущ ряд недостатков, гл. из к-рых -неэкономичность, т. к. при такой передаче требуется канал связи с полосой пропускания, втрое превышающей полосу частот стандартной системы чёрно-белого телевидения; цветной ореол (окаймление) изображений при быстром перемещении объектов передачи; "разрывы" цветов, возникающие при перемещении взгляда по экрану. По этим причинам такая система не используется для телевизионного вещания, она применяется (благодаря её простоте) для нек-рых прикладных целей (напр., для передачи изображений полостных органов тела; см. Эндоскопия). В системах Ц. т. с одновременной передачей в общем случае также требуется 3 стандартных телевизионных канала или 1 широкополосный канал с полосой пропускания 3-6 = 18 Мгц. По этой причине трёхканальная система Ц. т. с одновременной передачей несовместима со стандартной системой чёрно-белого телевидения. Поскольку совместимость - одно из осн. технико-экономических требований, предъявляемых к вещательным системам Ц. т., для его удовлетворения применяют различные методы уплотнения спектра передаваемого сигнала (см. Линии связи уплотнение) с тем, чтобы телевизионный сигнал одной программы Ц. т. имел спектр частот до 6 Мгц. Один из таких методов, используемый во всех стандартных системах Ц. т., заключается в том, что вместо широкополосных сигналов E'_R, Е'_G, Е'_B, с помощью спец. кодирующих матричных устройств (КУ; см, рис. 3,а) формируются след, сигналы: 1) сигнал яркости E'_Y, равный Е'_R + B, E'_G + бE'_B и несущий информацию только о распределении яркости передаваемой сцены (коэфф. а = 0,30; Р = 0,59; 6 = = 0,11, определены на основе колори-метрич. расчётов); он характеризуется полосой частот 6 Мгц; 2) цветораз-ностные сигналы E'_R-Y= Е'_R -- Е'_Y И E'_B-Y =Е'_B - E'_Y, содержащие информацию о цветности передаваемой сцены; характеризуются полосой частот от 0,5 до 1,5 Мгц и передаются на подне-сущих частотах, размещаемых в спектре сигнала яркости.

Рис. 3. Упрощённая структурная схема совместимой системы цветного телевидения с передачей сигналов яркости и цветности в одном (уплотнённом) спектре частот (а) и условное изображение спектра полного телевизионного сигнала, формируемого в такой системе (б): ПС - объект передачи (передаваемая сцена); СДО - светоделительная оптическая система; ПТТ - передающие телевизионные трубки; ГК - цветовые Гамма-корректоры; КУ - кодирующее устройство; ДКУ -декодирующее устройство; К - кинескоп; ER, Ее, Ев- видеосигналы на выходе ПТТ; Е'в, Е'с, Е'в - видеосигналы на входе КУ и входе К; E'Y - сигнал яркости; С/ц - сигнал цветности; f - частота колебаний.

В КУ осуществляется также амплитудная или частотная модуляция колебаний поднесущей частоты цветоразностны-ми сигналами, в результате образуется сигнал цветности Uц. Сигналы E'_Y, U_Ц, синхроимпульсы Uс и импульсы цветовой синхронизации Uцс, складываясь, образуют на его выходе полный цветовой телевизионный сигнал еп (рис. 3,6). При передаче опорного белого цвета (в качестве такого в Ц. т. принято излучение стандартного источника Д65оо, где индекс 6500 обозначает цветовую темп-ру в К) видеосигналы, подаваемые на вход КУ, удовлетворяют условию: E'_R = Е'_G = Е'_B= 1; для опорного белого цвета E'_Y= 1 и E'_R-Y = = E'_B-Y = 0.

Получение цветного изображения в приёмнике. В цветном телевизоре полный сигнал еп с выхода видеодетектора подаётся на декодирующее устройство, состоящее из полосового электрического фильтра (ПЭФ), детекторов колебаний поднесущей частоты (ДПК) и декодирующей матрицы (ДМ). С помощью ПЭФ из сигнала е_п выделяется сигнал Uц + Uцс, поступающий на вход ДПК, на выходе к-рых получают цветоразностные сигналы E'_R-Yи E'_B-Y.Из этих сигналов и сигнала яркости E'Y образуются видеосигналы осн. цветов приёмника E'_R Е'_G Е'_B, к-рые подаются на трёхлучевой кинескоп. Иногда цветоразностные сигналы E'_R-Y, E'_G-Y, E'_B-Y(второй получают, складывая в определённых пропорциях первый и третий) подают непосредственно на управляющие электроды (модуляторы) кинескопа, а сигнал яркости - на его катоды. В этом случае матрицирование осуществляется в прожекторах кинескопа, и в конечном итоге электронные лучи также модулируются сигналами E'_R, Е'_G, Е'_B. При воспроизведении опорного белого цвета на экране кинескопа создается эталонный (равносигнальный) цвет Дезоо.

Историческая справка. В 1907-08 рус. инж. И. А. Адамиан предложил метод одновременной передачи цветовых кадров, а в 1925- систему трёхцветного телевидения с последовательной передачей цветовых полей с помощью развёртывающего диска П. Нипкова (технически реализована англ, изобретателем Дж. Бэрдом в 1928). В 1929 в лаборатории "Америкам телефон энд телеграф ком-пани" (США) демонстрировалась одновременная система Ц. т. с механич. развёрткой; в ней для передачи сигналов пользовались тремя независимыми каналами. В 1929 сов. инж. Ю. С. Волков предложил применять в приёмнике Ц. т. электроннолучевую трубку с тремя экранами; оптич. совмещение трёх цветоде-лённых изображений (в основных цветах R, G и В) осуществлялось с помощью полупрозрачных зеркал. В 1938-50 в США радиовещат. компанией Колам-бия бродкастинг систем (CBS) была разработана последоват. система Ц. т. электронного типа; с 1951 по 1953 она использовалась в США в качестве стандартной системы телевизионного вещания. Аналогичная система была разработана в СССР в 1948-53 (в 1954-56 в Москве по этой системе проводилось опытное вещание). В 1953 в США было начато цветное телевизионное вещание по системе NTSC, принятой в качестве стандартной в США (1954), Канаде (1964) и ряде др. стран Амер. континента, а также в Японии (1960). В 1958 в СССР была создана система Ц. т. с т. н. квадратурной модуляцией цветовой поднесущей, совместимая с системой чёрно-белого телевидения, к-рая использовалась с 1959 для опытного телевизионного вещания. В 1966 была создана советско-французская система "SECAM = III", введённая в эксплуатацию одновременно в СССР и Франции в октябре 1967 (см. СЕКАМ). С 1967 началось цветное телевизионное вещание в ФРГ, Великобритании, Нидерландах и др. странах Западной Европы, а также в Австралии по системе PAL, разработанной в 1962-66 в ФРГ.

Краткое описание стандартных систем Ц. т. Известны (1978)3 стандартные системы Ц. т.: СЕКАМ, NTSC и PAL. Они различаются между собой гл. обр. методами образования телевизионного сигнала.

Система СЕКАМ принята в СССР и большинстве социалистич. стран, а также во Франции и ряде стран Африки. В СЕКАМ сигнал С/ц образуется поочерёдной частотной модуляцией поднесу-щих колебаний сигналами Д'_R = -a-E'_R-Y и Д'_B = a₂ E'_B-Y (а₁ = 1,9; а₂ = 1,5) т. о., что в одних строках телевизионного кадра (напр., чётных) модуляцию производят сигналом Д'я (центральная частота f_0R колебаний поднесущей частоты при этом равна 4,406250 Мгц), в других - сигналом Д'в (центральная частота f_0B= 4,250000 Мгц). В результате в канале передачи в каждой строке имеется сигнал яркости E'_Yи один из цветовых сигналов Д'_Rили Д'в. В приёмнике для формирования цветоразностных сигналов необходимо одновременное присутствие обоих сигналов Д'_Rи Д'_B. Для их совпадения во времени используется ультразвуковая линия задержки (УЛЗ): задержка производится на время развёртки одной строки (64 мксек). Благодаря используемой в СЕКАМ частотной модуляции сигнал цветности Uц относительно мало подвержен амплитудно-частотным и фазовым искажениям.

Система NTSC (от нач. букв англ, слов National Television System Committee - Национальный комитет по телевизионным системам). В системе NTSC сигнал С/ц образуется методом амплитудной балансной модуляции двух поднесущих колебаний с одинаковыми частотами f₀ = = 3,579545 Мгц видеосигналами Е'_ко = = 0,877E_R-Y и Е'_B0 = 0,493E_B-Y (или видеосигналами E'_I = 0,7355E_R-Y -0,2684E_B-Y и Е'о = 0,4776E_R-Y + 0,4133E'_B-Y). При этом модулируемые поднесущие колебания сдвинуты по фазе относительно друг друга на 90° (находятся в квадратуре). Сумма этих колебаний на выходе КУ даёт сигнал Uц, в спектре к-рого благодаря балансной модуляции отсутствуют колебания поднесущей частоты (присутствуют только боковые полосы). Сигнал Uц модулирован по амплитуде и фазе (подобная модуляция наз. квадратурной), причём амплитуда определяется насыщенностью передаваемого цвета, а фаза - цветовым тоном. Для детектирования сигнала Uц в приёмнике используются 2 синхронных детектора, на к-рые подают сигнал Uцс и колебания поднесущей частоты от местного генератора, управляемого по фазе и частоте сигналами цветовой синхронизации Uцс. Последний передаётся в полном телевизионном сигнале в виде цветовых вспышек (пакетов), размещаемых на заднем уступе строчного гасящего импульса. Достоинства системы NTSC: высокая помехоустойчивость, относит, простота кодирования и декодирования, высокая цветовая чёткость и др., осн. недостаток -большая чувствительность сигнала Uцс к амплитудно-частотным и фазовым искажениям .

Система PAL (от нач. букв англ, слов Phase Alternation Line - перемена фазы по строкам). Подобна системе NTSC; осн. отличие состоит в том, что в PAL колебания поднесущей частоты, модулируемые сигналом Е'Я-Y, изменяют фазу от строки к строке на 180°. В приёмнике для разделения сигнала цветности на квадратурные составляющие применяется УЛЗ на 64 мксек и электронный коммутатор. Система PAL малочувствительна к фазовым искажениям, что является осн. её достоинством по сравнению с системой NTSC.

Использование Ц. т.; перспективы развития. В телевизионном вещании Ц. т. приходит на смену чёрно-белому. Ведутся разработки систем цветного стереоскопического телевидения. Технич. средства Ц. т. всё шире используются в промышленном телевидении практически во всех областях его применения. Так, при космич. исследованиях с помощью Ц. т. наблюдают за состоянием космонавтов, процессом стыковки космич. кораблей (в частности, это имело место в июле 1975 при стыковке сов. и амер. кораблей "Союз" и "Аполлон"), передают из космоса цветные изображения поверхности Земли и др. космич. объектов; в медицине Ц. т. используют, напр., при эндоскопии, а также для демонстрации хирургич. операций; перспективно применение Ц. т. в металлургии, физике, химии и т. д. Всё большее распространение получает профессиональная и любительская цветная видеозапись на магнитные носители (ленту, диск, карту); организуются выпуск массовым тиражом цветных видеозаписей на поливинилхлоридных дисках и производство сравнительно недорогих приставок к цветному телевизору для воспроизведения этих записей.

В количеств, отношении сов. телевидение развивается в направлении полного перехода на Ц. т. С этой целью организуется во всё более широких масштабах выпуск студийного и внестудийного оборудования для передачи цветных программ; с помощью синхронных спутников связи системы "Экран" и сети наземных ретрансляторов расширяется территория, охваченная цветным телевизионным вещанием. В СССР, в Москве, строится передающий телевизионный комплекс Ц. т., рассчитанный на передачу 20 программ. Перспективно создание системы передачи различных справочных данных в виде страниц, воспроизводимых на экране телевизора (система "телетекст").

В качественном отношении актуальными в Ц. т. являются такие проблемы, как переход на однотрубочную передающую камеру в сочетании с однолучевьш кинескопом на приёмной стороне и др., в стереоцветном телевидении - изыскание методов сужения полосы частот, разработка систем передачи изображений с неск. (более двух) позиций (многопозиционных систем), поиски и разработка методов голографич. телевидения. Лит.: Телевидение, под ред. П. В. Шмакова, 3 изд., М., 1970; Новаковский С. В., Цветное телевидение, М., 1975; его же, Стандартные системы цветного телевидения, М., 1976; Техника цветного телевидения, под ред. С. В. Новаковского, М., 1976. С. В. Новаковский.

ЦВЕТНОЙ СЛУХ, синопсия (англ, colour hearing, нем. Farbenhoren, франц. audition coloree), ощущение различных цветов, а также все внепредметные пространственные и графич. представления, возникающие при восприятии определённых звуков, созвучий, тональностей; частный случай синестезии (дословно - соощущения). Ассоциации Ц. с. подразделяются на общезначимые ес-теств. синестезии, основанные на т. н. натуральном условном рефлексе, и произвольно-субъективные, в к-рых фиксируются случайные отношения между зрением и слухом. Ярко выраженным Ц. с. обладали мн. музыканты, художники, писатели (напр., А. Н. Скрябин, Н. А. Римский-Корсаков, Б. В. Асафьев, В. В. Кандинский, Ф. Гарсиа Лорка). С областью Ц. с. соприкасаются такие ассоциативные представления, как "яркий", "матовый" звук, "тонкий" свист, "кричащие" цвета и т. п. Интерес к изучению Ц. с. в значительной мере стимулируется совр. экспериментами в области синтеза музыки и света (см. Цветомузыка).

Лит.: Г а л е е в Б. М., Проблема синэсте-зии в искусстве, в кн.: Искусство светящихся звуков. Сб. статей, Казань, 1973; Ванечкина И. Л., О "цветном слухе" А. Н. Скрябина, в сб.: Материалы Всесоюзной школы молодых ученых по проблеме "Свет и музыка". (Третья конференция), Казань, 1975; W е 1 1 е k A., Musikpsychologie und Musi-kasthetik, Fr./M., 1963. Б.М.Галеев.

ЦВЕТНОСТИ ТЕОРИЯ, теория о связи цвета хим. соединений с их строением. Ощущение цвета возникает при воздействии на зрительный нерв электромагнитных излучений с энергией в пределах от 2,5-10-¹² до 5-10^-12 эрг (длины волн от 400 до 760 нм). При этом совместное действие электромагнитных излучений во всём указанном интервале (наз. видимой частью спектра) вызывает ощущение белого света, а раздельное действие узких пучков излучений или совокупности излучений, оставшихся после изъятия (поглощения) нек-рых из них,-окрашенного (см. табл.).


Длина волны поглощённого света ЛЯМБДА, нм	Поглощаемый цвет	Наблюдаемый цвет
400-435	Фиолетовый	Зеленовато-жёлтый
435-480	Синий	Жёлтый
480-490	Зеленовато-синий	Оранжевый
490-500	Сине-зелёный	Красный
500-560	Зелёный	Пурпурный
560-580	Жёлто-зелёный	Фиолетовый
580-595	Жёлтый	Сийий
595-605	Оранжевый	Зеленовато-синий
605-730	Красный	Сине-зелёный
730-760	Пурпурный	Зелёный

Поглощение света веществом описывается Бугера-Ламберта-Вера законом. Окраску вещества обычно характеризуют длинной волны Хмакс, При К-рой-поглощение света максимально (см. также Поглощение света, Дополнительные цвета).

Смещение Хмакс (при изменении строения молекулы соединения) в сторону длинных волн, сопровождающееся изменением окраски от жёлтой к красной и далее к синей и зелёной, наз. углублением цвета, или батохром-ным эффектом; смещение Хмакс в сторону коротких волн - повышением цвета, или г и п с о-хромным эффектом. Поглощение света приводит к возбуждению электронов молекул, и, в частности, молекул окрашенного вещества в видимой области спектра (X = 400-760 нм). Разность энергий основного и возбуждённого состояний определяет глубину окраски. Возбуждённое состояние молекул бесцветных веществ возникает при больших значениях энергий, чем в случае молекул окрашенных веществ. Из осн. соотношения квантовой теории Е = йс/Х [Е - энергия кванта излучения, h -Планка постоянная (6,62*10-²⁷эрг/сек), с - скорость света (3*10¹⁷нм/сек)] следует, что энергию возбуждения молекул окрашенных веществ можно оценить в 35-70 ккал/моль.

Ц. т. возникла в связи с развитием химии синтетич. органич. красителей. Впервые зависимость между их строением и цветом исследовали К. Либерман и К. Гребе (1869). О. Витт предложил в 1876 т. н. хромофорную теорию, согласно к-рой за окраску органических соединений ответственны группы атомов, содержащие кратные связи, напр. -N =N-, -N = O. Эти группы были названы хромофорами (от греч. chroma -цвет и phoros -несущий). Р. Ниецкий и англ, химик Г. Армстронг отметили (1888) исключительную роль хи-ноидных хромофоров. Значит, влияние на окраску органич. веществ, согласно хромофорной теории, имели группы -ОН, -SH, NH₂-, С₆Н₅О- и др., названные ауксохромами (от греч. аихо - увеличиваю). В. А. Измаильский пришёл в 1915 к выводу, что истинное строение красителей описывается не классич. структурной формулой, а отвечает нек-рому промежуточному состоянию, названному позднее мезомерным. Для этого состояния характерна делокализация связей и зарядов атомов в молекуле (см. Мезомерия). Особенно легко такая делокализация происходит в молекулах, содержащих систему сопряжённых связей в сочетании с расположенными на её концах электронодонорными и электро-ноакцепторными группами (см. Органическая химия, Сопряжение связей). Это сочетание, характерное практически для всех типов красителей, обусловливает как лёгкость поляризации молекул (вследствие смещения л-электронов по цепи сопряжения), так и перехода молекул в возбуждённое состояние. Первое определяет интенсивность поглощения света, второе - глубину окраски вещества.

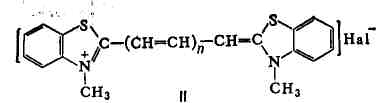

В соответствии с указанными положениями, чем длиннее цепь сопряжения в молекуле вещества, тем глубже его цвет. Так, даже в ряду углеводородов С₆Н₅-(СН = СН)_n-С₆Н₅ Х.макс возрастает от 306 нл (при п = 1) до 403 нм (при п = 5).

Молекулы соединений, цепь сопряжения к-рых завершается электрснодонор-ными и электроноакцепторными группами, окрашены глубже. Так, в ряду веществ типа I Хмакс меняется от 312 нм (п - 1> до 519 нм (п = 3).

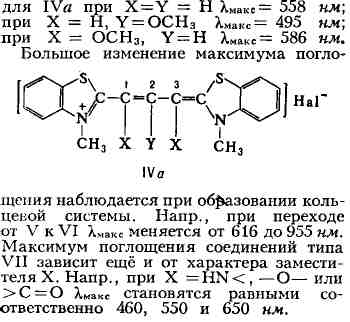

Увеличение поляризуемости концезых групп приводит к дальнейшему углублению окраски; так, для красителей типа II Хмакс изменяется от 450 нм (п = 0) до 760 нм (п = 3).

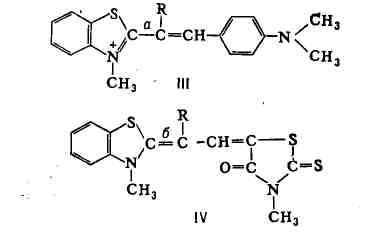

Анализ структуры заместителей и пространственных факторов позволяет предвидеть их влияние на окраску соединений. Напр., нарушение плоскостного строения молекул азокрасителей типа Па

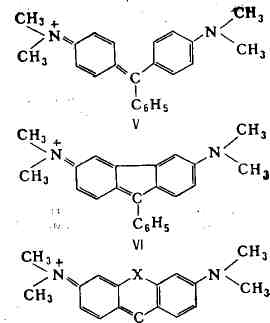

вследствие выведения (CH₃)2N-rpyппы из плоскости бензольного кольца объёмным заместителем R сопровождается гипсохромным эффектом: Хмакс при переходе от R = Н к R = (СН₃)₂СН-смещается от 475 нм до 420 нм.

Пространственные затруднения в самой цепи сопряжения значительно изменяют характер поглощения. Так, если поворот одной части молекулы красителя относительно другой происходит по связи, близкой к простой (а в III), то наблюдается гипсохромный эффект, если поворот происходит по связи более высокого порядка (6 в IV), то наблюдается батохром-ный эффект. Напр., при замене R = Н на R = СН₃ в III Хмакс меняется от 528 нм до 467 нм, а в IV - от 521 нм до 542 нм.

Цвет красителей весьма чувствителен к введению в полиметиновую цепь полярных заместителей X, Y. Электроно-донорные заместители в чётных положениях цепи сопряжения вызывают гипсохромный, электроноакцепторные - батохромный эффект. При введении тех же заместителей в нечётное положение происходит обращение эффекта. Напр.,

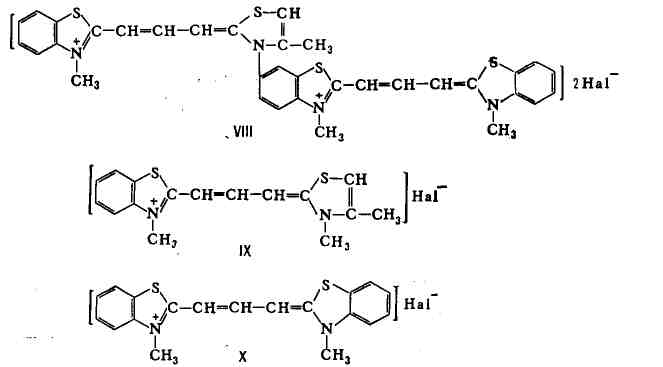

Сов. химиком А. И. Киприановым в 1964 показано влияние на цветность красителей внутримолекулярного взаимодействия хромофоров. Напр., бисциа-нин VIII характеризуется двумя Хмакс (522 и 581 нм), сдвигающимися относительно Лямда макс исходных ("материнских") красителей IX (562 нм) и X (558 нм) соответственно в коротковолновую и длинноволновую части спектра.

Положение Ц. т. о связи окраски вещества с возбуждением электронов при-ложимо не только к органич. соединениям, содержащим протяжённые системы сопряжённых связей, но и к др. типам окрашенных веществ. Так, для неорганич. соединений появление окраски может быть связано с наличием сильно выраженной деформации электронных орбита-лей; при этом основную роль играет поляризация анионов, увеличение деформи-руемости которых должно благоприятствовать возникновению цветности. Окраску некоторых типов неорганич. веществ связывают, кроме того, с наличием в их молекулах атомов с вакантными орбита-лями. Предполагают, напр., что окраска комплексных ионов (см. Комплексные соединения) обусловлена присутствием в них атомов элементов с незаполненными d- или f-орбиталями. Интенсивное поглощение света такими ионами связано с переносом электронов лигандов на вакантные орбитали центрального атома.

Для расчёта полос поглощения окрашенных хим. соединений (исходя из их структурных формул) существуют кван-товомеханич. методы, к-рые во многих случаях дают результаты, совпадающие с экспериментом. Расчёты полос поглощения красителей, молекулы к-рых имеют сложное (особенно несимметричное) строение, пока трудно осуществимы. Лит.: Бальхаузен К., Введение в теорию поля лигандов, пер. с англ., М., 1964; Д я д ю ш а Г. Г., Электронные спектры и строение симметричных органических соединений, "Украинский химический журнал", 1964, т. 30, № 9; е г о же, Влияние замыкания хромофора в симметричный цикл, там же, № 11; Chemical applications of spectro-scopy, ed. W. West, N. Y., 1968; Т е р e н и н А. Н., Фотоника молекул красителей и родственных органических соединений, Л., 1967; Венкатараман К., Химия синтетических красителей, пер. с англ., т. 1 - 3, Л., 1956-74; Штерн Э., Т и м м о н с К., Электронная абсорбционная спектроскопия в органической химии, пер. с англ., М., 1974; Киприанов А. И., Введение в электронную теорию органических соединений, 2 изд., К., 1975. „ Г. Г. Дядюша.

ЦВЕТНЫЕ БЕКАСЫ (Rostratulidae), семейство птиц подотряда куликов. Дл. тела 19-24 см. Клюв длинный, твёрдый, слегка расширенный на вершине. Шея короткая. Ноги относительно короткие, пальцы длинные. Оперение бурое с оливковыми, серыми и белыми пе-стринами и пятнами. Самцы мельче самок, окрашены более тускло. 2 вида. Распространены в тропиках и субтропиках Вост. и Юж. Азии, на о-вах Филиппинского архипелага, в Австралии, Африке и на юге Юж. Америки; в СССР в Приморский край залетает Ц. б. R. benghalensis. Живут Ц. б. скрытно, на болотах. Гнёзда на земле. В кладке 2-5 яиц. Насиживает яйца и водит птенцов только самец. Питаются насекомыми, червями и др. беспозвоночными, иногда семенами.

Цветной бекас Rostratula benghalensis.

"ЦВЕТНЫЕ КНИГИ", общее наименование нек-рых публикаций (большей частью официальных) политич. документов, издаваемых в разных странах в виде тематич. сборников (назв. даётся по постоянному цвету обложки). Впервые публикации материалов парламента и дипломатия, документов в виде "Ц, к." -"синих" (Blue Books), а позднее также и ч белых" (White Papers) - появились в Англии в 17 в. В др. странах систематич. публикация "Ц. к." началась с 60-х гг. 19 в.: в 1861 во Франции (чжёлтые") и Италии ("зелёные"), в 1868 в Австро-Венгрии (чкрасные"; по вопросам внешней торговли - чкоричневые"), в 1870 в Германии (чбелые", гл. обр. по колон, вопросам). В кон. 19-нач. 20 вв. начали публиковаться чкрасные книги" в Турции и Испании, чзелёные" - в Болгарии, Румынии, Мексике, Бразилии, чсерые" - в Бельгии, Дании, Японии, чбелые" - в Португалии, Греции, Польше, Чехословакии, ч оранжевые" - в Нидерландах, чсиние" -в Сербии, Швеции. После нач. 1-й мировой войны 1914-18 воюющие страны опубликовали ряд чЦ. к.", среди к-рых -2 "оранжевые книги" царского пр-ва (иногда чоранжевыми книгами" называли 18 публикаций царского пр-ва за 1905-15, включая т. н. чмалиновую книгу" - сб. документов о переговорах с Японией в 1903-04). Практика издания чЦ. к." по различным вопросам получила в 20 в. широкое распространение. Официальные чЦ. к.", публикуемые в капиталистич. странах, могут быть ценным ист. источником, но требуют критич. анализа, т. к. подбор документов нередко является тенденциозным, а сами документы подвергаются ч редактированию". В 1920-22 Наркоминделом РСФСР был издан ряд чкрасных книг" (напр., ч Красная книга. Сборник дипломатических документов о русско-польских отношениях 1918-1920", 1920). Правительство ВНР в 1956-57 опубликовало сб. документов под назв. ч Белая книга. Контрреволюционные силы в венгерских октябрьских событиях" (пер. с венг., ч. 1-2, 1956-57). Ряд "белых книг" издан правительством ГДР (напр., ч Белая книга. Германская Демократическая Республика и Организация Объединённых Наций", 1969). К ч Ц. к." относят также нек-рые сб. документов неправительств, орг-ций (напр., ч Коричневая книга о поджоге рейхстага и гитлеровском терроре", 1933, опубликованная Интер-нац. к-том помощи жертвам гитлеровского фашизма; чбелые книги", подготовленные обществ, орг-циями ГДР и ФРГ в 50-х гг., Вьетнама в 60-70-х гг.). , А. Б. Герман.

ЦВЕТНЫЕ МЕТАЛЛЫ, технич. название всех металлов и их сплавов (кроме железа и его сплавов, называемых чёрными металлами). Термин чЦ. м."в рус. яз. соответствует термину чнежелезные металлы" во мн. др. языках: англ. -non-ferrous metals; франц.- metaux non-ferreux, metaux non-ferrugineux; нем. -Nichteisenmetalle (также farbige Me-talle - цветные металлы и Buntmetalle, дословно - пёстрые металлы). В технике принята условная классификация Ц. м., по к-рой они разделены по различным признакам, характерным для той или иной группы: лёгкие металлы, тяжёлые цветные металлы, благородные металлы (в т. ч. платиновые металлы), тугоплавкие металлы, рассеянные металлы (см. Рассеянные элементы), редкоземельные металлы (см. Редкоземельные элементы), радиоактивные металлы (см. Радиоактивные элементы). Большая группа Ц. м. относится к редким металлам. См. также Металлы, Металлургия.

"ЦВЕТНЫЕ МЕТАЛЛЫ", ежемесячный научно-технич. и производств, журнал, орган Мин-ва цветной металлургии СССР и Центр, правления Научно-технич. об-ва цветной металлургии. Осн. в Москве в 1926. Освещает достижения советской и зарубежной науки в области цветной металлургии, вопросы новой техники и технологии, экономики и организации производства. Тираж (1977) 7 тыс. экз. Переиздаётся на англ, языке в США (с 1960).

ЦВЕТНЫХ МЕТАЛЛОВ ИНСТИТУТ Государственный научно-исследовательский (Гинцвет-мет), находится в ведении Мин-ва цветной металлургии СССР. Создан в 1930 в Москве. Специализируется в области обогащения и металлургии тяжёлых цветных металлов. В- состав ин-та входят также спец. конструкторское бюро и Рязанский опытно-экспериментальный з-д. Издаются ч Научные труды Гин-цветмета". Ин-ту дано право приёма к защите кандидатских диссертаций. Из Ц. м. и. в 30-х гг. выделились Всесоюзный н.-и. и проектный ин-т алюминиевой, магниевой и электродной пром-сти, Гиредмет, Унипромедь и др. ин-ты.

ЦВЕТНЫХ ПОЛОС ГЕНЕРАТОР, устройство для получения телевиз. ис-пытат. сигналов, создающих на экране цветного кинескопа изображение в виде цветных и ахроматин, полос. Распространены Ц. п. г., позволяющие получать на экране 8 равных по ширине и высоте вертикальных полос: белую, жёлтую, голубую, зелёную, красную, пурпурную, синюю, чёрную. Яркость полос убывает слева направо. На выходе Ц. п. г. создаются 3 видеосигнала прямоугольной формы с частотами следования для зелёного, красного и синего цветов, равными соответственно f_CTр, 2 fтр и 4 f_CTр, где f_CTр - частота строчной развёртки. Эти сигналы подаются на вход видео-контрольного устройства или декодирующего устройства для получения полного сигнала цветных полос (в последнем случае после декодирования полного сигнала получают 3 цветоразностных сигнала, служащих для осциллографич. контроля работы и настройки декодирующего устройства). Полный сигнал Ц. п. г. используется также для контроля искажений, создаваемых видеомагнитофонами, передающими телевиз. станциями, линиями связи и т. д. Отд. виды искажений могут контролироваться визуально -по изображению цветных полос, воспроизводимых на экране кинескопа; изображение в виде вертикальных цветных полос, ограниченных по высоте, входит в состав универсальных электрич. испы-тат. таблиц.

Лит. см. при ст. Цветное телевидение. Н. Г. Дерюгин.

ЦВЕТОВАЯ СЛЕПОТА, неспособность различать цвета. Полная Ц. с., при к-рой не различаются никакие цветовые оттенки, встречается редко. О частичной Ц. с. см. Дальтонизм.

ЦВЕТОВАЯ ТЕМПЕРАТУРА (Г_с), спектрофотометрическая или колориметрическая температура, параметр, характеризующий ход интенсивности I(ЛЯМБДА) излучения к.-л. источника с изменением длины волны X в оптическом диапазоне непрерывного спектра. Ц. т. принимают равной темп-ре абсолютно чёрного тела, имеющего в рассматриваемом интервале длин волн то же относит, распределение интенсивности (см. Планка
закон излучения), что и данный источник. Ц. т. характеризует относит, вклад излучения данного цвета в излучение источника, т. е. видимый цвет источника. Понятие Ц. т. широко применяется в астрофизике, гл. обр. при изучении распределения энергии в спектрах звёзд (см. Температура в астрофизике).

ЦВЕТОВЕДЕНИЕ, систематизированная совокупность данных физики, физиологии и психологии, относящихся к процессам восприятия и различения цвета. Ц. включает физ. теорию цвета, теории цветового зрения и вопросы измерения и количеств, выражения цвета (см. Цветовые измерения). В последней трети 20 в. Ц. находится в стадии активного становления в связи с прогрессом составляющих его отд. разделов науки.

ЦВЕТОВОДСТВО, отрасль растениеводства, занимающаяся выращиванием цветочно-декоративных растений для получения цветов на срезку, высадки их в садах, парках, скверах, для внутреннего украшения помещений. В зависимости от назначения и состава растений различают Ц. открытого и закрытого (теплицы, оранжереи, парники) грунта. В открытом грунте возделывают приспособленные к местным условиям многолетние и однолетние цветочные культуры (флоксы, пионы, ирисы, анютины глазки, шалфей, лобелию, петунию и др.). В закрытом грунте выращивают теплолюбивые растения (розу, гвоздику, цикламен), комнатные растения (пальмы, кактусы, алоэ, аспарагусы), проводят зимнюю выгонку сирени, тюльпанов и др. (см. Выгонка растений).

Ц. занимаются с глубокой древности. Священные рощи Др. Греции изобиловали розами, гвоздиками, нарциссами, лилиями, маками, маргаритками, примулами и др. цветочными растениями. Садовники Др. Египта и Месопотамии в течение всего года выращивали розы, ландыши, маки; в папирусах упомянуты любимые цветы египтян - лотос, лилия, мирта, резеда. В Др. Риме увлечение декоративными садами с красивоцвету-щими растениями (розами, крупноцветным левкоем, гвоздикой и др.) было очень велико. Римляне ввозили цветы из Греции, Египта, Карфагена и Индии.

В Др. Руси цветниками славились монастырские сады, сады князей и бояр, называвшиеся чраем" или чрайгорода-ми". Много цветов было в усадьбе основателя Москвы Юрия Долгорукого. В саду Моск. Кремля в 16-17 вв. выращивали махровые пионы, белые и жёлтые лилии, алые мальвы, жёлтые и лазоревые ирисы, тюльпаны, нарциссы и др. цветочные растения. С 17 в. в Москве известны махровые розы. В нач. 18 в. в России стали создавать архитектурные сады и парки с цветниками - Летний сад (1704) в Петербурге, сады Петергофа (1714-25), позднее парки в Царском Селе, в крупных подмосковных имениях- Архангельском, Останкино и др., а в 18-19 вв. - и за пределами Петербурга и Москвы (напр., Алупкинский и Ливадийский парки на Юж. берегу Крыма). Крупное любительское Ц. было сосредоточено в основном в помещичьих и гор. усадьбах; пром. Ц. и продажей цветов и их семян занимались в России гл. обр. иностр. фирмы.

За годы Советской власти Ц. достигло значит, успехов. Этому способствовал ряд постановлений партии и пр-ва, связанных с реконструкцией и благоустройством городов, пром. центров, рабочих посёлков, сел. населённых пунктов, с развитием озеленения (см. Озеленение населённых мест) и садово-паркового стр-ва. В 1950-70 созданы крупные оранжерейно-тепличные комбинаты, цве-товодч. х-ва (в Москве, Ленинграде, Краснодарском крае, в Крыму, на Кавказе, в Прибалтике, Сибири и др.), выращивающие цветы на срезку, рассаду, семенной и посадочный материал. Пром. Ц. занимаются мн. овощные тепличные комбинаты, а также колхозы и совхозы. На мн. пром. предприятиях созданы "зелёные цехи", в к-рых выращивают цветочно-декоративные растения для внутризаводского озеленения. Значительно расширилась работа по селекции цветочных растений. Получено много новых сортов; нек-рые из них были отмечены золотыми и серебряными медалями на между-нар. выставках. Больших успехов добились селекционеры, создавшие новые сорта роз (И. П. Ковтуненко, И. И. Штанъ-ко), сирени (Л. А. Колесников) и др. цветочно-декоративных растений. В 1957 было организовано гос. сортоиспытание цветочно-декоративных культур в РСФСР, а в 1964 - в общесоюзном масштабе. В 1975 на сортоучастках Гос. комиссии по сортоиспытанию с.-х. культур была дана оценка 2353 сортам, районировано 836 сортов.

Особенно много было сделано для развития Ц. в 9-й (1971-75) пятилетке. В основном определилась сеть х-в, занимающихся Ц., и их специализация, значительно изменён и расширен ассортимент цветочных растений, освоен выпуск теплиц с автоматич. регулированием темп-ры и влажности воздуха. Совершенствовалась технология выращивания цветочно-декоративных культур, что дало возможность увеличить выход цветов f 1 м²в 1,5-2 раза (по сравнению с 1970), иапр. к 1976 выпуск срезанных роз с L лг увеличен до 140 шт. Произ-во цветочных семян, к-рые в основном выращивают совхозы объединения "Союзсортсем-овощ", за 1965-75 возросло в 8 раз (в 1975 заготовлено 751,6 ц). В ряде х-в внедрена новая технология выращивания гладиолусов на срезку в осенне-зим-ний период, позволяющая получать с 1 м² защищённого грунта 120-150 шт. (вместо 70-80 шт.) цветов. Наиболее развито пром. Ц. в РСФСР, Прибалтике, на Украине, в республиках Ср. Азии.

В РСФСР цветоводч. х-ва объединения "Цветы" - осн. поставщики посадочного материала цветочных растений для озеленения городов республики, а также срезанных цветов для продажи населению. В 9-й пятилетке совхозы объединения ежегодно выращивали ок. 0,5 млн. саженцев роз, до 4,5 млн. укоренённых черенков гвоздики, до 23 млн. луковиц тюльпанов, нарциссов и др., 35 млн. шт. цветов для срезки. В х-вах построено св. 1,2 млн. м оранжерей и теплиц, созданы новые цветочные комбинаты, что позволит выпускать больше цветочной продукции зимой. Только в Москве выращено 214,6 млн. шт. цветов, в т. ч. 104,8 млн. в закрытом грунте. Ежегодно на цветники в садах, парках, скверах столицы высаживают более 50 млн. шт. цветочной рассады. Ц. в РСФСР занимаются также х-ва и н.-и. учреждения Мин-ва с. х-ва.

Цветоводы Латвии в 9-й пятилетке продали населению более 100 млн. шт. цветов, в основном роз, гвоздик, гладиолусов, цикламенов. Большинство их выращено в закрытом грунте. В 1971-75 построено 45 тыс. м² теплиц для выращивания цветов и декоративно-лиственных растений. Выделены х-ва (в Риге, Ту-кумсе, Лиепае), специализирующиеся на размножении луковичных культур-нарциссов и тюльпанов.

Осн. задачи Ц. в 10-й (1976-80) пятилетке: увеличить произ-во цветов, улучшить их ассортимент (путём выведения новых сортов и введения в культуру растений дикорастущей флоры) и качество семенного и посадочного материала; ликвидировать сезонность поступления цветочной продукции; уменьшить себестоимость продукции за счёт механизации посадки и ухода за растениями, особенно в защищённом грунте, и др. Науч. работой в области Ц. в СССР занимаются н.-и. ин-ты плодоводства и садоводства, в к-рых созданы спец. отделы, ботанич. сады (напр., Гл. ботанический сад АН СССР, Никитский ботанич. сад), Академия коммунального х-ва им. К. Д. Панфилова, Станция декоративного садоводства, Моск. с.-х. академия им. К. А. Тимирязева, специализированные совхозы (напр., "Южные культуры" и "Цветы Кубани" в Краснодарском крае). Большую работу проводят секции об-в охраны природы, цветоводы-любители. Издаётся журнал "Цветоводство".

За рубежом Ц. развито во мн. странах, особенно в европейских. В ФРГ, Нидерландах, Италии, Франции, Болгарии, Дании, Польше, ГДР и др. Ц. составляет важную отрасль экономики, а его продукция является предметом экспорта. Напр., Нидерланды, специализирующиеся на произ-ве луковиц тюльпана, гиацинта, нарцисса, ежегодно выращивают их более 2 млрд. шт. и ок. 850 млн. шт. экспортируют (1970). В ФРГ производят более 94 млн. шт. срезанных роз и 113 млн. шт. гвоздик (основные культуры), в Нидерландах соответственно 1170,5 млн. и 354,5 млн., Дании- 52,4 млн. и 16 млн. (1970). Большое внимание Ц. уделяется также в Японии, США, Индии, Мексике и др.

Лит.: К л а н г И. И., Городское цветочное хозяйство. (Оранжереи и парники), М., 1953; Волошин М. П., Забелин И. А., К о р м и л и ц ы н А. М., Южное цветоводство, Симферополь, 1959; К и с е л е в Г. Е., Цветоводство, 3 изд., М., 1964.

В. Н. Былов.

"ЦВЕТОВОДСТВО", ежемесячный научно-производственный журнал Мин-ва с. х-ва СССР. Издаётся в Москве с 1958 для агрономов-цветоводов, работников в области озеленения и декоративного садоводства, селекционеров, цветоводов-любителей и др. Освещает опыт работы цветоводч. х-в и секций цветоводства об-в охраны природы СССР, зарубежный опыт, публикует статьи о новинках селекции, механизации цветоводства, проекты цветников и т. п. Тираж (1977) 200 тыс. экз.

ЦВЕТОВОЕ ЗРЕНИЕ, цветное зрение, цветовосприятие, способность глаза человека и мн. видов животных с дневной активностью различать цвета, т. е. ощущать отличия в спектральном составе видимых излучений и в окраске предметов. Видимая часть спектра включает излучения с разной длиной волны, воспринимаемые глазом в виде различных цветов. Ц. з. обусловлено совместной работой нескольких све-топриёмников, т. е. фоторецепторов сетчатки разных типов, отличающихся спектральной чувствительностью. Фоторецепторы преобразуют энергию излучения в физиол. возбуждение, к-рое воспринимается нервной системой кьк различные цвета, т. к. излучения возбуждают приёмники в неодинаковой степени. Спектральная чувствительность фоторецепторов разного типа различна и определяется спектром поглощения зрительных пигментов. Каждый светоприёмник в отдельности не способен различать цвета: все излучения для него отличаются лишь одним параметром - видимой яркостью, или светлотой, т. к. свет любого спектрального состава оказывает качественно одинаковое физиол. воздействие на каждый из фотопигментов-В связи с этим любые излучения при определённом соотношении их интенсив-ностей могут быть полностью неразличимы друг от друга одним приёмником. Если в сетчатке есть неск. приёмников, то условия равенства для каждого из них будут различными. Поэтому для сочетания неск. приёмников мн. излучения не могут быть уравнены никаким подбором их интенсивностей.

Основы современных представлений о Ц. з. человека разработаны в 19 в. англ, физиком Т. Юнгом и нем. учёным Г. Гельмгольцем в виде т. н. трёхкомпо-нентной, или трихроматической, теории цветовосприятия. Согласно этой теории, в сетчатке глаза человека имеются три типа фоторецепторов (колбочковых клеток), чувствительных в разной степени к красному, зелёному и синему свету. Однако физиол. механизм цветовосприятия позволяет различать не все излучения. Так, смеси красного и зелёного в определённых соотношениях неотличимы от жёлто-зелёного, жёлтого и оранжевого излучений; смеси синего с оранжевым могут быть уравнены со смесями красного с голубым или с сине-зелёным. У некоторых людей наследственно отсутствует один (см. Дальтонизм) или два светоприёмника из трёх, в последнем случае Ц. з. отсутствует.

Ц. з. свойственно мн. видам животных. У позвоночных (обезьяны, мн. виды рыб, земноводные), а из насекомых у пчёл и шмелей Ц. з. трихроматическое, как и у человека. У сусликов и мн. видов насекомых Ц. з. дихроматическое, т. е. основано на работе двух типов све-топриёмников, у птиц и черепах, возможно, - четырёх. Для насекомых видимая область спектра смещена в сторону коротковолновых излучений и включает ультрафиолетовый диапазон. Поэтому мир красок насекомого существенно отличается от нашего.

Осн. биол. значение Ц. з. для человека и животных, существующих в мире несамосветящихся объектов, - правильное узнавание их окраски, а не просто различение излучений. Спектральный состав отражённого света зависит как от окраски предмета, так и от падающего света и поэтому подвержен значительным изменениям при перемене условий освещения. Способность зрительного аппарата правильно узнавать (идентифицировать) окраску предметов по их отражательным свойствам в меняющихся условиях освещения наз. константностью восприятия окраски (см. Цвет). Ц. з. - важный компонент зрит, ориентации животных. В ходе эволюции мн. животные и растения приобрели разнообразные средства сигнализации, рассчитанные на способность животных-"наблюдателей" воспринимать цвета. Таковы ярко окрашенные венчики цветков растений, привлекающие насекомых и птиц опылителей; яркая окраска плодов и ягод, привлекающая животных распространителей семян; предупреждающая и отпугивающая окраска ядовитых животных и видов, им подражающих; "плакатная" раскраска мн. тропич. рыб и ящериц, имеющая сигнальное значение в территориальных взаимоотношениях; яркий брачный наряд, носящий сезонный или постоянный характер, свойственный множеству видов рыб, птиц, пресмыкающихся, насекомых; наконец, спец. средства сигнализации, облегчающие у рыб и птиц взаимоотношения между родителями и потомством.

См. также Биооптика, Глаз, Зрение, Зрения органы.

Лит.: Н ю б е р г Н. Д., Курс цветоведения, М.-;Л., 1932; Крав ков С. В., Цветовое зрение, М., 1951; К а н а е в И. И., Очерки из истории проблемы физиологии цветового зрения от античности до XX века, Л., 1971; Физиология сенсорных систем, ч. 1, Л., 1971 (Руководство по физиологии); О р-л о в О. Ю., Об эволюции цветового зрения у позвоночных, в кн.: Проблемы эволюции, т. 2, Новосиб., 1972. О. Ю. Орлов.

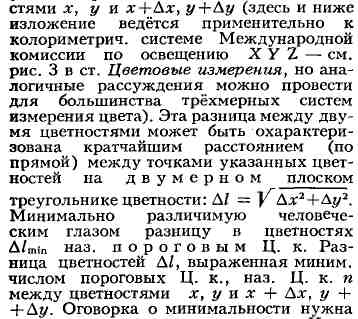

ЦВЕТОВОЙ КОНТРАСТ, 1) в цветовых измерениях (колориметрии) характеристика разницы между двумя цветно

в силу того, что число пороговых ц. к. при переходе от одной точки к другой на треугольнике цветности зависит от пути перехода, причём прямая, соединяющая две точки цветности, обычно не соответствует миним. числу пороговых Ц. к.

Стремление построить такой треугольник цветности, на к-ром прямая соответствовала бы миним. числу пороговых Ц. к., а равные прямолинейные отрезки — равному их числу, ведёт к построению т. н. равноконтрастных диаграмм цветности. Однако эта задача решена пока лишь приблизительно.

Лит.: Мешков В. В., Основы светотехники, ч. 2, М.Л., 1961. А. В. Лиизов.

2) В физиологической оптике и теориях цветового зрения изменение восприятия к.-л. цвета, вызываемое одновременным (одновременный Ц. к.) или предварительным (последоват. Ц. к.) воздействием на глаз излучения другого (т. н. индуцирующего) цвета. Одновременный Ц. к. происходит под влиянием действия на цветочувствительные фоторецепторы сетчатки глаза окружающего цветового фона или цветов, соприкасающихся с исследуемым. Последоват. Ц. к. требует малого времени между действиями на фоторецепторы индуцирующего и исследуемого цветов. В результате восприятие цвета может меняться как по светлоте, так и по цветовому тону и насыщенности (см. Цвет). Эти изменения всегда увеличивают цветовые различия. Так, серое поле на белом фоне темнеет, а на чёрном - светлеет; серое на красном - зеленеет, а на жёлтом - синеет, и т. д.

Явления обоих типов Ц. к. тесно связаны с фотохим. изменениями соотношений спектральной чувствительности селективных приёмников света сетчатки и взаимодействием возбуждений в зрит, центрах головного мозга.

Лит. см. при ст. Цветовое зрение.

ЦВЕТОВОЙ ЭКВИВАЛЕНТ, то же, что колор-эквивалент.

ЦВЕТОВОСПРОИЗВЕДЕНИЕ ФОТОГРАФИЧЕСКОЕ, передача цветовых тонов (ЦТ) объекта съёмки в его изображении на позитивном цветофотографиче-ском материале. О качестве Ц. ф. судят по тому, насколько точно ЦТ изображения соответствуют ЦТ объекта, причём различают три вида соответствия: физическое, физиологическое и психологическое. Физически точно Ц. ф., при к-ром спектральное распределение излучения, пропускаемого (обычная плёнка) или отражаемого (бумага или пигментированная плёнка) любым участком изображения, полностью совпадает со спектральным распределением излучения от соответствующего участка объекта. Физиологически точным наз. Ц. ф., при к-ром излучение, отражаемое или пропускаемое любым участком изображения, визуально равно излучению от соответствующего участка объекта по объективным (колориметрическим) характеристикам цвета, напр, трём его координатам (см. Цветовые измерения). Наконец, психологически точно Ц. ф., при к-ром субъективное восприятие цвета любого участка объекта и соответствующего ему участка изображения одинаково; при этом надо учитывать неизбежные искажения цветов трёхмерных объектов, вносимые двумерностью изображения (особенно на контурах деталей изображения).

Субъективное впечатление в любительской и профессиональной фото- и кинематографии является главным и по существу единственным критерием точности Ц. ф., причём оно не связано однозначно с объективными оценками Ц. ф. (спектральными, колориметрич.), т. к. решающим образом зависит от мн. переменных факторов, предполагаемых при объективной оценке постоянными. Среди этих факторов важнейшие связаны со свойствами самого изображения и условиями его показа (напр., условия освещения и яркость изображения, масштаб увеличения или уменьшения, окружающий фон и его цветность) и свойствами глаза при рассматривании (прежде всего его цветовой адаптацией); весьма важны также условия сопоставления (в частности, рассматривается ли изображение в тех же условиях, что и объект, рассматриваются они оба одновременно или раздельно, и т. д.). В основу количеств, оценки (если она нужна) психологич. точности Ц. ф. можно положить т. н. порог цветоразличения (см. Цветовой контраст) - то миним. изменение цвета, к-рому при данных условиях наблюдения соответствует первое едва заметное изменение зрит, ощущения.

Лит.: Нюберг Н. Д., Теоретические основы цветной репродукции, М., 1947;

Артюшин Л. ф., Основы воспроизведения цвета в фотографии, кино и полиграфии, М., 1970. А. Л. Картужанский.

ЦВЕТОВЫЕ ИЗМЕРЕНИЯ, методы измерения и количественного выражения цвета. Вместе с различными способами математич. описания цвета Ц. и. составляют предмет колориметрии. В результате Ц. и. определяются 3 числа, т. н. цветовые координаты (ЦК), полностью определяющие цвет (при некоторых строго стандартизованных условиях его рассматривания).

Основой математич. описания цвета в колориметрии является экспериментально установленный факт, что любой цвет при соблюдении упомянутых условий можно представить в виде смеси (суммы) определённых количеств 3 л и-нейно независимых цветов, т. е. таких цветов, каждый из к-рых не может быть представлен в виде суммы к.-л. количеств 2 других цветов. Групп (систем) линейно независимых цветов существует бесконечно много, но в колориметрии используются лишь нек-рые из них. Три выбранных линейно независимых цвета наз. основными цветами; они определяют цветовую координатную систему (ЦКС). Тогда 3 числа, описывающие данный цвет, являются количествами осн. цветов в смеси, цвет к-рой зрительно неотличим от данного цвета; это и есть ЦК данного цвета.

Экспериментальные результаты, к-рые кладут в основу разработки колориметрич. ЦКС, получают при усреднении данных наблюдений (в строго определённых условиях) большим числом наблюдателей; поэтому они не отражают точно свойств цветового зрения к.-л. конкретного наблюдателя, а относятся к т. н. среднему стандартному колориметрич. наблюдателю.

Будучи отнесены к стандартному наблюдателю в определённых неизменных условиях, стандартные данные смешения цветов и построенные на них колориметрич. ЦКС описывают фактически лишь физ. аспект цвета, не учитывая изменения цвето-восприятия глаза при изменении условий наблюдения и по др. причинам (см. Цвет).

Когда ЦК к.-л. цвета откладывают по 3 взаимно перпендикулярным координатным осям, этот цвет геометрически представляется точкой в трёхмерном, т. н. цветовом, пространстве или же векmopoM начало к-рого совпадает с началом координат, а конец - с упомянутой точкой цвета. Точечная и векторная гео-метрич. трактовки цвета равноценны и обе используются при описании цветов. Точки, представляющие все реальные цвета, заполняют нек-рую область цветового пространства. Но математически все точки пространства равноправны, поэтому можно условно считать, что и точки вне области реальных цветов представляют нек-рые цвета. Такое расширение толкования цвета как математич. объекта приводит к понятию т.н. нереальных цветов, к-рые невозможно как-либо реализовать практически. Тем- не менее с этими цветами можно производить математич. операции тал же, как и с реальными цветами, что оказывается чрезвычайно удобным в колориметрии. Соотношение между осн. цветами в ЦКС выбирают так, что их количества, дающие в смеси нек-рый исходный цвет (чаще всего белый), принимают равными 1.

Своего рода "качество" цвета, не зависящее от абс. величины цветового вектора и наз. его цветностью, геометрически удобно характеризовать в двумерном пространстве - на "единичной"- плоскости цветового пространства, проходящей через 3 единичные точки координатных осей (осей осн. цветов). Линии пересечения единичной плоскости с координатными плоскостями образуют на ней равносторонний треугольник, в вершинах к-рого находятся единичные значения осн. цветов. Этот треугольник часто наз. треугольником Максвелла. Цветность к.-л. цвета определяется не 3 его ЦК, а соотношением между ними, т. е. положением в цветовом пространстве прямой, проведённой из начала координат через точку данного цвета. Другими словами, цветность определяется только направлением, а не абс. величиной цветового вектора, и, следовательно, её можно характеризовать положением точки пересечения этого вектора (либо указанной прямой) с единичной плоскостью. Вместо треугольника Максвелла часто используют цветовой треугольник более удобной формы -прямоугольный и равнобедренный. Положение точки цветности в нём определяется двумя координатами цветности, каждая из к-рых равна частному от деления одной из ЦК на сумму всех 3 ЦК. Двух координат цветности достаточно, т. к. по определению сумма её 3 координат равна 1. Точка цветности исходного (опорного) цвета, для к-рой 3 цветовые координаты равны между собой (каждая равна ⁴/з), находится в центре тяжести цветового треугольника.

Представление цвета с помощью ЦКи должно отражать свойства цветового зрения человека. Поэтому предполагается, что в основе всех ЦКС лежит т. н. физиологическая ЦКС. Эта система определяется 3 функциями спектральной чувствительности 3 различных видов приёмников света (т. н. колбочек), к-рые имеются в сетчатке глаза человека и, согласно наиболее употребительной трёхцветной теории цветового зрения, ответственны за человеческое цветовосприятие. Реакции этих 3 приёмников на излучение считаются ЦК в физиол. ЦКС, но функции спектральной чувствительности глаза не удаётся установить прямыми измерениями. Их опре-/кляют косвенным путём и не используют непосредственно в качестве основы построения колориметрич. систем.

Свойства цветового зрения учитываются в колориметрии по результатам экспериментов со смешением цветов. В таких экспериментах выполняется зрительное уравнивание чистых спектральных цветов (т. е. цветов, соответствующих монохроматическому свету с различными длинами волн) со смесями 3 осн. цветов. Оба цвета наблюдают рядом на 2 половинках фотометрич. поля сравнения. По достижении уравнивания измеряются количества 3 осн. цветов и их отношения к принимаемым за 1 количествам осн. цветов в смеси, уравнивающей выбранный опорный белый цвет. Полученные величины будут ЦК уравниваемого цвета в ЦКС, определяемой осн. цветами прибора и выбранным опорным белым цветом. Если единичные количества красного, зелёного и синего осн. цветов обозначить как (К), (3), (С), а их количества в смеси (ЦК) - К, 3, С, то результат уравнивания можно записать в виде цветового уравнения: Ц = К(К) + 3(3) + С (С). Описанная процедура не позволяет уравнять большинство чистых спектральных цветов со смесями 3 осн. цветов прибора. В таких случаях нек-рое количество одного из основных цветов (или даже двух) добавляют к уравниваемому цвету. Цвет получаемой смеси уравнивают со смесью оставшихся 2 осн. цветов прибора (или с одним). В цветовом уравнении это учитывают переносом соответствующего члена из левой части в правую. Так, если в поле измеряемого цвета был добавлен красный цвет, то Ц = -К(К) + + 3(3) + С(С). При допущении отрицат. значений ЦК уже все спектральные цвета можно выразить через выбранную тройку осн. цветов. При усреднении результатов подобной процедуры для неск. наблюдателей были получены значения количеств 3 определённых цветов, требующиеся в смесях, зрительно неотличимых от чистых спектральных цветов, к-рые соответствуют монохроматич. излучениям одинаковой интенсивности. При графич. построении зависимостей количеств осн. цветов от длины волны получаются функции длины волны, наз. кривыми сложения цветов или просто кривыми сложения.

Кривые сложения играют в колориметрии большую роль. По ним можно рассчитать количества осн. цветов, требуемые для получения смеси, зрительно неотличимой от цвета излучения сложного спектрального состава, т. е. ЦК такого цвета в ЦКС, определяемой данными кривыми сложения. Для этого цвет сложного излучения представляют в виде суммы чистых спектральных цветов, соответствующих его монохроматич. составляющим (с учётом их интенсивности). Возможность подобного представления основана на одном из опытно установленных законов смешения цветов, согласно к-рому ЦК цвета смеси равны суммам соответствующих координат смешиваемых цветов. Т. о., кривые сложения характеризуют реакции на излучение 3 разных приёмников излучения. Очевидно, что функции спектральной чувствительности 3 типов приёмников в сетчатке глаза человека представляют собой кривые сложения в физиол. ЦКС. Каждой из бесконечно большого числа возможных ЦКС соответствует своя группа из 3 кривых сложения, причём все группы кривых сложения связаны между собой линейными соотношениями. Следовательно, кривые сложения любой из всех возможных ЦКС можно считать линейными комбинациями (см. Линейная зависимость) функций спектральной чувствительности 3 типов приёмников человеческого глаза.

Фактически основой всех ЦКС является система, кривые сложения к-рой были определены экспериментально описанным выше способом. Её осн. цветами являются чистые спектральные цвета, соответствующие монохроматич. излучениям с длинами волн 700,0 (красный), 546,1 (зелёный) и 435,8 нм (синий). Исходная (опорная) цветность - цветность равноэнергетического белого цвета Е (т. е. цвета излучения с равномерным распределением интенсивности по всему видимому спектру). Кривые сложения этой системы, принятой Междунар. комиссией по освещению (МКО) в 1931 и известной под назв. междунар. колориметрич. системы МКО RGB (от англ., нем. red, rot - красный, green, grim - зелёный, blue, bfau - синий, голубой) показаны на
рис. 1.

Рис. 1. Кривые сложения для ЦКС МКО RGB.

Рис. 2. Кривые сложения для ЦКС МКО XYZ.

Кривые сложения системы МКО RGB имеют отрицат. участки (отрицат. количества осн. цветов) для нек-рых спектральных цветов, что неудобно при расчётах. Поэтому наряду с системой RGB МКО в 1931 приняла др. ЦКС, систему XYZ, в к-рой отсутствовали недостатки системы RGB и к-рая дала ряд др. возможностей упрощения расчётов. Осн. цветами (X), (У), (Z) системы XYZ являются нереальные цвета, выбранные так, что кривые сложения этой системы (рис. 2) не имеют отрицат. участков, а координата Y равна яркости наблюдаемого окрашенного объекта, т. к. кривая сложения у совпадает с функцией о т-носительной спектральной световой эффективности стандартного наблюдателя МКО для дневного зрения. На рис. 3 показан график цветностей (цветовой треугольник) х, у системы XYZ. На нём приведены линия спектральных цветностей, линия пурпурных цветностей, цветовой треугольник (Я) (G) (В) системы МКО RGB, линия цветностей излучения абсолютно чёрного тела и точки цветностей стандартных источников освещения МКО А, В, С и D. Цветность равноэнергетического белого цвета Е (опорная цветность системы XYZ) находится в центре тяжести цветового треугольника системы XYZ. Эта система получила всеобщее распространение и широко используется в колориметрии. Но она не отражает цветораз-личительных свойств глаза, т. е. одинаковые расстояния на графике цветностей х, у в различных его частях не соответствуют одинаковому зрит, различию между соответств. цветами при одинаковой яркости (см. Цветовой контраст).

Создать полностью зрительно однородное цветовое пространство до сих пор не удаётся. В основном это связано с нелинейным характером зависимости зрит, восприятия от интенсивности возбуждения цветочувствит. фоторецепторов (приёмников света в сетчатке глаза). Предложено много эмпирич. формул для подсчёта числа цветовых различий (порогов цветоразличения) между разными цветами. Более ограниченная задача - создание зрительно однородного графика цветностей - приблизительно решена. МКО в 1960 рекомендовала такой график и, v, полученный в 1937 Д. Л. Мак-Адамом путём видоизменения графика, предложенного Д. Б. Джаддом (оба - США) на основании многочисл. экспериментальных данных. Для подсчёта числа порогов цветоразличения ДЕ между разными цветами в наст, время (1970-е гг.) по временной рекомендации МКО используется эмпирич. формула Г. Вышецкого:

ность опорного белого цвета, У - коэфф. отражения в данной точке объекта в %.

Описание, приведённое выше, показывает, что цель процесса измерения цвета - определение его ЦК в нек-рой ЦКС. Чаще всего это - стандартная колори-метрич. система МКО XYZ.

Когда цвет (при объективных Ц. и. всегда имеется в виду цвет окрашенного предмета или источника света) представлен спектральным распределением излучения (испускаемого источником, либо отражённого или пропущенного предметом), то для нахождения его ЦК нужно использовать кривые сложения как взвешивающие функции, оценивающие это излучение. Такая оценка может выполняться двумя путями.

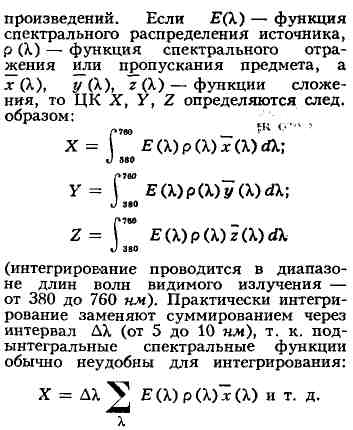

Первый путь (т. н. спектрофотометрич. метод Ц. и.) состоит в измерении спектрального распределения энергии излучения и последующем расчёте ЦК при перемножении найденной функции спектрального распределения на 3 функции сложения и интегрировании

Рис. 3. График цветностей х, у системы X Y Z и цветовой треугольник системы RGB (R - красный, G - зелёный, В-синий).

Спектральное распределение излучения и спектральную характеристику отражения (пропускания) измеряют, разлагая свет в спектр, напр, в спектрофотометре или монохроматоре. Кривые сложения задаются в виде таблиц значений удельных координат через 5 или 10 "л. Имеются также таблицы величин Е (X) х (X) и т. д. для стандартных источников света МКО А, В, С, D, представляющих наиболее типичные условия естественного (В, С и D) и искусственного (А) освещения.

Второй путь Ц. и. на основе кривых сложения - это анализ излучения с помощью 3 приёмников света, характеристики спектральной чувствительности к-рых совпадают с кривыми сложения. Каждый такой светоэлектрич. преобразователь выполняет действия перемножения 2 спектральных функций и интегрирования произведений, в результате чего на его выходе электрич. сигнал равен (при соответствующей калибровке прибора) одной из ЦК. Подобные цветоизмерит. приборы наз. фотоэлектрическими (или объективными) колориметрами. Они оценивают результирующее излучение, учитывая как избирательное отражение (или пропускание) несамосветящихся предметов, так и освещение, т. е. прибор "видит" то, что видит глаз. Осн. трудностью при изготовлении фотоэлект-рич. колориметров является достаточно точное ч формирование" кривых сложения, для чего обычно подбирают соответствующие светофильтры. Если прибор предназначен_для работы с кривыми сложения х, у, 2, то наиболее трудно сформировать двугорбую кривую х (рис. 2). Обычно каждая из её ветвей формируется отдельно; тогда прибор содержит 4 канала (светофильтра). Иногда в колориметрах используют др. ЦКС, все кривые сложения в к-рой одногорбые. Один из каналов колориметра одновременно может служить яркомером. Часто в таких приборах предусматривается расчёт координат цветности. Макс, точность Ц. и. фотоэлектрич. колориметрами по цветности в координатах х, у составляет от 0,002 до 0,005.

Другой принципиальной возможностью Ц. и. является прямое определение ЦК.

Естественно, что это возможно не всегда, т. к. в общем случае цветовые ощущения возбуждает световое излучение произвольного спектрального состава, а ЦК физически не существует. Прямое измерение ЦК возможно в трёхцветных аддитивных устройствах создания цвета, используемых, напр., для воспроизведения цветных изображений. Осн. цвета такого устройства определяют ЦКС, и их количества в смеси, дающей нек-рый цвет, и есть ЦК этого цвета в ЦКС устройства. Пример такого устройства - трёхцветный кинескоп, в к-ром раздельное управление свечениями 3 люминофоров обеспечивает получение всего множества цветов, цветности к-рых заключены в пределах цветового треугольника, определяемого осн. цветами кинескопа (цвет-ностями свечений люминофоров, см. Цветное телевидение). Для непосредств. измерения количеств 3 осн. цветов в цвете смеси, воспроизводимом на экране кинескопа, т. е. ЦК в ЦКС кинескопа, можно использовать фотоэлектрич. приёмник излучения с произвольной спектральной чувствительностью, лишь, бы она не выходила за пределы видимого спектра. Измерит, прибором, подключённым к такому приёмнику, достаточно, поочерёдно замерить интенсивности свечения отд. люминофоров кинескопа. (При измерении интенсивности свечения красного люминофора -"отключаются" лучи, возбуждающие зелёный и синий цвета, и т. д.) Калибровка подобного прибора состоит в снятии его показаний при поочерёдном измерении интенсив-ностей свечения 3 люминофоров после установки на экране опорного белого цвета, т. е. цвета с опорной цветностью ЦКС кинескопа и макс, яркостью. В дальнейшем при измерениях разных цветов показания прибора делятся на показания для соответств. осн. цветов при опорном белом цвете. Результаты такого деления и будут ЦК в ЦКС кинескопа. Опорный белый цвет при калибровке устанавливается как можно более точно с помощью др. приборов (спектрофотометра, фотоэлектрич. колориметра) или визуально по спец. эталону белого цвета. Точность установки опорного белого цвета при калибровке определяет точность последующих Ц. и. Получить значения ЦК в др. ЦКС (напр., международных) можно, пересчитав показания прибора по формулам преобразования ЦК. Для вывода пересчётных формул нужно знать координаты цветности опорного белого цвета и осн. цветов данного кинескопа, к-рые измеряют к.-л. др. методом. Большое преимущество такого непосредств. измерения ЦК по сравнению с Ц. и. при помощи фотоэлектрич. колориметра заключается в отсутствии необходимости формировать определённые кривые спектральной чувствительности фотоприёмника. Ц. и. по описанному способу можно выполнять и по полному цвету свечения экрана, без отключения лучей, возбуждающих отд. люминофоры. В этом случае-в приборе должно быть 3 светофильтра с произвольными, но различающимися спектральными характеристиками. В таком приборе каждый отсчёт представляет собой сумму 3 отсчётов однофильтро-вого прибора для всех 3 отд. цветных свечений. Чтобы получить значения ЦК по 3 отсчётам трёхфильтрового прибора, используют пересчётную матрицу, элементы к-рой определяются при калибровке при--бора. Калибровка состоит в поочерёдных измерениях каждым из каналов прибора каждого из цветных свечений люминофоров в отдельности после установки на экране опорного белого цвета. Указанный пересчёт, а также переход от ЦК в ЦКС кинескопа к международной ЦКС в приборе описываемого типа может производиться автоматически, с помощью специально встроенной электрич. схемы. Т. о. можно получать отсчёты прямо в ЦКС кинескопа или в международной ЦКС.

ЦК определяют также при Ц. и. в и-зуальными колориметрами. Наблюдатель, регулируя количества 3 осн. цветов такого прибора, добивается зрит. тождества цвета смеси этих цветов и измеряемого цвета. Затем вместо последнего измеряют цвет смеси. А её ЦК есть просто количества осн. цветов колориметра, отнесённые к количествам этих же цветов, входящих в смесь, к-рая даёт опорный белый цвет ЦКС колориметра. Измерить количества осн. цветов в визуальном колориметре ещё легче, чем в цветном кинескопе. Достаточно прочесть показания 3 шкал, отградуированных по раскрытию щелей, пропускающих световые потоки соответствующих цветов к полю сравнения. Т. о., при использовании визуальных колориметров измеряется не непосредственно цвет образца, а его мета-мер - цвет смеси трёх осн. цветов колориметра. Процесс зрит, уравнивания двух цветов служит при этом для получения такого метамера цвета образца, ЦК к-рого можно легко измерить. Достоинством визуального колориметрирования является высокая точность Ц. и. Недостатком - то, что получаемые результаты действительны для конкретного (выполняющего зрит, уравнивание двух цветов), а не для стандартного наблюдателя. Кроме того, этим методом трудно измерять цвета не отд. образцов, а предметов.

Принцип зрит, сравнения измеряемого цвета с цветом, ЦК к-рого известны или могут быть легко измерены, используется также при Ц. и. с помощью цветовых атласов. Последние представляют собой наборы цветных образцов в виде окрашенных бумаг, к-рые систематизированы в определённом порядке. При сравнении с измеряемым цветом подбирается образец из атласа, наиболее близкий к нему. Измеренный цвет получает наименование этого образца в соответствии с принятой в данном атласе системой обозначений. Для выражения его в междунар. ЦКС все образцы атласа заранее измеряются в этой" системе при определённом освещении. Измеряемые цвета желательно наблюдать при том же освещении. Цветовые атласы позволяют измерять цвета предметов, а не только спец. образцов, но дискретность набора цветов в атласе снижает точность измерений, к-рая дополнительно понижается из-за того, что условия зрит, сравнения здесь хуже, чем при визуальном колориметрировании. В СССР используют цветовые атласы Рабкина и ВНИИМ, в США широкое распространение получили измерения по атласу Манселла (Мензелла). Ц. и. с помощью цветовых атласов являются при-кидочными и могут с успехом производиться там, где большая точность не нужна или где неудобно применять др. методы.

Выражение цвета в определённой ЦКС, т. е. при задании его ЦК (или яркости и координат цветности), универсально и наиболее употребительно. Но прибегают и к др. способам количеств, выражения цвета. Примером может служить только что описанное выражение цвета в системе к.-л. цветового атласа. Ещё один такой способ - выражение цвета через его яркость, преобладающую длину волны и колориметрич. чистоту цвета. (Последние два параметра характеризуют цветность.) Достоинство этого способа заключается в близком соответствии 3 перечисленных параметров цвета привычным субъективным его характеристикам (см. Цвет)- соответственно светлоте, цветовому тону и насыщенности.

Было бы очень удобно характеризовать цветность одним числом. Но её двумер-ность требует для её выражения в общем случае двух чисел. Лишь для нек-рых совокупностей цветностей (линий на графике цветностей) можно использовать одномерное выражение. Первая такая совокупность - чистые спектральные цвета и чистые пурпурные цвета, цветности к-рых определяются значениями преобладающей длины волны. Второй совокупностью, для к-рой возможно одномерное выражение, являются цветности излучения абсолютно чёрного тела, используемые для характеристики источников освещения с цветностями свечения, близкими к цветности белого цвета. Величина, определяющая положение точки на линии цветностей излучения чёрного тела (и цветности упомянутых источников),- цветовая температура, т. е. темп-pa в градусах Кельвина абсолютно чёрного тела, при к-рой оно имеет данную цветность.

Лит.: Г у р е в и ч М. М., Цвет и его измерение, М.- Л., 1950; Кривошеее М. И., К у с т а р ё в А. К., Световые измерения в телевидении, М., 1973; Н ю-б е р г Н. Д., Измерение цвета и цветовые стандарты, М., 1933; W г i g h t W. D., The measurement of colour, 3 ed., L., 1964; Wуszecky G., Stiles W. S., Color science, N. Y., 1967. А. К. Кустарёв.

ЦВЕТОДЕЛЕНИЕ фотографическое, разделение излучения сложного спектрального состава, испускаемого или отражаемого объектом фото- или киносъёмки, на неск. спектральных диа-пазонов соответствующих зонам спектральной чувствительности элементарных слоев многослойного цветофото-графического материала. Число диапазонов равно числу элементарных слоев (как правило, их три). Ц.- первая стадия цветного фотографич. процесса, обеспечивающая получение комплекта одноцветных изображений на многослойном материале. В цветной печати эти изображения получают на отд. светочув-ствит. слоях и наз. цветоделён-ными негативами. При идеальном Ц. вся спектральная область излучения объекта разделяется на граничащие друг с другом, но не перекрывающиеся диапазоны, к-рые по своим спектральным характеристикам (СХ) точно соответствуют СХ элементарных слоев. Однако практически Ц., осуществляемое всегда с помощью к -л. селективно поглощающих сред (красителей в элементарных слоях фотоматериала, светофильтров в виде цветных стёкол или окрашенных плёнок и т. д.), неизбежно несколько отличается от идеального, сопровождаясь, напр., перекрыванием зон пропускания, неполным совпадением СХ. Поэтому в окончательном изображении возникают искажения цветовоспроизведения, причем эти искажения в принципе не могут быть устранены на последующих стадиях цветофотографич. процесса. См. также Цветная фотография.

Лит.: Артюшин Л. Ф., Основы воспроизведения цвета в фотографии, кино и полиграфии, М., 1970.

А. Л. Карту жанский.

ЦВЕТОЕД МАЛИННЫЙ, жук сем. долгоносиков; то же, что малинно-земляничный долгоносик.

ЦВЕТОЕДЫ, название неск. видов жуков, личинки к-рых питаются бутонами и цветками растений. Наиболее известны три вида, распространённые в Европе, Азии и Сев. Америке. Ц. яблоневый (Anthonomus pomorum) из сем. долгоносиков', вредит яблоне и груше: жук прокалывает цветочные почки, откладывает яйца в бутоны; личинка выедает внутренность бутонов. Ц. малинный, или малинно-земляничный долгоносик (Anthonomus rubi), вредит малине, землянике: личинка выедает бутоны. Ц. рапсовый (Meligethes aeneus) из сем. блестянок; опасный вредитель семенников растений сем. крестоцветных (рапса, горчицы, капусты, брюквы и др.): жуки откладывают яйца в бутоны, к-рыми питаются личинки.

Меры борьбы: очистка деревьев от отмершей коры, под к-рой зимуют жуки; заделка дупел; стряхивание жуков с деревьев весной перед яйцекладкой и их уничтожение; весеннее опрыскивание растений инсектицидами.

О. Л. Крыжановский.

ЦВЕТОК, укороченный и ограниченный в росте репродуктивный побег, выполняющий функции микро- и мегаспороге-неза, опыления (осуществляемого при содействии агентов переноса пыльцы), оплодотворения, развития зародыша и образования плода. Ц. заканчивает собой стебель (главный или боковой). Часть стебля под Ц., обычно лишённая листьев, наз. цветоножкой. Нередко она очень укорочена и едва выражена, и тогда Ц. наз. сидячим. Цветоножка переходит в укороченную ось Ц.- цветоложе, к-рое обычно шире цветоножки и характеризуется слабо выраженными междоузлиями. Цветоложе может быть различной формы. На его узлах расположены все части цветка, как стерильные (чашелистики и лепестки), так и фер-тильные (тычинки и плодолистики). Чашелистики, образующие в совокупности чашечку, обычно служат органами защиты Ц., особенно до его распускания (в бутоне), а часто также дополнит, органами фотосинтеза. Нередко они становятся лепестковидными и принимают на себя функцию лепестков, напр, у ломоноса. В процессе эволюции Ц. чашелистики часто срастаются в сростнолистную чашечку. Лепестки служат для привлечения опылителей. Совокупность лепестков Ц. наз. венчиком. Чашечка и венчик составляют вместе околоцветник, или покров цветка. Когда в цветке имеются как чашечка, так и венчик, то околоцветник наз. двойным. В тех случаях, когда лепестки отсутствуют или когда нет ясно выраженных различий между чашечкой и венчиком, околоцветник наз. простым. В центре Ц. расположены тычинки и плодолистики. Как по своей функции, так и по происхождению тычинки представляют собой микроспорофиллы. Наиболее примитивные из них (у ряда представителей сем. магнолиевых и винтеровых) представляют собой широкую лентовидную пластинку, снабжённую четырьмя попарно сближенными линейными микроспорангиями, более или менее погружёнными в ткань пластинки.

Цветок. Типичное строение.

В процессе эволюции тычинки постепенно дифференцировались на тычиночную нить и пыльник, состоящий из двух половинок, соединённых связником (продолжение тычиночной нити). Совокупность тычинок в цветке наз. а н д р о-ц е е м. Тычиночные нити часто срастаются как между собой, так и с членами околоцветника и с плодолистиками. Иногда тычинки срастаются между собой также пыльниками (нередко только пыльниками). Плодолистики, или кар-пеллы, представляют собой сильно видоизменённые и специализированные ме-гаспорофиллы. Нередко плодолистик наз. пестиком (простым пестиком), однако этот термин применяется в разных смыслах и вносит путаницу. Наиболее примитивный тип плодолистика сохранился у родов дегенерия (сем. дегенериевые) и рода Тасмания из сем. винтеровых. Он состоит из короткой ножки (гиноподия) и относительно тонкой адаксиально сложенной (кондупликатной) пластинки и внешне очень напоминает сложенные в почки кондупликатные листья. Вдоль плодолистика проходят 3 проводящих пучка (жилки), из к-рых средняя, или спинная (дорсальная), сильно ветвится. Между средней и боковыми жилками расположены многочисленные семязачат-к и, или семяпочки. На ранних стадиях развития края плодолистиков дегенерии почти не соприкасаются между собой, а защита семязачатков во время цветения обеспечивается благодаря тесному сближению широких боковых участков плодолистика, расположенных между его краями и плацентами. Срастание этих сближенных внутр. поверхностей происходит лишь после цветения, т. е. в процессе развития плода. У др. представителей винтеровых наблюдаются самые различные стадии срастания. У всех цветковых растений на плодолистике имеется особая, служащая для улавливания пыльцы железистая ткань, наз. рыльцем. У дегенерии и Тасмании рыльце примитивное и протягивается по всей длине плодолистика. Верхняя часть плодолистика, в к-рой оно локализуется, обычно вытягивается в тонкий стерильный столбиковидный вырост, приподнимающий рыльце над фертильной частью (завязью) плодолистика и служащий для прохождения пыльцевой трубки. Эта специализированная тонкая часть плодолистика наз. столбиком (нередко ее наз. стилодием, оставляя термин столбик только для сросшихся стилодиев). На ранних стадиях эволюции столбика (стилодия) он характеризуется низбегающим рыльцем, но в процессе дальнейшей эволюции рыльце постепенно локализуется на верхушке (головчатое рыльце). Совокупность плодолистиков в цветке наз. гинецеем. Наиболее примитивные типы гинецея со свободными плодолистиками (напр., у магнолии, лютика, пиона) наз. апокарпными. В процессе эволюции плодолистики постепенно срастаются между собой, и из апокарпного гинецея возникает ценокарпный (см. Ценокарпия), в к-ром стилодии могут оставаться свободными или же срастаться, образуя столбик. Эволюция ценокарп-ного гинецея, как и эволюция апокарпного, обычно сопровождается уменьшением числа плодолистиков и в большинстве случаев также числа семязачатков. Крайняя форма редукции числа семязачатков в ценокарпном гинецее - т. н. псевдомоном ерный гинецей, у к-рого фертилен и полностью развит один плодолистик (у ильма, шелковицы, крапивы, конопли и др.).

В Ц. большинства цветковых растений имеются спец. экскреторные органы для производства нектара - нектарники. Они возникли в самых разных ветвях эволюции цветковых растений и на самой разной морфологической основе, т. е. на самых разных частях Ц.

Примитивные типы Ц. характеризуются относительно длинным цветоложем, но в нек-рых случаях, как, напр., у мыше-хвостика или у нек-рых магнолиевых, имеется сильно удлинённое цветоложе вторичного происхождения. В процессе эволюции происходит постепенное укорочение цветоложа, в связи с чем части Ц. всё более сближаются и первоначально спиральное их расположение изменяется на циклическое (круговое). Части циклич. Ц. обычно расположены мутовчато, реже - супротивно. Они встречаются гораздо чаще спиральных. Промежуточное положение занимают спироциклич. Ц., напр. Ц. лютика. Примитивные Ц.- акти-номорфные ("правильные"), т. е. такие, к-рые могут быть разделены вертикальной плоскостью, проходящей через ось симметрии, на равные половины не менее чем в двух направлениях. В процессе эволюции (связанной с биологией опыления) из актиноморфных возникли зигоморфные (•"неправильные") Ц. Они могут быть разделены на две половины только в одном направлении (напр., цветок гороха или львиного зева). В отличие от симметричных, т. е. актиноморфных и зигоморфных Ц., встречаются также асимметричные Ц., к-рые невозможно разделить плоскостью симметрии на две равные половины, напр, у канны.

Ц. могут быть обоеполыми или однополыми (раздельнополыми). Однополые Ц. произошли из обоеполых в результате редукции в одних случаях - тычинок, в других - плодолистиков. В однополых Ц. часто сохраняются рудименты тычинок и плодолистиков. Предполагают, что Ц. произошёл из репродуктивных побегов гипотетических предков цветковых растений - семенных папоротников. В результате укорочения оси побега она превратилась в цветоложе, а в результате упрощения их расчленённых микро- и мегаспорофиллов возникли простые, неразветвлённые тычинки и плодолистики цветковых растений. [Предположение, что Ц. произошёл из стробила (шишки) саговников (цикадовых), гне-товых или беннеттитовых, маловероятно. ] При этом эволюция Ц., как и эволюция стробилов разных групп голосеменных, пошла разными путями. Т. о., современные представления основаны на предположении, что осн. части Ц.- тычинки и плодолистики - произошли из спороносных органов предков цветковых растений. Трудно сказать с определённостью, были ли эти спороношения трёхмерными или плоскими, лишёнными хлорофилла или зелёными. Вероятнее всего, они представляли собой плоские и более или менее упрощённые (возможно, лопастные) спорофиллы, к-рые (особенно мегаспорофиллы), вероятно, частично несли функцию фотосинтеза.

Лит.: Кернер фон-Map плаун А., Жизнь растений, пер. с нем., т. 2, СПБ, 1900; Голенкин М. И., Курс высших растений, М.- Л., 1937; И м с А., Морфология цветковых растений, пер. с англ., М., 1964; Тахгаджян А. Л., Основы эволюционной морфологии покрытосеменных, М.- Л., 1964; Первухина Н. В., Проблемы морфологии и биологии цветка, Л., 1970; Э с а у К., Анатомия растений, пер. с англ., М., 1969; Федоров А. А., Артюшенко 3. Т., Атлас по описательной морфологии высших растений, [т. 3] -Цветок, Л., 1975. См. также лит. к ст. Цветковые растения. А. Л. Тахтаджян.

ЦВЕТОКОРРЕКТОР в телевидении, электрич. устройство, используемое в системах цветного телевидения для устранения искажений цветов, воспроизводимых на экране кинескопа. Эти искажения чаще всего бывают обусловлены нежелательными спектральными поглощениями красителей цветной киноплёнки (цветоделительные искажения), отклонением спектральных характеристик датчиков телевизионных сигналов от расчётных; они возникают также в случае применения в телевизионном приёмнике кинескопа с нестандартными основными цветами и т. д. В Ц. осуществляется линейное преобразование (матрицирование) сигналов осн. цветов передающей камеры - красного (Ян), зелёного (Ео) и синего (.Ев), в результате к-рого каждый из трёх сигналов на выходе Ц. (создающих в приёмном устройстве красное, зелёное и синее свечения) представляет собой линейную комбинацию сигналов ЕЯ, EG и Ел. Ц. используют также для различных изменений цвета (его насыщенности, оттенков и т. п.) в воспроизводимом телевизионном изображении с целью создания определённых цветовых эффектов при передаче мультфильмов, отд. сюжетов и титров, для чего Ц. снабжают регулировочными ручками.

Лит. см. при ст. Цветное телевидение. Н. Г. Дерюгин.

ЦВЕТОКОРРЕКТОРНЫЙ ПРИБОР в полиграфии, электронное устройство для автоматич. устранения недостатков цветоделения, обнаруженных при изготовлении цветных изображений (рисунков, картин, фотоснимков и др.). В Ц. п. световой поток от электроннолучевой трубки разделяется оптич. системой на 3 синхронно движущихся луча (по числу корректируемых негативов). Эти лучи проходят через негативы и, потеряв в различной степени яркость, попадают на фотоэлементы. Образующиеся электрич. сигналы поступают в счётно-решающее устройство, к-рое определяет значение необходимой корректировки яркости световых лучей, проецируемых на фотоплёнку. В результате на фотоплёнке образуются откорректированные цвето-делённые диапозитивы. Обычно Ц. п. входят в состав установок, выполняющих одновременно цветоделение и цветовую корректуру.

Лит.: Солнцев И. А., Электронные цветоделители-цветокорректоры для полиграфии, М., 1970.

ЦВЕТОЛОЖЕ (receptaculum), ось цветка, на к-рой располагаются чашечка, венчик, тычинки и пестик. Междоузлия сильно укорочены или совсем не развиты, рост в длину ограничен. Наиболее длинные оси характерны для примитивных цветков (напр., для нек-рых видов магнолии).

ЦВЕТОМУЗЫКА, м у з ы к а цвета (англ, colour music, нем. Farbenmusik, франц. musique des couleur), сопровождение музыки последовательностью цветов согласно той или иной -"шкале соответствий". Идеи Ц. выдвигались с 18 в. гл. обр. учёными (Л. Б. Кастель, А. Ри-мингтон, Ф. И. Юрьев, К. Лёф); соответствия звука и цвета искались ими на уровне механистич. аналогий. Реальное воплощение идея Ц. нашла лишь в 20 в., когда к ней обратились музыканты и художники (А. Н. Скрябин, А. Шёнберг, Г. Гидони, Т. Уилфред). При этом был осуществлён переход от Ц. к "светомузыке", к-рая включает не только смену цветов, но и сложные пространственно-графич. световые проекции. Их сочетание с музыкой рассматривается не как дублирование музыки цветом и светом, но как взаимодополнение, образное единство (Б. М. Галеев, Ю.А. Правдюк), в связи с чем используется и слухозритель-ная полифония. Вопрос о правомерности светомузыки как самостоят, области иск-ва ещё дискутируется (В. В. Ванслов, Ф. Поппер). Практикой и теорией светомузыки занимаются: в СССР - конструкторское бюро ч Прометей" в Казани, студии светомузыки в Харькове и в моек, музее А. Н. Скрябина; за рубежом - нью-йоркский ансамбль светомузыки, фирмы "Филипс" в Голландии, "Сименс" в ФРГ, "Эдмунд сайентифик К°" в США.

Лит.: Леонтьев К., Цвет "Прометея", М., 1965; Юрьев Ф. И., Музыка света, К., 1971; Галеев Б. М., Андреев С. А., Принципы конструирования свето-музыкальных устройств, М., 1973; Искусство светящихся звуков. Сб. статей, Казань, 1973; Ванслов В. В., Изобразительное искусство и музыка, в сб.: Эстетика и жизнь, в. 4, М., 1975; Материалы Всесоюзной школы молодых ученых по проблеме "Свет и музыка*. (Третья конференция), Казань, 1975; Галеев Б., Светомузыка: становление, и сущность нового искусства, Казань, 1976; Popper F., Naissance de 1'art cinetique, P.. 1967. Б. М. Галеев.

ЦВЕТОПЕРЕДАЧА, воспроизведение цветов оригинала (объекта) на картине, фотоснимке, киноэкране, экране телевизора и т. п. При Ц. неизбежны цветовые искажения, зависящие от особенностей процесса Ц. Различают три способа оценки точности Ц.: физич., физиологич. и психологический. Физич. точность характеризуют степенью близости спектрального состава излучения, исходящего от любой точки (малого участка) оригинала и соответствующей ей точки изображения; физиологическую - степенью близости цветовых ощущений при визуальном восприятии малого участка оригинала и соответствующего малого участка изображения. Значительной психологич. точности можно достичь при условии, если искажение цвета на к.-л. участке изображения "уравновешивается" определёнными искажениями на др. его участках. Для Ц. в многоцветном изображении практически важна лишь психологич. точность.

Лит.: Нюберг Н. Д., Теоретические основы цветной репродукции, М., 1947; Артюшин Л. Ф., Основы воспроизведения цвета в фотографии, кино и полиграфии, М., 1970.

ЦВЕТОФОТОГРАФИЧЕСКИЕ МАТЕРИАЛЫ, светочувствительные материалы (плёнка, бумага и др.), применяемые в цветной фотографии для получения цветных фотографич. изображений, реактивы для их хим. обработки и вспомогательные материалы. Светочувствительные Ц. м., в отличие от применяемых в чёрно-белой фотографии,- многослойные; они состоят, как правило, из трёх осн. (галогенсеребряных) и неск. (обычно 5-6) вспомогательных слоев на общей подложке (см. Фотографические материалы). Каждый осн. слой регистрирует лучи одной трети видимого спектра, т. е. один т. н. основной цвет -синий, зелёный или красный. Вспомогательные слои улучшают цветоделение, исключают образование световых ореолов, защищают поверхность эмульсионного слоя от механич. повреждений и т. д. Осн. слои светочувствительных Ц. м. содержат наряду с галогенидами серебра т. н. цветные компоненты, из к-рых при проявлении образуются красители (жёлтый, пурпурный и голубой), или уже готовые красители указанных цветов, к-рые при обработке обесцвечиваются по месту проявленного и затем окисляемого (отбеливаемого) серебряного изображения. После удаления металлич. серебра цветоделённые негативные или частичные позитивные изображения состоят только из образовавшихся или остаточных красителей. По способу получения изображения Ц. м. делят на негативные и позитивные (для негативно-позитивного процесса), обращаемые, на к-рых цветное изображение получают в результате цветного проявления обращённого фотографич. изображения, и позитивно-позитивные (Ц. м. с обесцвечиванием красителей). Наиболее распространены Ц. м., предназначенные для негативно-позитивного процесса: а) цветные 70-мм и 35-мм киноплёнки для проф. кинематографии -негативные (для съёмки), позитивные (для печати кинофильмов) и контратип-ные (для изготовления дубль-негативов при печати массового тиража 'кинокартин); б) цветные негативные и позитивные киноплёнки для узкоплёночной (проф. и любительской) кинематографии [16-лш, 2 X 8-мм, 8-мм, Супер-8, 32-мм (2X16)]; в) цветные негативные фотоплёнки для проф. и любительской фотографии [форматные (плоские) разных размеров, катушечные (перфорированные и неперфорированные) шир. 60, 35, 16 мм и др.]; г) цветные фотобумаги (с различной структурой поверхности) для печатания позитивных изображений (фотоотпечатков) с цветных негативов. Все негативные кино- и фотоплёнки для цветной фотографии выпускаются двух видов: для съёмок при дневном свете (а также свете дуговых и импульсных источников излучения) и для съёмок при освещении электрич, лампами накаливания.

Реактивы для хим. обработки светочувствительных Ц. м. (закрепления, отбеливания и т. д.) и вспомогательные материалы в основном те же, что и в классич. чёрно-белой фотографии. Исключение составляют широко применяемые в цветной фотографии проявляющие вещества - производные парафе-нилендиамина - ЦПВ-1 (М,М-диэтил-парафенилендиаминсульфат), ЦПВ-2 (N-оксиэтил - N-этилпарафенилендиамин-сульфат) и др.

Лит. см. при ст. Цветная фотография. В. С. Чельцов.

ЦВЕТОЧНИЦЫ, американские цветочницы (Coerebidae), сем. птиц отр. воробьиных. Имеют ряд приспособлений к питанию нектаром цветков (клюв острый, служащий для прокалывания венчика цветка, язык желобчатый или с кисточкой на конце). 36 (или 38) видов. Обитают в лесах Америки (от Мексики до Аргентины). Гнёзда на деревьях, чашевидные или шаровидные. Помимо нектара, питаются насекомыми, семенами и плодами. Ц. часто содержат в клетках. По совр. системе птиц Ц. не выделяют в отдельное семейство; часть видов относят к сем. танагр, часть - к лесным певунам, один вид - к вьюрковым.

ЦВЕТОЧНЫЕ ОСЫ, мазарины (Masarinae), подсем. одиночных ос сем. складчатокрылых (Vespidae); ранее выделялось в самостоят, семейство мазарид. Плохо изучены. Преимущественно мелкие формы, дл. тела редко св. 1 см, брюшко полосатое. Питаются нектаром и пыльцой цветковых растений; в отличие от пчёл, пыльцу переносят в зобу. Самки строят одиночные гнёзда (с одной, иногда несколькими изолированными ячейками) в земле или на ветвях, обычно из цементированной выделениями слюнных желез глины или смеси глины с песком. В ячейку гнезда самка откладывает яйцо, заполняет её смесью пыльцы и нектара и запечатывает. Личинка развивается в течение неск. месяцев, затем плетёт внутри ячейки плотный кокон (окукливается). Жизненный цикл до 2 лет. Ок. 100 видов, распространённых преим. в пустынных зонах земного шара. В СССР Ц. о. встречаются на Ю. Европ. части, в Закавказье и Ср. Азии.

Лит.: Жизнь животных, т. 3, М., 1969.

"ЦВЕТОЧНЫЕ ЧАСЫ", набор высаженных на небольшой площади травянистых растений, цветки к-рых открываются и закрываются в определённое время суток (с точностью до ⁴/3-1 ч). Т. о., ч Ц. ч." дают возможность с нек-рой точностью определять время. Впервые "Ц. ч." были составлены в 20-х гг. 18 в. швед, естествоиспытателем К. Линнеем в Упсале; они начинали функционировать с 3-5 ч утра, когда раскрывались соцветия козлобородника (Trapogon praten-sis), и заканчивали в 12ч ночи, когда раскрывались цветки кактуса "царица ночи"(Се1ешсегеиз grandiflorus). Раскрывание и закрывание цветков происходит в ясные и солнечные дни (в пасмурную или дождливую погоду эти явления почти незаметны или сильно запаздывают). Раскрывание и закрывание цветков зависит от мн. др. условий: геогр. положения местности, времени восхода и захода солнца и т. п.; поэтому в разных местностях для "Ц. ч." должен быть различный подбор растений, для чего необходимы многолетние предварительные наблюдения.

ЦВИЙИЧ (Цвщип) Йован (12.10.1865, Лозница,-16.1.1927, Белград), сербский географ, геолог и этнограф. Президент Серб. АН в Белграде (с 1921). Проф. (с 1893), ректор (1907, 1919) Белградского ун-та. В 1894 основал Геогр. ин-т в Белграде. Осн. исследования Ц.- по геоморфологии и геологии Балканского п-ова (в частности, по карсту и четвертичному оледенению), а также его ландшафтам и населению.

Ц.-глава антропогеогр. направления в серб, (югосл.) этнографии. Его ист.-этногр. исследования обобщены в труде "Балканский полуостров" (на франц. яз., 1918, на серб, яз., т. 1-2, 1922-31), в к-ром Ц. исследует "зоны цивилизации" п-ова (ист.-зтногр. области), воздействие геогр. и ист. факторов, "метанастазиче-ские" (вторичные) миграции населения и их влияние на культуру; даёт классификацию поселений и построек; пытается выделить "психические типы" населения.

Соч.: Das Karstphanomen, W., .1893; Grundlinien der Geographic und Geologie von Mazedonien und Altserbien, Tl 1, Gotha, 1908; Bildung und Dislozierung der Dinari-schen Rumpfflache, "Petermanns Mitteilun-gen", 1909, Bd 55, Tl 6-8; Геоморфологща, кн>. 1-2, Београд, 1924-26.

Лит.: Токарев С. А., Проф. И. Цвий-ич, в сб.: Славянский архив, М., 1962.

ЦВИККАУ (Zwickau), город в ГДР, в округе Карл-Маркс-Штадт, на р. Цвик-кауэр-Мульде, в сев. предгорьях Рудных гор. 122,5 тыс. жит. (1975). Крупный ж.-д. узел и индустриальный центр. Разнообразное машиностроение, в т. ч. автостроение (предприятия " Заксенринг"); произ-во трансп. контейнеров, шахтных ламп, керамики; текст, пром-сть. Ц.-один из центров каменноугольной промышленности страны (басе. Цвиккау -Эльсниц). Высшая инж. школа; пед. ин-т, консерватория. Дом-музей композитора Роберта Шумана. Архитектурные памятники (позднеготич. церковь Мариенкир-хе, 15-16 вв.; ратуша, 15 в., перестроена в 19 в.).

ЦВИЛЛИНГ Самуил Моисеевич [13(25).1.1891, Тобольск,-4.4.1918, станица Изобильная, ныне Соль-Илецкого р-на Оренбургской обл.], деятель российского революц. движения. Чл. Коммунистич. партии с 1905. Участник Революции 1905-07, приговорён в 1907 к смертной казни, заменённой 5 годами тюрьмы. С кон. 1912 вёл парт, работу в Тобольске, Екатеринбурге (Свердловск), Троицке. После Февр. революции 1917 чл., пред. Челябинского совета, к-та РСДРП (б). Делегат 6-го съезда РСДРП (б). С июля 1917 чл. Уральского обл. к-та РСДРП(б). Делегат 2-го Всеросс. съезда Советов, участник Окт. вооруж. восстания в Петрограде. С нояб. 1917- в Оренбурге, создавал красногвард. отряды для борьбы с Дутова мятежом, пред. Оренбургского ВРК. Убит белоказаками.

Лит.: Мещеряков Б. М., Правительственный комиссар, 2 изд., М., 1969.

ЦВИНГЛИ (Zwingli) Ульрих (Хульд-рейх) (1.1.1484, Вильдхауз,-11.10.1531, близ Каппеля), швейцарский церк. реформатор и политич. деятель, создатель одного из бюргерско-бурж. направлений протестантизма - цвинглианства. Род. в семье деревенского старосты. Был одним из образованнейших гуманистов своего времени. Реформаторская деятельность Ц. проходила в Цюрихе (где в 1519 он стал каноником) и была тесно связана с обострившейся в этом городе социально-политич. борьбой. Против патрициата, дворянства и верхушки ср.-век. бюргерства выступили прогрессивные слои бюргерства, связанные с зарождавшимися капиталистич. отношениями, цехи и окрестное крестьянство. Выражая интересы этих слоев, Ц. разработал стройную систему реформы церкви и политич. строя. Религиозное учение Ц. имело много общего с учением М. Лютера, но Ц. решительнее, чем Лютер, выступал против обрядовой стороны католич. культа, рационалистически истолковал причащение и крещение (рассматривая их не как таинства, а как символы). Ц. противопоставил княжеской лютеранской Реформации республиканизм своей церкви. Он отстаивал мелкую собственность, порицал ростовщичество и крепостное состояние, осуждал воен. наёмничество. В 1522 Ц. открыто порвал с рим. папой, отказался от сана священника и вступил в брак. Из диспута с католиками в 1523 Ц. вышел победителем, его "67 тезисов" (1522) легли в основу цвинглианства. В Цюрихе с 1523 под его руководством стала осуществляться реформа церкви и политич. строя: были закрыты монастыри, удалены из церквей иконы и мощи "святых", монастырские имущества конфискованы и обращены на нужды благотворительности и образования и т. д. Власть в городе от олигархич. Малого совета перешла в руки Большого совета, где господствовали цехи. Военное наёмничество и получение иноземных пенсий карались смертью. Цвинглианст-во победило также в Берне, Базеле, Шаф-хаузене, Гларусе и Санкт-Галлене, к-рые объединились вместе с Цюрихом в союз евангелических кантонов. Однако Ц. не только не опирался на начавшееся в 1524 в кантоне Цюрих крестьянское движение, но путём мелких уступок, сочетавшихся с репрессиями, добился его ликвидации, преследовал анабаптистов. Ц. настоял на сохранении большой церк. десятины, придал своей церкви чёткие организац. формы и поставил её в зависимость от светских властей. Всем этим Ц. подорвал массовую базу проводимой им Реформации. В воен. столкновении с католич. лесными кантонами (см. Каппельские войны) цюрихское войско было разбито, сам Ц. погиб в битве при Каппеле.

Соч.: Samtliche Werke, Bd 1-14, Lpz.-Z., 1904-68.

Лum.: Прозоровская Б. Д., Ульрих Цвингли..., СПБ, 1892; Kohler W., Н. Zwingli, 2 Aufl., Lpz., 1954; F a r-ner О. H., H. Zwingli, Bd 1-4, Z., 1943-1960- A. H. Чистозвонов.

ЦВИРКА Пятрас (12.3.1909, дер. Клан-гяй, ныне Юрбаркский р-н Литов. ССР, -2.5.1947, Вильнюс), литовский советский писатель. Чл. КПСС с 1940. Род. в крест, семье. Учился в Каунасском художеств, уч-ще (1926-30). В 1940 деп. нар. сейма. Был убеждённым антифашистом. Выступил в 1924 как поэт и новеллист. Автор сатирич. романа "Франк Крук" (т. 1-2, 1934) о разбогатевшем в

У. Цвингли.

П. Цпирка.

Америке литовце; социального романа из жизни литов. крестьянства "Земля-кормилица" (1935; рус. пер. 1937). В романе "Мастер и сыновья" (1936), действие к-ро-го происходит в годы Революции 1905-1907, сильна фольклорная струя, звучит задорный нар. юмор, созданы колоритные образы деревенских умельцев. Ц. принадлежат также сб-ки рассказов "Повседневные истории" (1938), "Корни дуба" (1945), "Семена братства" (1947) и др.; рассказы для детей, сказки (сб. "Сказки Неманского края", опубл. в 1948; рус. пер. 1951), очерки, юмористические рассказы, памфлеты, статьи о литературе. Творчество Ц. оказало заметное воздействие на развитие литов. прозы. Его книги переведены на мн. языки народов СССР и иностр. языки.

Соч.: Rastai, t. 1 - 13, Vilnius, 1949-57; Rastai, t. 1 - 8, Vilnius, 1959; в рус. пер.-Собр. соч. (Вступ. ст. М. Слуцкпса). т. 1 - 3, 1967-68; Избр. произв. [Преднсл. Ю. Бал-тушиса], М., 1948.

Лит.: Г а л и н и с В., Выдающийся советский литовский писатель Петрас Цвирка, М.. 1961i Judeleyicius D., Petras Cvirka satyrikas, Vilnius, 1958; Atsiminimai apie Petra. Cvirka, Vilnius, 1969.

ЦВИРКО Виталий Константинович [p. 1(14).2.1913, дер. Радеево Гомельской обл.], советский живописец, нар. худ. БССР (1963). Чл. КПСС с 1953. Учился в Моск. художеств, ин-те (1935-42) у Г. Г. Ряжского. Преподаёт в Белорус, театрально-художеств. ин-те (с 1952; в 1958-62 ректор). Пред, правления Союза художников БССР (1962-63). Исполненные в сочной живописной манере, пейзажи Ц. создают лирически-проникновенный образ белорус, природы ["Март" (1947; илл. см. т.З, табл. XIII, стр. 176), "Озеро Нарочь" (1956) - оба в Художеств, музее БССР, Минск; серия пейзажей "На земле Белоруссии" (1960-е гг.; Гос. пр. БССР, 1967)]. Автор ряда картин, посвящённых Великой Отечеств, войне 1941-45 и ист.-революц. темам. В. К. Ц в и р к о. "Сказ о Полесье" (из серии пейзажей "На земле Белоруссии"). 1965. Художественный музей БССР. Минск.

Награждён орденом Трудового Красного Знамени и медалями.

Лит.: Заславская О., В. К. Цвир-ко. М., I960.
