ТИРИСТОР (от греч. thyra - дверь, вход и англ, resistor - резистор), полупроводниковый прибор, выполненный на основе монокристалла полупроводника с четырёхслойной структурой

р-п-р-n-типа, обладающий свойствами вентиля электрического и имеющий нелинейную разрывную вольтамперную характеристику (ВАХ). С крайними слоями (областями) монокристалла контактируют силовые электроды (СЭ) - анод и катод, от одного из промежуточных слоев делают вывод электрода управления (УЭ).


Рис. 1. Схематическое изображение тирнстора: А - анод; К - катод; УЭ - управляющий электрод; П - электроннодырочный переход; R_H - сопротивление внешней цепи; L/np - прямое напряжение на тнристоре.

К СЭ подсоединяют токоподводы силовой цепи и устройства теплоотвода. В случае, когда к СЭ прикладывается напряжение прямой полярности t/пр (как указано на рис. 1), первый (Ш) и третий (Пэ) электронно-дырочные переходы смещаются в прямом направлении, а второй (П₂) -в обратном. Через переходы П i и П₃ в области, примыкающие к переходу П₂, инжектируются неосновные носители, к-рые уменьшают сопротивление перехода П₂, увеличивают ток через него и уменьшают падение напряжения на нём. При повышении прямого напряжения ток через Т. сначала растёт медленно, что соответствует участку ОА на ВАХ (рис. 2). В этом режиме Т. можно считать запертым, т. к. сопротивление перехода П₂ всё ещё очень велико (при этом напряжения на переходах Ш и П₃ малы, и почти всё приложенное напряжение падает на переходе П₂). По мере увеличения напряжения на Т. снижается доля напряжения, падающего на П₂, и быстрее возрастают напряжения на П. и П₂, что вызывает дальнейшее увеличение тока через Т. и усиление инжекции неосновных носителей в область П₂. При нек-ром значении напряжения (порядка десятков или сотен в), наз. напряжением переключения (Упер (точка А на ВАХ), процесс приобретает лавинообразный характер, Т. переходит в состояние с высокой проводимостью (включается), и в нём устанавливается ток, определяемый напряжением источника и сопротивлением внешней цепи (точка В на ВАХ).

Процесс скачкообразного переключения Т. из состояния с низкой проводимостью в состояние с высокой проводимостью можно объяснить, рассматривая Т. как комбинацию двух транзисторов (Ti и Т₂), включённых навстречу друг другу (рис. 3). Крайние области монокристалла являются эмиттерами (р-слой наз. анодным эмиттером, n-слой - катодным), а средние - коллектором одного и одновременно базой др. транзистора. Ток i, протекающий во внешней цепи Т., является током первого эмиттера ь. и током второго эмиттера г_э2. Вместе с тем этот ток складывается из двух коллекторных токов г'к. и г'к₂, равных соответственно

где а.1 и а.2-коэфф. передачи эмиттерного тока транзисторов Ti и Т₂; кроме того, в его состав входит ток коллекторного перехода г_ко (т. н. обратный ток). Т. о.,

С учётом

имеем:

При малых токах

значительно меньше 1 (и их сумма также меньше 1). С увеличением тока а.1 и ос₂ растут, что ведёт к возрастанию i. Когда он достигает значения, наз. током включения /_вк, сумма oil + <Х₂ становится приблизительно равной 1, и ток скачком возрастает до величины, ограничиваемой сопротивлением нагрузки (точка В на рис. 2). Всякий Т. характеризуется предельно допустимым значением прямого тока /пред (точка Г на рис. 2), при к-ром на приборе будет небольшое остаточное напряжение [/ост. Если же уменьшать ток через Т., то при некотором его значении, наз. удерживающим током /_уд (точка Б на рис. 2), Т. запирается - переходит в состояние с низкой проводимостью, соответствующее участку ОА на ВАХ. При напряжении обратной полярности кривая зависимости тока от напряжения выглядит так же, как соответствующая часть ВАХ полупроводникового диода.

Описанный способ включения Т. (повышением напряжения между его СЭ) применяют в Т., наз. вентилями-переключателями (реже неуправляемыми Т., или динисторами). Однако преимуществ. распространение получили Т., включаемые подачей в цепь УЭ импульса тока определённой величины и длительности при положит, разности потенциалов между анодом и катодом (обычно их наз. управляемыми вентилями или Т.). Особую группу составляют фототириспгоры, перевод к-рых в состояние с высокой проводимостью осуществляется световым воздействием. Выключение Т. производят либо снижением тока через Т. до значения /_Ул, либо изменением полярности напряжения на его СЭ.

В соответствии с назначением различают Т. с односторонней проводимостью, с двухсторонней проводимостью (симметричные), быстродействующие, высокочастотные, импульсные, двухоперационные и специальные.

Полупроводниковый элемент Т. изготовляют из кремниевых монокристаллич. дисков (пластин), вводя в Si добавки В, А1 и Р. При этом в основном используют диффузионную и сплавную технологию. Конструктивно Т. выполняют (рис. 4) в герметичном корпусе; для обеспечения механич. прочности и устранения тепловых напряжений, возникающих из-за различия коэфф. расширения Si и Си (материал электродов), между кристаллом и электродами устанавливают термокомпенсирующие вольфрамовые или молибденовые диски. Различают Т. штыревой конструкции - в металлич. и металлокерамич. корпусах, прижимные (с отводом тепла с одной стороны Т.) и таблеточные (с двухсторонним отводом тепла). Осн. конструкции Т. - таблеточная и штыревая. Т. на токи до 500 а изготовляют с возд. охлаждением, на токи св. 500 а-обычно с водяным.

Совр. Т. изготовляют на токи от 1 ма до 10 ка и напряжения от неск. в до неск. кв; скорость нарастания в них прямого тока достигает 10^Э а/сек, напряжения -10^Э в/сек; время включения составляет

величины от неск. десятых долей до неск. десятков мксек, время выключения - от неск. единиц до неск. сотен мксек; кпд достигает 99%.

Т. нашли применение в качестве вентилей в преобразователях электрич. энергии (см. Преобразовательная техника, Тиристорный электропривод), исполнит, и усилит, элементов в системах автоматического управления, ключей и элементов памяти в различных электронных устройствах и т. п., где они совместно с др. полупроводниковыми приборами к сер. 70-х гг. 20 в. в основном вытеснили электронные (электровакуумные) и ионные (газоразрядные и ртутные) вентили.

Рис. 4. Управляемый тиристор (в разрезе): 1 - основание (силовой электрод); 2 - полупроводниковый кристалл; 3 - фторопластовое кольцо; 4 - гибкий внутренний провод; 5 - крышка; 6 -изолятор крышки; 7 - стержень крышки; 8 - гибкий наружный вывод (силовой электрод); 9 - управляющий электрод; 10 - наконечник на-* ружного вывода.

Рис. 5. Общий вид тиристоров: а - шты-. ревого в металлическом корпусе; б- таблеточного в керамическом корпусе; в -прижимного в металлокерамическом корпусе; г - штыревого в металлокерами^ ческом корпусе в сборе с охладителем.

Рис. 3. Схематическое изображение тиристора в виде двух включённых навстречу друг-другу транзисторов: Т - транзистор; Э - эмиттер; Б - база; К - коллектор; г'э - эмиттерный ток; г'к - коллекторный ток; г_ко - ток коллекторного перехода; RH - сопротивление внешней цепи; (Упр -прямое напряжение на тиристоре.

Рис. 2. Вольтамперная характеристика тиристора (вентиля-переключателя): участок ОА соответствует состоянию тиристора с низкой проводимостью, участок БГ - с высокой проводимостью.

Лит.: Тиристоры. (Технический справочник), пер, с англ., 2 изд., М., 1971; Кузьмин В. А., Тиристоры малой и средней мощности, М., 1971.

Ю. М. Иньков, А. А. Сакович.

ТИРИСТОРНЫЙ ЭЛЕКТРОПРИВОД,электропривод, в к-ром режим работы его исполнит, двигателя (ИД) или иного исполнит, механизма (ИМ) регулируется преобразовательным устройством (ПУ) на тиристорах (см. Преобразовательная техника).

В Т. э. переменного тока в качестве ИД чаще всего применяют асинхронные и синхронные трёхфазные электродвигатели, режим работы к-рых можно регулировать изменением частоты и амплитуды напряжения, подводимого к статору, а в случае синхронного двигателя - также изменением тока в обмотке возбуждения. В Т. э. этого типа, питающихся от источника переменного тока, регулирующим ПУ обычно служит тиристорный преобразователь частоты, выполненный либо с промежуточным звеном постоянного или переменного тока, либо по схеме с непосредственной связью. При питании таких Т. э. от источника постоянного тока в качестве ПУ используют автономный инвертор. Реверсирование ИД (см. Реверсивный электропривод) в Т. э. переменного тока осуществляют, изменяя последовательность чередования фаз напряжения, подводимого к статору.

ВТ. э. постоянного тока применяют двигатели постоянного тока с последовательным, параллельным, смешанным или независимым возбуждением, регулирование режимов работы к-рых можно производить по цепи обмотки якоря или обмотки возбуждения. В Т. э. этого типа, питающихся от источника переменного тока, ПУ служит тиристорный выпрямитель тока. Если питание таких Т. э. осуществляется от источника постоянного тока, то ПУ выполняют в виде импульсного регулятора постоянного тока или системы "инвертор - выпрямитель" с промежуточным звеном переменного тока повышенной частоты. В Т. э. постоянного тока реверсирование ИД производят изменением направления тока в обмотке якоря или обмотке возбуждения двигателя (при этом применяют второе такое же ПУ, включаемое встречно-параллельно с первым по отношению к цепи ИД).

Для гальванич. развязки цепей питания и нагрузки, а также при необходимости согласовать величины напряжения источника питания и ИД в Т. э. используют трансформатор, включая его на входе ПУ (если Т. э. питается от источника переменного тока) или в его промежуточном звене (при питании Т. э. постоянным током). Управление передаваемым через ПУ потоком энергии осуществляют посредством ручной или автоматич. системы управления и регулирования (СУР), включающей блоки питания, регулирования частоты и напряжения, формирования управляющих импульсов для тиристоров силовых цепей ПУ, а также блоки защиты от токов короткого замыкания, перегрузок и перенапряжений. Совр. СУР выполняют на типовых логич. блоках (см. Логический элемент) и интегральных схемах, имеющих малые габариты, высокие быстродействие и надёжность. Для отвода тепла от тиристоров и ИД используют естеств. или принудит, возд. либо жидкостное охлаждение.

Т. э. находят применение в различных отраслях пром-сти и на транспорте. Мощность Т. э. составляет (в зависимости от их назначения) от неск. кет до 10 Мет и выше.

Лит.: Ривкин Г. А., Преобразовательные устройства, М., 1970; Ч и л и к и н М. Г., Общий курс электропривода, 5 изд., М., 1971.Ю. М. Иньков.

ТИРИТАКА (греч. Tyritake), город Боспорского государства, находившийся, по др.-греч. источникам, к Ю. от Пантикапея (совр. Керчь); его остатки отождествляются с городищем на берегу Керченского пролива в совр. посёлке Аршинцево. Раскопками (с 1932) установлено, что Т. основана греками в сер. 6 в. до н. э. как торгово-земледельч. пункт, в к-ром в дальнейшем развивается и ремесленное произ-во, с эллинистич. времени -виноделие; в 1-3 вв. н. э. Т.- крупный рыбопромысловый центр. Открыты части оборонит, стен города, жилые дома, винодельни, рыбозасолочные цистерны, хоз. и бытовые предметы и др. Во 2-й пол. 4 в. н. э. Т. была разгромлена, видимо, при нашествии гуннов, но жизнь в ней продолжалась в течение раннего средневековья.

Лит.: ГайдукевичВ. Ф., Боспорское царство, М.- Л., 1949.

ТИРИЧМИР, наиболее высокая вершина горной системы Гиндукуш на С. Пакистана. Вые. 7690 м. Сложена кристаллич. породами. На склонах - ледники и фирновые поля.

ТИРКУШКИ (Glareola), род птиц сем. тиркушковых отряда ржанкообразных. Дл. тела 17-28 см. Крылья длинные, острые, хвост с вырезкой. Клюв уплощенный, разрез рта большой. Самцы и самки окрашены сходно: спина буроватая или песочная, низ тела светлый, у нек-рых горло окаймлено чёрной полоской, углы рта красные. 7 видов. Распространены в Европе, Азии и Африке; в СССР 3 вида: в степях на восток до Алтая - луговая и степная Т., в Забайкалье - восточная Т. Перелётны. Населяют луга, долины рек, солонцы близ водоёмов. Яйца (2-4) откладывают в ямку на земле, насиживают 18-19 суток. Питаются насекомыми, в частности саранчовыми, к-рых ловят, рея в воздухе, как ласточки, часто стаями, либо преследуют на земле.

Степная тиркушка.

ТИРЛЯНСКИЙ, посёлок гор. типа в Башкирской АССР, подчинён Белорецкому горсовету. Расположен на р. Тирлян, близ впадения её в р. Белую. Ж.-д. станция в 35 км к С. от Белорецка. 11,2 тыс. жит. (1975). Листопрокатное производство, предприятия ж.-д. транспорта .

ТИРОДЕ РАСТВОР, сбалансированный водный раствор солей и глюкозы, осмотич. давление к-poro и концентрация ионов близки к соответствующим показателям плазмы крови; один из физиологических растворов. Предложен (1910) амер. фармакологом М. Тироде (М. Tyrode).

ТИРОЗИH, в-(пара-оксифенил) -а-аминопропионовая кислота, ароматическая аминокислота. Существует в виде оптически-активных D- и L- и рацемической DL-форм.

L-T. входит в состав мн. белков и пептидов - казеина, фиброина, кератина, инсулина и др.; легко выделяется из белковых гидролизатов вследствие плохой растворимости в воде. В состав белков входят также фосфорные эфиры L-T. Т.- заменимая аминокислота, в организме животных и человека образуется при ферментативном окислении фенилаланина (нарушение этого процесса приводит к тяжёлому наследственному заболеванию - фенилпировиноградной олигофрении). Окисление Т. ферментом тирозиназой - важная промежуточная реакция при биосинтезе меланинов, норадреналина и адреналина у человека. Иодированные производные Т.- тироксин и трииодтиронин - гормоны щитовидной железы. Важную роль играет Т. как предшественник при биосинтезе алкалоидов (морфин, кодеин, папаверин). Ферментативное окисление L-T. используют для получения мед. препарата -L-ДОФЛ. При распаде Т. в организме (с участием аскорбиновой к-ты) образуются фумаровая и ацетоуксусная к-ты, к-рые через ацетилкофермент А включаются в трикарбоновых кислот цикл.

Лит.: Маис тер А., Биохимия аминокислот, пер. с англ., М., 1961; Ленинд ж е р А.. Биохимия, пер. с англ., М., 1974. Э. H. Сафонова.

ТИРОЗИНАЗА, орто-дифенолоксидаза, фермент класса оксидоредуктчз; содержится почти во всех животных и растит, организмах. Т. катализирует окисление аминокислоты тирозина в ДОФА при биосинтезе пигментов меланинов; участвует в синтезе адреналина и др. процессах обмена веществ. Наследственное нарушение активности Т. или её отсутствие в организме - причина альбинизма. Установлена идентичность Т. и полифенолоксидазы.

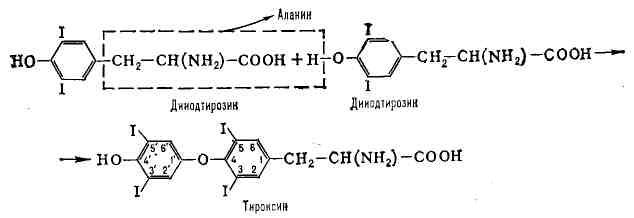

ТИРОКСИН, 3,5,3',5' - т е т р а и о д т и р о н и н, основной тиреоидный гормон позвоночных животных и человека, вырабатываемый фолликулами щитовидной железы. Синтезируется путём иодирования аминокислоты тирозина и окислит, конденсирования 2 молекул дииодтирозина с отщеплением аланина. Т. освобождается (как и др. тиреоидный гормон - трииодтиронин) при ферментативном расщеплении его комплекса с белком тиреоглобулином; при поступлении в кровь соединяется с белками плазмы. Связанный Т. находится в состоянии подвижного равновесия со свободным Т., к-рый диффундирует в периферич. клетки, где оказывает своё физиологич. действие.

У земноводных и нек-рых костистых рыб (угрей, камбаловых) Т. стимулирует метаморфоз; у теплокровных животных и человека повышает интенсивность основного обмена и тем самым увеличивает теплопродукцию, оказывает влияние на рост и дифференцировку тканей. Введение в организм Т. спустя сутки вызывает повышение осн. обмена (что сопровождается усиленным потреблением кислорода), учащение сердцебиений, повышение возбудимости нервной системы и др.

На изолированных митохондриях показано, что в высоких концентрациях Т. вызывает разобщение окислительного фосфорилирования, В результате энергия потока электронов в дыхат. цепи не запасается в форме богатых энергией соединений (АТФ и др.), а высвобождается в виде тепла. Действие Т. на ферменты окислительного фосфорилирования объясняют его способностью связывать ионы металлов, необходимых для активности этих ферментов. Синтез и секреция Т. щитовидной железой регулируется тиреотропным гормоном (ТТГ) гипофиза, причём образование Т. и ТТГ регулируется по принципу отрицат. обратной связи: повышение уровня Т. в крови тормозит секрецию ТТГ и тем самым уменьшает секрецию Т.; при понижении концентрации Т. секреция ТТГ увеличивается, и баланс Т. восстанавливается. Кроме того, на секрецию Т. влияют факторы внеш. среды (темп-pa и

стресс), пища (иод), состояние др. эндокринных желез. Нарушение баланса Т. (и трииодтиронина) у человека приводит к различным заболеваниям (см. Гипертиреоз, Гипотиреоз, Зоб диффузный токсический, Кретинизм, Микседема).

Лит.: К л е г г П., К л е г г А., Гормоны, клетки, организм, пер. сангл., М., 1971, гл.9; Тиреоидные гормоны, Таш., 1972; К а н др о р В. И., Некоторые актуальные проблемы механизма действия тиреоидных гормонов, в кн.: Итоги науки и техники, т. 11- Физиология эндокринной системы, М., 1973; H о с h F. L., Biochemical actions of thyroid hormones, "Physiological Reviews", 1962, v. 42, № 4. И. В. Крюкова.

ТИРОЛЬ (Tyrol, Tirol), историч. область в Европе, в Альпах. В древности терр. Т. населяли реты и иллирийцы, ок. 15 до н. э. она была завоёвана римлянами и включена в основном в пров. Реция. Зап. часть Т. в 4-5 вв. была занята алеманнами, сев. в 6 в. баварами, южная - лангобардами. В 11 -13 вв. на терр. Т., входившей в состав "Священной Рим. империи", существовал ряд феод, владений (епископства Триент и Бриксен, графство Тироль и др.). Граф Т. Мейнхард II (правил в 1258-95) объединил под своей властью Т., Горицию и Каринтию и получил титул герцога Каринтийского. В 1363 графством Т. завладели Габсбурги. В х-ве Т. большую роль играло скотоводство, а в 15-17 вв.- также горное дело (особенно добыча серебра, меди, ртути). Через перевал Бреннер проходил важный торг, путь, соединявший Германию с Италией. Крестьянство, значит, часть к-рого сохранила личную свободу, имело своё представительство в ландтаге, собиравшемся в Инсбруке. Крестьяне и рудокопы Т., возглавленные М. Гайсмайром, приняли активное участие в Крестьянской войне 1524-26. Реформационное движение в Т. было подавлено

Габсбургами во 2-й пол. 16 в. Попытка Баварии захватить Т. во время войны за Исп. наследство привела к антибаварскому восстанию тирольских крестьян (1703). В 1805, во время наполеоновских войн, Т. был присоединён к Баварии, союзнику наполеоновской Франции; восстание 1809 под рук. А. Гофера против франко-баварской оккупации потерпело поражение, Т. был разделён между Баварией, Итал. королевством и Иллирийскими провинциями. Вновь присоединён к Австр. империи Габсбургов решениями Венского конгресса 1814-15 (вместе с секуляризованными в 1803 епископствами Триент и Бриксен составил коронную землю Т.). В Т. было весьма значительно влияние католич. духовенства и клерикальных кругов. В кон. 19 -нач. 20 вв. в юж. части Т. (с преобладающим итал. населением) получил распространение ирредентизм. По Сен-Жерменскому мирному договору 1919 Т. был разделён между Австрией и Италией: территория к С. от Бреннера вошла в состав Австр. республики (земля Тироль), территория к Ю. от Бреннера (с преобладающим итал. населением) - передана Италии (с 1948 - авт. обл. Трентино-АльтоАдидже).

ТИРОЛЬ (Tyrol, Tirol), земля на 3. Австрии в Альпах. Пл. 12,6 тыс. км². Нас. 540 тыс. чел. (1971). Адм. центр -г. Инсбрук. На Ю. преобладает высокогорный альп. рельеф с многочисленными ледниками и снежниками (вые. до 3774 м, г. Вильдшпитце); к С. горы понижаются (до 1000-2000м). Осн. река-Инн. Добыча поваренной соли (к С. от г. ЗольбадХалль), магнезита (Хохфильцен). Лесозаготовки. Цветная металлургия (выплавка меди в г. Брикслегг), машиностроение и металлообработка, хим., деревообр., швейная, текст., пищ. пром-сть; произ-во стройматериалов. Гл. пром. центр - г. Инсбрук. ГЭС (передача части электроэнергии в ФРГ и Италию). Животноводство молочно-мясной специализации; овцеводство и свиноводство. В долинах - посевы ржи, картофеля, ячменя. Сообщение с Италией через перевал Бреннер. Т.- район альпинизма, туризма и зимних видов спорта. Значительная часть населения занята в сфере услуг.

ТИРОЛЬСКИЕ АЛЬПЫ, назв. части Альп в пределах Тироля и Баварии, на терр. Австрии и ФРГ. Туризм.

ТИРОЛЬЦЫ, областная группа австрийцев, населяющая одну из земель Австрии - Тироль (числ. населения области, по переписи 1971-539 тыс. чел.), живут также в Италии, в авт. обл. ТрентиноАльто-Адидже (св. 200 тыс. чел.; 1970, оценка). Литературный язык немецкий, в быту говорят на австро-баварском и алеманнском диалектах. Предками Т.были др.-герм, племена баваров и алеманнов, смешавшиеся во 2-й пол. 1-го тыс. н. э. с местным романизованным кельто-рето-иллирийским населением. По религии Т.- католики; отличаются от остальных австрийцев нек-рыми особенностями материальной и духовной культуры (характерные костюм, песни, фольклор и др.).

Лит.: Народы зарубежной Европы, т. 1, М., 1964.

ТИРОН (Tyrone), графство в Сев. Ирландии (Великобритания). Пл. 3,2 тыс. км². Нас. 139 тыс. чел. (1971). Адм. центр - г. Ома.

ТИРОНА И ТИРКОННЕЛЯ ВОССТАНИЕ, ирландское восстание 1595-1603 против англ, колонизации; проходило под руководством вождей ирл. кланов Гуга О'Нейла, графа Тирона (Hugh O'Neill, earl of Tyrone), и Гуга О'Доннела, графа Тирконнеля (Hugh O'Donnell, lord of Tyrconnel). Было поддержано широкими нар. массами. Охватило провинции Ольстер и Манстер. Восставшие одержали ряд побед над англ, войсками, в т. ч. над 16-тысячной армией под команд, графа Эссекса (1599). В 1600 англ, сухопутная армия и флот под команд. лорда-наместника Ирландии Маунтджоя начали истребит, войну против ирл. повстанцев; в дек. 1601 их армия была разбита. Подавление восстания сопровождалось опустошением целых областей Ольстера. В 1603 руководители восстания вынуждены были подчиниться англ, властям. Поражение восстания и последующее бегство Тирона и Тирконнеля за границу (1607) было использовано английским правительством как сигнал для массовых конфискаций земель в Ольстере.

Лит.: ОсиповаТ. С., Освободительная борьба ирландского народа против английской колонизации, М., 1962, с. 132 - 87.

ТИРПИЦ (Tirpitz) Альфред фон (19.3. 1849, Кюстрин,-6.3.1930, Эбенхаузен, ок. Мюнхена), герм. воен.-мор. и политич. деятель, гросс-адмирал (1911). Из бурж. семьи. В 1900 возведён в дворянство. На флоте с 1865. Обладая незаурядными способностями, быстро продвинулся по службе. С 1890 нач. штаба Балт. флота, в 1892-95 нач. штаба главного командования герм. ВМФ. Командуя в 1896-97 крейсерской эскадрой в Вост. Азии, был одним из инициаторов захвата кит. порта Циндао и создания там герм, воен.-мор. базы. В 1897-1916 статс-секретарь воен.-мор. ведомства (мор. министр). Играл большую роль в определении агрессивного политич. курса Германии. Выражая интересы герм, империалистов, выступал идеологом гонки мор. вооружений с целью создания сильного флота, способного противостоять англ. ВМФ и являвшегося орудием герм, империализма в борьбе за передел мира. Гл. врагом Германии считал Великобританию, выступал за союз с Японией и нейтрализацию России. Во время 1-й мировой войны 1914-18 был сторонником неограниченной подводной войны и беспощадных возд. бомбардировок пром. центров и воен. объектов Великобритании. Разногласия с рейхсканцлером Т. Бетман-Гольвегом по вопросам подводной войны привели 15 марта 1916 к отставке Т. В сент. 1917 вместе с В. Каппом основал крайне реакционную Нем. отечеств, партию. После войны занимал реваншистские позиции, в 1919 издал "Воспоминания" (рус. пер., М., 1957), в к-рых объяснял поражение Германии тем, что по вине политич. руководства герм, флот не получил надлежащего применения. В 1924-28 деп. рейхстага от Нем. национально-народной партии.

Лит.: Алафузов В. А., Доктрины германского флота, М., 1956; Trot ha A., Grossadmiral von Tirpitz, Breslau, [1932]; Marine und Marinepolitik im kaiserichen Deutschland, Dusseldorf, 1972; H life a t s c h W., Die Ara Tirpitz..., Gottingen [u. a., 1955].

ТИРРЕЛЛ (Tyrrell) Джордж Уолтер(30.5. 1883, Уотфорд, Великобритания,- 20.7. 1961, Глазго), английский геолог и петрограф. Преподаватель ун-та в Глазго (с 1906). Науч. руководитель шотл. экспедиции на Шпицберген (1919). В 1924 возглавлял экспедицию в Исландию. Осн. труды посвящены петрологии, вулканологии, вопросам связи магматич. процессов с тектоникой. Изучал геологическое строение Шотландии, Зап. Африки, ряда р-нов Арктики и Антарктики. Впервые описал ледники Шпицбергена, где выделил особый тип ледников, т. н. сетчатые ледники. Т.- основатель геологического направления в петрографии, связывал состав горных пород с условиями их залегания и др. особенностями генезиса.

Соч.: The principles of petrology, 11 ed., Edinburg, 1950; в рус. пер.- Вулканы, Л.-М.- Грозный - Новосиб., 1934; Основы петрологии. Введение в науку о горных породах, 2 изд., Л. -М.- Новосиб., 1933.

ТИРРЕНСКОЕ МОРЕ (Mare Tirreno,) часть Средиземного м., расположенная между Апеннинским п-овом и островами Сицилия, Сардиния, Корсика; сообщается с др. частями Средиземного м. проливами: Корсиканским на С., Бонифачо на 3., Тунисским на Ю., Сардинским на Ю.-З. и Мессинским на Ю.-В. Представляет собой тектонич. котловину, глуб. в центр, части до 3719 м. Темп-pa воды на поверхности летом 22 - 24,5 °С; зимой 13,5-14,5 "С. Солёность 37,25-38,25°/₀₀. Поверхностные течения образуют общий циклонич. круговорот, внутри к-рого развивается несколько вихрей разного направления. Скорость течения до 1 км/час. Рыболовство (сардина, тунец, угорь, меч-рыба). Осн. порты: Неаполь, Палермо, Кальяри (Италия), Бастия (Франция).

ТИРСО ДЕ МОЛИНА (Tirso de Molina) [псевд.; наст, имя и фам. Габриель Т е л ье с (Tfllezfi (1571 или ок. 1583, Мадрид,-12.3.1648, Сория), испанский драматург. Учился в ун-те Алькала-де-Энарес. Занимал высокие посты в монашеском ордене мерсенариев, с 1632 - его историограф. Первая опубл. книга - "Толедские виллы" (1621)-по жанру близка к пасторальному роману и включает наряду с обрамляющим действием несколько новелл и три пьесы (в т. ч. "Стыдливый во дворце", написана в 1605-06). Своеобразной "благочестивой" антитезой ей является сб. "Услаждать, принося пользу" (1635). В 1627-1636 Т. де М. выпустил 5 сб-ков пьес; в предисл. к 3-му указывалось, что им написано 400 пьес (сохранилось ок. 90). Принадлежность ему ряда пьес остаётся недоказанной.

Тирсо де Молина.

Т. де М. писал пьесы на историч. ("Счастливый жребий дона Альваро и несчастная судьба Руй Лопеса д'Авалоса", 1615-21, изд. 1635; "Мудрость женщины", 1630-33, изд. 1634, и др.), библейские ("Месть Фамари", "Что больше, то и меньше", 1614, изд. 1627, и др.) и агиографич. (трилогия о св.Хуане) сюжеты, религиознофилос. драмы [наиболее известная -"Осуждённый за недостаток веры", 1614-15(?), изд. 1634], ауто, а также комедии, в к-рых характерная для комедий "плаща и шпаги" интрига (классич. образец-"Дон Хиль зелёные штаны", 1615, изд. 1635) сочетается с глубоким психологизмом (напр., "Ревнивая к себе самой"). Т. де М. развивал принципы ренессансной драмы Л. Ф. де Вега Карпьо. Вместе с тем в его творчестве, принадлежащем уже эпохе барокко, отразилось крушение гуманистич. веры в человеческую природу, разочарование в любви как возвышенном и облагораживающем душу человека чувстве и чести, понимаемой как безусловное подчинение голосу обществ, мнения. В пьесах Т. де М. воплотилось представление о недостоверности, театральности и обманчивости всего сущего. Наблюдая всеобщий социальный разлад и упадок нравов в Испании, в целях утверждения нравств. сознания Т. де М., как и мн. его современники, обращался к религии. Наиболее известная его драма - "Севильский озорник, или Каменный гость" [1619-20(?), изд. 1630], в основе которой - нар. предание о молодом повесе, оскорбившем мертвеца и жестоко поплатившемся за святотатство. Герой пьесы дон Хуан Тенорио открывает галерею образов Дон Жуана в мировой лит-ре. В интерпретации Т. де М. он -скептик, наделённый разрушительным умом, отрицающий всякую мораль и движимый исключительно эгоистич. побуждениями. В России Т. де М. стал популярным с кон. 19 в.

С о ч.: Obras dramaticas completes, t. 1 - 3, Madrid, 1946-58; Obras, Madrid, [1970] (Biblioteca de autores espanoles, v. 236); в рус. пер.- Комедии, [вступ. ст. В. Силюнаса], т. 1-2, [М., 1969]; Толедские виллы,[предисл. H. Томашевского, М., 1972].

Лит.: Кржевский Б. А., Статьи о зарубежной литературе, М.- Л., 1960; N о иg и ё A., L'oevre en prose de Tirso de Molina, Toulouse, [1962]; Maurel S., L'univers dramatique de Tirso de Molina. These, [P.], 1971. С. И. Ерёмина.

ТИРТЕЙ (Tyrtaios), древнегреческий поэт 2-й пол. 7 в. до н. э. Род. в Афинах или Лаконии. Жил в Спарте. В элегиях, написанных на ионийском диалекте, осуждал корыстолюбие, раздоры, призывал к единству, восхваляя спартанскую старину и воспевая храбрость спартанских воинов. У Т. впервые появляются размышления о происхождении существующего гос. устройства и мерах по его сохранению ради благополучия всего гражд. коллектива.

Соч.: Anthologia lyrica Graeca, ed. E. Diehl, fasc. 1, Lipsiae, 1954; в рус. пер., в кн.: Латышев В. В., "На досуге", СПБ, 1898.

Лит.: Ярко В., Полонская К., Античная лирика, М., 1967, с. 26-28; Snell В., Tyrtaios und die Sprache des Epos, Gott., 1969.

ТИРУВАНАНТАПУРАМ, Тривандрам, город и порт на юго-зап. побережье Индии, на Аравийском м. Адм. центр штата Керала. 409,8 тыс. жит. (1971). Трансп. узел. Обработка каучука и копры; хим., текст., деревообр., фармацевтич., мыловаренная пром-сть; ремесло (изделия из чёрного дерева, рога, слоновой кости). Ун-т (с 1937).

ТИРУЛЯЙ, посёлок гор. типа в Радвилишкском р-не Литов. ССР. Ж.-д. станция (Чютеляй) на линии Шяуляй - Советск, Добыча торфа.

ТИРУНЕЛВЕЛИ, Тинневелли, город на Ю.-В. Индии, в штате Тамилнад. 108,5 тыс. жит. (1971). Трансп. узел. Текст., кож., пищ. пром-сть; резьба по камню, слоновой кости и дереву.

ТИРУЧЧИРАППАЛЛИ, Тричинополи, город на Ю. Индии, в штате Тамилнад. 306,2 тыс. жит. (1971). Трансп. узел. Ж.-Д. мастерские, хлопкоочистительные, кож., табачные предприятия. Ремесленное произ-во ювелирных изделий. В р-не Т.- добыча слюды.

ТИСА (Tisza) Иштван (22.4.1861, Гест, комитат Бекеш,- 31.10.1918, Будапешт), граф (с 1897), венгерский гос. и политич. деятель. Помещик. Сын К. Тисы. С 1886 деп. венг. Гос. собрания. В 1903-05 глава пр-ва. С 1910 лидер т. н. Нац. партии труда, объединившей наиболее реакционные круги венг. помещиков и буржуазии. Избрание Т. в 1912 пред, палаты депутатов послужило поводом к политической забастовке и демонстрации венг. пролетариата в Будапеште, закончившейся столкновением с войсками 23 мая 1912 ("Кровавый четверг"). В 1913-17 глава пр-ва, проводил милитаристскую политику. В июне 1917, в период подъёма революц. и антивоен. движения, ушёл в отставку. Как один из виновников 1-й мировой войны 1914-18, убит восставшими солдатами в день начала всеобщей забастовки, переросшей в бурж.-демократич. революцию.

ТИСА (Tisza) Кальман (16.12.1830, Гест, комитат Бекеш,- 23.3.1902, Будапешт),венгерский гос. и политич. деятель. Помещик. В 60-е гг. был одним из лидеров буржуазной"Партии резолюции", а затем партии Левый центр. Сторонник союза венг. дворянства с Габсбургами и австр. буржуазией, Т. на словах критиковал австровенг. соглашение 1867, стремясь привлечь на свою сторону широкие нар. массы. Отказавшись от мнимой оппозиции соглашению 1867, Т. и его сторонники в 1875 объединились с Деака партией в Либеральную партию, лидером к-рой стал Т. В 1875-90 глава правительства, во внеш. политике выступал за тесное сближение с Германией.

ТИСА, Тисca (венг. Tisza, серб.-хорв. Tisa), река в СССР, Венгрии и Югославии (частично является пограничной между СССР и Румынией, а также между Венгрией и Чехословакией), самый большой левый приток Дуная. Дл. 966 км. Пл. басе. 157,1 тыс. км² (гл. обр. в Румынии - 46% и в Венгрии - 30% терр. бассейна). Берёт начало в Вост. Карпатах, б. ч. течения - по Среднедунайской равнине. Осн. притоки впадают слева (Самош, Кёрёш, Марош). Питание снегово-дождевое; половодье в марте - апреле, отд. летние дождевые паводки, зимой сток незначительный. Ледостав неустойчив (в холодные зимы в течение 1-2,5 мес). Ср. расход воды в ниж. течении (у г. Сента в Югославии) 810 м³/сек. В басе. Т. бывают сильные наводнения (последнее в 1970). Воды реки и её притоков широко используются для орошения.. На Т. (в Венгрии) построены гидроузлы Тисалёк и Кишкёре (с водохранилищем дл. ок. 30 км); в пределах Альфельда от Т. отходят многочисл. оросит, каналы. Судоходна до г. Тисакарад (в Венгрии), в верховьях - лесосплав. На Т.- города Хуст (СССР), Тисафюред, Сольнок, Сегед (Венгрия). А. П. Муранов.

ТИСЕЛИУС (Tiselius) Арне (10.8.1902, Стокгольм,-29.10.1971, Упсала), шведский биохимик, чл. Шведской АН (с 1956 президент). В 1938-68 проф. биохимии и директор Биохимич. ин-та. Осн. труды по методам электрофоретич. и хроматографич. исследований высокомолекулярных соединений. Доказал комплексную природу белков сыворотки крови. Нобелевская пр.(1948).

Лит.: F а r Ь е r Е., Nobel prize winners in chemistry 1901-1950, N. Y., 1953.

ТИСКИ, приспособление для установки и закрепления изделий в удобном для обработки положении, состоящее из корпуса и двух зажимных губок. Различают Т. станочные и слесарные.

Станочные Т., устанавливаемые на металлорежущих станках, используют при фрезеровании, сверлении, строгании и др. операциях механич. обработки. Слесарные Т. устанавливают на верстаках и используют при различных слесарных работах: стуловые - при рубке, правке и др. видах обработки с ударными нагрузками; параллельные, неповоротные и поворотные,- при выполнении более сложных и тонких операций, не связанных с ударами по изделию (прочность губок невысока); ручные - для закрепления небольших изделий при сверлении, опиливании и т. п., если их неудобно или опасно держать руками; специальные - для определённых видов обработки, напр. Т. с отогнутыми губками для снятия фасок.

Сближение губок и зажим изделий в Т. обычно осуществляют вращением рукоятки винта. Наряду с этим применяют клиновые, диафрагменные, эксцентриковые и др. механизмы; в нек-рых конструкциях для перемещения и прижатия подвижной губки используют сжатый воздух (пневматические параллельные Т.). Размер Т. определяется шириной губок и их расхождением. У стуловых Т. эти размеры соответственно до 180 и 200 мм, у параллельных до 140 и 180 мм, у ручных 15-45 и 15-40 мм.

H. А. Щемелев.

ТИСНЕНИЕ, техника художественной обработки кожи, листового металла, бархата и нек-рых других материалов (картона и т. д.) для получения на их поверхности рельефных изображений путём выдавливания. Т. металла производилось обычно посредством наколачивания через мягкую прокладку (кожа, свинец) листиков металла на металлич. или кам. матрицу с рельефным рисунком. Этот способ, известный ещё в иск-ве Др. Египта и др. стран Др. мира, использовался при массовом изготовлении украшений, в т. ч. окладов икон (см. Басма). В 20 в. Т. металла производится обычно при помощи винтового пресса. Т. кожи осуществлялось посредством нагретых металлич. матриц и применялось для книжных переплётов уже с 12 в.; эта техника распространена, в частности, в декоративноприкладном иск-ве прибалтийских республик СССР (рис. 1). Тиснёный узор на бархате выдавливался раскалёнными железными штампами.

В полиграфии Т. получают изображения рисунка или шрифта на переплётной крышке, бумаге или картоне. Выполняется на позолотном прессе. Различают Т. рельефное, наз. также конгревным (см. Конгревное тиснение), и плоскоуглублённое (рис. 2). Во втором случае применяется плоский штамп из цинка или латуни. Т. может быть бескрасочным (наз. блинтовым) или красочным. При красочном Т. изображение образуется с помощью специальной красочной или металлизированной фольги, остающейся в углублениях.

Рис. 1. Шкатулка"Парус". Ручное тиснение по коже. 1965. Художник А. Я. Лехис (Эстонская ССР).

Рис. 2. Тиснение: а -плоскоуглублённое; б -рельефное: 1 - верхняя плита пресса; 2 - штамп; 3 - переплётная крышка; 4 - нижняя плита; 5 - контрштамп.

ТИСО (Tiso) Йосеф (13.10.1887, ВелькаБитча,- 18.4.1947, Братислава), словацкий политич. клерикальный националистич. деятель. Был католич. священником, проф. богословия. Один из идеологов словацких фашистов, с авг. 1938 лидер Словацкой народной партии. В 1938-39 глава созданного словацкими сепаратистами после Мюнхенского соглашения 1938 автономного правительства Словакии. В 1939-45 президент Словацкого "самостоятельного гос-ва" под "охраной" Германии. Один из инициаторов вовлечения Словакии в войну против СССР на стороне фаш. Германии, расправ с участниками нац.-освободит, движения в Словакии. В 1947 казнён по приговору чехословацкого Нар. суда.

ТИСС (Taxus), род хвойных вечнозелёных двудомных, редко однодомных деревьев и кустарников сем. тиссовых. Хвоя очередная, но благодаря изгибанию черешков располагается двурядно на боковых горизонтальных побегах, тёмнозелёная, блестящая с выступающей средней жилкой. Муж. колоски (микростробилы) одиночные, шаровидные. Пыльца без воздушных мешков. Шишки (мегастробилы) одиночные; содержат 1 семя, окружённое красным мясистым присемянником и по виду напоминающее ягоду. Ок. 10 видов, распространённых в Европе, Малой и Вост. Азии, на Кавказе, в Сев. Америке. В СССР 2 вида. Т. ягодный, или негной-дерево (Т. baccata), растёт в Беловежской пуще (Зап. Белоруссия), Буковине (Зап. Украина), Юж. Крыму, на Кавказе. Дерево вые. до 27 м и диам. до 1,5 м. Теневыносливо. Живёт до 2-3 тыс. лет. Его твёрдая прочная красновато-бурая древесинг. высоко ценится и используется в мебельном произ-ве и для токарных работ. Всё растение ядовито (содержит алкалоид таксин), особенно для лошадей. Кустарниковые формы с древности выращивают в виде декоративных изгородей, бордюров, фигурных композиций. Т. остроконечный, или японский (Т. cuspidata), растёт на Д. Востоке, в Китае (Маньчжурия), Корее и Японии. Дерево вые. до 20 м; даёт ценную древесину (т. н. красное, или розовое, дерево). В СССР иногда разводят Т. канадский (Т. canadensis) - кустарниковидное деревце вые. 1-2 м с желтоватой хвоей.

Лит.: Деревья и кустарники СССР, т. 1 М.- Л., 1949; Dal limore W Jackson А. В., A handbook of coniferae and ginkgoaceae, 4 ed., L., 1966. Т.Г.Леонова.

Тисс ягодный; а - побег с шишками; 6 - побег с пыльниковыми колосками; в -пыльниковый колосок; г - еемя с присемянн ником.

ТИССА, река в Европе, левый приток Дуная; см. Тиса.

ТИССАГЕТЫ (греч. Thyssagetai), древние племена, упоминаемые антич. авторами. По свидетельству Геродота и др., Т.- племя, жившее к В. и С.-В. от будинов и савроматов на расстоянии 7 дней пути от будинов. Т. жили в лесистой местности, добывали средства к жизни охотой, питались преим. мясом, кости животных приносили в жертву богам. Обычно Т. относят к племенам, обитавшим в лесной полосе Заволжья и зап. р-нах Урала (по Каме, Вятке, Белой, Чусовой), т. е. в области распространения ананъинской культуры. Нек-рые исследователи связывают их с племенами городецкой культуры Волго-Окского междуречья. Т. принадлежали, возможно, к древним финно-угорским племенам севера Вост. Европы.

Лит.: Геродот, История в девяти книгах, Л., 1972.

ТИССАНДЬЕ (Tissandier) Гастон (21.11. 1843, Париж,-30.8.1899, там же), французский аэронавт. Автор труда "История воздухоплавания" (1878). 15 апреля 1875 в окрестностях Парижа совместно с Г. Т. Сивелем и Ж. Э. Кроче-Спинелли достиг на аэростате высоты ок. 8600 м. В 1883 с братом Альбером разработал проект электрич. винтового аэростата, пробные полёты на к-ром успешно были совершены в 1883 и в 1884.

Соч.: Application de I'electricite a la navigation aerienne, P., 1885; в рус. пер.- Путешествия по воздуху. Рассказы о воздушных шарах и о воздушных путешествиях, М., 1899 (совм. с К. Фламмарионом).

ТИССЕН (Thiefien) Петер Адольф (р. 6.4. 1899, Швейдниц, ныне Свидница, ПНР),

немецкий физико-химик, чл. Герм. АН в Берлине (1957). После окончания Гёттингенского ун-та (1923) работал там же, затем директор ряда химич. ин-тов Германии. В 1945-56 вёл научную работу в СССР. В 1956-64 профессор физич. химии ун-та им. Гумбольдта в Берлине; с 1956 директор Ин-та физич. химии Герм. АН в Берлине. Председатель (в 1957-65) Научно-исследовательского совета ГДР (с 1965 почётный председатель). Осн. труды посвящены неорганич., физич., коллоидной химии и разработке химич. методов исследования. Гос. пр. СССР (1951, 1956). Награждён орденом Ленина и орденом Трудового Красного Знамени. Иностр. чл. АН СССР (1966).

"ТИССЕН" (August Thyssen-Hutte A. G.), крупнейшая металлургич. монополия в ФРГ; см>. Чёрной металлургии монополии.

ТИССЕРАН (Tisserand) Франсуа (13.1. 1845, Нюи-Сен-Жорж, деп. Кот-д'Ор,-20.10.1896, Париж), французский астроном, чл. Парижской АН (с 1878). В 1866 окончил Высшую Нормальную школу. Проф. ун-та и директор (с 1873) обсерватории в Тулузе. В 1878-92 чл. Бюро долгот в Париже и проф. Парижского ун-та, а с 1892 - директор Парижской обсерватории. Труды Т. в основном относятся к области небесной механики; исследуя долгопериодич. возмущения планет, пришёл к выводу, что эти возмущения не могут привести к нарушению устойчивости Солнечной системы; разработал критерий, носящий его имя, к-рый позволяет установить, тождественна ли вновь открытая комета с кометой, открытой ранее. Под руководством Т. с 1884 выходил "Bulletin astronomique".

С о ч.: Traite de mecanique celeste, t. 1-4, P.., 1889 - 96.

ТИССОВЫЕ (Taxaceae), семейство голосеменных растений. Вечнозелёные деревья и кустарники, обычно сильно ветвистые, б. ч. с игольчатыми, линейными или линейно-ланцетовидными, нередко асимметричными листьями. Растения чаще двудомные. Микростробилы (муж. колоски) в пазухах листьев, одиночные или собраны в серёжки. Мегастробилы сильно редуцированы (не имеют формы шишки), у основания окружены неск. парами чешуевидных листьев и несут 1 семязачаток. Зрелые семена окружены мясистой кровелькой (ариллусом). Ок. 20 видов (произрастают гл. обр. в Сев. полушарии), объединяемых в 5 родов: тисе, торрея, Pseudotaxus (1 вид, Китай), Austrotaxus (1 вид, H. Каледония) и Amentotaxus (неск. видов; Китай, Вьетнам).

ТИССЭ Эдуард Казимирович [1(13).4. 1897, Лиепая,-18.11.1961, Москва], советский оператор, засл. деятель иск-в РСФСР (1935) и Латв. ССР (1947). Чл. КПСС с 1940. Работал в кино с 1914 (в Лиепае), снимал первые латыш, документальные и хроникальные фильмы, в качестве воен. кинокорреспондента - события Гражд. войны 1918-20. Его снимки В. И. Ленина вошли в документальный фильм "Владимир Ильич Ленин" (1949). Был оператором фильмов реж. С. М. Эйзенштейна: "Стачка" (1925),"Броненосец „Потёмкин"" (1925), "Октябрь" (1927), "Старое и новое" (1929), "Бежин луг" (1937), "Александр Невский" (1938), "Иван Грозный" (1945; 2-я серия совм. с А. H. Москвиным, 1958). Работал и с др. режиссёрами - "Встреча на Эльбе" (1949), "Композитор Глинка" (1952). Выступил как режиссёр (с 3. М. Аграненко) и был оператором фильма "Бессмертный гарнизон" (1956). Наряду с Москвиным и А. Д. Головнёй Т. является родоначальником сов. операторской школы. С 1921 преподавал во ВГИКе (с 1943 -проф.). Гос. пр. СССР (1946, 1949, 1950). Награждён 2 орденами Трудового Красного Знамени.

ТИСТА (Tista), река на С.-В. Индии (в Сиккиме и Зап. Бенгалии) и в Бангладеш, правый приток Брахмапутры. Дл. 470 км, пл. басе. ок. 12 тыс. км. Берёт начало из ледника Тиста в Б. Гималаях; в верх, течении протекает в глубоком ущелье; ниже г. Калимпонг выходит на Индо-Гангскую равнину, где образует огромный конус выноса. Ср. расход воды ок. 1000 м³/сек.. Половодье (в июле -августе) обычно сопровождается опустошит, наводнениями и разливами, в результате к-рых в низовьях Т. часто меняет русло. На равнине судоходна. В долине Т.- гг. Калимпонг, Джалпаигури (Индия).

ТИСТЛВУД (Thistlewood) Артур (1774, Топхолм, близ Линкольна,-1.5. 1820, Лондон), английский революционердемократ. Испытал значит, влияние идей Великой франц. революции. Был одним из организаторов (1814) общества последователей Т. Спенса. Отстаивал идею ниспровержения существовавшей политич. системы. Высказываясь за применение насильственных методов борьбы, Т. склонялся к заговорщической тактике. Подвергался неоднократным арестам. После событий при "Питерлоо" (1819) составил новый заговор, предусматривавший террористич. акты против членов пр-ва. Отсутствие у Т. и его группы массовой базы предопределило неудачу заговора, раскрытого властями (с помощью провокатора Дж. Эдвардса). Т. вместе с 4 своими соратниками был повешен.

Лит.: Черняк Е. Б., Демократическое движение в Англии. 1816-1820, М., 1957.

ТИСУЛЬ, посёлок гор. типа, центр Тисульского р-на Кемеровской обл. РСФСР. Расположен в 45 км к Ю. от ж.-д. ст. Тяжин (на Транссибирской магистрали) и в 270 км к С.-В. от г. Кемерово. Добыча золота. Заготовка и переработка древесины.

ТИСЫ КУЛЬТУРА, тисская культура, неолитич. культура (4-е тыс. до н. э.), распространённая в басе, р. Тисы на терр. Венгрии. Поселения располагались на берегах рек (на Ю.- долговременные, с прямоугольными наземными жилищами, на С.- кратковременные, с жилищами-землянками). Керамика: сосуды для хранения зерна, чаши на ножках, кувшины, миски, часто с многоцветной росписью. Орудия труда: кам. тёсла и молоты, топоры из рога. Осн. занятия населения - земледелие, скотоводство, рыболовство, охота. Обнаружены также погребения в скорченном положении.

Лит.: М о н г а и т А. Л., Археология Западной Европы. Каменный век, М., 1973.

ТИТ Флавий Веспасиан (Titus Flavius Vespasianus) (39-81), римский император в 79-81, из династии Флавиев. Сын и преемник Веспасиана. В 73-79, будучи соправителем Веспасиана, вёл борьбу с аристократич. сенаторской оппозицией. Став императором, правил в согласии с сенатом. Расходовал значит, средства на ликвидацию последствий мора и пожара в Риме в 80, извержения Везувия

24 авг. 79 (от к-рого погибли гг. Помпеи, Геркуланум и Стабии), а также на раздачи, зрелища и обществ, строительство (было закончено строительство Колизея, терм и т. д.). Антич. авторы изображают Т. прекрасным императором, "утехой рода человеческого" (см., напр., Suet., Titus, 1).

ТИТАН (лат. Titanium), Ti, хим. элемент IV гр. периодич. системы Менделеева; ат. н. 22, ат. м. 47,90; имеет серебристобелый цвет, относится к лёгким металлам. Природный Т. состоит из смеси пяти стабильных изотопов: ⁴⁶Ti (7,95%), ⁴⁷Ti (7,75%), ⁴⁸Ti (73,45%), ⁴⁹Ti (5,51%), ⁵⁰Ti (5,34%). Известны искусственные радиоактивные изотопы ⁴⁵Ti (T_1/2 = = 3,09ч), ⁵¹Ti (Т,_/2 = 5,79 мин) и др.

Историческая справка. Т. в виде двуокиси был открыт англ, любителем-минералогом У. Грегором в 1791 в магнитных железистых песках местечка Менакан (Англия); в 1795 нем. химик М. Г. Клапрот установил, что минерал рутил представляет собой природный окисел этого же металла, названного им "титаном" [в греч. мифологии титаны - дети Урана (Неба) и Геи (Земли)]. Выделить Т. в чистом виде долго не удавалось; лишь в 1910 амер. учёный М. А. Хантер получил металлический Т. нагреванием его хлорида с натрием в герметичной стальной бомбе; полученный им металл был пластичен только при повышенных темп-рах и хрупок при комнатной из-за высокого содержания примесей. Возможность изучать свойства чистого Т. появилась только в 1925, когда нидерл. учёные А. Ван-Аркел и И. де Бур методом термич. диссоциации иодида титана получили металл высокой чистоты, пластичный при низких темп-рах.

Распространение в природе. Т.- один из распространённых элементов, ср. содержание его в земной коре (кларк) составляет 0,57% по массе (среди конструкционных металлов по распространённости занимает 4-е место, уступая железу, алюминию и магнию). Больше всего Т. в основных породах т. н. "базальтовой оболочки" (0,9%), меньше в породах "гранитной оболочки" (0,23%) и ещё меньше в ультраосновных породах (0,03%) и др. К горным породам, обогащённым Т., относятся пегматиты основных пород, щелочные породы, сиениты и связанные с ними пегматиты и др. Известно 67 минералов Т., в основном магматич. происхождения; важнейшие - рутил и ильменит (см. также Титановые руды).

В биосфере Т. в основном рассеян. В мор. воде его содержится 10-⁷%; Т.- слабый мигрант.

Физические свойства. Т. существует в виде двух аллотропических модификаций: ниже темп-ры 882,5 °С устойчива а-форма с гексагональной плотноупакованной решёткой (а = 2,951А, с = 4,679А), a выше этой темп-ры -в-форма с кубич. объёмно-центрированной решёткой а = 3,269 А. Примеси и легирующие добавки могут существенно изменять температуру а/Р превращения.

Плотность а-формы при 20 °С 4,505 г/см³, a при 870 °С 4,35 г/см³; в-формы при 900 °С 4,32 г/см³; ат. радиус Ti 1,46 А, ионные радиусы Ti+ 0,94 А, Ti²⁺ 0,78 A, Ti³+ 0,69 A, Ti⁴+ 0,64 А; Тпл 1668±5 С, Ткип 3227 °С; теплопроводность в интервале 20-25 °С 22,065

вт/(м -К) [0,0527 кал/(см -сек -°С)]; температурный коэфф. линейного расширения при 20 °С 8,5 -10-⁶, в интервале 20-700 °С 9,7-10-⁶; теплоёмкость 0,523 кдж/(кг -К) [0,1248 кал/(г°С)]; удельное электросопротивление 42,1-10-⁶ ом-см при 20 °С; температурный коэфф. электросопротивления 0,0035 при 20 °С; обладает сверхпроводимостью ниже 0,38 ±0,01 К. Т. парамагнитен, удельная магнитная восприимчивость (3,2±0,4)- 10-⁶ при 20 °С. Предел прочности 256 Мн/м² (25,6 кгс/мм²), относительное удлинение 72% , твёрдость по Бринеллю менее 1000 Мн/м²(100 кгс/мм²). Модуль нормальной упругости 108 000 Мн/м² (10 800 кгс/мм²). Металл высокой степени чистоты ковок при обычной темп-ре.

Применяемый в пром-сти технич. Т. содержит примеси кислорода, азота, железа, кремния и углерода, повышающие его прочность, снижающие пластичность и влияющие на темп-ру полиморфного превращения, к-рое происходит в интервале 865-920 °С. Для технич. Т. марок ВТ1-00 и ВТ1-0 плотность ок. 4,32 г/см³, предел прочности 300-550 Мн/м² (30-55кгс/мм²), относительное удлинение не ниже 25%, твёрдость по Бринеллю 1150-1650 Мн/м²(115-165 кгс/мм²). Конфигурация внешней электронной оболочки атома Ti 3d²4s².

Химические свойства. Чистый Т.-химически активный переходный элемент, в соединениях имеет степени окисления + 4, реже + 3 и + 2. При обычной темп-ре и вплоть до 500-550 °С коррозионно устойчив, что объясняется наличием на его поверхности тонкой, но прочной окисной плёнки.

С кислородом воздуха заметно взаимодействует при темп-ре выше 600 °С с образованием ТiO₂ (см. также Титана окислы). Тонкая титановая стружка при недостаточной смазке может загораться в процессе механической обработки. При достаточной концентрации кислорода в окружающей среде и повреждении окисной плёнки путём удара или трения возможно загорание металла при комнатной темп-ре и в сравнительно крупных кусках.

Окисная плёнка не защищает Т. в жидком состоянии от дальнейшего взаимодействия с кислородом (в отличие, напр., от алюминия), и поэтому его плавка и сварка должны проводиться в вакууме, в атмосфере нейтрального газа или под флюсом. Т. обладает способностью поглощать атм. газы и водород, образуя хрупкие сплавы, непригодные для практич. использования; при наличии активированной поверхности поглощение водорода происходит уже при комнатной темп-ре с небольшой скоростью, к-рая значительно возрастает при 400 °С и выше. Растворимость водорода в Т. является обратимой, и этот газ можно удалить почти полностью отжигом в вакууме. С азотом Т. реагирует при темп-ре выше 700 °С, причём получаются нитриды типа TiN; в виде тонкого порошка или проволоки Т. может гореть в атмосфере азота. Скорость диффузии азота и кислорода в Т. значительно ниже, чем водорода. Получаемый в результате взаимодействия с этими газами слой отличается повышенными твёрдостью и хрупкостью и должен удаляться с поверхности титановых изделий путём травления или механич. обработки. Т. энергично взаимодействует с сухими галогенами (см. Титана галогениды), по отношению к влажным галогенам устойчив, т. к. влага играет роль ингибитора.

Металл устойчив в азотной к-те всех концентраций (за исключением красной дымящейся, вызывающей коррозионное растрескивание Т., причём реакция иногда идёт со взрывом}, в слабых растворах серной к-ты (до 5% по массе). Соляная, плавиковая, концентрированная серная, а также горячие органич. к-ты: щавелевая, муравьиная и трихлоруксусная реагируют с Т.

Т. коррозионно устойчив в атмосферном воздухе, мор. воде и мор. атмосфере, во влажном хлоре, хлорной воде, горячих и холодных растворах хлоридов, в различных технологич. растворах и реагентах, применяемых в химич., нефтяной, бумагоделательной и др. отраслях пром-сти, а также в гидрометаллургии. Т. образует с С, В, Se, Si металлоподобные соединения, отличающиеся тугоплавкостью и высокой твёрдостью. Карбид TiC (tax 3140 °С) получают нагреванием смеси TiO₂ с сажей при 1900-2000 °С в атмосфере водорода; нитрид TiN (tan 2950 °С) - нагреванием порошка Т. в азоте при темп-ре выше 700 °С. Известны силициды TiSi₂, TisSis, TiSi и бориды TiB, Ti₂B₅, TiB₂. При темп-pax 400-600 °C Т. поглощает водород с образованием твёрдых растворов и гидридов (TiH, TiH₂). При сплавлении ТЮ₂ со щелочами образуются соли титановых к-т мета- и ортотитанаты (напр., Na₂TiOs и Na₄TiO₄), а также полититанаты (напр., Na₂Ti₂O₅ и Na₂Ti₃O₇). К титанатам относятся важнейшие минералы Т., напр, ильменит РеТ10з, перовскит СаТЮз. Все титанаты малорастворимы в воде. Двуокись Т., титановые к-ты (осадки), а также титанаты растворяются в серной к-те с образованием растворов, содержащих титанилсульфат TiOSO₄. При разбавлении и нагревании растворов в результате гидролиза осаждается Н₂ТiOз, из к-рой получают двуокись Т. При добавлении перекиси водорода в кислые растворы, содержащие соединения Ti (IV), образуются перекисные (надтитановые) к-ты состава Н₄ТiO₅ и H₄TiO₈ и соответствующие им соли; эти соединения окрашены в жёлтый или оранжево-красный цвет (в зависимости от концентрации Т.), что используется для аналитич. определения Т.

Получение. Наиболее распространённым методом получения металлич. Т. является магниетермич. метод, т. е. восстановление тетрахлорида Т. металлич. магнием (реже - натрием):

В обоих случаях исходным сырьём служат окисные руды Т.- рутил, ильменит и др. В случае руд типа ильменитов Т. в форме шлака отделяется от железа путём плавки в электропечах. Шлак (так же, как рутил) подвергают хлорированию в присутствии углерода с образованием тетрахлорида Т., к-рый после очистки поступает в восстановительный реактор с нейтральной атмосферой.

Т. по этому процессу получается в губчатом виде и после измельчения переплавляется в вакуумных дуговых печах на слитки с введением легирующих добавок, если требуется получить сплав. Магниетермич. метод позволяет создать крупное промышленное производство Т. с замкнутым технологич. циклом, т. к. образующийся при восстановлении побочный продукт - хлорид магния направляется на электролиз для получения магния и хлора.

В ряде случаев для произ-ва изделий из Т. и его сплавов выгодно применять методы порошковой металлургии. Для получения особо тонких порошков (напр., для радиоэлектроники) можно использовать восстановление двуокиси Т. гидридом кальция.

Мировое произ-во металлич. Т. развивалось весьма быстро: ок. 2 т в 1948, 2100 т в 1953, 20 000 т в 1957; в 1975 оно превысило 50 000 т.

Применение. Основные преимущества Т. перед др. конструкционными металлами: сочетание лёгкости, прочности и коррозионной стойкости. Титановые сплавы по абсолютной, а тем более по удельной прочности (т. е. прочности, отнесённой к плотности) превосходят большинство сплавов на основе др. металлов (напр., железа или никеля) при темп-pax от -250 до 550 °С, а по коррозионности они сравнимы со сплавами благородных металлов (см. также Лёгкие сплавы). Однако как самостоятельный конструкционный материал Т. стал применяться только в 50-е гг. 20 в. в связи с большими технич. трудностями его извлечения из руд и переработки (именно поэтому Т. условно относили к редким металлам). Осн. часть Т. расходуется на нужды авиац. и ракетной техники и мор. судостроения (см. также Титановые сплавы). Сплавы Т. с железом, известные под назв. "ферротитан" (20-50% Т.), в металлургии качественных сталей и специальных сплавов служат легирующей добавкой и раскислителем.

Технич. Т. идёт на изготовление ёмкостей, хим. реакторов, трубопроводов, арматуры, насосов и др. изделий, работающих в агрессивных средах, напр, в химическом машиностроении. В гидрометаллургии цветных металлов применяется аппаратура из Т. Он служит для покрытия изделий из стали (см. Титанирование). Использование Т. даёт во мн. случаях большой технико-экономич. эффект не только благодаря повышению срока службы оборудования, но и возможности интенсификации процессов (как, напр., в гидрометаллургии никеля). Биологич. безвредность Т. делает его превосходным материалом для изготовления оборудования для пищ. пром-сти и в восстановительной хирургии. В условиях глубокого холода прочность Т. повышается при сохранении хорошей пластичности, что позволяет применять его как конструкционный материал для криогенной техники. Т. хорошо поддаётся полировке, цветному анодированию и др. методам отделки поверхности и поэтому идёт на изготовление различных художественных изделий, в т. ч. и монументальной скульптуры. Примером может служить памятник в Москве, сооружённый в честь запуска первого искусственного спутника Земли. Из соединений титана практич. значение имеют окислы Т., галогениды Т., а также силициды Т., используемые в технике высоких темп-р; бориды Т. и их сплавы, применяемые в качестве замедлителей в ядерных энергетич. установках благодаря их тугоплавкости и большому сечению захвата нейтронов. Карбид Т., обладающий высокой твёрдостью, входит в состав инструментальных твёрдых сплавов, используемых для изготовления режущих инструментов и в качестве абразивного материала.

Двуокись титана и титанат бария служат основой титановой керамики, а титанат бария - важнейший сегнетоэлектрик. С. Г. Глазунов.

Титан в организме. Т. постоянно присутствует в тканях растеяий и животных. В наземных растениях его концентрация - ок. 10^~4 % , в морских- от 1,2-10~³ до8-10~²%, в тканях наземных животных - менее 2-10~⁴%, морских - от 2-10-⁴ до 2-10-²%. Накапливается у позвоночных животных преимущественно в роговых образоваяиях, селезёнке, надпочечниках, щитовидной железе, плаценте; плохо всасывается из желудочно-кишечного тракта. У человека суточное поступление Т. с продуктами питания и водой составляет 0,85 мг; выводится с мочой и калом (0,33 и 0,52 мг соответственно). Относительно малотоксичен.

Лит.: Глазунов С. Г., Моисеев В. H., Конструкционные титановые сплавы, М., 1974; Металлургия титана, М., 1968; ГорощенкоЯ. Г., Химия титана, [ч. 1-2]. К., 1970-72; Z wicker U., Titan und Titanlegierungen, В., 1974; В о w e п H. I. М., Trace elements in biochemistry, L.- N. Y., 1966.

ТИТАН, спутник планеты Сатурн, диаметр ок. 5 тыс. км, ср. расстояние от центра планеты 1223 тыс. км. Открыт в 1655 X. Гюйгенсом. См. Спутники планет.

ТИТАНА ГАЛОГЕНИДЫ, соединения титана с галогенами общей формулы TiX_n (где X - галоген, п =2 -4). Высшие галогениды TiX₄ более устойчивы и лучше изучены, чем низшие. Тетрагалогениды TiX₄ образуются при взаимодействии титана с сухими галогенами: с фтором при 150 °С, хлором при 300 "С, бромом при 360 °С, иодом при 55 °С; наиболее важными из них для практич. применения являются хлориды и иодиды. Тетрахлорид титана TiCl₄ - бесцветная тяжёлая жидкость с резким запахом, плотность 1,727 г/см³при 20 °С, Tп 136 °С, на воздухе дымит. Получают действием хлора на смесь ТЮ₂ с углём при 700-800 °С; служит исходным продуктом для пром. произ-ва металлич. титана, а также применяется в военном деле для создания дымовых завес, что можно описать реакцией: ТiСl₄+2Н₂О = ТiО₂+ 4НС1. Тетраиодид титана TiI₄- краснобурые кристаллы с металлич. блеском, плотность 4,27-4,40г/см³, tnj, 150-156 °С, Ткип 377 °С. Используется для глубокого рафинирования загрязнённого примесями титана.

ТИТАНА ОКИСЛЫ, соединения титана с кислородом TiO, Ti₂Оз, ТiO₂. Кроме того, в интервале составов ТiO₂.Ti₂O₃ известен ряд промежуточных окислов. Наиболее распространённым и важным для технич. целей Т. о. является двуокись ТiO₂, встречающаяся в природе в виде минералов рутила, анатаза и брукита. В чистом виде ТiO₂ представляет собой белый порошок (T_пл 1830-1850 °С). Получают технич. TiO₂ из рутила, из комплексных титано-железных руд типа ильменитов сернокислотным методом; окислением TiCl₄ в плазменной струе кислорода при 1500-2000 К или сжиганием TiCl₄ в кислороде. Окисные руды титана используются как сырьё для произ-ва металлич. титана (см. Титан). ТiO₂ широко применяется для изготовления высококачественной белой краски (титановые белила), а также в качестве пигмента и наполнителя в резиновой пром-сти, в произ-ве пластмасс, искусственного волокна, в бумажной, кожевенной, металлургич. и нек-рых др. отраслях пром-сти. С. Г. Глазунов.

ТИТАНАТЫ, соли титановых кислот; см. Титан.

ТИТАНИРОВАНИЕ, покрытие тонким слоем металлического титана какогонибудь др. материала, обычно стали, для повышения коррозионной стойкости. Т. может осуществляться путём конденсации паров титана на поверхности изделия, для чего металл расплавляют и перегревают с помощью электронного луча в глубоком вакууме. Таким способом наносят титановую плёнку не только на металлы, но и на стекло и др. материалы. Диффузионный метод Т. заключается в нанесении спец. пасты, содержащей порошкообразный титан, и последующем отжиге в вакууме или нейтральной среде. Т. можно производить и путём напыления. Т. позволяет значительно сократить расходы на изготовление крупных автоклавов и др. хим. оборудования, работающего в условиях повышенного коррозионного воздействия. К Т. можно отнести также внутр. облицовку стальных ёмкостей тонкими листами титана.

ТИТАНИТ, с ф е н, минерал из группы островных силикатов; химич. формула CaTiO[SiO₄]. В качестве примеси содержит Fe²⁺, Fe³⁺, до 12% (Ce,Y)₂O₃ (в кейльгауите - разновидности Т.), Mn, Sn, Nb, Cr. Кристаллизуется в моноклинной системе. Образует обычно одиночные кристаллы в виде уплощенных призм, имеющих в поперечном сечении характерную клиновидную форму, а также зернистые агрегаты. Цвет жёлтый, коричневый, зелёный, иногда чёрный, красноватый. Блеск алмазный. Тв. по минералогич. шкале 5-6; плотность 3300-3600 кг!м². Т.- широко распространённый акцессорный минерал магматич. горных пород (наиболее часто встречается в щелочных породах; иногда -в метаморфич. гнейсах и др. породах, а также в гидротермальных образованиях). При значит, скоплении - сырьё для получения Ti.

ТИТАНИЯ, спутник планеты Уран, диаметр ок. 1800 км, ср. расстояние от центра планеты ок. 439 тыс. км, открыт в 1787 В. Гершелем. Плоскость орбиты Т. почти перпендикулярна плоскости орбиты Урана. См. Спутники планет.

ТИТАНОВАЯ КЕРАМИКА, керамические материалы, обладающие свойствами сегнетоэлектриков, на основе соединений титана, гл. обр. двуокиси титана (TiO₂) и титаната бария (ВаТiO₃). Т. к. на основе ТiO₂ характеризуется высокой диэлектрической проницаемостью (Е = = 20-170), малыми диэлектрическими потерями и широко используется в произ-ве конденсаторов электрических под назв. т и к о н д (от титан и конденсатор). Тиконды имеют отрицат. температурный коэфф. диэлектрической проницаемости ТКе, колеблющийся от -5-10-⁵ до - 13-10-⁴ 1/°С. У Т. к., в состав к-рой наряду с ТiO₂ входят окислы магния, алюминия и циркония, ТК₆ может быть также положительным (от -8 • 10~⁵ до 3-10-⁵). Такая Т. к. обладает стабильной диэлектрич. проницаемостью в определённом интервале темп-р (20-80 °С) и наз. термоконд (от термостабильный и конденсатор). Изделия из керамич. материалов на основе ТiO₂ получают прессованием, отливкой и т. д. Обжигают Т. к. при темп-рах 1250-1350 °С в слабоокислит. среде, чтобы избежать восстановления ТЮ₂.

Из Т. к. на основе ВаТЮ₂ изготовляют пьезоэлементы (см. Пьезоэлектрическая керамика, Пьезоэлектрические материалы). _г А. И. Булавин.

ТИТАНОВЫЕ РУДЫ, природные минеральные образования, содержащие титан в таких соединениях и концентрациях, при к-рых пром. использование технически возможно и экономически целесообразно. Гл. минералы: ильменит (43,7-52,8% ТiO₂), рутил, анатаз и брукит (94,2-99,0%), лейкоксен (56,3-96,4%), лопарит (38,3-41,0% ), титанит (33,7-40,8%), перовскит (38,7-58,9%), титаномагнетит.

Месторождения Т. р. делятся на магматич., экзогенные и метаморфогенные. Магматич. месторождения связаны с ультраосновными, основными и щелочными породами, содержат 7-32% ТЮ₂. Встречаются вкрапленные и сплошные Т. р., имеющие пластовую или жилообразную форму. Переходы между вкрапленными и сплошными Т. р. обычно постепенные. Наряду с ильменитом в них содержатся титаномагнетит и гематит. Крупные магматич. месторождения известны в СССР, Канаде, США, Норвегии, ЮАР, Индии. Среди экзогенных месторождений Т. р. выделяются: ильменитовые и рутиловые в корах выветривания (3-30% TiO₂); элювиально-делювиальные и аллювиальные россыпи ильменита (0,5-25% TiOz); прибрежно-морские (древние и современные) россыпи ильменита, лейкоксена, рутила (0,5-35% ТiO₂), а также циркона, монацита и др. Прибрежно-морские россыпи - осн. пром. тип Т. р. Для них характерны пластовые и линзообразные залежи, мощность к-рых достигает неск. десятков м, а протяжённость неск. десятков км при ширине до неск. тысяч м. Крупные россыпи известны в СССР, Австралии, Индии, Бразилии, Новой Зеландии, Малайзии, Шри-Ланке, Сьерра-Леоне. Среди метаморфогенных месторождений выделяются песчаники с лейкоксеном (8-10% ТiO₂); ильменит-магнетитовые в амфиболитах (12,2% ТЮ₂); рутиловые в гнейсах, хлоритовых сланцах и др.

В Т. р., кроме Ti, обычно содержатся Fe, V, Zr, TR, Sc. Для обогащения Т. р. применяются гравитационная и магнитная сепарация, флотация. Общие запасы в капиталистич. и развивающихся странах ок. 660 млн. т. Произ-во титановых концентратов в 1971 в этих странах составило: 3,6 млн. т ильменитового, 0,42 млн. т рутилового. Осн. производители титановых концентратов за рубежом (в млн. т): Австралия 1,18; США 0,66; Норвегия 0,64. В Канаде произведено 0,77 млн. т титанового шлака, содержащего 70% ТiO₂.

Лит.: Малышев И. И., Закономерности образования и размещения месторождений титановых руд, М., 1957; Б о р и с е нко Л. Ф.. Месторождения титана, в кн.: Рудные месторождения СССР, т. 1, М., 1974. Л. Ф. Борисенко.

ТИТАНОВЫЕ СПЛАВЫ, сплавы на основе титана. Лёгкость, высокая прочность в интервале темп-р от криогенных (-250 °С) до умеренно высоких (300-600 °С) и отличная коррозионная стойкость обеспечивают Т. с. хорошие перспективы применения в качестве конструкционных материалов во мн. областях, в частности в авиации и др. отраслях трансп. машиностроения.

Т. с. получают путём легирования титана след, элементами (числа в скобках -максимальная для пром. сплавов концентрация легирующей добавки в % по массе): А1 (8), V (16), Mo (30), Mn (8), Sn (13), Zr (10), Cr (10), Cu (3), Fe (5), W (5), Ni (32), Si (0,5); реже применяется легирование Nb (2) и Та (5). Как микродобавки применяются Pd (0,2) для повышения коррозионной стойкости и В (0,01) для измельчения зерна. Легирующие добавки имеют различную растворимость в а- и |3-Ti и изменяют темп-ру а/в-превращения. Алюминий, а также кислород и азот, предпочтительнее растворяющиеся в a-Ti, повышают эту темп-ру по мере увеличения их концентрации, что ведёт к расширению области существования a-модификации; такие элементы наз. а-стабилизаторами. Sn и Zr хорошо растворяются в обеих аллотропич. модификациях титана и очень мало влияют на темп-ру a/в-превращения; они относятся к т. н. нейтральным упрочнителям. Все остальные добавки к пром. Т. с. предпочтительнее растворяются в (3-Ti, являются в-стабилизаторами и снижают температуру полиморфного превращения титана. Их растворимость в a- и в-модификациях титана меняется с температурой, что позволяет упрочнять сплавы, содержащие эти элементы, путём закалки и старения.

В связи с наличием полиморфизма титана и его способностью образовывать твёрдые растворы и хим. соединения со мн. элементами диаграммы состояния Т. с. отличаются большим разнообразием. Однако в пром. Т. с. концентрация легирующих элементов, как правило, не выходит за пределы твёрдых растворов на основе a-Ti и в-Ti и металлидные фазы обычно не наблюдаются.

В нелегированном титане, а также в сплавах титана с а-стабилизаторами и нейтральными упрочнителями нельзя зафиксировать высокотемпературную в-модификацию путём закалки ввиду наличия мартенситного превращения, в результате .к-рого образуется вторичная сс-фаза игольчатой формы. В сплавах же с в-стабилизаторами можно, в зависимости от концентрации, зафиксировать любое количество в-фазы вплоть до 100%. На сплошную в-структуру могут закаливаться двойные сплавы, содержащие не менее 4% Fe, 7% Mn, 7% Cr, 10% Mo, 14% V, 35% Nb, 50% Та; эти концентрации наз. критическими. В закалённых сплавах докритического и критического составов в-фаза является нестабильной и при последующей низкотемпературной обработке (старении) распадается с образованием дисперсных выделений вторичной а-фазы, что даёт эффект упрочнения. В сплавах закритического состава (напр., Ti -30% Mo) образуется стабильная в-фаза и эффекта упрочнения не наблюдается.

Общепринято деление пром. Т. с. на 3 группы по типу структуры. К сплавам на основе a-структуры относятся сплавы с Al, Sn и Zr, а также с небольшим количеством в-стабилизаторов (0,5-2%). Ввиду незначит. количества или даже отсутствия в их структуре 3-фазы они практически не упрочняются термич. обработкой и поэтому относятся к категории сплавов средней прочности (о_b = 700-950 Мн/м , или 70-95 кгс/мм²). Листовая штамповка этих Т. с. возможна только вгорячую. Достоинства a-сплавов - отличная свариваемость, высокий предел ползучести и отсутствие необходимости в термич. обработке, а также отличные литейные свойства, что важно для фасонного литья. Малолегированные a-сплавы, а также относимый к этой группе технич. титан, имеющие предел прочности менее 700 Мн/м² (70 кгс/мм²), поддаются листовой штамповке вхолодную. Двухфазные а+ в-сплавы - наиболее многочисл. группа пром. Т. с. Эти сплавы отличаются более высокой технологич. пластичностью, чем a-сп лавы, и вместе с тем могут быть термически обработаны до очень высокой прочности (o_b = 1500-1800 Мн/м², или 150-180 кгс/мм²); они могут обладать высокой жаропрочностью. К недостаткам двухфазных сплавов следует отнести несколько худшую свариваемость по сравнению со сплавами предыдущей группы, т. к. в зоне термич. влияния возможно появление хрупких участков и образование трещин, для предотвращения чего требуется спец. термич. обработка после сварки. Сплавы на основе |3-с труктуры имеют наиболее высокую технологич. пластичность и хорошо поддаются листовой штамповке вхолодную; после старения приобретают высокую прочность; хорошо свариваются, но сварные соединения нельзя подвергать упрочняющей термич. обработке из-за охрупчивания, что ограничивает применение сплавов этого типа. Др. недостатком в-сплавов является сравнительно невысокая предельная рабочая темп-ра - примерно 300 °С; при более высоких темп-рах большинство сплавов этого типа становится хрупким.

Химический состав пром. Т. с., выпускаемых в СССР, приведён в табл. 1 (с разбивкой по типу структуры). По областям применения и виду полуфабрикатов можно приблизительно подразделить сплавы на след, группы: свариваемые сплавы преимущественно для листов (ВТ5-1, ОТ4-0, ОТ4-1, ОТ4, ВТ20, ВТ6С, ВТ14, ВТ15); сплавы повышенной прочности для штамповок (ВТ5, ВТ6, ВТ14, ВТ16, ВТ22); жаропрочные сплавы для штамповок (ВТЗ-1, ВТ8, ВТ9, ВТ18). Сплав ВТ6С специально рекомендуется для баллонов высокого давления, все жаропрочные сплавы - для дисков, лопаток и др. деталей компрессоров газотрубных двигателей, сплав ВТ22 - для массивных нагруженных штамповок, сплав ВТ16 - для болтов. В случае необходимости (напр., при изготовлении

штампосварных конструкций) все листовые сплавы могут применяться для изготовления штамповок.

Механические свойства Т. с. в отожжённом и термически упрочнённом состоянии приведены в табл. 2. Кроме обычной термич. обработки, состоящей из закалки и старения, применяются различные режимы отжига, термомеханич. обработка (напр., закалка из-под штампа с последующим старением), а также изотермич. деформация (медленная штамповка в штампах, нагретых до темп-ры деформации). В последнем случае достигаются очень однородные и высокие механич, свойства. Титан и его сплавы могут подвергаться ковке, объёмной и листовой штамповке, прокатке, прессованию, волочению; из них можно получать те же полуфабрикаты, что и из др. конструкционных металлов, с учётом повышенной склонности титана к окислению при нагреве. Рекомендуется применять защитные эмалевые покрытия, к-рые при обработке давлением одновременно являются технологич. смазками. Термич. обработку следует проводить в печах с нейтральной атмосферой или в вакууме. Большинство пром. Т. с. имеют довольно узкий интервал кристаллизации и поэтому обладают удовлетворительными литейными свойствами. Для получения фасонных отливок предпочтительнее a-сплавы, к-рые, кроме хороших литейных свойств, позволяют заваривать дефекты. Наиболее употребительный в СССР литейный Т. с.- сплав ВТ5Л. Для деталей повышенной прочности применяются сплавы ВТ6Л, ВТ9Л, ВТ20Л и др. В качестве материала для форм используются спец. керамические и графитовые смеси, а также стальные кокили.

В стадии пром. разработки находятся высоколегированные сплавы Ti - Ni, представляющие собой по составу практически чистое хим. соединение никелид титана. Сплавы такого типа, получившие назв. "нитинол", обладают способностью при определённых условиях восстанавливать свою первоначальную форму после нек-рой пластич. деформации ("эффект памяти"), что используется, напр., в автоматич. реле противопожарных устройств и т. п.

Табл. 1.-Химический состав промышленных титановых

сплавов СССР

	Тип сплава	Марка сплава	Химический состав, % (остальное Ti)
			Al	V	Mo	Mn	Cr	Si	другие элементы
	a	ВТ5	4,3-6,2	-	-	-	-	-	-
		ВТ5-1	4,5-6,0	-	-	-	-	-	2-3 Sn
	Псевдо-a	ОТ4-0	0,2-1,4	-	-	0,2-1,3		-	-
		ОТ4-1	1,0-2,5	-	-	0,7-2,0	-	-	-
		ОТ4	3,5-5,0	-	-	0,8-2,0	-	-	-
		ВТ20	6,0-7,5	0,8-1,8	0,5-2,0		-	-	1,5-2,5 Zr
		ВТ18	7,2-8,2	-	0,2-1,0	-	-	0,18-0,5	0,5-1,5 Nb 10-12 Zr
	a+в	ВТ6С	5,0-6,5	3,5-4,5	-	-	-	-	-
		ВТ6	5,5-7,0	4,2-6,0	-	-	-	-	-
		ВТ8	6,0-7,3	-	2,8-3,8	-	-	0,20-0,4-1	-
		ВТ9	5,8-7,0	-	2,8-3,8	-	-	0,20-0,36	0,8-2,5 Zr
		ВТЗ-1	5,5-7,0	-	2,0^3,0	-	1,0-2,5	0,15-0,40	0,2-0,7 Fe
		ВТ14	4,5-6,3	0,9-1,9	2,5-3,8	-	-	-	-
		ВТ16	1,6-3,0	4,0-5,0	4,5-5,5	-	-	-	-
		ВТ22	4,0-5,7	4,0-5,5	4,5-5,0	-	0,5-2,0	-	0,5-1,5 Fe
	в	ВТ15	2,3-3,6	-	6,8-8,0	-	9,5-11,0	-	1,0 Zr

Табл. 2. - Механические свойства титановых сплавов

(типичные)

	Марка сплава	Вид полуфабриката	Размеры (диаметр прутка или толщина листа, мм)	Режим термообработки	Предел прочности, Мн/мг (0,1 кгс/ммг)	Относительное удлинение. %
	ВТ5	Пруток	10-60	Отжиг	750-950	10
	ВТ5-1	Лист	0,8-10	-"-	750-950	15-8*
	ОТ4-0	Лист	0,3-10	Отжиг	500-650	25-20
	ОТ4-1	-"-	0,3-10	-"-	600-750	20-13
	ОТ4	-"-	0,5-10	-"-	700-900	20-12
	ВТ20	-"-	1,0-10	-"-	950-1150	12-8
	ВТ18	Пруток	25-35	-"-	950-1150	10
	ВТ6С	Лист	1-10	Отжиг	850-1000	12-8
				Закалка и старение	1050	8
	ВТ6	Пруток	10-60	Отжиг	920-1120	10
				Закалка и старение	1100	6
	ВТ8	-"-	10-60	Отжиг	1000-1200	9
					750 (при 450 °С)
					600 (при 500 °С)
				Закалка и старение	1200	6
	ВТ9	-"-	10-60	Отжиг	1050-1250	9
				Закалка и старение	1200	6
	ВТЗ-1	-"-	10-60	Отжиг	1000-1200	8
					750 (при 400 °С)
					650 (при 450 °С)
				Закалка и старение	1200	6
	ВТ14	Лист	0,6-10	Отжиг	850-1070	8
				Закалка и старение	1100-1200	6-4
	ВТ16	Пруток	4-16	Отжиг	830-950	16
	ВТ22	-"-	25-60	-"-	1100-1250	10
	ВТ15	Лист	1-4	Закалка Закалка и старение	850-1000 1300	12 4

* Первое значение для минимальной толщины, второе-для максимальной.

К недостаткам Т. с. следует отнести низкие антифрикционные свойства; это требует применения покрытий и смазок трущихся поверхностей. С. Г. Глазунов.

ТИТАНОЗУХИ (Titanosuchoidea), надсемейство вымерших зверообразных пресмыкающихся подотряда дейноцефалов. Жили в поздней перми. Две группы: хищные (титанофонеус и др.) - с сильными клыками и лёгким скелетом, и растительноядные (эстемменозух и др.) -с менее развитыми клыками и массивным скелетом. Остатки скелетов Т. известны из Юж. Африки; наиболее многочисленны - на Волге и в Приуралье, особенно в Пермской обл., близ r. Очёр, где в результате раскопок была обнаружена т. н. Очёрская фауна, предшествовавшая Северо-двинской фауне.

Эстемменозух.

Лит.: Орлов Ю. А., Хищные дейноцефалы фауны Ишеева (Титанозухи), М., 1958 (Тр. Палеонтологического ин-та АН СССР, т. 72).

ТИТАНОМАГНЕТИТ, минерал из класса сложных окислов; промежуточный член изоморфной серии твёрдых растворов магнетит (FeFe₂O4) - улъвешпинель (Fe₂TiO₄) - магнезиальная ульвешпинель (Mg₂TiO₄). Под Т. понимают также магнетит с включениями продуктов распада твёрдых растворов (ульвешпинели, ильменита) и их последующего замещения (рутила, брукита, перовскита и др.). В природе весьма распространены магнетиты с высоким содержанием (до 37 % ) ильменитовой компоненты, сохраняющие кубич. структуру при наличии вакансий в тетраэдрич. и октаэдрич. подрешётках, - титаном аггемит ы. Кристаллич. структура типа обращённой шпинели. Параметр элементарной ячейки возрастает в ряду магнетит -ульвешпинель от 8,39 до 8,53 А. В качестве примесей в Т. присутствуют А1³⁺, V⁴⁺, Gr³⁺, Mn²⁺ и др. Встречается в виде октаэдрич. кристаллов, чаще зернистых агрегатов, масс чёрного цвета. Тв. по минералогич. шкале 5-5,5, плотность 4800-5300 кг/м³. Т.- ярко выраженные ферримагнетики, хотя собственно ульвешпинель является парамагнетиком. Для Т. наиболее характерны два интервала точек Кюри: 0-100 °С (для ульвешпинели с содержанием FeFe₂O₄ до 20% ) и 500-570 °С (для магнетита с содержанием Fe₂TiO₄ до 10%). При частичном распаде твёрдого раствора в Т. наблюдается явление самообращения термоостаточной намагниченности, что используется при палеомагнитных исследованиях. Месторождения Т. (в основном магматические) связаны с ультраосновными, основными и щелочными горными породами; встречается также в россыпях. Т.- сырьё для получения железа, титана, ванадия. См. также Железные руды, Титановые руды. Г. П. Кудрявцева.

ТИТАНОСИЛИКАТЫ, титаносодержащие минералы из класса силикатов, в к-рых Ti⁴⁺ совместно с Si⁴⁺ образует единый анионный радикал, статистически его не замещая и сохраняя при этом октаэдрич. координацию. Отличаются сложным составом, наличием катионов крупного размера (Na⁺, K⁺, Cs⁺, Ca²⁺, Sr²⁺, Ва²⁺), присутствием в структуре дополнит, анионов О^2-, (ОН)~, г~, С1~. Известно более 20 Т. Наиболее распространены: астрофиллит (K,Na)₃ (Mn, Fe)₇[Ti₂(Si₄O₁₂)₂]O₂(OH)5; л а мпрофиллит SrNa₃Ti[Ti₂ (Si₂O;)₂]O₂F; энигматит Na₂Fe₅ [ТЦ31₂Об)з]О₂; р а м з а и т Na2[Ti₂(Si₂O₆)]O₃; б е н итоит Ва[Т1(31зОэ)]; нарсарсук и т Na₂[Ti (Si₄Oio)]O; мурманит Na[Ti(SiO₄)₂](OH)H₂O. Встречаются в виде мелких зёрен, пластинок, чешуек; в пегматитах образуют крупные выделения. Для астрофиллита и лампрофиллита характерны радиально-лучистые агрегаты. Окраска обычно от коричневой и жёлтокоричневой до почти чёрной (энигматит); астрофиллит - с бронзовым отливом, бенитоит - голубой и синий, мурманит -фиолетовый. Блеск стеклянный. Тв. по минералогич. шкале 3-7. Плотность 2900-3500 кг/м³. Т.-характерные породообразующие минералы щелочных и нефелиновых сиенитов, связанных с ними пегматитов и метасоматитов. Астрофиллит встречается также как акцессорный минерал в щелочных гранитах и окружающих их фенитах. А. И. Гинзбург.

ТИТАНОФОНЕУС (Titanophoneus), род вымерших зверообразных пресмыкающихся надсемейства титанозухов. Крупные (до Зм и более) хищники; верхнечелюстные клыки длинные, хорошо развитые; передний край верхней челюсти приподнят. Тело вытянуто, хвост длинный. Скелет Т. найден в верхнепермских отложениях на Волге, близ с. Ишеево (Тат. АССР).

Скелет титанофонеуса.

ТИТАНЫ, в древнегреческой мифологии дети Урана и Геи; боги, побеждённые олимпийскими богами во главе с Зевсом и низвергнутые ими в Тартар (титаномахия). В позднейших мифах Т. отождествляют с гигантами.

В переносном смысле Т.- человек, отличающийся исключит, умом, талантом.

ТИТИКАКА (Titicaca), озеро в Центр. Андах, на границе Перу и Боливии, крупнейшее в Юж. Америке и самое крупное высокогорное озеро Земли. Лежит на вые. 3812 м. Пл. 8300 км², глуб. до 304 м. Впадина Т. тектонич. происхождения, само озеро - остаток более обширного древнего водоёма. Берега изрезаны, на С.-В. и Ю.-З.- гористые, крутые. В озеро впадает много рек (крупнейшая -Рамис), вытекает р. Десагуадеро, впадающая в бессточное оз. Поопо. Темп-ра поверхностной воды на середине озера постоянна (11 -12 °С), у берегов бывают значит, колебания темп-ры, и даже летом в ночное время заливы и прибрежные участки покрываются льдом. Наиболее высокие уровни - в марте, наименьшие - с мая по декабрь. Хим. состав воды близок к океанскому. Рыболовство. Судоходство. Наиболее значит, город и порт - Пуно (Перу), связанный жел. дорогой с г. Мольендо (побережье Тихого ок.). На юго-вост. берегу и островах - памятники древней индейской культуры Тиауанако.

ТИТЛО, реже титла (от греч. titlos -надпись), в древней и средневековой (греч., лат., слав.) письменности надстрочный знак над сокращённым написанием слов (с пропуском одной или неск. букв). В др.-рус. и слав, письменности Т. первоначально имело форму, близкую к прямой линии:

впоследствии кол-во вариантов увеличилось. Т. обычно ставилось в часто употребляемых словах:

им отмечались и буквы, написанные над строкой:

, Т. всегда обозначались оуквы с числовым значением. Графич. варианты Т. служат палеографич. приметой, способствующей установлению времени написания рукописи.

ТИТМАР МЕРЗЕБУРГСКИЙ (Thietmar von Merseburg) (25.7.975-1.12. Д018), немецкий хронист. Епископ Мерзебургский с 1009. Родственник императоров Саксонской династии. Хроника Т. М. (на лат. яз.), охватывающая период с правления Генриха I до 1018 (наиболее ценна для времени правления Оттона III и Генриха П),- важный историч. источник, особенно по истории германо-слав. отношений; содержит сведения и по истории Руси. Т. М.- сторонник сильной королевской власти, апологет завоевательной политики в отношении слав, народов.

С о ч,: Chronik. Neu ubertragen und erlautet von W. Trillmich, В., [1957].

ТИТО, Броз Тито (Broz Tito) Иосип (р. 25.5.1892, Кумровец, Хорватия), деятель югославского и междунар. рабочего движения, гос. и политич. деятель СФРЮ, маршал (1943), дважды Нар. герой Югославии (1944, 1972), Герой Социалистического Труда (1950). Род. в крест, семье. В 1910 вступил в С.-д. партию Хорватии и Славонии, участвовал в рабочем и проф. движении. Осенью 1913 призван в австро-венг. армию. В начале 1-й мировой войны за антивоен. пропаганду был арестован и направлен на фронт. Весной 1915 был ранен, попал в плен в Россию.

И. Броз Тито.

В 1917 в Петрограде участвовал в июльской демонстрации против Врем, пр-ва, был арестован и выслан на Урал. В окт. 1917 в Омске вступил в Красную Гвардию, вместе с большевиками вёл революц. работу среди крестьян. В сент. 1920 возвратился на родину, вступил в компартию Югославии (КПЮ), был на нелегальной парт, работе. С февр. 1928 секретарь Загребского к-та КПЮ. В авг. 1928 арестован и осуждён на 5 лет каторжной тюрьмы. В 1934 вышел из заключения и возобновил нелегальную деятельность, был чл. крайкома КПЮ в Хорватии. В дек. 1934 избран чл. ЦК КПЮ и Политбюро ЦК КПЮ. В 1935-36 находился в Москве, работал в Коминтерне, входил в делегацию КПЮ на 7-м (1935) конгрессе Коминтерна. В 1936 нелегально возвратился на родину. В дек. 1937 возглавил КПЮ. На 5-й конференции КПЮ (окт. 1940) избран ген. секретарём ЦК КПЮ. Во время Народно-освободительной войны в Югославии 1941-45 Т.- верх. главнокомандующий Нар.освободит. армии и партиз. отрядов Югославии. 30 нояб. 1943 избран пред. Национального комитета освобождения Югославии. В марте 1945 назначен пред. Сов. Министров, мин. обороны и верх, главнокомандующим вооруж. силами Демократич. Федеративной Югославии. В авг. 1945 избран пред. Нар. фронта (в 1953-54 председатель Социалистич. союза трудового народа Югославии). В нояб. 1945 Т. возглавил пр-во ФНРЮ; в 1953-63 пред. Союзного исполнит, веча (пр-ва) ФНРЮ. На 6-м съезде КПЮ (1952), принявшем решение о переименовании партии в Союз коммунистов Югославии (СКЮ), Т. был избран ген. секретарём (с 1966 пред.) СКЮ. 10-й съезд СКЮ (1974) избрал Т. пред. СКЮ без ограничения срока мандата. С 1953 Т.-президент страны (в мае 1974 скупщина СФРЮ избрала Т. на этот пост без ограничения срока полномочий). В качестве президента Т. возглавляет Президиум СФРЮ (с 1971), а также Совет федерации, является верх, главнокомандующим вооруж. силами СФРЮ. Награждён многими югосл. орденами, сов. орденами: Ленина (1972), "Победа" (1945), Суворова 1-й степени (1944) и рядом орденов др. стран.

ТИТОВ Василий Поликарпович (ок. 1650 - возможно, 1710), русский композитор, государев певчий дьяк (в Москве). Один из первых мастеров рус. хорового многоголосия (см. Партесное пение). Автор церк. концертов, псалмов, кантов, популярного в рус. церкви "Многолетия".

ТИТОВ Виталий Николаевич [р. 24.6 (7.7). 1907, с. Вирки, ныне Белопольского р-на Сумской обл.], советский гос. и парт, деятель, кандидат технич. наук (1940). Чл. КПСС с 1938. Род. в семье крестьянина. Окончил Харьковский инженерностроит. ин-т (1935). В 1923-30 рабочий. В 1936-44 на преподават. и парт, работе. С 1944 на руководящей парт, работе на Украине. В 1947-50 секретарь, 2-й секретарь Харьковского горкома КП Украины. В 1950-53 секретарь, 2-й секретарь, в 1953-61 1-й секретарь Харьковского обкома КП Украины. В 1961-65 зав. отделом ЦК КПСС, в 1962-65 секретарь ЦК КПСС. В 1965-70 2-й секретарь ЦК КП Казахстана. С янв. 1971 1-й зам. постоянного представителя СССР в СЭВ. Чл. ЦК КПСС с 1956. Деп. Верх. Совета СССР 4-9-го созывов. Награждён 3 орденами Ленина, орденом Октябрьской Революции, 2 др. орденами, а также медалями.

ТИТОВ Герман Степанович (р. 11.9. 1935, с. Верхнее Жилино Косихинского р-на Алтайского края), лётчик-космонавт СССР, генерал-майор авиации (1975), Герой Сов. Союза (9.8.1961). Чл. КПСС с 1961. В 1957 окончил Сталинградское воен. авиац. уч-ще. Проходил службу в авиац. частях Ленингр. воен. округа. С 1960 в отряде космонавтов. 6-7 авг. 1961 совершил второй в истории человечества орбитальный полёт в космос на космич. корабле "Восток-2". За 25 ч 11 мин корабль сделал св. 17 оборотов вокруг Земли, пролетев св. 700 тыс. км. В 1968 окончил Воен.-возд. инж. академию им. H. Е. Жуковского, в 1972 -Воен. академию Генштаба им. К. Е. Ворошилова. Деп. Верх. Совета СССР 6-го и 7-го созывов. Награждён 2 орденами Ленина, медалями, а также мн. иностр. орденами. Т. присвоены звания Героя Социалистич. Труда НРБ, Героя Труда ДРВ, Героя МНР. Именем Т. назван кратер на обратной стороне Луны. Соч.: Семнадцать космических зорь, М., 1963; 700 000 километров в космосе, М., 1961; Голубая моя планета, М., 1973.

Г. С. Титов.

ТИТОВ Пётр Акиндинович [1843 -16(28).8.1894, Петербург], русский кораблестроитель-самоучка. Трудовую деятельность начал с 12 лет, работая подручным у отца, пароходного машиниста. В 1859 поступил в кораблестроительную мастерскую Невского судостроит. з-да в Петербурге, где прошёл путь от рабочего до корабельного мастера. Руководил стр-вом фрегата "Генерал-адмирал" (1873), клиперов "Разбойник" (1878), "Вестник" (1880) и др. кораблей. С 1882 гл. инженер Франко-рус, з-да в Петербурге, где были построены крейсеры "Витязь" (1884), "Рында" (1885), броненосцы "Император Николай I" (1889), "Наварин" (1891). Разработал ряд прогрессивных технологич. процессов (обработка судостроит. стали, разметка и проколка отверстий в листах, клёпка и др.), изобрёл кессон для ремонта подводной части корпуса судна без ввода его в док. Под рук. А. H. Крылова в конце жизни Т. освоил основы математики, сопротивления материалов и теории корабля; разработал проекты броненосных кораблей, получивших в 1892 на закрытом конкурсе Мор. мин-ва 1-ю и 2-ю премии.

Лит.: Академик А. H. Крылов. Воспоминания и очерки, М., 1956. Э. Г. Логвинович.

ТИТОВ Юрий Евлампиевич (р. 27.11. 1935, Омск), советский спортсмен-гимнаст, засл. мастер спорта (1956), судья международной категории (19613), тренер. Чл. КПСС с 1969. Абсолютный чемпион СССР (1958, 1961), Европы (1959) и мира (1962), чемпион Олимпийских игр в командном первенстве (1956) по спорт, гимнастике. Чемпион СССР (5 раз в 1958-62), Европы (6 раз в 1957-1961) и мира (2 раза в 1958-62) в отдельных видах многоборья. На чемпионатах Европы, мира и Олимпийских играх завоевал 33 медали, в т. ч. 13 золотых. С 1976 президент Междунар. федерации гимнастики. Награждён 3 орденами, а также медалями.

Соч.: Сумма баллов, М., 1971.

ТИТОВ-ВЕЛЕС (до 1952 -Белее), город в Югославии, в Социалистич. Республике Македонии, в долине Вардара. 39 тыс. жит. (1973). Трансп. узел. Металлообр., фарфоровая, керамич., текст, (шёлковая и шерстяная), пищ. пром-сть. В годы 2-й мировой войны 1939-45 Т.-В. был одним из гл. центров нар.-освободит. боРьбы в Вардарской Македонии (1941-44).

ТИТОВО-УЖИЦЕ (до 1946 - Ужице), город в Югославии, в Социалистич. Республике Сербии, ъ горной котловине, на р. Джетиня (приток Зап. Моравы). 37 тыс. жит. (1974). Трансп. узел. Металлообр., хл.-бум., кож.-обув., пищ. пром-сть. Вблизи Т.-У., в Севойно,-крупный з-д по прокату и произ-ву изделий из меди; прокат свинца. В годы 2-й мировой войны 1939-45 Т.-У. был. одним из гл. центров нар.-освободит, борьбы в Сербии (1941-44).

ТИТОВЫ, семья русских деятелей культуры. Николай Сергеевич Т. (гг. рожд. и смерти неизв.), поэт, драматург и композитор 18 в. Состоял на воен. службе (полковник). В 1766-69 директор Моск. публичного театра. Автор комедий (в т. ч. "Обманутый опекун", "Наследники"), стихотворений, текста и музыки песен к "нац. рус. представлению" "Новый год, или Встреча Васильева вечера" (пост. 1768).

Сыновья Николая Сергеевича Т.: Алексей Николаевич Т. [12(23).7.1769, Петербург,- 8(20). 11.1827, там же], композитор и скрипач. Генерал-майор. Автор мн. опер, в т. ч. "Ям, или Почтовая станция" (на текст Я. Б. Княжнина, 1805), театр, музыки, вероятно балета "Новый Вертер" (1799; по др. данным, написан его братом -Сергеем Николаевичем Т.). Его дом был одним из центров петерб. муз., лит. и театр, жизни. Сергей Николаевич Т. [1770 - 24.3(5.4). 1825], композитор и виолончелист. Генерал-лейтенант. С 1811 - на гражд. службе. Автор муз.-сценич. произв., в т. ч. оперы "Крестьяне, или Встреча незванных" (пост. 1814), аранжировок рус. песен. Участник муз. собраний в доме брата.

Сыновья Алексея Николаевича Т.: Михаил Алексеевич Т. [5(17).9. 1804, Петербург,- 3(15). 12.1853, Павловск], композитор. Офицер Преображенского полка, в 1830 вышел в отставку, поселился в Павловске. Автор рус. и франц. романсов, в т. ч. "Скажи, зачем узрел тебя?", "Ах, в мире я один", салонных фп. пьес. Николай Алексеевич Т. [28.4(10.5). 1800, Петербург,- 10(22). 12.1875, там же], композитор. Генералмайор. Автор романсов, в т. ч. "Уединённая сосна", "Шарф голубой", "Коварный друг". Его называли "дедушкой русского романса" (хотя рус. романс появился раньше). Автор пьес для фп., в т. ч. популярной в своё время кадрили "Грехи молодости ".

Сын Сергея Николаевича Т.: Николай Сергеевич Т. (1798-1843, Москва), композитор. Офицер Семёновского полка. Автор романсов, в т. ч. на слова А. С. Пушкина ("Талисман",

"Не пой, красавица, при мне", "Под вечер осенью ненастной").

Лит.: Б у л и ч С., "Дедушка русского романса", H. А. Титов, "Русская музыкальная газета", 1900, № 17 - 18, 21-22, 50; Семья Титовых, в сб.: Музыкальная старина, в. 1 -2, СПБ, 1903.

ТИТОГРАД (до 1952 - По д г о р иц а), город в Югославии, столица Социалистич. Республики Черногории. Расположен в Скадарской озёрной котловине, при впадении р. Рибница в р. Морача. 60 тыс. жит. (1974). Трансп. узел, жел. дорогой соединён с портами Бар и Дубровник на Адриатич. м.; аэропорт. Алюминиевый комбинат; металлообр., мебельные, текст., табачные и пищ. предприятия. Ун-т.

В древности на месте совр. Т. находилось рим. поселение Birziminium (Berzumno, Burzumon). После заселения в 7 в. терр. Черногории слав, племенами поселение известно под назв. Рибница. В 80-х гг. 12 в.- 1360 Рибница (ок. 1330 переименована в Подгорицу) находилась под властью серб, династии Неманичей. В 1361-1421 в Подгорице правили черногорские князья Балшнчи, затем деспот Стефан Лазаревич, с 1427 деспот Дж. Бранкович. Подгорица была одним из центров княжества Зета, местопребыванием наместника - воеводы, а с 1452 зетского великаша. В борьбе против Османской империи представители Подгорицы заключили в 1455 союз с Венецией. После основания тур. султаном Мехмедом II Скадарского санджака (1479) Подгорица включена в его состав.

Титоград. Гостиница "Подгорица". Начало 1970-х гг. Архитектор С. Радевич.

Титоград. Центральная часть города.;

Была важной стратегич. крепостью. По решению Берлинского конгресса 1878 Подгорица, находившаяся с кон. 15 в. под властью османов, возвращена Черногории. В период 1-й мировой войны 1914-1918 оккупирована (в янв. 1916) австровенг. войсками (освобождена в нояб. 1918). 26 нояб. 1918 в Подгорице Великая нар. скупщина приняла решение о низложении черногорской династии Негошей и объединении Черногории с Сербией под эгидой серб, короля. В объединённом югосл. гос-ве Подгорица была одним из центров революц. борьбы в Черногории. В апр. 1941 оккупирована итал. войсками. Являлась одним из очагов вооруж. борьбы с оккупантами. 18 дек. 1944 освобождена Нар.-освободит, армией Югославии. С апр. 1945 Подгорица -столица Нар. республики Черногории. В 1952 переименована в Т. в честь И.Броз Тито. С 1963 Т.- столица Социалистич. Республики Черногории.

В Т. сохранились остатки тур. крепости (1474-77, сооружена на месте крепости сер. 15 в., разрушена в 1879) и расположенного близ неё г. Подгорица (жилые дома 17-19 вв.). Построенный в кон. 19 - нач. 20 вв. новый г. Подгорица разрушен во время 2-й мировой войны 1939-1945. С 1950-х гг. сооружены совр. жилые кварталы, обществ, здания (гостиницы "Черногория", "Подгорица", универмаг "Беко" и др.). Близ Т.- руины антич. города Доклея (с остатками форума, храмов, терм и вилл), церковь св. Джордже (нач. 12 в., в интерьере - фрески кон. 16 - нач. 17 вв.).

ТИТОНСКИЙ ЯРУС [по имени героя др.-греч. мифологии Тифона (Tithonos)], верхний ярус верхнего отдела юрской системы в Средиземноморской области [см. Юрская система (период)}. Выделен нем. геологом А. Оппелем в 1856. Подразделяется на два подъяруса и шесть зон (по составу аммонитов). Представлен преим. известняками; местами содержит залежи гипсов, каменных и калийных солей. В СССР выделяется в Крыму, на Кавказе и в Копетдаге. По стратиграфическому объёму Т. я. эквивалентен волжскому ярусу Вост.-Европ. платформы. См. также Портландский ярус.

ТИТО - ШУБАШИЧА СОГЛАШЕНИЯ 1944, подписаны пред. Нац. к-та освобождения Югославии (НКОЮ) И. Броз Тито и премьер-мин, королевского югосл. пр-ва в эмиграции И. Шубашичем. 1) Подписано 16 июня 1944 на о. Вис. Предусматривало сотрудничество между НКОЮ и эмигрантским пр-вом в освобождении Югославии от фаш. оккупантов и их пособников при условии, что эмигрантское пр-во будет составлено из прогрессивных демократич. элементов, не скомпрометированных борьбой против нар.-освободит, движения. Задачей эмигрантского пр-ва ставилась организация помощи Нар.-освободит, армии Югославии (НОАЮ), к-рой оно должно было выразить полное признание и призвать к объединению с ней всех боевых сил народов Югославии, осудить сотрудничавших с оккупантами предателей. Пр-во Шубашича осуществляло деятельность по представительству Югославии за границей в соответствии с потребностями нар.-освободит, движения, а в самой Югославии признавало нац. и демократич. завоевания - основы демократич. федеративного устройства и врем, управление страны Антифашистским вечем народного освобождения Югославии (АВНОЮ) и НКОЮ как его исполнит, органом. НКОЮ соглашался не ставить вопрос о короле и монархии, с тем что окончат, решение о гос. устройстве вынесут народы Югославии после освобождения страны. Попытки Шубашича и покровительствовавшего ему пр-ва Великобритании пересмотреть соглашение - добиться согласия НКОЮ на признание монархии и партнёрство с четниками, были отвергнуты НКОЮ, поддерживавшимся СССР. В авг. 1944 были опубликованы предусмотренные соглашением и подтверждавшие его декларация пр-ва Шубашича и заявление Тито. 2) Подписано 1 нояб. 1944 в Белграде, дополнено двумя добавочными соглашениями (Белград, 7 дек. 1944). Предусматривало создание единого югосл. пр-ва (взамен НКОЮ и эмигрантского пр-ва), сохранение созданной в ходе нар.-освободит, борьбы структуры нового демократич. федеративного гос-ва, окончат, устройство к-рого определяла Учредит, скупщина (проведение выборов в неё предусматривалось в течение трёх месяцев после освобождения всей терр. страны). До решения скупщины королю запрещалось возвращаться в Югославию. Королев, прерогативы должны были осуществляться регентским советом, но законодат. власть - Антифаш. вечем нар. освобождения Югославии. Предусматривалось введение демократич. прав и свобод, в т. ч. деятельность политич. партий и объединений, исключая сотрудничавших с оккупантами. Соглашение не было введено в действие сразу ввиду обструкции короля Петра II, опиравшегося на поддержку пр-ва США. Сов. Союз решительно поддерживал новую Югославию и требовал реализации соглашения. Крымская конференция 1945 рекомендовала немедленно ввести соглашение в действие. 3 марта 1945 король был вынужден передать свои функции регентскому совету.

7 марта в Белграде сформировано единое пр-во во главе с Тито. Оно было признано всеми roc-вами антигитлеровской коалиции. H нояб. 1945 избрана Учредит, скупщина, 29 нояб. 1945 окончательно ликвидировавшая монархию в Югославии и принявшая декларацию о провозглашении Федеративной Нар. Республики Югославии. Л. я. Гибианский.

ТИТР (от франц. titre - качество, характеристика), в аналитической химии концентрация раствора, выраженная количеством (в граммах) растворённого вещества в 1 мл раствора или количеством к.-л. вещества, реагирующего с 1 мл данного раствора. Соответственно различают Т. по растворённому веществу (напр., Т. раствора соляной к-ты - Тыс.) или T. по определяемому веществу (напр., Т. раствора соляной к-ты по едкому натру - Т_HCl/_NаOH). T. рассчитывается по формуле: Т = P/V, где Т - титр раствора в г/мл, Р - масса навески в г, V -объём мерной колбы в мл. Растворы с известным T.- стандартные растворы - используются в титриметрическом анализе.

ТИТР в иммунохимическом анализе, максимальное или оптимальное разведение антигенов, антител или комплемента, при к-ром возможны регистрация положит, реакции между антигенами и антителами или стандартизация реакции по одному или обоим компонентам. В отд. случаях (напр., в реакции связывания комплемента) за титр антигена принимают наибольшую его концентрацию, при к-рой ещё возможна регистрация лизиса сенсибилизированных эритроцитов. Определение Т. позволяет быстро оценить активность сывороток иммунных. В иммунохимич. анализе применяют три вида титрования. Макротитрование проводят с помощью пипеток, добавляя к одинаковым объёмам растворителя различные кол-ва титруемого материала, или путём последовательного переноса смеси материала и растворителя в пробирки с одинаковым кол-вом растворителя. В последнем случае обычно берут равные объёмы материала, растворителя и переносимой смеси, получая двукратные разведения. Микротитрование проводят аналогично, но с помощью капилляров, а объёмы измеряют no кол-ву капель. При автоматическом титровании используют фигурные петли, способные удерживать строго стандартные объёмы жидкости. H. А. Дорфман.

ТИТР в текстильной промышленности, служит для оценки толщины волокон и нитей (в основном шёлковых). Выражается произведением площади поперечного сечения волокна или нити на плотность их вещества (или отношением массы волокна или нити к их длине). Т. стали применять в 18 в.; с 1900 используют т. н. легальный Т., численно равный массе нити (в г) длиной 9 км.

В СССР с 1956 вместо Т. принят текс.

ТИТР в кино, надпись в фильме; бывают заглавные, или вступительные, промежуточные и заключит. Т., а также внутрикадровые надписи - субтитры, использующиеся при демонстрации кинокартин на иностр. языках, выпускаемых без дублирования. В "немом" кино Т. передавали содержание диалога, сообщали об изменении времени и места действия, помогали раскрытию авторского замысла. В звуковом кино сохранили значение преим. заглавные Т.

ТИТР БАКТЕРИЙ, максимальное разведение водной взвеси бактерий, при посеве к-рой наблюдается их рост. Чтобы установить Т. б., определённое кол-во исследуемого материала (почва, вода, пищ. продукты) вносят в пробирку со стерильной водой и тщательно размешивают. Затем 1 мл из первой пробирки разводят в 10 раз в след, пробирке. Повторяя эту операцию многократно, получают дальнейшие разведения. Высевая пробы с различным разведением на элективные или дифференциально-диагностич. питательные среды, предназначенные для роста определённой физиологич. группы бактерий, можно получить данные о количестве в исследуемом материале гнилостных, нитрифицирующих, денитрифицирующих, целлюлозных, анаэробных и др. бактерий. При сан.-гигиенич. оценке воды и пищ. продуктов большое значение имеет титр кишечной палочки - т. н. колииндекс. А. А. Имшенецкий.

ТИТРИМЕТРИЧЕСКИЙ АНАЛИЗ, метод количественного анализа, основанный на измерении объёма раствора с точно известной концентрацией реактива, требующегося для реакции с данным количеством определяемого вещества (см. также Объёмный анализ). В Т. а. используются реакции осаждения, кислотноосновные, окислительно-восстановительные, комплексообразования и др. Осн. требования к применяемым в Т. а. реакциям - взаимодействие быстрое, в стехиометрических соотношениях, без побочных реакций, искажающих результаты анализа. В Т. а. существует неск. приёмов.

Прямое титрование состоит в том, что пробу анализируемого вещества титруют стандартным раствором, или титрантом, до точки эквивалентности - момента, когда кол-во стандартного раствора эквивалентно кол-ву определяемого вещества в соответствии с уравнением химическим для данной реакции. Конец титрования устанавливают визуально по изменению окраски вводимого индикатора либо инструментально (см. Электрохимические методы анализа). Чем более точно определена точка эквивалентности, тем меньше ошибка анализа. Расчёт ведут по формуле:

где Р - вес (масса), Э - число граммэквивалентов определяемого вещества, N - нормальность, v - объём (в мл) стандартного раствора.

Титрование обратное, или по остатку, применяют, когда определяемое вещество не реагирует со стандартным раствором или реагирует недостаточно быстро. В этом случае к пробе анализируемого вещества прибавляют заведомый избыток стандартного раствора и остаток его после реакции с определяемым веществом титруют др. стандартным раствором.

Титрование по замещению применяют, когда непосредственное определение данного вещества затруднительно (отсутствует подходящий титрант, нет необходимого индикатора и т. д.). В этом случае анализируемое вещество посредством реакции с неопределённым избытком соответствующего реагента переводят в др. соединение, к-рое титруют стандартным раствором, как это было описано выше. Напр., этим методом определяют кол-во бихромата калия в растворе.

В Т. а. наряду с водой применяют органич. растворители: углеводороды, их галогенопроизводные, спирты, кетоны, к-ты, амины, амиды, нитрилы, что позволяет расширить круг определяемых соединений, поскольку Т. а. можно проводить на основе тех реакций, к-рые в воде не идут или не дают резких конечных точек титрования, напр, слабые кислоты (основания) или смеси близких по силе кислот (оснований). Точность определений в неводных растворах обычно выше, т. к. вследствие небольшого поверхностного натяжения величина капель органич. жидкостей меньше, чем водных растворов.

Лит.: Алексеев В. H., Количественный анализ, 4 изд., М., 1972. См. также лит. при ст. Объёмный анализ. Л. В. Нифантьева.
