РАДИОЛОКАЦИЯ В МЕТЕОРОЛОГИИ, применение радиолокации для метеорологич. наблюдений и измерений, основанное на рассеянии радиоволн гидрометеорами, диэлектрич. неоднородностями воздуха, сопутствующими атм. явлениям, частицами аэрозоля и др. Кроме того, пользуются искусственными отражателями (рассеивателями), выбрасываемыми в атмосферу, типа метализированных иголок размером ~ Л/2, где Л - длина волны, а также спец. радиолокационными отражателями или активными ответчиками - миниатюрными радиопередатчиками, поднимаемыми на шарахзондах.

Отражения радиоимпульсов от турбулентных и инверсионных слоев в тропосфере впервые отмечены в 1936 Р. Колвеллом и А. Фрейдом (США) на средних и коротких волнах. Первые сообщения об обнаружении осадков с помощью радиолокаторов сантиметрового (СМ) диапазона относятся к нач. 1941 (Великобритания). В 1943 в США А. Бентом и др. были организованы первые оперативные наблюдения за ливнями и грозами. В СССР В. В. Костаревым в 1943 начаты измерения скорости и направления ветра в высоких слоях атмосферы путём прослеживания движения шаров-зондов с пассивными отражателями.

При помощи радиолокаторов обнаруживаются облака, осадки, области повышенных градиентов тсмп-ры и влажности, ионизированные следы молниевых разрядов и др. Из радиолокац. наблюдений получают информацию о пространственном положении, перемещении, структуре, форме и размерах обнаруживаемых объектов, а также их физич. свойствах. При рассеянии радиоволн на частицах облаков и осадков в случае, когда размеры r этих частиц малы по сравнению с длиной волны X (рэлеевское рассеяние), величина радиолокац. сигнала ~ r⁶/Л⁴. Столь сильная зависимость величины отражённого сигнала от размера частиц приводит к тому, что при радиолокац. наблюдении за облаками и осадками выделяются наиболее крупнокапельные области, поэтому радиолокац. изображения не всегда совпадают с визуальными размерами объекта. Интенсивность рассеянных сигналов резко убывает с увеличением Л, кроме того, на миллиметровых (ММ) и более коротких волнах сигнал сильно ослабляется, что ограничивает диапазон частот метеорологич. радиолокаторов, к-рые поэтому, как правило, работают в СМ и ММ диапазонах волн.

Между средней мощностью отражённых сигналов и интенсивностью осадков установлены эмпирич. соотношения, на основании к-рых определяют распределение интенсивности и количества выпадающих осадков на площади радиолокац. обзора. Более высокая точность измерения интенсивности осадков и водности облаков достигается при измерении ослабления радиоволн. Для определения ослабления радиоволн используют двухволновые радиолокаторы. Если X сравнима с размером частицы, закон рассеяния существенно отличается от рэлеевского, и при известной частотной зависимости ослабления радиоволн измерения отражённых сигналов на нескольких длинах волн позволяют оценить размеры частиц осадков. Для несферич. частиц вероятность рассеяния зависит от их формы и ориентации. По степени деполяризации отражённых сигналов можно судить о форме частиц облаков и осадков и, следовательно, об их агрегатном состоянии. Движение рассеивателей приводит к смещению частоты отражённых сигналов вследствие эффекта Доплера. Измерение доплеровского смещения частоты, а также др. параметров спектра радиолокац. сигналов, отражённых от облаков и осадков, крупных частиц аэрозоля, искусств. рассеивателей, позволяет исследовать структуру различных движений в атмосфере (ветер, турбулентность, упорядоченные вертик. потоки). С помощью высокочувствит. радиолокац. станций обнаруживаются области повышенных градиентов показателя преломления, связанные с образованием устойчивых слоев в приземном и пограничном слоях атмосферы, а также с зонами интенсивной турбулентности при "ясном" небе па высотах до 10-15 км. Интенсивность турбулентности в "ясном" небе оценивается по величине отражённых сигналов, а также по ширине их спектра, обусловленного доплсровским смещением.

Благодаря применению Р. в м. оперативные данные о ветре на различных высотах получают при любых условиях погоды. Скорость и направление ветра вычисляются по измеренным координатам радиопилота. Определение ветра часто производится одновременно с измерением темп-ры, давления, влажности и др. параметров атмосферы, поэтому созданы радиолокац. станции для комплексного зондирования атмосферы, к-рые позволяют определять координаты радиозонда по сигналам его передатчика-ответчика и принимать телеметрич. информацию о метеорологических элементах.

Лит.: Атлас Д., Успехи радарной метеорологии, пер. с англ.. Л., 1967; С т е-паненко В. Д., Радиолокация в метеорологии, Л., 1966; Радиолокационные измерения осадков, Л., 1967; Калиновскии А. Б., П и н у с Н. 3., Аэрология, ч. 1, Л., 1961. А. А. Черников.

РАДИОЛЮБИТЕЛЬСКАЯ СВЯЗЬ, связь, устанавливаемая в радиолюбительских диапазонах волн при помощи приёмо-передающих радиолюбительских станций. Цели Р. с.- эксперименты с приёмо-передающей аппаратурой и антенными устройствами, проведение соревнований по радиоспорту, установление связи с др. радиолюбителями (напр., "охота" за дальними и "редкими" странами), выполнение квалификационных норм (напр., для получения радиолю-бит. дипломов), коллекционирование карточек-квитанций и т. п. Радиолюбительство зародилось в 1919 в США. Первая любительская радиостанция в СССР вышла в эфир 15 янв. 1925 (Ф. А. Лбов и В. М. Петров, Ниж. Новгород).

Р. с. может быть установлена как при случайной "встрече" в эфире двух радиолюбителей, так и по предварит, договорённости между ними.

Режимы работы, используемые в Р. с.: телеграфный (передача сообщений кодом Морзе) и телефонный, с амплитудной, однополосной либо частотной (на ультракоротких войнах) модуляцией. В Р. с., особенно при телеграфном режиме работы, часто применяют радиолюбительские коды. При обычной Р. с. радиолюбитель паз. своё имя, город, сообщает сведения о разборчивости, силе и качестве сигнала, погоде, применяемой передающей и приёмной аппаратуре и т. д. Во время соревнований передаваемая информация ограничивается контрольными данными (т. п. номерами), как правило, включающими оценку сигнала и порядковый номер связи.

Лит.: К а з а н с к и и И. В., Радиоспорт в первичной организации ДОСААФ, М., 1971; его же, Как стать коротковолновиком, М., 1972; Степанов Б. Г., Справочник коротковолновика, М., 1974; Регламент радиосвязи, М., 1975. И. В. Казанский.

РАДИОЛЮБИТЕЛЬСКАЯ СТАНЦИЯ, приёмо-передающая или приёмная радиостанция, служащая для радиолюбительской связи или для наблюдения за нею. Приёмо-передающая Р. с. состоит из передатчика, приёмника и антенны, приёмная - из приёмника и антенны. Последние устанавливают, как правило, начинающие радиолюбители для наблюдения за работой приёмо-передающих Р. с. Различают приёмо-передающие Р. с. индивидуального и коллективного пользования, коротковолновые и ультракоротковолновые. Кроме того, в зависимости от квалификации радиолюбителя - владельца индивидуальной или начальника коллективной станции-Р. с. подразделяют на 3 категории, различающиеся по предельной мощности передатчика, режиму работы и диапазонам радиоволн. В СССР разрешение на право установки и эксплуатации Р. с. выдастся Гос. инспекциями электросвязи Министерств связи союзных республик по ходатайству областного, краевого или респ. комитетов ДОСААФ СССР. По советскому законодательству (пост. Пленума Верховного суда СССР от 3 июля 1963) умышленное ведение радиопередач, связанных с проявлением явного неуважения к обществу, грубо нарушающих общественный порядок либо создающих помехи радиовещанию или служебной радиосвязи, квалифицируется как хулиганство.

Лит. см. при ст. Радиолюбительская связь. И. В. Казанский.

РАДИОЛЮБИТЕЛЬСКИЕ ДИАПАЗОНЫ ВОЛН, диапазоны радиоволн, выделенные для радиолюбительской связи (в т. ч. для соревнований по радиоспорту) и передачи сигналов на радиоуправляемые модели. Для связи, согласно международному регламенту радиосвязи, отведены 5 коротковолновых Р. д. в.- 80-, 40-, 20-, 14- и 10-метровые с частотами соответственно 3,50-3,65 Мгц; 7,0-7,1 Мгц; 14,00-14,35 Мгц; 21,00-21,45 Мгц; 28,0-29,7 Мгц и 6 ультракоротковолновых - с частотами 144-146 Мгц; 430- 440 Мгц; 1,215-1,300 Ггц; 5,65- 5,67 Ггц; 10,0-10,5 Ггц; 21-22 Ггц. Для радиоуправления моделями выделены частота (27,12 ± 0,05%) Мгц и неск. участков в диапазоне 28,0-29,7 Мгц и в диапазоне 144-146 Мгц. Внутри каждого Р. д. в. отводятся отд. участки для работы в телеграфном и телефонном режимах, для связи с ближними и дальними станциями и др.

Лит. см. при ст. Радиолюбительская связь.

РАДИОЛЮБИТЕЛЬСКИЕ КОДЫ, условные обозначения или сокращения слов, используемые в радиолюбительской связи. Наиболее широко Р. к. применяют при телеграфном режиме работы. Р. к. служат нек-рыс фразы международного т. н. Q-кода и, кроме того, общепринятые сокращения слов, гл. обр. английских, наз. иногда радиожаргоном. Каждая фраза Q-кода начинается с буквы Q и состоит из трёх букв, напр. QRS - "передавайте медленнее". Передаваемая без вопросит, знака фраза означает утверждение, с вопросит, знаком - вопрос. При отрицат. ответе к ней присоединяют отрицат. частицу по (до фразы) или not (после фразы). Сокращения слов служат для описания технич. данных аппаратуры станции, условий передачи и приёма сигналов, а также обозначают нек-рые общие понятия, необходимые при ведении связи, напр. Ab,t (about) - "около", "о"; Тх (transmitter) - "передатчик". Кроме того, применяют условные цифровые обозначения, напр. 73 - "наилучшие пожелания". Сов. радиолюбители применяют также ряд сокращений рус. слов, напр.: блг-"благодарю", дев-"до свидания", тов-"товарищ". Лит. см. при ст. Радиолюбительская связь. И. В. Казанский.

РАДИОЛЮМИНЕСЦЕНЦИЯ, люминесценция, возбуждаемая ядерными излучениями (а-частицами, электронами, протонами, нейтронами, у-лучами и т. д.) или рентгеновскими лучами.

РАДИОЛЯРИЕВЫЙ ИЛ, разновидность совр. океанич. глубоководных кремнисто-глинистых илов, обогащённая скелетами простейших животных - радиолярий, ведущих планктонный образ жизни. Во влажном состоянии представляет собой коричневый, реже зеленовато-серый, чёрный алевритисто-пелитовый и пелитовый осадок. Состоит из опалового кремнезёма SiO₂ -nH₂O (5-30% ), глинистых минералов, вулканогенного материала, гидроокислов железа и марганца, иногда цеолитов. Р. и. распространён исключительно в экваториальной зоне Индийского и Тихого океанов на глуб. 4500-6000 м и более. Занимает ок. 3,4% общей площади дна Мирового океана.

В ископаемом состоянии Р. и. переходит в органогенную осадочную породу - радиолярит.

Лит.: Осадкообразование в Тихом океане, М., 1970 (Тихий океан, т. 6, кн. 1-2).

РАДИОЛЯРИИ (Radiolaria), лучевики, подкласс простейших класса capкодовых. Обширная группа (св. 7 тыс. видов) морских планктонных преим. тепловодных организмов. Размером от 40 мкм до 1 мм и более. Р. обладают внутренним скелетом - кожистой центр. капсулой, обычно пронизанной многочисленными порами, через к-рые внутрикапсулярная цитоплазма сообщается с внекапсулярной. Внутри капсулы расположена эндоплазма с ядром (или ядрами) и внутр. слой эктоплазмы. Внекапсулярная эктоплазма богата слизистыми включениями, каплями жира, что способствует уменьшению удельного веса Р. и служит приспособлением к парению в воде. В эктоплазме почти всегда присутствуют многочисленные симбиотические (см. Симбиоз) одноклеточные водоросли зооксантеллы. Снаружи тела Р. выдаются нитевидные, часто ветвящиеся псевдоподии (филоподии), служащие для улавливания пищи и увеличения удельной поверхности тела, что также способствует парению в воде., Р. обладают и наружным минеральным скелетом, состоящим из кремнезёма или (отряд Acanthria) сернокислого стронция. Скелеты часто слагаются из геометрически правильно расположенных отдельных игл, образуют решётчатые (иногда вложенные друг в друга) шары, многогранники, кольца и т. п.; лёгкие и прочные, они несут защитную функцию и способствуют увеличению удельной поверхности.



Радиолярии: 1 - Hexastylus marginatus; 2 - Lithocubus geometricus; 3 - Circorrhegma dodecahedra; 4 - Trigonocyclia triangularis; 5 - Euphysetta staurocqdon; 6 - Medusetta craspedota; 7 - Pipetta tuba.

Ядро у мн. Р. содержит большое кол-во ДНК, что обусловлено очень высоким уровнем плоидности (в ядре присутствует св. 1000 гаплоидных хромосомных наборов). Размножаются Р. делением. У некоторых описано образование двужгутиковых одноядерных зародышей - бродяжек. У немногих Р. наблюдали половой процесс, протекающий по типу изогамной копуляции двужгутиковых гамет. Скелеты Р., опускаясь на дно, образуют радиоляриевый ил. В ископаемом состоянии известны с докембрия в составе мор. отложений. Имеют большое стратиграфич. значение. См. Органогенные горные породы. Ю. И. Полянский.

РАДИОМАЯК навигационный, радионавигационный маяк, передающая радиостанция, установленная в известном месте на земной поверхности или на движущемся объекте (напр., самолёте-заправщике) и излучающая спец. радиосигналы, параметры к-рых связаны с направлением излучения. Принимая сигналы Р. на борту другого движущегося объекта (корабля, самолёта), можно определить направление на маяк (его пеленг). Р. относят к угломерным (азимутальным) радионавигац. устройствам (см. Радионавигация). В зависимости от того, ограничено или нет число направлений (курсов, зон), с к-рых может быть определён пеленг, различают Р. направленного и всснаправленного действия. Для пеленгации простейшего направленного Р. достаточно, как правило, иметь на самолёте или корабле обычный радиоприёмник с ненаправленной антенной. В зависимости от назначения Р. делят на морские и авиационные; существуют также Р., рассчитанные на одновременное обслуживание и морских, и воздушных объектов. В соответствии с методом радиотехнич. измерений выделяют Р. 4 осн. классов: амплитудные, фазовые, частотные и временные; наиболее распространены амплитудные Р., к-рые подразделяют на курсовые (зональные), пеленговые и маркерные.

Курсовые Р. предназначены для задания определённых курсов в горизонтальной либо вертикальной плоскости. В первом случае Р. обычно создаёт курсы (зоны), позволяющие ориентироваться на маяк или от него и т. о. выдерживать правильное направление движения объекта. Курсовые Р., предназначенные для задания летательным аппаратам направления снижения в вертикальной плоскости (глиссады) и наз. глиссадными, позволяют правильно выдерживать траекторию движения летат. аппарата при его планировании перед посадкой. Пеленговые Р. дают возможность определять пеленг на маяк путём сравнения положения вращающейся диаграммы направленности его излучения в момент отсчёта пеленга с известным её положением в др. момент времени. Маркерные Р. используются для обозначения (маркировки) пунктов, важных в навигац. отношении (напр., контрольных пунктов при заходе самолётов на посадку и при подходе судов к порту, пунктов излома маршрутов или фарватеров и т. д.); обычно у таких Р. антенны- с узкой диаграммой направленности.

Р., работающие в диапазонах километровых и более длинных волн, имеют дальность действия до 500 км. Они обеспечивают точность пеленгации их с борта объекта ~ 1-3° (по азимуту). Всенаправленные Р., работающие в диапазонах дециметровых и сантиметровых волн, имеют дальность действия, практически ограничиваемую прямой геометрич. видимостью, и обеспечивают точность определения азимута до 0,1-0,25°.

К навигационным Р. условно относят также передающие радиостанции с ненаправленным излучением и с отличительными для каждой из станций сигналами (позывными); они имеют, навигац. назначение и получили назв. ненаправленных Р. Пеленгование ненаправленных Р. на объекте ведётся с помощью бортового радиопеленгатора. В авиации подобные Р. наз. приводными радиостанциями. Кроме того, к ненаправленным Р. условно относят и другие радиостанции с ненаправленным излучением, имеющие различные для каждой станции опознават. признаки (фиксированные радиочастоты, спец. позывные сигналы) и используемые наряду с их прямым назначением в навигац. целях: вещательные радиостанции, радиоакустич. маяки, радиобуи, радиолокационные маяки, аварийные радиомаяки.

М. М. Райчев.

РАДИОМЕТЕОРОГРАФ, устройство для метеорологич. наблюдений в свободной атмосфере, состоящее из радиозонда и установленного на земле радиоприёмника с регистратором, к-рый автоматически записывает сигналы радиозонда на бумаге. Кроме регистрации метеорологич. элементов (темп-ры, влажности и давления воздуха), Р. регистрирует углы возвышения и азимуты радиозонда в полёте через фиксированные промежутки времени, чтобы определить положение прибора.

РАДИОМЕТЕОРОЛОГИЧЕСКАЯ СТАНЦИЯ автоматическая (АРМС), метеорологическая станция, обеспечивающая автоматич. получение и передачу по радио информации о метеорологич. обстановке в месте её установки (часто необитаемом). Информация передаётся по программе в установленное время (отдельными видами АРМС также по запросу их радио) и содержит данные о темп-ре воздуха и воды, влажности воздуха, атм. давлении, скорости и направлении ветра, видимости, солнечном сиянии, облачности, осадках и др. Специализированные АРМС дают информацию по 1-2 элементам (напр., радиоветромер - скорость и направление ветра, радиоосадкомер - количество осадков). В зависимости от назначения АРМС имеют соответствующие датчики с преобразователями и блоки: программный, измерительный, кодирующий, радиопередающий (и приёмный) и блок питания. АРМС, предназначенные для длительного действия (ок. 1 года), комплектуются для подзарядки аккумуляторов ветроэлектрич. или изотопным термоэлектрич. генератором. В зависимости от места установки АРМС делятся на наземные, для водоёмов (на заякоренных буях), дрейфующие (ДАРМС, к-рые используются во льдах Арктики). Для исследований в морях и океанах применяются автономные радиоокеанографич. станции, позволяющие получить данные о спектре волн на поверхности и скорости и направлении течений на разных глубинах. Различные виды АРМС обеспечивают возможность приёма информации по радио в радиусе от 10 до 1000 км.

Лит.: Справочник по гидрометеорологическим приборам и установкам, Л., 1971; Суражский Д. Я., Соловьев Г. Н., Автоматическая радиометеорологическая станция М-107, "Тр. Научно-исследовательского ин-та гидрометеорологического приборостроения", 1973, в. 28; Стернзат М. С., Метеорологические приборы и наблюдения, Л., 1968. М. С. Стернзат.

РАДИОМЕТЕОРОЛОГИЯ, наука, в к-рой изучается, с одной стороны, влияние метеорологич. условий в тропосфере и стратосфере на распространение радиоволн (гл. обр. УКВ), с другой - метеорологич. явления в тропосфере и стратосфере по характеристикам принимаемых радиосигналов, в том числе собственного излучения атмосферы, как теплового, так и обусловленного электрич. разрядами.

Первые радиометеорологич. наблюдения проводились А. С. Поповым с помощью созданного им грозоотметчика. Излучения атмосферы, вызываемые грозовыми и тихими электрич. разрядами, занимают широкую полосу частот радиоволн от сверхдлинных до ультракоротких и наз. атмосфериками. Последние создаются не только разрядами при грозе, но и в конвективных облаках, пыльных и снежных бурях, областях высокой запылённости и др. Наблюдения за ними позволяют определять глобальное распределение грозовой активности, а также местоположение интенсивных фронтов атмосферных.

В 20-х -нач. 30-х гг. 20 в. установлено преобладающее влияние метеорологич. процессов на распространение УКВ. Распространение радиоволн в атмосфере сопровождается их преломлением, поглощением, отражением и рассеянием. Интенсивность этих явлений определяется свойствами пространственного распределения показателя преломления п воздуха, являющегося функцией давления, темп-ры и влажности, а также наличием и свойствами гидрометеоров (продукты конденсации влаги в атмосфере - капли дождя, тумана, облаков) и различных примесей. Соответственно радиосигналы могут содержать информацию о распределении плотности, темп-ры и влажности воздуха, поле ветра и турбулентности, водности облаков, интенсивности осадков и др. При распространении радиоволны ослабляются из-за потери электромагнитной энергии, к-рая поглощается и рассеивается молекулами кислорода О₂ и водяного пара, гидрометеорами, частицами аэрозоля и др. неоднородностями. В атм. газах ослабление наиболее существенно на волнах 0,25 и 0,5 см для О₂ и 0,18 и 1,35 см для водяного пара, где имеет место резонансное поглощение. Суммарное поглощение атм. газами и его сезонная изменчивость определяются климатич. особенностями каждого географич. района (рис. 1). В мелкокапельных облаках коэфф. ослабления пропорционален их водности. В осадках наряду с поглощением существенно рассеяние радиоволн, поэтому зависимость ослабления от их водности или интенсивности сложнее (рис. 2 и 3). В кристаллич. облаках и осадках ослабление существенно меньше, чем в капельножидких.

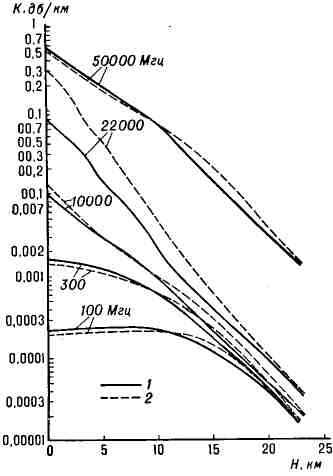

Рис. 1. Зависимость коэффициента полного поглощения К атмосферными газами от высоты Н над поверхностью Земли для района г. Вашингтона (США): 1 - февраль; 2 - август.

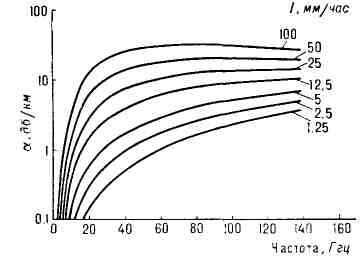

Рис. 2. Коэффициент ослабления а в дождях различной интенсивности I как функция частоты радиоизлучения.


Рис. 3. Изображение поля осадков средней интенсивности на индикаторе обзора метеорологического радиолокатора (длина волны 3,2 см). Расстояние между масштабными кольцами 20 км.

Зависимость п, а также др. факторов, влияющих на перенос радиоизлучения, от основных метеорологич. параметров позволяет использовать методы анализа и прогноза гидрометсорологич. явлений для изучения и предсказания условий распространения радиоволн. Область Р., занимающаяся изучением сезонных изменений п, его вертикального профиля, поглощения атм. газами и ослабления облаками и осадками в различных климатич. районах, наз. радиоклиматологией. Метеорологич. условия, определяющие аномалии в распространении радиоволн, в частности образование атм. волноводов, длительные замирания, вызванные наличием приподнятых отражающих слоев или ослаблением в осадках, могут быть предсказаны на основе синоптич. анализа.

Среди методов исследования атмосферы, использующих распространение радиоволн, наибольшее практич. значение получили радиолокационные (см. Радиолокация в метеорологии). Измерения теплового излучения атмосферы, подстилающей поверхности и внеземных источников на сантиметровых и более коротких волнах в области интенсивных полос поглощения атм. газами используются для определения профилей плотности, влажности и темп-ры, а также оценки общего влагосодержания в атмосфере. На метеорологич. ИСЗ применяют сканирующие радиометры сантиметрового и миллиметрового диапазонов для получения изображений облаков и осадков.

Лит.: Бин Г. Р., Даттон Е. Дж., Радиометеорология, пер. с англ., Л., 1971; Нас и лов Д. Н., Радиометеорология, 2 изд., М., 1966; Пахомов Л. А., Пинус Н. P. и Шметер С. М., Аэрологические исследования изменчивости коэффициента преломления атмосферы для ультракоротких радиоволн, М., 1960; Степаненко В. Д., Радиолокация в метеорологии, Л., 1966; Измерение радиотепловых и плазменных излучений в СВЧ диапазоне, М., 1968. Л. А. Черников.

РАДИОМЕТР (от радио... и ...метр), 1) прибор для измерения энергии электромагнитного излучения, основанный на его тепловом действии. Применяется для исследования инфракрасного излучения, солнечной радиации и др. (см., напр., Актинометр, Пиргелиометр). 2) Приёмное устройство радиотелескопа, к-рое в сочетании с антенной позволяет исследовать излучение астрономич. объектов в радиодиапазоне (см. Радиометр в радиоастрономии). 3) Прибор для измерения активности (числа актов радиоактивного распада в единицу времени) радиоактивных источников (см. Радиометрия). 4) Прибор для измерения давления звукового излучения (см. Радиометр акустический).

РАДИОМЕТР в радиоастрономии, радиотехнич. устройство для измерения мощности излучения малой интенсивности в диапазоне радиоволн (длины волн от 0,1 мм до 1000 м). Применяется в качестве приемного устройства радиотелескопов, а также в радиотеплокации для составления тепловых карт поверхности Земли. Мощность излучения, попадающего на вход Р. с антенны, принято выражать т. н. эквивалентной температурой излучения Т, определяемой с помощью закона Рэлея-Джинса: р = kT дельта f (k = 1,38 ^. 10^-23 вт/гц ^.град - постоянная Больцмана, дельта f - ширина полосы принимаемых частот). В этом случае чувствительность Р., т. е. минимальное изменение входной температуры дельта T, которое может быть зафиксировано инструментом, определяется выражением:

где х - время накопления сигнала; Т_ш - т. н. эквивалентная темп-pa входных шумов, характеризующая уровень собственных шумов Р.; а - коэффициент порядка единицы, зависящий от схемы Р. Параметр q = корень квадратный из дельта ft, часто называют радиометрич. выигрышем, Р. позволяет регистрировать сигналы, в q раз меньшие его собственных шумов.


Блок-схема модуляционного радиометра: 1 - антенна; 2 - эквивалент антенны; 3 - модулятор; 4 - усилитель высокой частоты; 5 - детектор; в - усилитель низкой частоты; 7 - синхронный детектор; 8 - генератор опорного напряжения; 9 - преобразователь "аналог - код".

Наиболее распространена модуляционная схема Р. В этой схеме приёмник с помощью переключателя (модулятора) периодически подключается к антенне и к её эквиваленту, в качестве к-рого может служить, напр., небольшая антенна, направленная в "холодную" область неба. Таким путём исключается постоянная составляющая шумов и выделяется полезный сигнал, к-рый после усиления, детектирования и преобразования в числовой код подаётся на ЭВМ. Схема Р. строится обычно на основе приёмника супергетеродинного типа или прямого усиления. С целью снижения входных шумов на входе совр. Р. используются малошумящие параметрич. усилители или мазеры. Типичные параметры Р.:

при этом чувствительность дельта Т = 1,4 • 10^-2K. При охлаждении входных усилителей Р. до темп-ры жидкого гелия можно достичь Т_ш~20К и при дельта f = 10⁹ гц получить дельта Т~10^-3К.

Дальнейшее снижение Т_ш для системы радиотелескоп - радиометр, а соответственно, и дельта Т ограничивается на поверхности Земли шумовым излучением неба (атмосферного и космич. происхождения), составляющим в минимуме на сантиметровых волнах около 10К.

Лит.: Есепкина Н. А., Корольков Д. В., Парийский Ю. Н., Радиотелескопы и радиометры, М., 1973; Николаев А. Г., Перцов С. В., Радиотеплолокация, М., 1964. Д. В. Корольков.

РАДИОМЕТР АКУСТИЧЕСКИЙ, прибор для измерения давления звукового излучения (радиационного давления звука) и в конечном счёте - ряда важнейших характеристик звукового поля - плотности звуковой энергии, интенсивности звука и др. Представляет собой лёгкую подвижную систему, помещённую в звуковое поле на упругом подвесе (типа обычного или крутильного маятника или весов). Сила, обусловленная радиационным давлением, смещает приёмный элемент (лёгкий диск, шарик, конус, размер к-рых больше длины волны) из положения равновесия до тех пор, пока действие её не будет уравновешено силами, зависящими от конструкции Р. а. В Р. а. маятникового типа (рис., а) - это компонента силы тяжести, возникающая при отклонении подвеса на угол а', в Р. а. типа крутильных весов (рис., б)- это упругий момент закручивания нити. В" компенсационном Р. а. приёмный элемент возвращают в исходное положение, прикладывая внеш. силу. (простейший тип такого Р. а.- чувствит. рычажные весы; рис., в). Давление звукового излучения рассчитывается по радиационной силе, зависящей от соотношения длины волны и размеров приёмного элемента Р. а., его формы и коэфф. отражения.

Схемы некоторых конструкций радиометров, а - маятникового типа: 1 - приёмный элемент, 2 - жёсткое коромысло с игольчатым креплением в агатовых подпятниках или нить подвеса; б - типа крутильных весов: 1 - приёмный элемент, 2 - жёсткое коромысло, 3 - упругая растянутая тонкая нить; в - в виде рычажных весов: 1 - приёмный конический элемент, 2 - рычажные весы, 3 - чашка с разновесами; стрелками показано направление распространения ультразвука.

Метод определения интенсивности ультразвука с помощью Р. а.- один из самых точных и простых методов. Однако Р. а. инерционен и подвержен влиянию акустич. течений, что снижает точность измерений.

Лит.: Матаушек И., Ультразвуковая техника, пер. с нем., М., 1962, гл. VJ, § 2, б; Колесников А. Е., Ультразвуковые измерения, М., 1970, гл. IV, § 17.

РАДИОМЕТРИЧЕСКАЯ РАЗВЕДКА, комплекс методов разведочной геофизики, использующих проявления естественной радиоактивности для поисков и разведки руд радиоактивных элементов. В сочетании с др. методами применяется также при поисках и разведке нерадиоактивных руд (фосфоритов, редких земель, циркония, ванадия и др.), в составе к-рых содержатся примеси радиоактивных элементов. Как вспомогат. метод используется при геологич. картировании.

Методы Р. р. основаны на регистрации ионизирующих излучений с помощью ионизационных камер, газоразрядных (Гейгера - Мюллера) и кристаллич. счётчиков и др. детекторов ядерного излучения. Измерениями устанавливается источник радиоактивности и ср.содержание радиоактивных элементов в горных породах, рудах, водах, почвах, растительном покрове и в приземном слое атмосферы. На результаты измерений влияют как концентрации радиоактивных элементов, так и плотность и состав горных пород и руд, а также величина естественного фона радиоактивности.

Наиболее широко в Р. р. применяются методы, основанные на регистрации гамма-излучения, и эманационные методы. Гамма-спектроскопич. съёмки и гамма-поиски в самолётном (вертолётном), автомобильном, пешеходном и др. вариантах используются для изучения полей излучений и выявления скоплений радиоактивных элементов. Гамма-съёмки горных выработок применяются при разведке месторождений радиоактивных руд для уточнения представлений о строении рудных тел. По результатам у-опробования руд в коренном: залегании и в отбитых массах оценивается ср. содержание в них радиоактивных элементов. Радиоактивный каротаж проводится для литологич. расчленения разрезов скважин и выделения интервалов с повышенными содержаниями радиоактивных элементов. При разведке месторождений урана, тория и калийных солей гамма-каротаж служит осн. методом опробования скважин.

Эманационные методы Р. р. основаны на измерениях концентраций радиоактивных газов - радона (²²²Rn), торона (²²⁰Rn) и актинона (²¹⁹Rn) в почвенном воздухе. В связи с совершенствованием гамма-спектроскопии эманационные методы постепенно утрачивают ведущее поисковое и разведочное значение. К Р. р. относятся также поиски урановых месторождений по ореолам радиоактивных элементов в подземных водах, почвах и растительном покрове.

Методы Р. р. начали разрабатываться в 1922-24 в Германии и в СССР. Определяющую роль в создании и развитии Р. р. сыграли работы сов. учёных В. И. Баранова, Г. В. Горшкова, А. Г. Граммакова, А. П. Кирикова, А. К. Овчинникова, В. Л. Шашкина и др.

Лит.: Новиков Г. Ф., Капков Ю. Н., Радиоактивные методы разведки, Л., 1965; Методы поисков урановых месторождений, М., 1969. А. Б. Каждан.

РАДИОМЕТРИЧЕСКИЙ АНАЛИЗ, метод анализа химического состава веществ, основанный на использовании радиоактивных изотопов и ядерных излучений. В Р. а. для качественного и количественного определения состава веществ используют радиометрич. приборы (см. Детекторы ядерных излучений). Различают неск. способов Р. а. Прямое радиометрическое определение основано на осаждении определяемого иона в виде нерастворимого осадка избытком реагента известной концентрации, содержащего радиоактивный изотоп с известной удельной активностью. После осаждения устанавливают радиоактивность осадка или избытка реагента.

Радиометрическое титрование основано на том, что определяемый в растворе ион образует с реагентом малорастворимое или легкоэкстрагируемое соединение. Индикатором при титровании служит изменение, по мерс введения реагента, радиоактивности раствора (в 1-м случае) и раствора или экстракта (во 2-м случае). Точка эквивалентности определяется по излому кривой титрования, выражающей зависимость между объёмом введённого реагента и радиоактивностью титруемого раствора (или осадка). Радиоактивный изотоп может быть введён в реагент или определяемое вещество, а также в реагент и определяемое вещество.

Метод изотопного разбавления основан па тождественности хим. реакций изотопов данного элемента. Для его осуществления к анализируемой смеси добавляют некоторое кол-во определяемого вещества т_о, содержащего в своём составе радиоактивный изотоп с известной радиоактивностью Iо. Затем выделяют любым доступным способом (напр., осаждением, экстракцией, электролизом) часть определяемого вещества в чистом состоянии и измеряют массу т, и радиоактивность I₁выделенной порции вещества. Общее содержание искомого элемента в анализируемом объекте находят из равенства отношений радиоактивности выделенной пробы к радиоактивности введённого вещества и массы выделенного вещества к сумме масс введённого вещества и находящегося в анализируемой смеси:

откуда

При активационном анализе исследуемое вещества облучают (активируют) ядерными частицами или жёсткими у-лучами, а затем определяют активность образующихся радиоактивных изотопов, к-рая пропорциональна числу атомов определяемого элемента, содержанию активируемого изотопа, интенсивности потока ядерных частиц или фотонов и сечению ядерной реакции образования радиоактивного изотопа.

Фотонейтронный метод основан на испускании нейтронов при действии фотонов высокой энергии (у-квантов) на ядра атомов хим. элементов. Кол-во нейтронов, определяемое нейтронными детекторами, пропорционально содержанию анализируемого элемента. Эта энергия фотонов должна превышать энергию связи нуклонов в ядре, к-рая для большинства элементов составляет ~8 Мэв (лишь для бериллия и дейтерия она равна соответственно 1,666 Мэв и 2,226 Мэв; при использовании в качестве источника y-квантов изотопа ¹²⁴Sb, с E_y= 1,7 и 2,1 Мэв, можно определять бериллий на фоне всех др. элементов).

В Р. а. применяются также методы, основанные на поглощении нейтронов, у-лучей, (3-частиц и квантов характеристич. рентгеновского излучения радиоактивных изотопов. В методе анализа, основанном на отражении электронов или позитронов, измеряется интенсивность отражённого потока. Энергия частиц, отражённых от лёгких элементов, во много раз меньше энергии частиц, отражённых от тяжёлых элементов, что позволяет определять содержание тяжёлых элементов в их сплавах с лёгкими элементами и в рудах. См. также Радиохимический анализ.

Лит.: Крешков А. П., Основы аналитической химии, кн. 3 - Физико-химические (инструментальные) методы анализа, 3 изд., М., 1970; Несмеянов АН. Н., Радиохимия, М., 1972. АН. Н. Несмеянов.

РАДИОМЕТРИЧЕСКИЙ ЭФФЕКТ, проявление действия силы отталкивания между двумя поверхностями, поддерживаемыми при разных темп-pax (T₁>T₂) и помещёнными в разреженный газ. Р. э. вызывается тем, что молекулы, ударяющиеся о поверхность с T_1; отскакивают от неё, имея более высокую среднюю кинетич. энергию, чем молекулы, ударяющиеся о поверхность с T_2. Холодная пластина со стороны, обращённой к горячей, бомбардируется молекулами, имеющими в среднем более высокую энергию, чем молекулы, бомбардирующие пластину с противоположной стороны (со стороны стенки сосуда с Т = T₂). Благодаря разнице в импульсах, передаваемых молекулами противоположным сторонам пластины, возникает сила отталкивания. При достаточно низких давлениях газа р, когда средняя длина свободного пробега молекул больше, чем расстояние между поверхностями, сила отталкивания, приходящаяся на единицу площади:

При р более высоких F становится меньше, несмотря на то, что в передаче энергии участвует большее количество молекул, т. к. быстрые молекулы теряют часть своей энергии при столкновении с более медленными молекулами. Т. о., при низких давлениях сила F прямо пропорциональна р, а при высоких - обратно пропорциональна. При нек-ром промежуточном р значение силы F проходит через максимум. На Р. э. основано действие радиометрического манометра.

РАДИОМЕТРИЧЕСКОЕ ОБОГАЩЕНИЕ, отделение полезных минералов от пустой породы, основанное на свойстве минералов испускать излучения (эмиссионно-радиометрич. методы) или ослаблять их (абсорбционно-радиометрич. методы). В эмиссионно-радиометрич. методах используется естественная радиоактивность минералов, их люминесценция и др. В абсорбционнорадиометрич. методах используются рентгеновское, нейтронное и гамма-излучение.

Р. о. осуществляется с помощью радио-метрич. сепараторов (рис.1), в к-рых датчик регистрирует излучение и преобразует его в электрич. импульсы. Из датчика импульсы поступают в радиометр, в к-ром частота поступления импульсов сравнивается с заранее заданной "пороговой" величиной и при превышении её поступает команда на исполнительный механизм, разделяющий полезное ископаемое на обогащённый продукт и отходы (хвосты).



Рис. 1. Схема радиометрического сепаратора для естественно-радио-активных руд: 1-ленточный конвейер; 2 - экран; 3 - датчик радиометра; 4 - шибер; 5 - электромагнит; 6 - радиометр.

Режимы радиомстрич. сепарации: по-кусковой, при к-ром регистрируется излучение отдельных кусков полезного ископаемого; порционный- регистрируется излучение порций, состоящих из нескольких кусков, и поточный - регистрируется излучение движущегося непрерывного потока полезного ископаемого. Покусковой режим технологически наиболее эффективен, но наименее производителен.

Р. о. получило распространение при обработке урановых руд, являясь осн. методом обогащения этого вида сырья. Кроме того, оно используется для обработки бериллиевых руд (фотонейтронный процесс), золотосодержащих руд и неметаллич. полезных ископаемых (фотометрич. процесс), алмазосодержащих руд (люминесцентный процесс), железных руд (гамма-абсорбционный процесс), борных руд (нейтронно-абсорбционный процесс) и др.


Рис. 2. Радиометрическая контрольная станция: 1 - датчики радиометра; 2 - радиометры; 3 - весы.

Разновидность Р. о.- радиометрич. сортировка, с помощью к-рой сортируются загруженные полезным ископаемым транспортирующие устройства (вагонетки, автомашины, скипы и др.). Сортировка осуществляется радиометрич. контрольной станцией (рис. 2), к-рая работает с большой производительностью, но коэфф. обогащения полезного ископаемого при этом невелик. В связи с этим они используются гл. обр. для выделения из горной массы наиболее бедной части полезного ископаемого, удаляемой в отвал.

Лит.: Мокроусов В. А., Гольбек Г. Р., Архипов О. А., Теоретические основы радиометрического обогащения радиоактивных, руд, М., 1968; Крейндлин И. И., Марков а Р. А., Паска Л. М., Приборы для радиометрического обогащения руд, М., 1972. В. А. Мокроусов.

РАДИОМЕТРИЯ (от радио... и ...метрия), совокупность методов измерений активности (числа распадов в единицу времени) нуклидов в радиоактивных источниках. Родоначальниками Р. можно считать Э. Резерфорда и X. Гейгера, впервые в 1930 осуществивших с помощью искрового счётчика определение числа а-частиц, испускаемых в 1 сек 1 г Ra (удельная активность).

Радиометрич. методы различают по способу приготовления источника, по геометрии измерений, по используемым физич. явлениям. К первой группе относятся методы: "бесконечно тонкого" и "бесконечно толстого" слоев, "перевода метки в газ", "полного испарения проб". Ко второй группе - методы определённого телесного угла и "4 Пи-счёта". К третьей группе методов относятся калориметрический, весовой, метод жидкостного сцинтилляционного счёта, методы счётчиков внутр. наполнения, ионизационных камер, масс-спектрометрический, эмиссионный спектральный, метод совпадений и др.

Для абс. измерений активности а- и В-излучателей широко применяют метод 4я-счёта, при к-ром регистрируются частицы, испускаемые из источника в любом направлении. Активность находят по формуле:

А = N/PK,

где N - скорость счёта с поправками на фон и "мёртвое время", Р - поправка на схему распада, К - коэфф., учитывающий поглощение в подложке, самопоглощение в источнике и пр. Для измерений твёрдых радиоактивных источников используют газоразрядные 4 Пи-счётчики. Геометрия измерений, близкая к 4 Пи, осуществляется также при применении жидкостных сцинтилляционных счётчиков, счётчиков и камер внутр. наполнения.

Для абс. измерений активности нуклидов, распад к-рых сопровождается каскадным излучением, применяют совпадений метод. Установки, включающие два детектора, настраивают так, чтобы раздельно регистрировались излучения разного рода или разной энергии. При этом измеряют активность источника с нуклидом, распад к-рого сопровождается каскадным испусканием именно этих излучений. Активность определяют по формуле:

где N₁ и N₂ - скорости счёта, получаемые с каждым из детекторов, N₁₂ - скорость счёта совпадений, a F - нек-рая функция от (N₁/N₂), стремящаяся к 1 при (N₂/N₁)->1. В наиболее простых случаях F(N₂/N₁₂) = 1.

Если источники обладают значительной активностью, применяют калориметрич. метод, основанный на измерении теплового эффекта, вызванного распадом нуклида в образце. Зная среднюю энергию, поглощаемую в системе образец - калориметр при одном акте распада, и общую интенсивность выделения энергии источником, рассчитывают активность нуклидов. Калориметрич. метод является одним из самых старых, но им широко пользуются до сих пор.

Если удаётся выделить нуклид в макроколичествах, его активность может быть найдена по формуле:

А = ЛМ,

где М - число атомов нуклида в образце, Л - постоянная распада (в сек^-1), Т - период полураспада (в сек). Этот метод наз. весовым, т. к. М рассчитывают, исходя из веса нуклидов в источнике. Весовой метод наз. масс-спектрометрическим или методом эмиссионного спектрального анализа, если относительное содержание нуклида в источнике определяют с помощью масс-спектрометра или эмиссионного спектрального анализа.

Массовые измерения активности осуществляют в основном относительными методами, сравнивая измеряемые источники с образцовыми (откалиброванными с высокой точностью радиоактивными растворами, жидкостями, газами, при создании к-рых используют методы абс. измерений активности). Относительные измерения активности нуклидов, распад к-рых сопровождается у-излучением, обычно осуществляют с помощью ионизационных камер, сцинтилляционных счётчиков и полупроводниковых детекторов. В случае В-излучающих нуклидов используют ионизационные камеры и газоразрядные счётчики. Массовые измерения активности низкоэнергетичных В-излучателей (¹⁴С, ³Н и др.) осуществляют методом жидкостного сцинтилляционного счёта.

Р. широко используется при решении самых разнообразных задач - от исследований с помощью меченых атомов (см. Изотопные индикаторы) доопределения возраста горных пород (см. Геохронология) и в археологии.

Лит.: Караваев Ф. М., Измерения активности нуклидов, М., 1972; Коробков В. И., Лукьянов В. Б., Методы приготовления препаратов и обработки результатов измерений радиоактивности, М., 1973; Туркин А. Д., Дозиметрия радиоактивных газов, М., 1973; Ванг Ч., Уиллис Д., Радиоиндикаторный метод в биологии, пер. с англ., М., 1969; Техника измерений радиоактивных препаратов. Сб. ст., М., 1962; Манн У. Б., Селигер Г. Г., Приготовление и применение эталонных радиоактивных препаратов, [пер. с нем.], М., 1960. В. А. Баженов.

РАДИОМИМЕТИЧЕСКИЕ ВЕЩЕСТВА (от радио... и греч. mimetikos - подражательный), химич. соединения, действие к-рых на отдельные клетки, органы, ткани и организм животных и человека по мн. показателям сходно с биологическим действием ионизирующих излучений. Чаще к Р. в. относят алкилирующие соединения (иприт, этиленимин и др.), оказывающие губительное действие на клетку на всех стадиях её жизненного цикла.

Подобно ионизирующим излучениям Р. в. обладают мутагенным и канцерогенным действием, вызывают у млекопитающих острые и хронич. дегенеративные изменения в костном мозге, слизистой оболочке кишечника, половых органах, подавляют образование антител, нарушают процесс окислит. фосфорилирования, биосинтез белка и др. Аналогичным действием на организм обладают также вещества, выделяемые из облучённого организма. Их чаще наз. радиотоксинами. На способности Р. в. подавлять рост пек-рых опухолей основаны мн. исследования по химиотерапии рака.

А. Г. Тарасенко.

РАДИОМОНТАЖ, см. Монтаж радиоэлектронной аппаратуры.

РАДИОНАВИГАЦИОННАЯ СИСТЕМА, комплекс из нескольких однотипных или разнотипных радионавигац. устройств, взаимодействующих между собой (по радиоканалам или в рамках единой структурной схемы) и обеспечивающих при совместной работе определение местоположения движущихся объектов и решение др. комплексных задач навигации. Наибольшее распространение в радионавигации получили (начиная с 40-50-х гг. 20 в.) разностно-дальномерные (гиперболические) и угломерно-дальномерные (полярные) Р. с.

Разностно-дальномерные Р. с., использующие фазовый или импульсно-фазовый метод измерения разности расстояний, состоят из 3 (или более) наземных передающих радиостанций и спец. бортового (самолётного, корабельного) приёмоиндикаторного устройства. Одна из наземных станций, наз. ведущей, излучает рабочие сигналы, одновременно являющиеся синхронизирующими (см. Синхронизация) для двух др. (ведомых) станций. Ведомые станции излучают рабочие сигналы синхронно с ведущей, по с определённой, искусственно вводимой задержкой во времени. Наземные станции импульсно-фазовых Р. с. излучают рабочие сигналы в импульсном режиме на одной несущей частоте, а станции фазовых - обычно на разных несущих частотах в режиме непрерывных колебаний (или посылок несущих колебаний). На борту движущегося объекта сигналы, излучённые станциями, принимаются и время их прихода сравнивается (с учётом задержки). 2 наземные станции (ведущая и одна из ведомых) обеспечивают измерение одной линии положения (гиперболы), а 3 (и более) наземные станции - определение местоположения и др. навигац. элементов движения объектов. Для каждой гиперболич. Р. с. выпускаются спец. карты, на к-рых с большой точностью нанесены семейства гипербол, каждая из к-рых соответствует определённой разности времени прихода сигналов от соответствующих ведущей и ведомой радиостанций, расположенных в известных географич. пунктах; координаты объекта определяются точкой пересечения 2 гипербол. В наст. время (сер. 70-х гг.) для навигации при значит. расстояниях (св. 500-600 км) чаще всего применяются длинноволновые гиперболич. импульсно-фазовые системы и сверхдлинноволновые гиперболич. фазовые системы, каждая из к-рых имеет, как минимум, 3 мощные наземные передающие радиостанции. Длинноволновые Р. с. работают в диапазоне частот 70-130 кгц, наземные станции этих Р. с. имеют импульсную мощность до 4 Мвт, и при расстояниях (базе) между станциями~ 1000-1300 км обеспечивается дальность действия ~2000 км при проведении измерений по поверхностному лучу и до 5000 км - по пространственному лучу. В рабочей зоне такой Р. с. точность (среднеквадратичная ошибка) определения местоположения объекта по поверхностному лучу 600-1250 м. Сверхдлинноволновые Р. с. работают в диапазоне частот 10-14 кгц, их наземные станции непрерывно излучают мощность ~ 100 квт, и при базовых расстояниях 2-4 тыс. км обеспечивается дальность действия 5-10 тыс. км. В рабочей зоне такой Р.с. точность (среднеквадратичная ошибка) определения места ~1-2,5 км днём и в 2 (и более) раза хуже ночью. В 60-70-х гг. получают распространение длинноволновые импульсно-фазовые Р. с. с подвижными (перевозимыми) наземными станциями, с малыми базовыми расстояниями (порядка 200-300 км) и с дальностью действия до 400-600 км. Кроме высокоточной навигации самолётов и кораблей на малых дальностях, эти Р. с. благодаря использованию частот ~ 100 кгц позволяют обеспечивать также высокоточное вождение различного рода наземных (сухопутных) подвижных объектов.

Угломерно-дальномерные Р. с. состоят, как правило, из наземных всенаправленных радиомаяков, служащих для измерения азимутов (фазовым или импульсно-фазовым методом), и бортовых импульсных радиодальномеров, служащих для измерения дальности. Местоположение объекта определяется путём измерения на объекте дальности до радиомаяка и нахождения его азимута. Такие Р. с. работают в диапазоне УКВ (на частотах ~0,1 - 1 Ггц) и имеют дальность действия, определяемую, практически, прямой геометрической видимостью (в возд. навигации при высоте полёта 13-15 км дальность действия достигает 600 км). Наилучшая точность определения этими Р. с. азимутальной линии положения ~0,25^о и дальномерпой (круговой) линии положения ~ 100-200 м (для 50% измерений).

В 60-х - нач. 70-х гг. созданы спутниковые Р. с., к-рые, в зависимости от состава радионавигац. устройств, устанавливаемых на навигационном спутнике и на обслуживаемых им движущихся объектах, а также от применяемых методов навигац. измерений, могут быть азимутальными (угломерными), дальномерными или угломерно-дальномерными.

Особое навигац. значение имеют сложные комплексные (в т. ч. комбинированные - включающие радионавигационные устройства, не взаимодействующие между собой) Р. с., например: автоматизированные системы управления возд. движением на возд. трассах и в приаэродромных зонах, к-рые обеспечивают эшелонирование летательных аппаратов (ЛА) по высоте, в продольном и боковом направлениях (и тем самым предотвращение столкновений ЛА в воздухе), опознавание ЛА, их заход на посадку; системы посадки самолётов на палубу корабля; системы обеспечения безопасного вождения и лоцманской проводки судов в гаванях, фарватерах и т. д.

Лит.: Белавин О. В., Зерова М. В., Современные средства радионавигации, М., 1965; Скиба Н. И., Современные гиперболические системы дальней радионавигации, М., 1967; Шустер А. Я., Судовые радионавигационные приборы, Л., 1973; Самолётные навигационные системы, пер. с англ., М., 1973. М. М. Райчев.

РАДИОНАВИГАЦИЯ, совокупность операций по обеспечению вождения движущихся объектов (летательных аппаратов, судов и др.), а также по наведению управляемых объектов с помощью радиотехнич. средств; научно-технич. дисциплина, рассматривающая принципы построения радиотехнич. средств и разрабатывающая методы их использования применительно к решению задач вождения движущихся объектов по определённой траектории (маршруту) и вывода их в заданный район в заданное время (см. Навигация, Навигация воздушная). При решении осн. задачи навигации - определения местоположения объектов и навигационных элементов их движения - в Р. используют как специальные радиотехнич. средства, так и применяемые в др. областях техники, напр. в радиолокации, радиовещании. Действие радионавигац. средств основано на использовании след. важных особенностей распространения радиоволн: распространение радиоволн над поверхностью Земли происходит по кратчайшему (ортодромическому) расстоянию между пунктами излучения и приёма; скорость распространения постоянна; радиолучи, отражённый от ионосферы и падающий на неё, лежат в одной плоскости.

Радионавигац. средства подразделяют: по роду решаемых ими задач и полноте их решения - на радионавигационные устройства (радиопеленгаторы, в т. ч. радиокомпасы; радиодальномеры, радиомаяки, радиосекстанты и др.), обеспечивающие (в определённых сочетаниях или при использовании независимых искусств. или естеств. источников радиоизлучения либо отражающих свойств земной поверхности и находящихся на ней неподвижных объектов) решение только частных навигац. задач, обычно - определение одной линии (поверхности) положения движущегося объекта, и радионавигационные системы, обеспечивающие решение сложных комплексных навигац. задач; по используемому диапазону радиоволн - в соответствии с регламентом радиосвязи; по параметру радиосигналов, используемому при измерении навигационных элементов (наиболее употребительный отличит. признак),- на амплитудные, фазовые, частотные, временные и комбинированные (амплитудно-временные, фазово-временные и т. п.); по методу определения линий положения - на угломерные (азимутальные), дальномерные (круговые) и комбинированные (напр., угломерно-дальномерные, разностно-дальномерные); по количеству подвижных объектов, обеспечиваемых навигац. информацией,- на средства ограниченной и неограниченной пропускной способности. Их также различают и по др. классификационным признакам, напр. выделяют автономные и неавтономные радионавигац. средства.

Применение радионавигац. методов и средств позволило увеличить точность прохождения маршрутов движущимися объектами и вывода их в заданный район, а также значительно повысить безопасность плавания судов и полётов самолётов в сложных метеорологич. условиях. Объединение различных радионавигац. устройств в определённые системы в принципе позволяет обеспечить выполнение всех осн. задач навигации. Однако в целях повышения надёжности и безопасности вождения объектов в наиболее сложных условиях такие системы на практике используют совместно с нерадиотехническими средствами, напр, с инерциальной навигационной системой, с к-рыми они образуют комплексные (комбинированные) системы навигации.

Лит. см. при ст. Радионавигационная система. М. М. Райчев.

РАДИОПЕЛЕНГАЦИЯ, вид пеленгации; определение направления на источник радиоизлучения. Осуществляется с помощью радиопеленгато ров.

Радиопеленгатор состоит из антенно-фидерной системы (АФС), служащей для приёма распространяющихся от пеленгуемого объекта радиоволн, и т. н. приёмоиндикатора (ПИ). В ПИ в результате сравнения амплитуд (при Р. амплитудным методом) или измерения разностей фаз (при Р. фазовым методом) переменных электродвижущих сил, наводимых в АФС принимаемыми радиоволнами, вырабатывается информация об углах между направлением на пеленгуемый объект и осн. плоскостями, принятыми за начало отсчёта. В универсальных (двухкоординатных) радиопеленгаторах измеряются оба угла, определяющих это направление, в а з и-мутальны х - один из них (азимут). В мор. навигации измерение азимута (пеленга) с помощью радиопеленгатора наз. радиопеленгованием.

По степени автоматизации измерений и по способу индикации направления на пеленгуемый объект различают след, типы радиопеленгаторов: неавтоматические (слуховые) - с индикацией по минимуму или максимуму слышимости сигналов пеленгуемого объекта, полуавтоматические (визуальные) - со стрелочным индикатором или электроннолучевой индикацией, а в-томатические - с цифровым отсчётом измеряемых параметров.

Р. с использованием двух радиопеленгаторов, расположенных на достаточно большом расстоянии друг от друга (таком, чтобы их направления на источник радиоизлучения отличались не менее чем на 30°), позволяет определить местоположение пеленгуемого объекта - он расположен в точке пересечения обоих направлений. Р. (одновременно или с небольшими интервалами) двух и более источников радиоизлучения, положение к-рых известно, позволяет определять местоположение объекта, с к-рого ведётся Р.

Явление направленности приёма, свойственное большинству типов антенн и лежащее в основе амплитудного метода Р., было отмечено А. С. Поповым. Изобретение рамочной антенны привело к созданию первых радиопеленгаторов. В развитие теории и практики Р. большой вклад внесли советские учёные Б. А. Введенский, М. В. Шулейкин и др. Р. широко применяется в мор., возд. и кос-мич. навигации, в радиоразведке, радиоастрономии, метеорологии (см., напр., Радиокомпас).

Лит.: К у к е с И. С., С т а р и к М. Е., Основы радиопеленгации, М., 1964; В а р-т а н е с я н В. А., ГойхманЭ. Ш., Р о-г а т к и н М. И., Радиопеленгация, М., 1966; Смирновский А. Ф., Радионавигационные средства, Л., 1967 (Курс кораблевождения, т. 5, кн. 5); М е з и н В. К., Автоматические радиопеленгаторы, М., 1969. В. К. Мезин, М. И. Скворцов.

РАДИОПЕРЕДАТЧИК, устройство (комплекс устройств), служащее для получения модулированных элсктрич. колебаний в диапазонах радиочастот с целью их последующего излучения (антенной) в виде электромагнитных волн. Р.- важнейшая составная часть систем и устройств передачи информации посредством радиоволн: систем и устройств, применяемых в радиосвязи, телевидении, радиовещании, радиолокации, радионавигации и др. отраслях техники (см., напр., Передающий радиоцентр, При-ёмо-передающая радиостанция), а также используемых в научных экспериментах. Р. различают по диапазону рабочих волн (см. Радиоволны), мощности колебаний, подводимых к антенне (до 100 era - маломощные, от 100 era до 10 кет - средней мощности, от 10 кет до 1 Мет - мощные и св. 1 Мет - сверхмощные), роду работы (телеграфные, телефонные и др^), способу модуляции (с амплитудной, .частотной, фазовой или др. модуляцией¹), типу генераторных электронных приборов (ламповые, транзисторные, магнетронные, клистронные и т. п.), назначению (связные, вещательные, локационные, телевизионные и т. п.), мобильности (стационарные, передвижные).

Простейший (однокаскадный) Р. содержит генератор с самовозбуждением, преобразующий энергию постоянного (реже переменного) тока в энергию радиочастотных колебаний (см. Генерирование электрических колебаний), и модулятор, а также источник электропитания. Однако Р., работающие в диапазонах дециметровых и более длинных волн (особенно Р. средней и большой мощности), обычно состоят из нескольких каскадов, выполняющих различные функции. Мно-гокаскадность Р. вызвана гл. обр. требованием получения достаточно мощных колебаний с высокой стабильностью несущей частоты (допустимый уход частоты обычно лежит в пределах 10~⁶-10~⁹). Применение различных методов стабилизации частоты обычно позволяет получать достаточно стабильные колебания лишь в маломощном генераторе с самовозбуждением (называемым задающим генератором), работающим на частоте, как правило, более низкой, чем рабочая частота Р. Тогда в последующих каскадах Р. (умножителях частоты) производится её умножение. При особо высоких требованиях к стабильности частоты сразу после задающего генератора ставят т. н. буферный каскад, защищающий задающий генератор от обратного воздействия последующих, более мощных каскадов Р. Для увеличения мощности колебаний применяют каскад (или каскады) предварит, усиления напряжения и мощности колебаний, к-рый возбуждает выходной мощный каскад Р., наз. генератором с независимым возбуждением. Изменением того или иного параметра Р. осуществляют модуляцию колебаний радиочастоты. Модулированные колебания через цепи связи передаются в антенну, кабельную или проводную линии связи.

Лит.: Д р о б о в С. А., Б ы ч к о в С. И., Радиопередающие устройства, 4 изд., М., 1969; Родионов В. М., История радио-передающих устройств, М., 1969; Модель 3. И., Радиопередающие устройства, М., 1971. S. М. Тимофеев.

РАДИОПИЛОТ, аэрологич. прибор, представляющий собой шар-пилот, снабжённый мишенью для отражения радиоволн, что позволяет определять его положение с помощью радиолокации.

РАДИОПИЛЮЛЯ, радиокапсула, эндорадиозонд, миниатюрный радиопередатчик, к-рый, будучи проглочен человеком или животным, позволяет регистрировать методом биотелеметрии определённые показатели состояния желудочно-кишечного тракта. См. Эндорадиозондирование.

РАДИОПОГЛОЩАЮЩИЕ МАТЕРИАЛЫ, неметаллич. материалы, состав и структура к-рых обеспечивают эффективное поглощение (при незначит. отражении) электромагнитной энергии в определённом диапазоне длин радиоволн. Р. м. используют для уменьшения эффективной отражающей поверхности наземных и морских объектов и летательных аппаратов с целью их противолокационной маскировки, для оборудования испытат. камер, в к-рых исследуются антенные устройства, для поглощения электромагнитной энергии в оконечных и др. поглощающих элементах СВЧ устройств и т. д.

При взаимодействии электромагнитного излучения с Р. м. в последних имеют место поглощение (диэлектрич. и магнитные потери), рассеяние (вследствие структурной неоднородности Р. м.) и интерференция радиоволн (см. также Распространение радиоволн). Немагнитные Р. м. подразделяют на интерференционные, градиентные и комбинированные. Интерференционные P.M. состоят из чередующихся диэлектрич. и проводящих слоев. В них интерферируют между собой волны, отразившиеся от электропроводящих слоев и от металлической поверхности защищаемого объекта. Градиентные Р. м. (наиболее обширный класс) имеют многослойную структуру с плавным или ступенчатым изменением комплексной диэлектрич. проницаемости по толщине (обычно по гиперболич. закону). Их толщина сравнительно велика и составляет > 0,12-0,15 Л_макс, где Л_макс - макс. рабочая длина волны. Внешний (согласующий) слой изготавливают из твёрдого диэлектрика с большим содержанием возд. включений (пенопласт и др.), с диэлектрич. проницаемостью, близкой к единице, остальные (поглощающие) слои - из диэлектриков с высокой диэлектрич. проницаемостью (стеклотекстолит и др.) с поглощающим проводящим наполнителем (сажа, графит и т. п.). Условно к градиентным Р. м. относят также материалы с рельефной внешней поверхностью (образуемой выступами в виде шипов, конусов и пирамид), наз. шиповидными Р. м.; уменьшению коэфф. отражения в них способствует многократное отражение волн от поверхностей шипов (с поглощением энергии волн при каждом отражении). Комбинированные Р. м.- сочетание Р. м. градиентного и интерференционного типов. Они отличаются эффективностью действия в расширенном диапазоне волн. Группу магнитных Р. м. составляют фсрритовые материалы, характерная особенность к-рых - малая толщина слоя (1-10 мм).

Различают Р. м. широкодиапазонные (Л_макс/Л_мин>3 - 5), узкодиапазонные (Л_макс /Л_мин ~ 1,5 - 2,0) и рассчитанные на фиксированную (дискретную) длину волны (ширина диапазона <10 -15% Хр); Л_мин и Л_р - минимальная и рабочая длины волн. Обычно Р. м. отражают 1-5% электромагнитной энергии (нек-рые - не более 0,01%) и способны поглощать потоки энергии плотностью 0,15-1,50 вт/см²(пенокерамические - до 8 вт/см²). Интервал рабочих темп-р Р. м. с возд. охлаждением от -60 до 650 °С (у нек-рых до 1315 ^оС).

Лит.: Шнейдерман Я. А., Новые радиопоглощающие материалы, "Зарубежная радиоэлектроника", 1969, № 6; то же, 1972, № 7; Майзельс Е. Н., Торгованов В. А., Измерение характеристик рассеяния радиолокационных целей, М., 1972.

Я. М, Парнас, Я. А. Шнейдерман,

РАДИОПОЛУКОМПАС, самолётный радиопеленгатор для полуавтоматич. нахождения направления на наземные передающие радиостанции, отличающийся от радиокомпаса отсутствием следящей системы (поворот рамки его антенны осуществляется вручную). К сер. 70-х гг. 20 в. Р. практически вышли из употребления.

РАДИОПОЛЯРИМЕТР в радиоастрономии, прибор для исследования характера поляризации излучения, принимаемого радиотелескопом; при наблюдениях измеряют: интенсивность излучения, степень и характер его поляризации. Обычно излучение космич. источников слабо поляризовано (проценты или доли процентов). Антенны радиотелескопов с помощью неподвижного дипольного или рупорного облучателя принимают ту долю излучения, к-рая соответствует его линейной поляризации в плоскости, определяемой расположением облучателя (при этом практически измеряется примерно половина полной интенсивности излучения источника). Радиотелескоп превращается в Р., если облучатель (анализатор поляризации) привести во вращение вокруг оси, совпадающей с направлением электрич. оси антенны. Таким путём наряду с интенсивностью излучения измеряются также и параметры линейной поляризации, степень поляризации и её плоскость. Однако чаще анализ поляризации проводится путём измерения корреляционных свойств излучения, принимаемого двумя ортогонально поляризованными облучателями антенны, с помощью корреляционного приёмника или спец. модуляторов в круглом волноводе.

Лит.: Краус Д. Д., Радиоастрономия, пер. с англ., М., 1973. Д. В. Корольков.

РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ, электромагнитные возмущения, создаваемые непреднамеренно во время работы различных электрич. и радиоустройств, приборов и аппаратов, воздействующие на цепи радиоприёмника и мешающие радиоприёму. Источниками Р. и. могут быть электродвигатели трансп. средств (электровозов, трамваев, троллейбусов и др.) и бытовых приборов (пылесосов, полотёров, электрич. бритв и пр.), аппаратура электросвязи (телефонные и телеграфные приборы и пр.), системы зажигания двигателей внутр. сгорания (автомобилей, мотоциклов и пр.), высоковольтные линии электропередачи, радиоприёмники и телевизоры, высокочастотная пром., медицинская и научная аппаратура и т. д.

Образование Р. и. может быть связано с резким изменением тока или напряжения в электрич. цепях при переключениях (коммутациях), со статич. разрядами между отд. частями устройств, находящимися под различным потенциалом, либо с излучением на радиочастотах, не выделенных для работы в соответствии с регламентом радиосвязи. Р. и., попадая на чувствит. элементы радиоэлектронной аппаратуры (через общую электрич. сеть питания либо через антенну), мешают её нормальной работе: вызывают искажение получаемой информации или её полный сбой. Так, напр., сильное воздействие Р. и. оказывают на приём программ звукового и телевизионного радиовещания в городах - там уровень таких помех особенно высок. Интенсивность Р. и. на частотах от 1 Мгц до 1 Ггц выше интенсивности атмосферных, солнечных и космич. помех.

Осн. меры по устранению Р. и.- установка помехоподавляющих конденсаторов, дросселей электрических и электрических фильтров в цепях электропитания источников Р. и. и эффективное экранирование источников Р. и. Борьба с Р. и. в большинстве стран является обязательной. Координацию мероприятий по борьбе с Р. и. осуществляет Международный комитет по радиопомехам (CISPR). В СССР все предприятия, на к-рых изготавливают или эксплуатируют устройства, приборы и аппараты, являющиеся источниками Р. и., обязаны принимать меры по ослаблению Р. и. до уровня, не превышающего норм, устанавливаемых Гос. комиссией по радиочастотам СССР.

О др. видах радиопомех см. в ст. Помехи радиоприёму.

Лит.: Лютов С. А., Гусев Г. П., Подавление индустриальных радиопомех, М., 1960; Общесоюзные нормы допускаемых индустриальных радиопомех, М., 1973.

И. А. Фастовский.

РАДИОПРИЁМНИК, устройство, предназначенное (в сочетании с антенной) для приёма радиосигналов или естеств. радиоизлучений и преобразования их к виду, позволяющему использовать содержащуюся в них информацию. В зависимости от назначения Р. делят на вещательные (см. Радиовещательный приёмник), телевизионные (см. Телевизор), связные (см. Радиосвязь), радиолокационные (см. Радиолокационная станция) и др.

Осн. функции, выполняемые Р.: частотная селекция - выделение из всего радиочастотного спектра электромагнитных колебаний, действующих на антенну, части его, содержащей искомую информацию; усиление - увеличение энергии принятых (обычно очень слабых) колебаний до уровня, при к-ром становится возможным их использование; детектирование - преобразование принятых модулированных (см. Модуляция колебаний) радиочастотных колебаний в электрич. колебания, соответствующие закону модуляции, т. с. непосредственно содержащие информацию. Эти функции реализуются входящими в состав Р. частотно-селективными резонансными цепями (колебательные контуры, объёмные резонаторы, электрические фильтры), настраиваемыми на требуемые частоты или полосы частот; усилителями электрических колебаний и детектором. Кроме того, в Р. обычно имеются цепи автоматич. регулирования, чаще всего автоматической регулировки усиления и автоматической подстройки частоты. Конструктивно в состав Р. могут также входить средства воспроизведения принимаемой информации (напр., громкоговоритель, кинескоп) и контроля работы Р. (напр., стрелочные измерит. приборы, различные индикаторы). Р. может принимать радиосигналы на одной или на неск. фиксированных частотах либо в диапазоне частот с возможностью настройки практически на любую частоту в его пределах. В последнем случае весь рабочий диапазон частот Р. обычно делят на поддиапазоны.

Усиление колебаний в Р. осуществляется в основном до детектора. Додетекторный усилитель делают селективным (посредством включения в него резонансных цепей), последетекторный усилитель, где спектр усиливаемых колебаний характеризует принимаемую информацию,- с полосой пропускания, равной ширине этого спектра, нередко с коррекцией амплитудно-частотной характеристики в области нижних и верхних частот (см. Видеоусилитель). В соответствии с типом додетекторного усилителя различают Р. прямого усиления, регенеративные, сверхрегенеративные, рефлексные, супергетеродинные. В Р. прямого усиления принятые колебания усиливаются до детектора без преобразования их частоты. В регенеративном Р. в резонансную цепь, настроенную на частоту принимаемого сигнала, вносится т. н. отрицательное сопротивление; это достигается посредством цепи положительной обратной связи или подключением соответствующего электронного прибора, напр. туннельного диода. В сверхрегенеративном Р. к колебат. контуру в каскаде усиления радиочастот подключают цепь прерывистой положит. обратной связи, к-рая периодически вызывает в контуре самовозбуждение колебаний. При этом амплитуда колебаний (или её среднее значение) оказывается пропорциональной амплитуде принимаемого сигнала, но превосходит последнюю в 10⁴ - 10⁵ раз. Хотя Р. этого тина имеют простую конструкцию, их широкому применению препятствуют сравнительно сильные искажения принимаемых сигналов. В рефлексном Р. один и тот же усилитель используют одновременно для додетекторного и последетекторного усиления, упрощая тем самым конструкцию Р. Самое высокое качество радиоприёма получают в супергетеродинном радиоприёмнике (наиболее распространён). В соответствии с видом модуляции принимаемых сигналов детектор Р. может быть амплитудного, частотного, фазового или др. типа.

Осн. показатели работы Р.: чувствительность - способность принимать слабые радиосигналы (мощностью вплоть до 10^-19вт при ширине частотного спектра сигнала ~ 1 кгц); селективность - способность отделять полезный сигнал от посторонних радиочастотных колебаний (радиопомех), ослабляя их в неск. тыс. раз (см. Селективность радиоприёмника), и стабильность - способность обеспечивать достаточно длительный радиоприём без к.-л. дополнительных ручных операций, напр. регулировки, переключений и пр. (см. Стабилизация частоты). Практически реализуемая чувствительность Р. зависит от помех радиоприёму, которые, если они действуют в той же полосе частот, что и принимаемый радиосигнал, и превышают его по интенсивности, могут сделать приём сигнала невозможным. Для обеспечения нормального приёма в Р. вводят устройства для спец. обработки радиосигнала с целью подавления помех радиоприёму. Предел чувствительности зависит от собств. флуктуационных шумов Р. (см. Флуктуации электрические). Последние уменьшают, применяя малошумящие входные усилители. Простейший из них - регенеративный усилитель с туннельным диодом. Значительно лучшие результаты дают параметрический усилитель и квантовый усилитель (мазер).

Лит.: Радиоприёмные устройства, под общей ред. В. И. Сифорова, М., 1974; Чистяков Н. И., Сидоров В. М., Радиоприёмные устройства, М., 1974.

Н. И. Чистяков.

РАДИОПРОГНОЗ, прогноз условий радиосвязи на коротких волнах. Различают долгосрочный и краткосрочный Р. Долгосрочный Р. с заблаговременностью более месяца основывается на прогнозе медианного (т. е. среднего для данного месяца) спокойного состояния ионосферы. Краткосрочный Р. составляется в виде уточнения долгосрочного Р. и основывается на данных текущей информации о состоянии ионосферы, а также солнечной и геомагнитной активности. Основное назначение Р.- заранее определить выбор частот радиосвязи на заданных радиолиниях. Этот выбор зависит от географич. расположения и протяжённости радиолинии, от времени суток, сезона и уровня солнечной активности, т. е. от тех же факторов, от к-рых зависит состояние ионосферы. Поэтому надёжность, или оправдываемость, Р. определяется уровнем знаний о закономерностях изменения ионосферы.

Радиопередачи на дальние расстояния осуществляются путём отражения коротких радиоволн от слоев ионосферы (см. Распространение радиоволн). В каждом случае существует максимально применимая частота (МПЧ); радиоволны с частотой выше МПЧ не отражаются, а проходят сквозь ионосферу и уходят в космич. пространство. Существующие методы Р. основываются на расчётах мировых карт МПЧ каждого слоя ионосферы для различных моментов суток, сезона и уровня солнечной активности. Эти карты учитывают результаты многолетних наблюдений за ионосферой как на мировой сети ионосферных станций, так и с помощью ракет и спутников, а также теоретич. представления об агрономических и ионизационно-рекомбинационных процессах в ионосфере.

Чем дальше отстоит приёмник от передающей станции, тем на более высокой частоте возможна радиосвязь, т. к. с уменьшением угла падения радиоволн МПЧ возрастает по закону косинуса. Однако для расстояний более 3000-4000 км наступает т. н. многоскачковсе распространение радиоволн и МПЧ сильно ограничивается из-за того, что она определяется минимальной из всех МПЧ, имеющихся в точках отражения. Особенно существенно это для протяжённых радиолиний, расположенных вдоль параллелей, т. к. из-за изменения местного времени МПЧ в точках отражения сильно различаются. В этих случаях особенно нужен Р.

Существующие Р. имеют ограниченное применение. Карты МПЧ, даваемые при Р., оправдываются примерно лишь в 50% , т. к. регулярное поведение спокойной ионосферы часто нарушается из-за солнечных вспышек и геомагнитных возмущений, когда радиосвязь становится неустойчивой и возрастает поглощение радиоволн. Невозможен Р. для полярных областей, где ионосфера непрерывно изменяется нерегулярным и непредсказуемым образом.

Лит.: Чернышев О. В., Васильева Т. Н.. Прогноз максимальных применимых частот, [ч. 1 - 2], М., 1973.

Г. С. Иванов-Холодный.

РАДИОПРОЗРАЧНЫЕ МАТЕРИАЛЫ конструкционные, неоднородные диэлектрики с однослойной или многослойной структурой, не изменяющие существенным образом амплитуду и фазу проходящей сквозь них электромагнитной волны радиочастотного диапазона. Р. м. применяют в основном для изготовления обтекателей антенн радиолокационных станций, защищающих антенны от воздействия окружающей среды. Прозрачность Р. м. для радиоволн обеспечивают выбором диэлектриков с малыми значениями тангенса угла диэлектрических потерь (tg 8 < 0,02), подбором диэлектрической проницаемости отд. слоев (Е = 1,1-9,0) и соответствующим электродинамич. расчётом толщины слоев.

Однослойные Р. м. условно делят на тонкостенные (их толщина равна 0,02-0,05 рабочей длины волны в диэлектрике Л_о), полуволновые (их толщина равна или кратна Л_о/2) и компенсационные (промежуточной толщины). В компенсационные однослойные Р. м. дополнительно вводят металлич. конструкции в виде решёток, оказывающие проходящей электромагнитной волне реактивное (индуктивное, ёмкостное) сопротивление. Однослойные Р. м. обеспечивают хорошую радиопрозрачность лишь в сравнительно узкой полосе частот (ширина её 3-4% от ср. рабочей частоты). Применение тонкостенных и компенсационных Р. м. в ряде случаев ограничено их недостаточной прочностью и жёсткостью.

Многослойные (2-, 3-, 5-, 7-слойные) Р. м. выполняют так, чтобы выдерживался определённый закон изменения диэлектрич. проницаемости чередующихся слоев; они характеризуются расширенным диапазоном рабочих частот. Такие Р. м. также могут включать в себя металлич. конструкции.

Для получения Р. м. используют монолитные и пористые вещества. Монолитные вещества (пластич. массы - преим. стеклотекстолиты; керамику; стекло) применяют в однослойных и в качестве силовых и согласующих слоев в многослойных Р. м.; их плотность 1300-2800 кг/м³ и более, Е = 3-9, tgо=< 0,02, рабочая темп-ра 200-350 ^оС длительно, 400-1400 °С кратковременно. Пористые вещества (сотопласты, пенопласты и т. д.) применяют в многослойных Р. м. в качестве слоев с малой Е, согласующих слоев, для увеличения жёсткости Р. м.; их плотность 20-400 кг/м³, Е = 1,1-2,5, tgо=<0,01, рабочая темп-ра 150-350 ^оС (длительно).

Лит.: Xиппель А. Р., Диэлектрики и волны, пер. с англ., М., 1960; Шнейдерман Я. А., Новые материалы антенных обтекателей самолётов, ракет и космических летательных аппаратов, "Зарубежная радиоэлектроника", 1971, № 2; Каплун В. А., Обтекатели антенн СВЧ, М., 1974; Radome engineering handbook, N. Y., 1970.

В. В. Павлов, Я. А. Шнейдерман.

РАДИОПРОМЫШЛЕННОСТЬ, отрасль машиностроения, производящая оборудование и аппаратуру для средств телефонной, телеграфной и радиосвязи, средств радиовещания и телевидения, радиолокации, радионавигации, систем радиоуправления летательными аппаратами и др. (см. Радиотехника). Развитие Р. в значит. мере способствует технич. прогрессу во всех областях нар. х-ва, науки и техники, укреплению обороноспособности гос-ва.

В дореволюц. России Р. имела низкий уровень развития; большая часть необходимой радиоаппаратуры покупалась за границей.

В С С С Р в первые годы Сов. власти была разработана программа создания совр. отечественной Р. Одним из первых декретов Сов. пр-ва был декрет "О централизации радиотехнического дела". В 1918 в Нижнем Новгороде (ныне г. Горький) создана Нижегородская радиолаборатория - первая сов. радиотехнич. н.-и. организация, где по инициативе В. И. Ленина была изготовлена радиоаппаратура для первой мощной радиотелефонной станции в Москве.

Наиболее интенсивными темпами Р. развивалась в 30-е гг. в связи с произ-вом и совершенствованием сверхвысоких частот техники и высокочувствительных фототелеграфных приборов (см. фототелеграфия). Были построены новые и расширены старые радиотехнич. предприятия, освоено серийное произ-во мн. новых видов радиоаппаратуры, в т. ч. и радиотоваров нар. потребления. В послевоен. годы Р. продолжала развиваться опережающими темпами по сравнению с др. отраслями пром-сти страны. С 50-х гг. в связи с массовым внедрением полупроводников в производство в Р. осуществлялся переход от "первого поколения" радиоаппаратуры (на основе электровакуумных приборов) ко "второму" (на полупроводниковых приборах), а затем с 60-х гг. и к "третьему поколению" (на интегральных схемах).

Осн. особенности совр. Р.: развитие большого количества взаимосвязанных научно-технич. направлений, ускоренное обновление выпускаемой продукции, переход от произ-ва отд. изделий к созданию сложных комплексов и систем, объединяющих в одно целое множество разнообразной аппаратуры, приборов и устройств (единой автоматизированной системы связи страны, единой системы спутниковой связи, единой системы управления воздушным движением, автоматизированных систем управления). Р. насчитывает большое число пром. предприятий и объединений, н.-и. и конструкторских орг-ций (завод "ВЭФ" в Риге, производственные объединения "Красная заря" и им. Козицкого в Ленинграде, производственные объединения им. Попова в Риге, "Электрон" во Львове и мн. др.). Радиоаппаратура широко применяется во всех областях народного хозяйства, науки и техники, культуры и просвещения. С помощью средств радиоэлектроники осуществляется надёжная связь с отдалёнными районами страны, автоматизируются производственно-технологич. процессы, управляются космич. корабли, исследуются др. планеты. Посредством отечеств. радиоаппаратуры проводились корректировка траектории и приём сигналов первых искусственных спутников Земли, получены изображения обратной стороны Луны, велась телевизионная передача первого выхода человека в космос, осуществлялась мягкая посадка космич. станций на Луне, Венере и Марсе, передача информации с этих планет. На предприятиях Р. СССР создана аппаратура для спутников связи "Молния" и приёмных телевизионных пунктов системы "Орбита", а также оборудование для телецентров.

Быстрыми темпами растёт произ-во бытовых радиоизделий: радиоприёмников (в т. ч. транзисторных), телевизоров (в т. ч. с цветным изображением), радиол, магнитол и т. д. (см. табл. 1).

Табл. 1. - Производство радиоприёмников и телевизоров в СССР

	1940	1950	1960	1974
Радиоприёмники и радиолы широковещательные, тыс. шт.	160	1072	4165	8753
Телевизоры широковещательные, тыс. шт.	0,3	11,9	1726	6570

В сферу Р. входит разработка технич. политики, совершенствование конструкционных схем и др. видов продукции, предназначенной для удовлетворения культурно-бытовых потребностей населения (магнитофоны, электрофоны и др.).

В результате роста произ-ва продукции Р. и увеличения доходов населения расширяется объём продаж радиотоваров и повышается обеспеченность населения радио- и телеаппаратурой (см. табл. 2).

Р. успешно развивается в зарубежных социалистич. странах (ГДР, ЧССР, ВНР, ПНР и др.), с к-рыми СССР осуществляет тесное сотрудничество в этой области в процессе социалистич. экономич. интеграции. Произ-во радиоприёмников составило в странах - членах СЭВ (тыс. шт.): в 1973 в НРБ - 71, ВНР - 199, ГДР - 983; в 1974 в ПНР-1419, СРР - 602, ЧССР - 198; телевизоров (бытовых) (тыс. шт.): в 1973 в НРБ - 74, ГДР - 454; в 1974 в ВНР -395, ПНР - 896, СРР - 451, ЧССР -409.

В капиталистич. странах Р. отличается высокой степенью монополизации. В США произ-во радиоаппаратуры контролируется компанией "Рейдио корпорейшен оф Америка" (Radio Corporation of America, RCA), тесно связанной с концернами "Дженерал электрик" (General Electric) и "ИТТ" (International Telephone and Telegraph), в Японии - концернами "Сони", "Нэшонал", "Хитати", в Зап. Европе - концернами "Филипс" (Philips, Нидерланды), "АЭГ-Телефункен" (AEG-Telefunken, ФРГ), "Сименс" (Siemens, ФРГ) и др. Созданный на основе монополистич. соглашений о разделе мировых рынков и обмене патентами, междунар. картель охватывает почти всю Р. капиталистич. стран. Значительно возрос выпуск радиоаппаратуры в годы 2-й мировой войны 1939-45. В это же время началось серийное произ-во радиолокационной аппаратуры. В послевоен. годы высокими темпами Р. развивалась в ведущих капиталистич. странах, особенно в Японии, к-рая по общему объёму произ-ва радиоаппаратуры вышла на второе место в мире после США (см. табл. 3). П. В. Козлов.

Табл. 2. - Объёмпродаж важнейших радиотоваров и обеспеченность населения СССР радио- и телеаппаратами

	1960	1965	1970	1974
Общий объём продаж радиотоваров через государственную и кооперативную торговлю (в городской и сельской местности; в целом за год), тыс. шт. радиоприёмники и радиолы	4179	4980	5870	6556
телевизоры	1488	3338	5580	6044
Обеспеченность населения радио- и телеаппаратами (на конец года), шт. в среднем на 100 семей: радиоприёмники и радиолы	46	59	72	77
телевизоры	8	24	51	71
в среднем на 1000 жителей: радиоприёмники и радиолы	129	165	199	223
телевизоры	22	68	143	207

Табл. 3.-Про и зводство радиоприёмников и телевизоров в развитых капиталистических странах (1973), тыс. шт.

	США	Япония	ФРГ	Великобритания	Франция
Радиоприёмники*	22250	28300	5750	1350	3450
Телевизоры	15000	14416	3800	3280	1630

* Включая радиолы и автомобильные радиоприёмники.

РАДИОПРОТЕКТОРЫ (от радио... и лат. protector - страж, защитник), радиозащитные средства, химические вещества, создающие в облучаемом организме состояние повышенной радиорезистентности - стойкости к действию ионизирующих излучений. Подробнее см. Защита организма от излучений, Радиозащитные средства.

РАДИОРЕЗИСТЕНТНОСТЬ (oт paдuo... и лат. resisto - противостою, сопротивляюсь), устойчивость биологич. объектов к ионизирующим излучениям. В радиобиологии вместо Р. чаще используют термин радиочувствительность.

РАДИОРЕЛЕЙНАЯ СВЯЗЬ (от радио... и франц. relais - промежуточная станция), радиосвязь, осуществляемая при помощи цепочки приёмо-передающих радиостанций, как правило, отстоящих друг от друга на расстоянии прямой видимости их антенн. Каждая такая станция принимает сигнал от соседней станции, усиливает его и передаёт дальше - след. станции (рис. 1). Р. с. используют для многоканальной передачи телеф., телегр. и телевизионных сигналов на дециметровых (ДМ) и сантиметровых (СМ) волнах. Диапазоны ДМ и СМ волн выбраны потому, что в них возможна одновременная работа большого числа радиопередатчиков с шириной спектра сигналов до неск. десятков Мгц, низок уровень атмосферных и индустриальных помех радиоприёму, возможно применение остронаправленных антенн. Т. к. устойчивое распространение ДМ и СМ волн происходит только в пределах прямой видимости, то для связи на больших расстояниях необходимо сооружать значит. количество ретрансляц. станций. Для того чтобы расстояние между станциями было как можно больше, их антенны устанавливают на мачтах или башнях высотой 70-100 м (рис. 2), по возможности- на возвышенных местах. На равнинной местности расстояние между станциями обычно составляет 40-50 км; применение (в отд. звеньях цепочки) станций тропосферной радиосвязи позволяет увеличить это расстояние до 250-300 км.


Рис. 1. Схема линии радиорелейной связи.


Рис. 2. Станция линии радиорелейной связи.

Обычно на станциях устанавливают неск. комплектов приёмо-передающей аппаратуры, размещаемых в общем технич. здании и использующих общие источники электропитания, опоры антенн и сами антенны. Т. о., на линии создаётся неск. т. н. стволов связи и увеличивается её пропускная способность. Для одновременной передачи сигналов по многим телефонным каналам в линиях Р. с. применяют частотное и временное разделение каналов (см. Многоканальная связь). Частотное разделение каналов обеспечивает большее по сравнению с временным число каналов в одном стволе (напр., до 2700 вместо 100), однако при временном разделении аппаратура проще и компактнее.

Линии Р. с. разделяют на линии большой ёмкости - магистральные, ср. ёмкости - зоновые, малоканальные - для связи на ж.-д. транспорте, газопроводах, нефтепроводах, линиях электропередачи и т. п., а также малоканальные линии с подвижными станциями, используемые в воен. целях.

Первая линия Р. с. с 5 телеф. каналами сооружена в США между Нью-Йорком и Филадельфией в 1935. Благодаря успехам, достигнутым в области сверхвысоких частот техники, начиная с 50-х гг. линии Р. с. стали сооружаться быстрыми темпами. К нач. 70-х гг. во всех развитых странах создана густая сеть линий Р. с. с неск. тысячами телеф. каналов в каждой линии. В СССР к сер. 70-х гг. разработан комплекс унифицированной аппаратуры для линий Р. с. протяжённостью до 10 000 км, обеспечивающий создание на линии до 8 стволов, каждый ёмкостью 1800 телеф. каналов.

Лит.: Бородич С. В., Минашин В. П., Соколов А. В., Радиорелейная связь, М., 1960; Гусятинский И. А., Рыжков Е. В., Немировский А. С.. Радиорелейные линии связи, М., 1965; Гусятинский И. А., Пирогов А. А., Радиосвязь и радиовещание, М., 1974. Я. А. Гусятинский.

РАДИОРУБКА, помещение на судне для несения службы радиосвязи. Обычно Р. расположена на ходовом мостике судна или вблизи него. В Р. установлены главные, эксплуатационные и резервные средства радиосвязи (передатчики, приёмники), здесь же рабочее место вахтенного радиооператора. В зависимости от типа и назначения судна вахту в Р. несут либо круглосуточно, либо в определённые часы. На крупных пасс. судах имеются основная и аварийная Р.

РАДИОСВЯЗЬ, электросвязь посредством радиоволн. Для осуществления Р. в пункте, из к-poro ведётся передача сообщений (радиопередача), размещают радиопередающее устройство, содержащее радиопередатчик и передающую антенну, а в пункте, в к-ром ведётся приём сообщений (радиоприём),- радиоприёмное устройство, содержащее приёмную антенну и радиоприёмник. Генерируемые в передатчике гармонич. колебания с несущей частотой, принадлежащей к.-л. диапазону радиочастот (см. Радиоволны), подвергаются модуляции в соответствии с передаваемым сообщением (см. Модуляция колебаний). Модулированные радиочастотные колебания представляют собой радиосигнал. От передатчика радиосигнал поступает в передающую антенну, посредством к-рой в окружающем антенну пространстве возбуждаются соответственно модулированные электромагнитные волны. Распространяясь, радиоволны достигают приёмной антенны и возбуждают в ней электрические колебания, которые поступают далее в радиоприёмник. Принятый т. о. радиосигнал очень слаб, т. к. в приёмную антенну попадает лишь ничтожная часть излучённой энергии (см. Распространение радиоволн). Поэтому радиосигнал в радиоприёмнике поступает в электронный усилитель, после чего он подвергается демодуляции, или детектированию; в результате выделяется сигнал, аналогичный сигналу, к-рым были модулированы колебания с несущей частотой в радиопередатчике. Далее этот сигнал (обычно дополнительно усиленный) преобразуется при помощи соответствующего воспроизводящего устройства в сообщение, адекватное исходному.

В месте приёма на радиосигнал могут накладываться электромагнитные колебания от посторонних источников радиоизлучений, способные помешать правильному воспроизведению сообщения и наз. поэтому помехами радиоприёму. Неблагоприятное влияние на качество радиосвязи могут оказывать также изменение во времени затухания радиоволн на пути распространения от передающей антенны к приёмной (см. Замирания) и распространение радиоволн одновременно по двум или неск. траекториям различной протяжённости; в последнем случае электромагнитное поле в месте приёма представляет собой сумму взаимно смещённых во времени радиоволн, интерференция к-рых также вызывает искажения радиосигнала. Поэтому и эти явления относят к категории помех радиоприёму. Их влияние на приём радиосигналов особенно велико при связи на больших расстояниях. Широкое распространение Р. и использование радиоволн в радиолокации, радионавигации и др. областях техники потребовали обеспечения одновременного функционирования без недопустимых взаимных помех различных систем и средств, использующих/радиоволны,- обеспечения их электромагнитной совместимости.

Распространение радиоволн в открытом пространстве делает возможным в принципе приём радиосигналов, передаваемых по линиям радиосвязи, лицами, для к-рых они не предназначены (радиоперехват, радиоподслушивание); в этом - недостаток Р. по сравнению с электросвязью по кабелям, радиоволноводам и др. закрытым линиям. Тайна телеф. переговоров и телегр. сообщений, предусматриваемая уставом связи СССР, соответствующими правилами др. стран и междунар. соглашениями, обеспечивается в необходимых случаях применением автоматич. средств засекречивания радиосигналов (кодирование и др.).

Попытки осуществить Р. предпринимал ещё Т. А. Эдисон в 80-е гг. 19 в. (им получен соответствующий патент), до открытия в 1888 электромагнитных волн Г. Герцем; хотя работы Эдисона не имели практич. успеха, они способствовали появлению др. работ, направленных на реализацию идеи беспроводной связи. Герцем был создан искровой излучатель электромагнитных волн, к-рый (с последующими различными усовершенствованиями) в течение неск. десятилетий оставался наиболее распространённым в Р. видом радиопередатчика. Возможность и осн. принципы Р. были подробно описаны У. Круксом в 1892, но в то время ещё не предвиделось скорой реализации этих принципов. Развитие Р. началось после того, как в 1895 А. С. Поповым, а годом позже Г. Маркони были созданы чувствит. приёмники, вполне пригодные для осуществления сигнализации без проводов, т. е. для Р. Первая публичная демонстрация Поповым работы созданной им радиоаппаратуры и беспроводной передачи сигналов с её помощью состоялась 7 мая 1895, что даёт основание считать эту дату фактич. днём появления Р.

Приёмник Попова не только оказался пригодным для Р., но и (с нек-рыми дополнит. узлами) был впервые успешно применён им в том же 1895 для автоматич. записи грозовых разрядов, чем было положено начало радиометеорологии. В странах Зап. Европы и США была развёрнута активная деятельность по использованию Р. в коммерч. целях. Маркони в 1897 зарегистрировал в Англии Компанию беспроводного телеграфирования и сигнализации, в 1899 основал Амер. компанию беспроводной и телеграфной связи, а в 1900 - Междунар. компанию мор. связи. В дек. 1901 им была осуществлена радиотелеграфная передача через Атлантич. океан. В 1902 в Германии производство оборудования для Р. организовал А. Слаби (совместно с Г. Арко), а также К. Ф. Браун. Очевидное огромное значение Р. для военных флотов и для морского транспорта, а также гуманистическая роль Р. (при спасании людей с кораблей, потерпевших крушение) стимулировали развитие сё во всём мире. На 1-й Международной административной конференции в Берлине в 1906 с участием представителей 29 стран были приняты регламент радиосвязи и междунар. конвенция, вступившая в силу с 1 июля 1908. В регламенте было зафиксировано распределение радиочастот между разными службами Р. (см. ниже). Было основано Бюро регистрации радиостанций и установлен междунар. сигнал бедствия SOS. На междунар. конференции в Лондоне в 1912 было неск. изменено распределение частот, уточнён регламент и учреждены новые службы: радиомаячная, передачи сводок погоды и передачи сигналов точного времени. По решению радиоконференции 1927 было запрещено применение искровых радиопередатчиков, создававших излучение в широком спектре частот и препятствовавших тем самым эффективному использованию радиочастот; искровые передатчики были оставлены только для передачи сигналов бедствия, поскольку широкий спектр излучения радиоволн увеличивает вероятность их приёма. С 1915 до 50-х гг. аппаратура для Р. развивалась гл. обр. на основе электронных ламп; затем были внедрены транзисторы и др. полупроводниковые приборы.

До 1920 в Р. применялись преим. волны длиной от сотен м до десятков км. В 1922 радиолюбителями было открыто свойство декаметровых (коротких) волн распространяться на любые расстояния благодаря преломлению в верхних слоях атмосферы и отражению от них. Вскоре такие волны стали осн. средством осуществления дальней Р. Для приёма передаваемых т. о. сигналов, приходящих с больших расстояний, служат чувствит. приёмники и большие, сравнительно остронаправленные антенные сооружения, занимающие большую территорию, т. н. антенное поле (подобные же сооружения используются и для излучения декаметровых волн). Для ослабления радиопомех приёмное оборудование размещается в стороне от городов и вдали от радиопередатчиков, на спец. приёмных радиоцентрах. Радиопередающие устройства также группируются - на передающих радиоцентрах. Те и другие связаны с находящимся в городе центр. телеграфом, откуда поступают передаваемые и куда транслируются принимаемые сигналы.

В 30-е гг. были освоены метровые, а в 40-е - дециметровые и сантиметровые волны, распространяющиеся в основном прямолинейно, не огибая земной поверхности (т. е. в пределах прямой видимости), что ограничивает прямую связь на этих волнах расстоянием в 40-50 км. Поскольку ширина диапазонов частот, соответствующих этим длинам волн,- от 30 Мгц до 30 Ггц - в 1000 раз превышает ширину всех диапазонов частот ниже 30 Мгц (волны длиннее 10 м), то они позволяют передавать огромные потоки информации, осуществляя многоканальную связь. В то же время ограниченная дальность распространения и возможность получения острой направленности с антенной несложной конструкции позволяют использовать одни и те же длины волн во множестве пунктов без взаимных помех. Передача на значительные расстояния достигается применением многократной ретрансляции в линиях радиорелейной связи или с помощью спутников связи, находящихся на большой высоте (ок. 40 тыс. км) над Землёй (см. Космическая связь). Позволяя вести на больших расстояниях одновременно десятки тысяч телеф. разговоров и передавать десятки телевизионных программ, радиорелейная и спутниковая связь по своим возможностям являются несравненно более эффективными, чем обычная дальняя Р. на декаметровых волнах, значимость к-рой соответственно уменьшается (за ней, напр., остаётся роль полезного резерва, а также роль средства связи на направлениях с малыми потоками информации).

При большой мощности радиопередатчика (десятки квт) Р. на метровых волнах в узкой полосе частот (неск. кгц) возможна на расстояниях~ 1000 км за счёт рассеяния волн в ионосфере (см. Ионосферная радиосвязь). Пользуются также отражением радиоволн от ионизованных следов метеоров, сгорающих в верхних слоях атмосферы (см. Метеорная радиосвязь), но при этом передача информации идёт с перерывами, что не позволяет осуществлять телеф. переговоры.

Малая часть энергии излучения на дециметровых и сантиметровых волнах может также распространяться за пределы горизонта (на расстояния в сотни км) благодаря электрич. неоднородности тропосферы. Это позволяет при сравнительно большой мощности передатчиков (порядка неск. квт) строить линии радиорелейной связи с расстоянием между промежуточными станциями в 200-300 км и более (при сужении частотного спектра излучения, т. е. уменьшении объёма передаваемой информации, см. Тропосферная радиосвязь).

Линии Р. используются для передачи телеф. сообщений, телеграмм, потоков цифровой информации и факсимиле, а также и для передачи телевизионных программ (обычно на метровых и более коротких волнах). По назначению и дальности действия различают междунар. и внутрисоюзные общегос. линии Р. Внутрисоюзные линии делятся на магистральные (между столицей СССР и столицами союзных республик, краевыми и областными центрами, а также между последними) и зоновые (внутриобластные и внутрирайонные). Развитие линий Р. планируется с учётом вхождения Р. в Единую автоматизированную систему связи страны. Организационно-технич. мероприятия и средства для установления Р. и обеспечения её систематич. функционирования образуют службы Р., различаемые по назначению, дальности действия, структуре и др. признакам. В частности, существуют службы: наземной и космической Р. (к космической Р. относят все виды Р. с использованием одного или неск. спутников или иных космич. объектов); фиксированной (между определёнными пунктами) и подвижной (между подвижной и стационарной радиостанциями или между подвижными радиостанциями); радиовещания и телевидения. Для производств. и спец. служебных надобностей имеются ведомств. службы Р. в нек-рых министерствах и организациях (напр., в гражд. авиации, на ж.-д., мор. и речном транспорте, в службах пожарной охраны, милиции, мед. службе городов), а также внутрипроизводств. связь на пром. и с.-х. предприятиях, в некоторых учреждениях и т. д. (см. также Радиостанция низовой связи). Большое значение имеет Р. в вооружённых силах.

Лит.: Регламент радиосвязи, М., 1975; Изобретение радио. А. С. Попов. Документы и материалы, под ред. А. И. Берга, М., 1966; Развитие связи в СССР. 1917 - 1967, под ред. Н. Д. Псурцева, М., 1967; Чистяков Н. И., Xлытчиев С. М., Малочинский О. М., Радиосвязь и вещание, М., 1968; Гусятинский И. А., Пирогов А. А., Радиосвязь и радиовещание, М., 1974. Н. И. Чистяков.

К ст. Проторенессанс. 1. Никколо Пизано. "Аллегория Любви". Угловая фигура кафедры баптистерия в Пизе. 1260. 2. Никколо Пизано. "Распятие". Рельеф кафедры собора в Сиене. 1265-68. 3. Арнольфо ди Камбио. "Фигурка дьякона". Деталь гробницы кардинала де Брей в церкви Сан-Доменико в Орвието. Ок. 1282. 4. Пьетро Каваллини. "Апостолы". Фрагмент фрески "Страшный суд" в церкви Санта-Чечилия ин Трастевере в Риме. Ок. 1293. 5. Джованни Пизано. "Сивилла". Угловая фигура кафедры церкви Саит-Андреа в Пистое. Окончена в 1301. 6. Мастер римской школы. "Явление Франциска Ассизского во время проповеди Антония Падуанского в Арле". Фреска в верхней церкви Сан-Франческо в Ассизи. Ок. 1300-04. 7. Джотто. "Мадонна во славе". 1310-20. Галерея Уффици. Флоренция. 8. Джотто. "Смерть Франциска Ассизского". Деталь фрески капеллы Барди в церкви Санта-Кроче во Флоренции. 1320-25. 9. Джотто. "Аллегория Непостоянства". Фреска капеллы Скровеньи (капеллы дель Арена) в Падуе. 1304-06 (1-3, 5 - мрамор).

К ст. Пуссен Н. 1. "Селена и Эндимион". 1653. Фрагмент. Институт искусств. Детройт. 2. "Спящая Венера". Ок. 1630. Фрагмент. Картинная галерея. Дрезден. 3. "Аркадские пастухи" (1-й вариант). Ок. 1629-30. Чатсуорт (Великобритания). 4. "Царство Флоры". Ок. 1630-32. Картинная галерея. Дрезден. 5. "Отдых на пути в Египет". Ок. 1658. Эрмитаж. Ленинград. 6. "Вдохновение поэта". Ок. 1627-29. Фрагмент. Лувр. Париж. 7. "Св. Иоанн на Патмосе". Ок. 1644-45. Институт искусств. Чикаго. 8. "Лес". Карандаш, бистр. Альбертина. Вена.

К ст. Пуэрто-Рико. 1. Х. Кампече. Портрет епископа X. де Арисменди. Конец 18 - начало 19 вв. 2. Ф. Ольер. "Поминки". 1894. Музей Университета Пуэрто-Рико. Сан-Хуан. 3. М. Поу. "Дорога народная". 1936. 4. Кафедральный собор. 1540-87. Фасад - 17 в. 5. К. Р. Ривера. "Светлая ночь". Линогравюра. 1953. 6. Кьеро Кьеза. "Разговор по-свойски*. Рисунок. 1936. 7. Л. Омар. "За крабами". Линогравюра и шелкография. 1950-е гг. 8-9. Г. Клумб: 8. Башенный дом в районе Сантурсе. Сер. 20 в. 9. Библиотека Университета Пуэрто-Рико в районе Рио-Пьедрас. Сер. 20 в. 10-11. О. Л. Торой М. Феррер: 10. Дом Т. Москосо в районе Сантурсе. 1950. 11. Верховный суд. 1955. (Все постройки - в Сан-Хуане.)

К ст. Пхеньян. 1. Ресторан Окрюгван. Кон. 1950-х - нач. 1960-х гг. 2. Улица Потхонмун. На переднем плане - ворота Потхонмун (10 в., перестроены в 17 в., восстановлены после военного разрушения в 1950-х гг.). 3. Народный дворец культуры. 1974. 4. Музей корейской революции. 1972. 5. Проспект Пипха. 6. Общий вид центральной части города. 7. Здание цирка. 8. Дворец спорта. 1973. 9. Музей победы в Отечественной освободительной войне. 1974. 10. Станция метрополитена. 1973. 11. Улица Чхоллима.

К ст. Пьеро делла Франческа. 1. "Победа Константина над Максенцием". Фрагмент. 2. "Рождество. Ок. 1475. Национальная галерея. Лондон. 3. "Смерть Адама". Фрагмент. 4. "Бичевание Христа". Ок. 1455-60. 5. "Мадонна милосердия". Центральная часть полиптиха. 1450-62. Коммунальная пинакотека. Сан-Сеполькро. (1, 3 - фрески из цикла "История животворящего креста", 1452-66, Церковь Сан-Франческо, Ассизи.)

К ст. Райт Ф. Л. 1. Дом Роби в Чикаго. 1909. 2. Дом Дж. Старджеса в Брентвуд-Хайтсе (штат Калифорния). 1938. 3. Синагога в Филадельфии. 1959. 4. Дом Кауфмана ("Дом над водопадом") в Бер-Ране (штат Пенсильвания). 1936. Интерьер. 5. Магазин Морриса в Сан-Франциско. 1948. Интерьер. 6. Ресторанов Чикаго. 1913-14. Не сохранился. 7. "Башня Прайса" в Бартлсвилле (штат Оклахома). 1956. 8. Музей Гуггенхейма в Нью-Йорке. 1956-59. Интерьер. 9. Башня-лаборатория компании "Джонсон" в Рейсине (штат Висконсин). 1950.

К ст. Рангун. 1. Общий вид центра города. 2. Технологический институт. Главный корпус. 1958-61. Советские архитекторы П. Г. Стенюшин и др. 3. Рангунский университет. Здание актового зала и учебные корпуса. 1920-е гг. 4. Улица Ситэмаунто. 5. Первый медицинский институт. Административный корпус. 1950-е гг. 6. Гостиница "Инья-Лейк"-. 1958-61. Советские архитекторы В. С. Андреев и К. Д. Кислова.
