КРЕЙСЕРСКИЕ ОПЕРАЦИИ, крейсерство, рейдерство, "свободная охота", совокупность самостоятельных боевых действий одиночных или нескольких надводных кораблей, подводных лодок и самолётов с целью уничтожения (по возможности захвата) судов с грузами, боевых кораблей противника и нарушения его мор. перевозок. К. о. большое развитие получили в войнах 20 в. Так, напр., известны успешные действия рус. крейсеров в Японском м. во время рус.-япон. войны 1904-05; нем. крейсерской эскадры вице-адм. М. Шпее и отд. герм. крейсеров против англ. судоходства в 1-ю мировую войну 1914-18. К. о. проводились также во 2-й мировой войне 1939-45, напр. действия герм. надводных кораблей и подводных лодок против амер. и англ. судов; амер. подводных лодок и авиации на Тихом ок. в войне против Японии. В Великую Отечеств. войну 1941-45 К. о. успешно проводили на различных мор. театрах сов. подводные лодки и мор. авиация. С началом массового использования подводных лодок и авиации для борьбы против судоходства противника К. о. надводных кораблей отошли на второй план. В. И. Шлома.



КРЕЙСКИЙ (Kreisky) Бруно (р. 22.1. 1911, Вена), австрийский гос. деятель, с апр. 1970 федеральный канцлер (глава пр-ва) Австрии; см. Крайский Б.



КРЕЙСЛЕР (Kreisler) Фриц (2.2.1875, Вена,-29.1.1962, Нью-Йорк), австрийский скрипач и композитор. Ученик И. Хельмесбергера и Ж. Л. Массара. Уроки композиции брал у Л. Делиба.Дебютировал в 7-летнем возрасте в Вене. В 1888 гастролировал в США, после чего на время оставил скрипку. В 1893 концертами в Москве возобновил исполнит. деятельность. Мировую славу принесли ему выступления в Берлине (1899). В 1915-24жил гл. образом в США, куда окончательно переселился в 1939. Концертировал до 1947. Исполнит. деятельность К. составила эпоху в муз. иск-ве. Игра его отличалась особой певучестью, проникновенностью, блеском и изяществом. Как композитор К. был непревзойдённым мастером миниатюры. Создал репертуар небольших характерных пьес ("Венский каприс", "Прекрасный розмарин" и др.), опубликовал серию пьес для скрипки и фп. "Классические рукописи" (1905), выдав собств. стилизации за обработку произв. композиторов 17-18 вв. (Ф. Ку-перена, Г. Пуньяни, Л. Боккерини и др.). Ему принадлежат многие транскрипции, редакции, каденции к концертам (в т. ч. Л. Бетховена, И. Брамса и др.).

Лит.: Ямпольский И., Фриц Крейслер, "Советская музыка", 1955, №9; Раабен Л., Жизнь замечательных скрипачей. [М.- Л., 1967]. И. М. Ямпольский.

КРЕЙТЕР Владимир Михайлович [24.10(5.11).1897, Кузнецк, ныне Новокузнецк Кемеровской обл.,- 31.12.1966, Москва], советский геолог, доктор геолого-минералогич. наук (1940), заслуженный деят. науки и техники РСФСР (1964), проф. (1935). Окончил Ленингр. горный ин-т (1928). Преподавал в Моск. геологоразвед. ин-те (1932-49) и Моск. ин-те цветных металлов и золота (1932-49, 1954-66); зав. кафедрой рудных месторождений и их разведки Ун-та дружбы народов им. П. Лумумбы (с 1962). Один из создателей учения о поисках и разведке месторождений полезных ископаемых в СССР. Разработал классификацию пром. типов месторождений и поисковые геол. критерии, а также произвёл группировку месторождений для целей разведки, послужившую теоретич. основой для развития поисковых и разведочных работ в различных районах СССР.

Соч.: Структуры рудных полей и месторождений, М., 1956; Поиски и разведка месторождений полезных ископаемых, 2 изд., ч. 1-2, М., 1960-61.

Лит.: В. М. Крейтер (1897 - 1966) [Некролог], "Изв. Высших учебных заведений. Геология и разведка", 1967, № 2.

В. В. Аристов.



КРЁЙЦВАЛЬД Фридрих Рейнхольд [14 (26). 12.1803, Йыэпере, ныне Раквереский р-н, -13(25).8.1882, Тарту], эстонский писатель, просветитель, фольклорист. Зачинатель нац. лит-ры. Род. в семье крепостного; его семья стала свободной в 1815. В 1833 окончил мед. ф-т Тартуского ун-та, после чего 44 года работал врачом в городе Выру. В 30-е гг. К. выступил в печати (на нем. яз.) с публицистич. и фольк-лорно-этнографич. статьями. С 1840 публиковал свои труды на родном языке. Автор сатирич. произв., К. выступал против церк. обскурантизма, осуждал социальное и нац. угнетение эстонцев прибалтийскими баронами. Вершина творчества К.- составление (вслед за Ф. Р. Фель-маном) свода эст. эпоса "Калевипоэг" (изд. 1857-61). Значительным трудом К. явился и сб. "Старинные эстонские народные сказки" (1866). Лит.-просвет. деятельность К. подготовил начавшийся в 60-е гг. 19 в. подъём эст. лит-ры и культуры. В г. Выру создан мемориальный музей К.

Соч.: Teosed, k. 1-5, Tallinn, 1953; Fr. R. Kreutzwald kirjavahetus, 1:. 2-5, Tallinn, 1953-62; Kalevipoeg, Reval. 1900; Kale-vipoeg, k. 1-2, Tallinn, 1961-63; в рус. пер.- Калевипоэг, Тал., 1961.

Лит.: Сыгель Э., Ф. Р. Крейцвальд, в сб.: Об эстонской литературе, Тал., 1956; Очерк истории эстонской советской литературы, М., 1971, с. 19-27;Nirk E., Fr. R. Kreutzwald, Tallinn, 1961.

КРЕЙЦЕР,Крёйцер (Kreutzer) Poдольф (16.11.1766, Версаль,-6.1.1831, Женева), французский скрипач, композитор, дирижёр, педагог. Один из основоположников франц. скрипичного иск-ва 19 в. Пользовался мировой известностью как скрипач. Игру К. высоко ценил Л. Бетховен,посвятивший ему сонату для скрипки и фп., опус 47 (т. н. "Крейцерова соната"). С 1795 проф. Парижской консерватории; среди его учеников - скрипачи Ш. Лафон, Ж. Л. Массар и др. Сб. К. "40 этюдов или каприсов" для скрипки-классич. произв. педагогической лит-ры. Написал скрипичную школу (совм. с П. Байо и П. Роде, изд. 1802). Ему принадлежат также скрипичные концерты, оперы, балеты, камерно-инструментальные ансамбли.

Лит.: КIing H., Rodolphe Kreutzer, Brux., 1898; Cutter В., How to study Kreutzer, L., 1907. И. М. Ямпольский.

КРЕЙЦКОПФ (нем. Kreuzkopf), ползун, деталь механизма, скользящая по прямолинейным направляющим. Обычно К. является деталью кривошипно-пол-зунного механизма.



КРЕЙЦКОПФНЫЙ ДВИГАТЕЛЬ, двигатель внутр. сгорания, как правило, дизель, в котором шатун и поршень связаны между собой крейцкопфом (ползуном). При работе двигателя крейцкопф передаёт продольное (по ходу поршня) усилие на шатун, а поперечное - на направляющие, тем самым освобождая поршень от перпендикулярных нагрузок, что уменьшает износ цилиндров. К. д. бывают 2- и 4-тактные, компрессорные и бескомпрессорные, могут иметь до 12 цилиндров в одном двигателе. Номинальная мощность К. д. составляет ок. 2,2 Мвт (3000 л. с.), частота вращения 100-250 об/мин, диаметр цилиндра не менее 600 мм. Все К. д. выполняются с прямоточной продувкой. Вследствие значит. массы и нек-рых конструктивных особенностей К. д. в качестве транспортных применяются только на судах.

В. И. Ефанов.



КРЕЙЦМЕЙСЕЛЬ (нем. KreuzmeiBel), узкое зубило для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. п.).

КРЕК (Krek) Янез Эвангелист (27.11. 1865, Свети-Грегор, близ Рибнице, До-леньско,-8.10.1917, с. Шентьянж), словенский политический деятель. Католич. священник. В 90-х гг. 19 в. провозгласил мелкобурж. программу освобождения трудящихся Словении от эксплуатации банкирами, скупщиками и ростовщиками путём создания потребительской и кредит-но-сбытовой кооперации; запрещения разделов крест. х-в; налоговой реформы, а также продажи рабочим акций пром. предприятий. Основал Католич. рабочее об-во (1894), организовал широкую сеть кооперативов на селе. Сторонник поли-тич., экономич. и культурного единства югославян, преобразования Австро-Венгрии на условиях триализма (Австрия, Венгрия, югославян. земли).

КРЕКЕР (англ. cracker), сухое печенье, назв. печенья, приготовляемого из пшеничной муки и жира, на дрожжах. К. обычно имеет пузырчатую поверхность и пористую хрупкую структуру. В К., помимо муки, жира и дрожжей, в зависимости от сорта добавляются химические рыхлители, молоко, меланж, сахар, тмин и др. продукты. См. Галеты.



КРЕКИНГ (англ. cracking, от crack - расщеплять), переработка нефти и её фракций для получения гл. обр. моторных топлив, а также хим. сырья, протекающая с распадом тяжёлых углеводородов. Наряду с распадом при К. происходят изомеризация и синтез новых молекул, напр. в результате циклизации, полимеризации и конденсации.

К. является одним из осн. методов получения моторных топлив (в частности, бензинов) и может осуществляться как чисто термич. процесс - термический К., так и в присутствии катализаторов - каталитический К. Реакции распада при термическом К. обычно рассматриваются как цепные, протекающие по свободнорадикальному механизму. Продукты термического К., осуществляемого обычно при 470-540 °С и давлении 4-6 Мн/м²(40-60 am), содержат много непредельных углеводородов, нестабильны при хранении, бензины из этих продуктов мало восприимчивы к тетраэтил-свинцу и требуют дальнейшей переработки путём риформинга. Термич. К. подвергают низкосортные виды тяжёлого остаточного нефт. сырья. Термич. К. низкого давления, проводимый при 500- 600 °С и под давлением неск. десятых долей Мн/м² (неск. am), наз. также коксованием и применяется для превращения тяжёлых продуктов, напр. гудронов, в более лёгкие (выход 60-70% ), используемые для дальнейшей переработки в моторные топлива. Наряду с этим получают до 20% кокса, применяемого в различных целях, напр. при изготовлении электродов (для дуговых печей, гальванич. элементов). Высокотемпературный (650- 750 °С) К. низкого давления, называемый также пиролизом, проводят под давлением, близким к атмосферному; этим способом перерабатывают тяжёлое остаточное нефт. сырьё в газ, содержащий до 50% непредельных углеводородов (этилен, пропилен и др.), и ароматич. соединения; полученные продукты служат гл. обр. хим. сырьём. Термич. К. обычно осуществляют в трубчатых печах или в реакторах с твёрдым циркулирующим теплоносителем, в качестве к-рого может быть использован образующийся кокс.

Каталитический К., проводимый в присутствии катализаторов - синтетич. или природных алюмосиликатов (активированные глины, напр. монтмориллонит), служит для получения осн. компонента высококачеств. моторного бензина с октановым числом до 85, используемого в автотранспорте и авиации. При этом получают также керосино-га-зойлевые фракции, пригодные в качестве дизельного или реактивного топлива. Процесс осуществляют при 450-520 °С, под давлением 0,2-0,3 Мн/м² (2-3 am) в реакционных колоннах с неподвижным или непрерывно циркулирующим катализатором. И в том и в др. случае катализатор нуждается в регенерации, т. к. при К. на нём накапливаются углеродистые отложения (кокс), дезактивирующие катализатор. Кокс удаляют выжиганием.

При каталитич. К. распад гораздо быстрее, чем при термическом. Кроме того, в этом случае происходит изомеризация с образованием насыщенных углеводородов. В результате выход лёгких продуктов больше, чем при термич. К., а получаемый бензин содержит много изо-парафинов и мало непредельных углеводородов, что обусловливает его высокое качество. Сырьём для каталитич. К. служит обычно газойль, из к-рого получают 30-40% бензина (с содержанием изопа-рафинов до 50% ), 45-55% каталитич. газойля, 10-20% газа (в т. ч. 6-9% бутан-бутиленрвой фракции, являющейся хим. сырьём) и 3-6% кокса.

Для переработки средних и тяжёлых нефт. дистиллятов с большим содержанием сернистых и смолистых соединений, непригодных поэтому для переработки чисто каталитич. способом, большое распространение получил каталитич. К. в присутствии водорода, т. н. гидрокрекинг. Он осуществляется при температурах 350-450 °С, давлении водорода 3-14 Мн/м²(30-140 am) и расходе водорода 170-350м³ на 1 л³ сырья. Катализаторами служат окислы или сульфиды молибдена и никеля, молибдат кобальта и др. на крекирующих носителях, напр. на алюмосиликатах. Применение водорода обеспечивает эффективное гидрирование на катализаторе высокомолекулярных и сернистых соединений с их последующим распадом на крекирующем компоненте. Благодаря этому выход светлых продуктов повышается до 70% (в пересчёте на нефть) и сильно снижается содержание в продуктах серы и непредельных углеводородов. Получаемые моторные топлива (бензин, реактивное и дизельное топлива) отличаются высоким качеством. Значит. применение для получения непредельных углеводородов, используемых как хим. сырьё, находит К. с водяным паром. Исходными продуктами служат различные виды нефт. сырья - от газов нефтепереработки до остатков после перегонки нефтепродуктов. К. проводят при 650-800 °С в присутствии катализаторов, напр. окиси никеля, на огнеупоре. Преимущество метода - низкое коксообразование и большой выход олефинов.

Помимо указанных, существуют и частично используются на практике др. виды К., напр. К. в присутствии кислорода (окислительный К.), электрокрекингпри получении ацетилена (метан пропускают через электрич. дугу).

Лит.: Смидович Е" В., Деструктивная переработка нефти и газа, 2 изд., М.. 1968 (Технология переработки нефти и газа, ч. 2).



В. В. Щекин.



КРЕКШИН Пётр Никифорович (1684- 1763), автор записок о времени Петра I, русский дворянин. Собрал рукописные материалы по рус. истории 10-18 вв., к-рыми пользовались историки В. Н. Татищев, И. Н. Болтин, М. М. Щербатов. При жизни К. его соч. распространялись в рукописях; впервые опубл. после смерти К. В них в панегирич. форме К. прославлял Петра I.

Лит.: Сахаров Н., Записки русских людей, СПБ, 1841; Шмурло Е., Петр Великий в оценке современников и потомства, СПБ, 1912.



КРЕЛЛЬ (Crelle) Август Леопольд (11.3. 1780, Эйхвердер, близ г. Врицен, -6.10. 1855, Берлин), немецкий математик и инженер, чл. Берлинской АН (1827). Основал в 1826 "Journal fur die reine und angewandte Mathematik", т. н. "Журнал Крелля", сыгравший большую роль в развитии математики. Участвовал в постройке первых ж. д. в Пруссии, в т. ч. дороги Берлин - Потсдам.

Лит.: Клейн Ф., Лекции о развитии математики в 19 столетии, ч. 1, М.- Л., 1937; Emersleben О., August Leopold Crelle (1780 -1855) zum 100. Todestag, "Wissenschaft-liche Annalen", 1955, Bd 4, H. 10.

КРЕМАЗИ (Cremazie) Октав Жозеф (16.4.1827, Квебек,-16.1.1879, Гавр, Франция), канадский поэт, основоположник канад. поэзии на франц. яз. Первые стихи опубл. в 1854. С 1861 издавал первый во Франц. Канаде лит. ежемесячник "Суаре канадьенн" ("Les Soirees Canadiennes"). Во Франции, куда К. эмигрировал в 1862, написаны письма о литературе (к аббату Кагрену и др.) - "Письма и отрывки из писем" (изд. 1886). В "Дневнике осады Парижа" отражены события франко-прус. войны 1870-71 и Парижской Коммуны 1871. Во Франции создана и неоконченная поэма "Прогулка трёх мертвецов". В Канаде были широко известны патриотические стихи К.: "Знамя...", "Песня старого солдата", "Канада".

Соч.: CEuvres completes, Montreal, 1882: Texte etabli et annote par M. Dassonvil-le. Ed. revue et corr.. Montreal- p.. [1970].

Лит.: Vасhоn G. - A., Les aines tragi-ques: Cremazie, Nelligan, "Europe". 1969, fevr.-mars, № 478 - 79. Л. С. Орёл.



КРЕМАТОРИЙ (новолат. crematorium, от лат. cremo - сжигаю), особо оборудованное здание, предназначенное для сжигания (кремации) умерших. Первый К. был открыт в Милане в 1876. В совр. К, размещаются кремационные печи, траурный зал для погребальных обрядов и др. помещения. На участке, окружающем К., обычно резервируется площадь для захоронения урн и строятся колумбарии. В СССР первый К. был открыт в Москве в окт. 1927.

КРЕМАЦИЯ (от лат. crematio - сжигание), сжигание трупов в особых печах, один из видов похорон. Возникновение трупосожжения относится ко времени позднего неолита и ранней бронзы. Сожжение трупов на кострах было распространено у греков, римлян и нек-рых др. древних народов; его применяли и древние славяне. Издавна трупосожжение применяется в Японии, а также в Индии и др. странах Юго-Вост. Азии, преимущественно там, где исповедуются буд дизм и индуизм. С распространением христианства, особенно в европ. странах, где оно стало господствующей религией, сожжение трупов было запрещено, поскольку христианство считало его языческим способом погребения, противоречащим христианскому учению о "загробной жизни", "воскресении из мёртвых". Лишь во 2-й пол. 19 в. в европ. странах вновь начали сжигать трупы. Были сконструированы спец. печи для К., в к-рых сжигание происходило в струе раскалённого (до 1000 °С) воздуха, и построены первые крематории (Милан, 1876; Лондон, 1885; Стокгольм, 1887, и др.), были установлены требования, к-рым должна отвечать К. Преимущество К, перед др, способами погребения заключается в полном и быстром (1-1,5 ч) уничтожении органических веществ трупа в строго гигиенических условиях. В СССР К. санкционирована декретом СНК РСФСР от 7 дек. 1918. Начиная с 20-30-х гг. 20 в. К. получила значит. распространение во мн. странах. Прах после К. помещают в урну (см. Урна погребальная) и хранят в колумбариях или хоронят в земле.



КРЕМЕНЕЦ, город, центр Кременецкого р-на Тернопольской обл. УССР. Узел шосс. дорог; конечная станция ж.-д. ветки от линии Здолбунов - Львов. 20,3 тыс. жит, (1972). Заводы: сах., табачно-фер-ментац., пивоваренный; мебельный цех, ватная фабрика. Производство стройматериалов. Имеются лесотехнич., с.-х. техникумы, мед., пед. уч-ща. Краеведческий музей.

Впервые упоминается под 1226 как город Галицко-Волынского княжества; в 1240 и 1255 выдержал осаду татар. Со 2-й пол. 14 в.- в составе Вел. княжества Литовского. С 1569 - под властью Польши. В 1630 в типографии города печатались книги на слав. языке. В 1648 город взят казаками. По Андрусовскому перемирию 1667 отошёл к Польше. По второму разделу Речи Посполитой (1793) вошёл в состав России и с 1797 стал уездным городом Волынской губ. По Рижскому мирному договору 1921 отошёл к бурж. Польше. После воссоединения Зап. Украины с УССР (1939).- районный центр Тернопольской обл. Во время Великой Отечеств. войны 1941-45 (с 22 июля 1941 по 18 марта 1944) был оккупирован нем.-фаш. войсками, нанёсшими городу огромный ущерб; в послевоен. годы К. полностью восстановлен.

КРЕМЕНЕЦКАЯ ВОЗВЫШЕННОСТЬ, Кременецкие горы, уступ Подольской возв. близ г. Кременец (УССР), круто обрывающийся на С.-З. Вые. 300- 400 м (наивысшая 409 м). Сильно расчленён долинами верховьев правых притоков р. Припяти. На склонах гл. обр. широколиственные леса, вершины плоские каменистые.



КРЕМЕННАЯ, город (с 1938), центр Кре-менского р-на Ворошиловградской обл. УССР (Донбасс). Расположен на р. Красная (лев. приток Северского Донца). Ж.-д. ст. (на линии Харьков - Ворошиловград). 25 тыс. жит. (1972). Добыча угля и природного газа. Мебельный комбинат; з-ды строит. материалов, хоз. товаров, молокозавод, ф-ка баянов; лесозаготовки, государственный лесопитомник. Мед. училище. Известен с конца 17 в.



КРЕМЕНЧУГ, город, центр Кременчугского р-на Полтавской обл. УССР. Реч ной порт на Днепре. Ж.-д. узел (линии на Знаменку, Ромодан, Полтаву). 160 тыс. жит. (1972; 87 тыс. в 1959).

Возник во 2-й пол. 16 в. Население К. принимало участие в крест. казачьих восстаниях кон. 16-1-й пол. 17 вв. и в освободит. войне укр. народа 1648-54. В 1648-67 - сотенный город казачьих полков. В 1765-83 - адм. ц. Новороссийской губ., в 1783-93 - уездный город Екатеринославского наместничества. С 1797 - уездный город Малороссийской губ., с 1802 - Полтавской губ. С кон. 18 в. в городе развивается пром-сть (пищевая и лёгкая). В 1901 создана с.-д. opr-ция, в дек. 1905 - Совет рабочих депутатов.

Сов. власть установлена 9(22). 1 1918. 25 марта 1918 город занят австро-герм. войсками, а 30 нояб. 1918 - петлюровцами, к-рые были выбиты сов. войсками 1 февр. 1919. 10 авг. 1919 К. захватили деникинцы; 20 дек. 1919 восстановлена Сов. власть.

За годы довоен. пятилеток К. вырос в значит. пром. город, существующие з-ды и ф-ки реконструированы. В 1921-22 К.- адм. ц. Кременчугской губ., 1923- 1930 - Кременчугского округа, с 1932- в составе Харьковской, с 1937 - Полтавской областей. С 3 сент. 1941 до 29 сент. 1943 К. был оккупирован нем.-фаш. войсками, нанёсшими городу огромный ущерб. В послевоен. период К. был полностью восстановлен, превратился в один из крупных пром. центров УССР. В К. развита маш.-строит., металлообрабатывающая и горнорудная промышленность (Кременчугский автомобильный завод; вагоностроительный, дорожных машин з-ды, горнообогатит. комбинат), имеются также заводы: нефтеперерабат., литья и штамповок, сажевый, железобетонных шпал, силикатный, шпалопропиточный и др. Предприятия пищевой (мясокомбинат, хлебокомбинат, ликёро-водочный з-д, молокозавод, кондитерская ф-ка и др.), лёгкой пром-сти (кожевенно-шорный комбинат; художеств. изделий, трикотажная, обувная, швейная ф-ки). Мебельный, домостроит. комбинаты. Предприятия ж.-д. транспорта. Выше К., на Днепре,- Кременчугская ГЭС. В К.- общетех-нич. ф-т Харьковского автомобильно-дорожного ин-та; горный, машиностроительный, вечерний автомеханич., ж.-д. транспорта техникумы, лётное уч-ще гражданской авиации, медицинское, пед. уч-ща. Музеи: А. С.Макаренко, историко-краеведческий (1971, арх. А. Д. Вышинский).

Среди построек сов. времени: клуб им. Котлова и школа (обе - 1925-26, арх. Ф. М. Мазуленко); Дворец культуры з-да дорожных машин (1970), гор. Дворец культуры (1972) - оба по типовым проектам. Пам. В. И. Ленину на пл. Победы (бронза, 1971, скульптор Э. М. Кунцевич).

Лит.: Евселевський Л. I., Пустовiт П. М., Кременчуг. Довiдник-путiвник, Xapкiв, 1971.



КРЕМЕНЧУГСКАЯ ГЭС, крупная ГЭС на Днепре, выше г. Кременчуга. Мощность 625 Мвт (625 тыс. квт). Средне-многолетняя выработка электроэнергии 1506 млн. квт_*ч в год. Построена в 1954-60. В составе сооружений гидроузла - здание ГЭС, бетонная водосливная и земляные намывные плотины, судоходный шлюз, открытое распределит. устройство напряжением 330 и 154 кв. По сооружениям проходят жел. и автомоб. дороги. Дл. напорного фронта гидроузла 11 280 м, макс. напор 17 м, водопропускная способность плотины и здания ГЭС до 23 000 м³/сек. Напорные сооружения гидроузля образуют Кременчугское водохранилище. В здании ГЭС установлено 12 вертикальных гидроагрегатов с турбинами поворотно-лопастного типа (диаметр рабочего колеса 8 м). К. ГЭС - первая в СССР станция без машинного зала; генераторы защищены металлич. крышками диаметром 18 м. Управление и регулирование технологич. процессов полностью автоматизированы.



КРЕМЕНЧУГСКАЯ МАГНИТНАЯ АНОМАЛИЯ, крупный железорудный р-н УССР, являющийся продолжением Криворожского железорудного бассейна к С. (сев. часть Криворожско-Кременчуг-ской железорудной полосы, ок. 45 км), за Днепром (Полтавская обл. УССР). Сложена докембрийской железорудной формацией, аналогичной криворожской. В пределах К. м. а. известны 4 месторождения: Горишне-Плавнив-ское, Лавриковское, Ери-стовское - железистые кварциты, преим. магнетитового состава, с содержанием Fе соответственно - 34,8; 35,3; 34,7% с суммарными запасами до глуб. 300 м по категориям А + В + C₁ - 1,22 млрд. т; Галещинское (Кременчугское) месторождение содержит среди окисленных железистых кварцитов богатые, преим. мартитовые, мартито-гематитовые, частью карбонатизирован-ные, руды со средним содержанием Fе 58,2%. Богатые руды слагают незначительные по размерам пластообразные, линзообразные и неправильной формы тела среди железистых кварцитов, подвергшихся древнему выветриванию. По падению рудные тела богатых руд прослеживаются до 600-1000 м. Запасы богатых руд до глуб. 1000 м по категориям В + C₁ - 167,1 млн. т.

Ведётся разведка нового Белановскогс месторождения железистых кварцитоз до глуб. 300 м и Горишне-Плавнинского месторождения в интервале глубин 300- 500 м.

Лит.: Доброхотов М. Н., Геология и железорудные месторождения Кременчугского района, М., 1964. Г. А. Соколов.

КРЕМЕНЧУГСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД им. 50-летия Советской Украины, находится в г. Кременчуге Полтавской обл. УССР. Создан в 1958 на базе комбайнового з-да. Выпускает автомобили типа КрАЗ, модификаций (1972): КрАЗ-256Б (12-тонный самосвал), КрАЗ-257 (12-тонный грузовик общего назначения), КрАЗ-255Б (7,5-тонный автомобиль высокой проходимости), КрАЗ-255Л (лесовоз), КрАЗ-255В и КрАЗ-258 (седельные тягачи, способные буксировать 30-тонный полуприцеп). Произ-во поточно-массовое. Награждён орденом Ленина (1971).

КРЕМЕНЧУГСКОЕ ВОДОХРАНИЛИЩЕ, образовано плотиной Кременчугской ГЭС на Днепре, на терр. Полтавской, Кировоградской и Черкасской обл. УССР. Заполнение К. в. происходило в 1959-61. Пл. 2250 км², объём 13,5 км³, дл. 185 км, наибольшая шир. 30 км, ср. глуб. 6 м. Уровень водохранилища колеблется в пределах 5 м; оно осуществляет сезонное регулирование стока. К. в. способствовало увеличению на 700 млн. квт_*ч выработки электроэнергии нижележащими Днепродзержинской, Днепровской и Каховской ГЭС. От Кременчуга до Канева создан глубоководный путь. Возникли широкие возможности для орошения засушливых р-нов Ю. Украины, в т. ч. сев. части Крыма. Рыболовство (лещ, сазан, судак, щука). На берегах К. в.- города Светловодск, Черкассы, Канев.



КРЕМЕНЬ, минеральное образование, состоящее из кристаллич. и аморфного кремнезёма (опала, халцедона или кварца). К. широко распространён в природе в виде конкреций, желваков и пластов, залегающих согласно среди известняков и меловых отложений либо секущих слоистость. Образуются при диагенезе осадков, катагенезе горных пород и при выветривании. Тв. К. по минералогич. шкале 7. Излом раковистый. Благодаря способности образовывать при сколе острый режущий край К. с глубокой древности вплоть до железного века использовался человеком для выделки кам. орудий (см. Каменный век),

КРЕМЕР (Kremer) Альфред фон (13.5. 1828, Вена,-27.12.1889, там же), австрийский востоковед. Основные труды по исламоведению, истории культуры стран Востока. Первым в зап.-европ. востоковедении попытался вскрыть социальную структуру мусульманских обществ, определить движущие силы их развития. Считал необходимым изучать ислам в связи со всей историей мусульманской культуры, которую рассматривал как синтез социально-экономич., политич. и интеллектуальных факторов. Ввёл в научный оборот многочисленные источники.

Соч.: Geschichte der herrschenden Ideen des Islams, Lpz., 1868; Kulturgeschichte des Orients unter den Chalifen, Bd 1-2, W., 1875-77.



КРЕМЕР (Cremer) Фриц (р. 22.10.1906, Арнсберг, Вестфалия), немецкий скульптор и график (ГДР). В 1922-25 учился в Эссене (в т. ч. у В. Ламмерта), в 1929- 1934 в Высшей школе изобразит. и прикладного иск-ва в Берлине у В. Герстеля. В 1946-50 работал в Вене, с 1950 дейст-вит. чл. и руководитель мастерской Герм, академии иск-в в Берлине. Выросший в среде рурских горняков, К. стал художником-борцом и связал своё реали-стич. иск-во с пролетарским и антифаш. движением. С 1929 чл. компартии Германии (с 1953 чл. СЕПГ). В годы фаш. режима создал полные драматизма произведения - "Скорбящие женщины" ("Гестапо"; рельеф, 1936), "Голова умирающего солдата" (автопортрет; 1935-37; оба - бронза, Нац. гал., Берлин). Высоким трагическим пафосом, утверждением несгибаемой силы духа борцов, глубокой правдой переживаний отмечены созданные К. памятники жертвам фашизма на Центр. кладбище Вены (известняк, бронза, 1947-48), в Бухенвальде (бронза, 1952-58; илл. см. т. 4, с. 171, т. 6, табл. XV, с. 384-385), Равенсбрюке (бронза, 1959-61), Маутхаузене (Австрия; бронза, 1964-65), памятник борцам Интернац. бригад Испании в Берлине (бронза, 1967-68). Группа борцов Сопротивления в бухенвальдском монументе стала символом мужества антифашистов. К.- крупный портретист, раскрывающий сложный душевный мир современников: рабочих ("Ф. Франик", терракота, 1954, Нац. гал., Берлин), деятелей культуры ("Б. Брехт", бронза, 1957, Карт. гал., Дрезден; "Живописец И. Ион", бронза, 1962),-создатель лирич. образов ("Молодая любовь", бронза, 1961, Карт. гал., Дрезден). Работая гл. обр. в бронзе, К. использует чёткие, энергично вылепленные, полные внутр. напряжения формы, драматич. контрасты, трепетность светотени. Литографии К. посв. событиям современности (серия "Венгерские видения", 1956) или навеяны образами классич. и совр. лит-ры (серия "Вальпургиева ночь", 1956). Нац. пр. ГДР (1953, 1958). К.-почётный чл. АХ СССР (1967). Портрет стр. 371.

Лит.: Людеке Г., Творческий путь немецкого скульптора, М.. 1960; Полякова Н., Фриц Кремер, М., 1972; Sсhmidt D., Fritz Cremer. Leben, Werke, Schriften, Meinungen, Dresden, 1972.

H. И. Полякова.



КРЕМИКОВСКИЙ МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ, крупнейшее ме-таллургич. предприятие Болгарии, расположенное в окрестностях Софии (с. Кре-миковци), в районе крупного месторождения жел. руды, открытого в 1953. Руду комбинат получает также из др. месторождений, коксующиеся угли - преимущественно из СССР. Строительство комбината началось в 1959 и осуществляется при помощи СССР. К 1972 на комбинате введены в строй 3 доменные печи полезным объёмом 1033 м³ каждая, 3 конвертера по 100 т, 2 электропечи ёмкостью 100 т каждая, коксохимич. завод (3 коксовые батареи), обогатительные и агломерационные фабрики, цехи горячей прокатки, трубопрокатный и ферросплавов, ТЭЦ. Комбинат производит чугун, сталь, прокат чёрных металлов, бесшовные трубы, ферромарганец, ряд химич. продуктов (сульфат аммония, бензол, сероуглерод, растворители и др.). Продукция К. м. к. экспортируется во многие страны.



КРЕМЛЁВ Юлий Анатольевич [6(19).6. 1908, Ессентуки, -19.2.1971, Ленинград], советский музыковед, пианист и композитор, засл. деят. иск-в РСФСР (1957), доктор искусствоведения (1963). В 1925- 1928 учился в Ленингр. консерватории по классу фп. М. В. Юдиной, в 1933 окончил там же ист.-теоретич. ф-т, а затем аспирантуру под рук. Б. В. Асафьева. С 1937 науч. сотрудник (с 1942 ст. науч. сотрудник) ленингр. Ин-та театра, музыки и кинематографии (в 1957-69 зав. сектором музыки, с 1969 проф.). Осн. труды посвящены разл. вопросам истории рус., сов. и зарубежной музыки, муз. теории и эстетики; ряд его книг переведён на иностр. языки. Автор муз. произведений.

Соч.: Вопросы музыкальной эстетики, М., 1953; Русская мысль о музыке, т. 1-3, Л., 1954-60; Симфонии П. И. Чайковского, М., 1955; Э. Григ, М., 1958; В. П. Соловьёв-Седой, Л., 1960; Т. Хренников, М., 1963; К. Дебюсси, М., 1965; Ж. Массне, М., 1969;

Избр. статьи, Л., 1969 (библ.); К. Сен-Сане, М., 1970; фортепианные сонаты Бетховена, 2 изд., М., 1970; Очерки творчества и эстетики новой венской школы, Л., 1970; Ф.Шопен, 3 изд., М., 1971; Й. Гайдн, М., 1972.



КРЕМЛЁВСКИЕ ЗВЁЗДЫ, светящиеся пятиконечные рубиновые звёзды, установленные на 5 башнях Московского Кремля. Первая К. з. была установлена на Спасской башне 25 окт. 1935; К. з. на Троицкой, Никольской и Боровицкой башнях - к 1 нояб. Звёздами заменили огромных двуглавых орлов из меди, сохранившихся на башнях с дореволюц. времени. Корпус звёзд, выполненный из нержавеющей стали, был облицован медными золочёными листами. К. з. украшали с двух сторон серп и молот, составленные из уральских самоцветов. Конструкция первых К. з. оказалась неудачной, блестящие поверхности самоцветов быстро потемнели, потребовали переогранки, и в 1937 к 20-й годовщине Окт. социалистич. революции они были заменены звёздами из рубинового стекла (новая звезда была установлена также и на Водовзводной башне).

Размеры, форма каждой из пяти К. з. определены высотой и архит. решением соответствующей башни. Расстояние между концами лучей К. з., установленной на Водовзводной башне, составляет 3 м , на Боровицкой - 3,2 м, на Троицкой - 3,5 м, на Никольской и Спасской башнях - по 3,75 м. Несущая конструкция К. з. из нержавеющей стали представляет собой пятиконечную пространственную звезду, концы к-рой имеют форму четырёхгранной пирамиды. Прочность и жёсткость конструкции рассчитана на макс. давление ураганного ветра, равное 2 кн/м²(200 кгс/м²).

Несмотря на значит. массу (ок. 1 т), К. з. сравнительно легко вращаются при изменении направления ветра. Благодаря своей форме они всегда устанавливаются лобовой стороной против ветра.

Чтобы К. з. были хорошо видны на фоне неба, они освещаются изнутри лампами накаливания, а равномерное распределение светового потока обеспечивается рефракторами, состоящими из призматич. стеклянных плиток.

Мощность ламп (в звёздах Водовзводной и Боровицкой башен установлены лампы мощностью 3,7 квт, в остальных по 5 квт) обеспечивает хорошую видимость звёзд в ночное и дневное время. Лампы обладают высокой световой отдачей, составляющей ок. 22 лм/вт. Габариты ламп мощностью 5 квт: длина 383 мм, диаметр колбы 177 мм. Каждая лампа выделяет много тепла, что вызывает необходимость спец. охлаждения звёзд. Для этого в каждой башне находится по 2 вентилятора.

При остеклении К. з. надо было добиться того, чтобы они светились ночью достаточно ярко, днём сохраняли рубиново-красный цвет и чтобы нити накала ламп не были заметны. Вторая задача была особенно сложной, т. к. красное стекло, освещённое снаружи, а не на просвет, кажется почти чёрным. Современное остекление К. з., установленное в 1946, состоит из рубинового и молочно-белого стекла, прослоённых прозрачным хрустальным. Молочное стекло хорошо рассеивает свет ламп и вместе с тем отражает значит. часть дневного света, смягчая днём темноту рубинового стекла. Для достижения большей контрастности и выявления лучистой формы звёзд в них вставлено рубиновое стекло разных оттенков, пропускающее, однако, только красные лучи с длиной волны не более 0,62 мкм. Толщина стёкол в К. з. 6-8 мм, площадь остекления звезды ок. 6 м².

Механизмы для обслуживания К. з. расположены внутри башен. Спец. подъёмные приспособления дают возможность периодически производить очистку внутренних и внешних поверхностей К. з. от пыли и копоти. Механизир. устройства заменяют перегоревшие лампы в течение 30-35 мин. Управление оборудованием и механизмами К. з, сосредоточено на центр. пункте, куда автоматически подаются сведения о режиме работы ламп.



КРЕМЛЁВСКИЕ КУРАНТЫ, часы с боем, установленные на Спасской башне Московского Кремля. Первые сведения о кремлёвских часах относятся к 1404; установлены эти часы были недалеко от Благовещенского собора. В 1621 "аглицкий" часовых дел мастер Христофор Головей изготовил часы, для к-рых в 1625 рус. каменщики соорудили на Спасской башне каменный верх. Эти часы имели два циферблата диаметром ок. 5 м. Циферблаты были сделаны из отд. деревянных (дубовых) частей, соединённых жел. обручами. Наружный круг циферблата, разделённый на 17 равных частей-часов, вращался. Каждый час обозначался слав. буквой и более мелкой арабской цифрой. В 1706 в Кремле были установлены новые часы. Купленные Петром I в Голландии, они были доставлены из Амстердама в Москву на 30 подводах. В 1737 в результате пожара механизм часов был испорчен. Восстановили часы в 1767, но во время пожаров 1812 они были вновь повреждены. Современные К. к.-"часы, переделанные в 1851 году братьями Бутеноп в Москве" (так гласит надпись на чугунной станине часов). Куранты расположены на 8-10-м этажах Спасской башни. Механизм К. к. состоит из 4 отд. узлов (механизмов): хода часов, боя четвертей, боя часов и игры курантов. Каждый из механизмов имеет самостоят. заводной вал, к-рый приводится в движение грузом (гирей), составленным из цилиндрич. чугунных слитков. В зависимости от назначения механизма масса гирь колеблется от 100 до 200 кг. Механизмы боя и игры курантов снабжены программным барабаном, на к-ром укреплены в определённом порядке штифты. Когда подходит время, стопор программного барабана выключается и барабан под действием груза начинает вращаться, штифты при помощи тяг задевают за рукоятки молоточков, к-рые и заставляют колокола звучать. Напр., барабан механизма боя четвертей управляет 9 колоколами. В первую четверть часа программа боя звучит 1 раз, во 2-ю, 3-ю и 4-ю четверти соответственно 2, 3 и 4 раза. После боя четвертей включается механизм боя часов, а когда прозвучит последний удар часового колокола, начинает работать механизм игры курантов. В дореволюц. время К. к. в 12 ч исполняли мелодию "Коль славен наш господь в Сионе", а в 24 ч -"Преображенский марш".

В дни Окт. социалистич. революции во время арт. обстрела Кремля один из снарядов попал в циферблат курантов, перебил стрелку часов и вывел из строя механизм вращения стрелок. Часы остановились 2 нояб. 1917. В авг. 1918 по указанию В. И. Ленина были начаты работы по реставрации К. к. В сент. 1918 повреждения в механизме вращения стрелок были устранены, был переделан также музыкальный механизм курантов, к-рые стали исполнять в 12 ч мелодию "Интернационала", а в 24 ч -"Вы жертвою пали". В 1935 музыкальный механизм был разобран.

Часы К. к. заводятся 2 раза в сутки - в 12 и 24 ч. Циферблаты часов выходят на 4 стороны Спасской башни. Диаметр циферблата 6,12 м. Высота рим. цифр, обозначающих часы, 0,72 м. Длина часовой стрелки 2,97 м, минутной -3,27 м. Обод циферблата, цифры и стрелки в 1937 покрыты золотом. Длина маятника почти 1,5 м, масса -32 кг. У маятника есть деревянный компенсатор, благодаря которому колебания температуры воздуха не влияют на точность хода часов.



Н. В.Гордеев.



КРЕМЛЁВСКИЙ ДВОРЕЦ СЪЕЗДОВ, крупнейшее общественное здание на территории Кремля Московского. Построено в 1959-61. За проектирование и стр-во К. Д. с. авторы его - М. В. Посохин, А. А. Мндоянц, Г. Н. Львов, А. Н. Кондратьев, Е. Н. Стамо, П. П. Штеллер, И. И. Кочетов - удостоены Ленинской пр. (1962). Открытие (17 окт. 1961) было приурочено к началу работы 22-го съезда КПСС. Используется для проведения важнейших партийных, правительств., обществ. и междунар. мероприятий, а также для театрально-зрелищных представлений и как вторая сцена ГАБТ СССР. Здание в плане прямоугольное 120 X 70 м, общий объём 40 тыс. м³, заглублено в землю на 15 м. Фасад здания членят беломраморные пилоны, между ними - стеклянные витражи. Над гл. входом - золочёное изображение герба СССР, выполненное по эскизу скульптора А. Е. Зеленского. Зал К. Д. с. имеет 6 тыс. мест, оборудован с учётом новейших достижений акустич. техники, имеет 7 тыс. репродукторов, 4500 светильников и ламп. Стены и потолки покрыты звукопоглощающими материалами. Перевод осуществляется на 30 языков мира. Сцена оснащена подъёмно-опускными устройствами. Банкетный зал Дворца вмещает до 4500 чел. На занавесе зала заседаний вычеканено латв. мастерами под руководством X. М. Ры-сина панно с портретом В. И. Ленина по рисунку худ. А. А Мыльникова. Мозаичный фриз гл. фойе и мозаичные эмблемы на мраморных простенках фасадов банкетного зала - произведения худ. А. А. Дейнеки. Цельность композиции, чёткость ритма и крупный масштаб простых форм в сочетании с раскрытым пространством интерьеров определяют торжеств. характер сооружения и подчёркивают его большую обществ. значимость.

В К. Д. с. состоялись заседания 22- 24-го съездов КПСС, 15-16-го съездов ВЛ КСМ, 3-го Всесоюзного съезда колхозников, 5-го Всемирного конгресса профсоюзов, Всемирного конгресса женщин, 13-15-го съездов профсоюзов СССР, Всемирного форума молодёжи; проходят многие торжественные заседания и приёмы. На сцене К. Д. с. выступают лучшие художественные коллективы страны, проходят международные кинофестивали"

Лит.: Посохин М., МндоянцА., Пекарева Н., Кремлёвский дворец съездов, [М., 1966]; Писарская Л. В., Родимцева И. А., Московский Кремль, М., 1971. М.М.Шегал.



КРЕМЛЬ, центральная укреплённая часть рус. феод, города. Впервые упоминается в летописи под 1331 ("кремник"). Употреблялись и др. назв.-"детинец" (до 14 в.), "город", "град" (до 16- 17 вв.). К. обычно располагался на высоком месте, часто у берега реки или озера. Рельеф местности диктовал его планировку, а военно-оборонит. требования - количество башен и расстояния между ними. Стены К., вначале - деревянно-земляные, а с 11 в.- каменные и кирпичные (в Новгороде начаты в 1044, в Старой Ладоге - в 1116, в Пскове - с 13 в.), часто окружались рвом с водой. В К. обычно находились: дворец князя, собор, дворы бояр и церковной знати. Подчёркнутый рельефом, К. доминировал в застройке и являлся градообразую-щим ядром др.-рус. города, определял его силуэт, а дороги, ведшие к воротам К., часто становились основой радиальной или веерной планировки возникавших близ К. жилых р-нов (посадов). Замечат. образец К.- Кремль Московский. В 16-17 вв. велось широкое строительство каменных К.- в Н. Новгороде (ныне г. Горький), Туле, Коломне, Зарайске, Казани, Ростове Великом, Смоленске, Серпухове, Астрахани и др. городах; они выполняли наряду с оборонительной и парадную функцию. При перепланировке русских городов во 2-й половине 18 и 1-й четверти 19 вв. К., утратившие военно-стратегическое значение, вошли в городские комплексы как административные центры и историко-художеств. ансамбли.

Лит.: Тверской Л. М., Русское градостроительство до конца XVII века, Л.- М., 1953.



КРЕМЛЬ МОСКОВСКИЙ, древнейшая часть Москвы, главный общественно-политич. и историко-художеств. комплекс центра столицы СССР, местопребывание высших органов гос. власти страны - Верх. Совета СССР, Верх. Совета РСФСР и правительства СССР.

Первоначально К. М.- небольшое укрепление посёлка, возникшего на т. н. Боровицком холме - мысе при впадении р. Неглинной в Москву-реку. Наиболее древние археол. находки на терр. К. М. относятся к бронз. веку (2-е тыс. до н. э.). В раннем железном веке (2-я пол. 1-го тыс. до н. э.) здесь было поселение, следы к-рого открыты у совр. Архангельского собора. Славянский городок возник на месте К. М. не позднее кон. 11 в. При раскопках найдены остатки деревянных построек, мостовой, инструменты ремесленников, предметы быта, украшения славян-вятичей. Среди находок - печать Киевской митрополии 1091-96. Крепость (древнее назв. "град" или "град Москва"; назв. "Кремль" появилось не ранее 14 в.) занимала юго-зап. оконечность холма (ок. 1,5га); открытый раскопками ров её проходил по территории у зап. фасада совр. Большого Кремлёвского дворца. Ко времени первого летописного упоминания о Москве (1147) посад городка уже занимал верхнюю часть холма; на В., включая совр. Соборную и Ивановскую площади, по берегу р. Москвы, он простирался до середины терр. совр. гостиницы "Россия"; на С. доходил примерно до середины совр. Дворца съездов.

"Город" 1156, построенный по приказанию кн. Юрия Долгорукого, охватывал терр., в 5 - 6 раз большую, чем первоначальная, оставляя свободной от общепоселковой застройки центральную часть холма. На С. совр. Соборной площади находилась деревянная церковь с кладбищем при ней. Укрепление К. М. тогда представляло собой деревянно-земляное сооружение (ров, вал с деревянной конструкцией в его основании). К. М. охватывал во 2-й пол. 12 в. на С. и В. территорию совр. Дворца съездов, Соборную площадь и территорию первонач. укреплений на Ю.-З. Посад в это время занимал почти всю верхнюю часть холма, а по берегу Москвы-реки распространялся далеко на В. (включая позднейшее За-рядье). В 1237 во время монголо-татар-ского нашествия К. М. был разрушен.

Дальнейшее развитие К. М. тесно связано с ростом значения Москвы как стольного города княжества, а затем столицы централизованного Рус. гос-ва. К концу 13 в. относится возведение первых каменных храмов - предшественников Успенского, Благовещенского, Архангельского соборов. Постройкой этих храмов было положено начало монументальному оформлению главной Соборной площади К. М. При Иване I Даниловиче (Калите) возводится Успенский собор (1327) с приделом Поклонения веригам апостола Петра (1329), церковь Иоанна Лествичника (1329), собор Спаса на Бору (1330) с монастырём при нём и Архангельский собор (1333). С конца 1339 началась постройка стен и башен, рубленных из дуба. Позднее, во 2-й пол. 14 в., были основаны Чудов и Вознесенский монастыри. Готовясь к решительной борьбе с татарами, Дмитрий Донской в 1367 приказал построить белокаменные стены и башни К. М. (отсюда "Москва белокаменная"), значительно расширив его площадь. В кон. 14- нач. 15 вв. продолжается каменное строительство (в т. ч. церкви Рождества и Благовещения на государевом дворе), реставрируются белокаменные стены и башни, устанавливаются первые башенные часы (1404). В это время в К. М. работают знаменитые русские живописцы Андрей Рублёв, Феофан Грек и Прохор с Городца, создавшие в 1405 иконостас Благовещенского собора. Во 2-й пол. 15 в., когда Москва стала политич. и культурным центром единого Рус. гос-ва, осуществилась перестройка К. М. с участием итал. зодчих. К. М. превратился в монументальный ансамбль, величеств. центром к-рого была Соборная площадь с Успенским собором. Его построил итал. арх. Аристотель Фьора-ванти с рус. мастерами в 1475-79 (четвёртое здание на данном месте). Используя достижения рус. зодчества предшествующих времён, строители придали традиционному, трёхнефному пятиглавому храму монумент.и величеств. формы.Храм расписывали в 15-16 и 17 вв. худ. Дионисий, Иван и Борис Паисеины и др. Собор являлся усыпальницей моск. митрополитов и патриархов, местом совершения торжеств. актов (коронации, венчания князей и царей и др.). В нём сохранилась уникальная коллекция икон 11- 17 вв. Псковские мастера построили новую церковь Ризположения (1486) и Благовещенский собор (1484-89) - домовую церковь московских государей. В нижней части последнего сохранились остатки нижнего этажа ранее существовавшего на том же месте каменного собора (кон. 14 в. и перестроенного в 1416). В собор перенесли иконостас работы Андрея Рублёва и др. (1405). В 1508 собор был расписан под руководством живописца Феодосия. В 1505-08 итал. арх. Алевиз Фрязин Новый возвёл Архангельский собор, применив к типично рус. храму архитектурно-декоративные приёмы итал. Возрождения (членение на этажи, капители пилястр, "раковины"). От росписи 16 в. сохранились лишь фрагменты; осн. росписи 1652- 1666 (мастера Я. Т. Казанец, С. Г. Ряза-нец, И. Владимиров и др.). Собор служил усыпальницей рус. князей, а затем царей (до Ивана V Алексеевича). Постройкой каменного государева дворца (на месте ныне существующего Большого Кремлёвского дворца) с Грановитой палатой (1487-91, арх. Марк Фрязин и Пьетро Антонио Солари) было завершено оформление зап. стороны Соборной площади. Грановитая палата-парадный приёмный зал, площадью ок. 500 м², перекрытый крестовыми сводами, опирающимися на центр. столб; названа по отделке вост. фасада гранёным рустом. Центром ансамбля К. М. стал высокий столп - колокольня "Иван Великий" (1505-08, арх. Бон Фрязин). Восточнее его находилась Ивановская площадь с зданием Приказов (кон. 16 в.). В 1485- 1495 вокруг К. М. были построены новые кирпичные стены и башни (итал. арх. Марк Фрязин, П. А. Солари, Алевиз Фрязин Миланец, Антон Фрязин), существующие и теперь. В плане К. М. представляет неправильный треугольник пл. 27,5 га; длина его стен 2,25 км, толщина 3,5-6,5 м, высота от 5 до 19 м, в зависимости от рельефа местности. Он имел 18 башен, в т. ч. 6 проездных (из них 3 - с отводными башнями-стрельницами). Угловые башни круглые, остальные - прямоугольные. В совр. К. М. насчитывается 20 башен, включая одну сохранившуюся отводную (Кутафью) и выстроенный (2-я пол. 17 в.) над стеной шатёр-"Царскую башню". Со стороны Красной площади К. М. защищал ров, наполненный водой из р. Неглинной и Москвы-реки. Ров был облицован камнем и укреплён дополнит. невысокими стенами. Все работы были закончены к 1516. В нач. 16 в. К. М. был одной из самых мощных крепостей Европы. С 90-х гг. 15 в. характерной особенностью К. М. как ядра столицы было отделение его (по указам Ивана III) свободной от городской застройки зоной.

В 17 в. в К. М., сильно пострадавшем в период крест. войн и польск. и швед. интервенции, началось интенсивное строительство. Росла высота зданий, усложнялся декор фасадов, формировался многоцветный, торжественный колорит застройки. В 1600 надстроена колокольня Ивана Великого (81 м). Над Спасской башней в 1625 был сооружён высокий каменный шатёр с разнообразными украшениями и новыми гор. часами. В 1635- 1636 над 2-м этажом в сев.-вост. части старого дворца (16 в.) построено трёхэтажное здание Теремного дворца с Верхоспас-ским собором (арх. А. Константинов, Т. Шарутин, Л. Ушаков, Б. Огурцов) - типичные парадные, богато декорированные, жилые палаты феод. знати (до кон. 18 в. Теремной дворец являлся самой высокой гражд. постройкой К. М.). К дворцу были пристроены деревянные палаты для царицы Натальи Кирилловны и для царевен. В 1651-52 к С.-З. от дворца, у Троицких ворот, построили палаты для царского тестя И. Милослав-ского, вошедшие после его смерти в число дворцовых помещений под назв. Потешного дворца, т. к. в них устраивались первые театральные представления. Патриарх Никон осуществил (1642-56) перестройку своей резиденции (жилые и служебные помещения с Крестовой - приёмной-палатой и придворными церквами). Этот комплекс по архитектурно-художеств. замыслу и размерам не уступал государеву дворцу.

С возведением над всеми башнями шатровых завершений из камня (1680-е годы) закончилось формирование К. М. как одного из лучших ср.-век. рус. гор. ансамблей. При Петре I из К. М. были выведены правительств. учреждения и построено большое здание Арсенала (1702-36, арх. Д. Иванов, X. Конрад при участии И. М. Чоглокова). В 1707 стены и башни К. М. укрепляются земляными бастионами.



Стр-во в К. М. продолжалось и после перенесения столицы (1712) в Петербург. В 1773 в К. М. был заложен огромный дворец (по проекту В. И. Баженова; строительство дворца было прекращено из-за отсутствия средств), в связи с чем снесли несколько старых зданий и часть кремлёвской стены (впоследствии восстановлена).

В 1776-87 арх. М. Ф. Казаков построил в стиле классицизма здание Сената. Оно органически связано с ансамблями К. М. и Красной площади. После Отечеств. войны 1812 развернулись работы (1816-19, арх. О. И. Бове и Ф. Соколов) по восстановлению сооружений К. М., повреждённых войсками Наполеона (звонница колокольни Ивана Великого, Арсенал, нек-рые башни и участки стен). К. М. оставался историко-худо-жеств. центром Москвы. Несколько позднее (в 30-40-х гг. 19 в.) изменили планировку территории и рельеф, снесли нек-рые древние постройки, выстроили по проекту арх. К. А. Тона Большой Кремлёвский дворец (1839-49) и новое здание Оружейной палаты (1844-51). Оба здания объединили старые постройки государевой резиденции в своеобразный ансамбль с парадными дворами, с личными комнатами для царской семьи и парадными залами: Георгиевским, Владимирским, Екатерининским, Андреевским и Александровским; последние два зала были перестроены в 1933-34 в Зал заседаний по проекту арх. И. А. Иванова-Шица.

После Великой Окт. социалистич. революции начался новый период в истории К. М. 3(16) нояб. 1917 К. М. был взят революц. отрядами. Этим завершилась борьба за установление Сов. власти в Москве. 12 марта 1918 Сов. правительство переехало из Петрограда в Москву и разместилось в К. М. В здании Сената, где ныне находится Сов. Мин. СССР, сохраняются мемориальные кабинет пред. СНК РСФСР В. И. Ленина и его квартира (к 1973 посетило более 700 тыс. чел.). По распоряжению Ленина (от 17 мая 1918) началось научное исследование и реставрация К. М.

За годы Сов. власти в К. М. построены здания Школы красных командиров им. ВЦИК (ныне здание Президиума Верховного Совета СССР, 1932-34, архитектор И. И. Рерберг), Кремлёвский Дворец съездов (1959-61). Пять башен К. М. увенчаны рубиновыми пятиконечными звёздами (см. Кремлёвские звёзды). В 1967 установлен памятник В. И. Ленину (бронза, гранит, лабрадорит; скульптор В. Б. Пинчук, архитектор . Б. Сперанский).

В К. М. созданы музеи. Сохраняются замечат. памятники рус. мастерства - Царь-пушка и Царь-колокол. В широких масштабах ведутся реставрац. работы, а также архит. и археол. исследования. К. М. связан с выдающимися событиями в жизни СССР. В К. М. проходили 1- 5-й конгрессы Коминтерна. 1 мая 1920 в коммунистич. субботнике в К. М. участвовал В. И. Ленин. Здесь проходят съезды КПСС, ВЛ КСМ, профсоюзов, сессии Верх. Советов СССР и РСФСР, съезды и совещания передовиков пром-сти и с. х-ва, творч. союзов, торжеств. заседания, приёмы и др., работают Президиум Верх. Совета СССР и Сов. Мин. СССР.

Илл. см. на вклейке, табл. XVIII. XIX (стр. 368-369).

Лит.: Забелин И. Е., История города Москвы, 2 изд., ч. 1, М.. 1905; Бартенев С. П., Московский Кремль в старину и теперь, кн. 1 - 2, М., 1912 - 16; Брунов Н. И., Московский Кремль, М., 1948; Сытин П. В., История планировки и застройки Москвы, т. 1-2, М., 1950-54; Тихомиров М. Н., Средневековая Москва в XIV -XV вв., М., 1957; В о ронинН. Н., Зодчество Северо-Восточной Руси XII - XV вв., т. 2, М.,1962; 3онова О. В., Художественные сокровища Московского Кремля, M.I 1963 (на рус., нем., англ, и франц. яз.); Кунецкая Л. И., Субботина 3. А., По ленинским местам Кремля, М., 1964; Рабинович М. Г., О древней Москве, М., 1964; Древности Московского Кремля, М., 1971 (в серии; Материалы и исследования по археологии Москвы, т. 4. Материалы и исследования по археологии СССР, № 167); Тихомиров Н. Я.. Иванов В. Н., Московский Кремль, [М., 1967]; Фёдоров В. И., Московский Кремль и реконструкция центра, "Архитектура СССР", 1671 № 6; Иванов В., Московский Кремле, М., 1971. В. И. Фёдоров, Н. С. Шеляпина.




КРЕМНЕВОДОРОДЫ, соединения кремния с водородом. Выделены только насыщенные К. (силаны) общей формулы Si_nH_2n+2. Получены силаны вплоть до октасилана Si₈H₁₈. При комнатной темп-ре первые два К. - моносилан SiH₄ и дисилан Si₂H₆ - газообразны, остальные - летучие жидкости. Все К. имеют неприятный запах, ядовиты. К. гораздо менее устойчивы, чем алканы, на воздухе самовоспламеняются, напр. 2Si₂H₆ + 7О₂ = 4SiO₂ + 6H₂O. Водой разлагаются: Si₃H₈+6Н₂О=3SiO₂+10Н₂. В природе К. не встречаются. В лаборатории действием разбавл. кислот на силицид магния получают смесь различных К., её сильно охлаждают и

* 1 am=l кгс/см² =0,1 Мн/м².

разделяют (путём дробной перегонки при полном отсутствии воздуха).

КРЕМНЁВОЕ ОРУЖИЕ, пистолет, ружьё, ручное огнестрельное оружие (гладкоствольное или нарезное) с кремнёвым замком, в к-ром воспламенение заряда производилось при помощи искр, высекаемых кремнём при ударе его об

Замок кремнёвого ружья

огнивную пластинку. В 16-19 вв. К. о. состояло на вооружении иностр. и рус. армий. Кремнёвые ружья, находившиеся в 17-19 вв. на вооружении рус. войск, имели: калибр от 17,5 до 21,5 мм; массу - от 4,0 до 5,6 кг; дальность стрельбы в зависимости от типа ружей (гладкоствольные или нарезные) колебалась от 140 до 800 м', скорострельность у гладкоствольных ружей -1 выстрел в 1 мин, у нарезных -1 выстрел в 5 мин. Кремнёвые ружья в сер. 19 в. во всех армиях были заменены винтовкой.

КРЕМНЕЖГУТИКОВЫЕ (Silicoflagellidae), семейство простейших отр. хри-зомонад класса жгутиковых. Морские формы с одним жгутиком и жёлтыми хроматофорами. Скелет из кремнезёма в виде колечка или решётчатой корзиночки. К. входят в состав карликового планктона (наннопланктон); размеры их менее 50 мкм. Иногда встречаются в больших количествах. Скелеты К. хорошо сохраняются в ископаемом состоянии, служат руководящими ископаемыми в стратиграфии.

КРЕМНЕЗЁМ, то же, что кремния дву окись SiO₂.

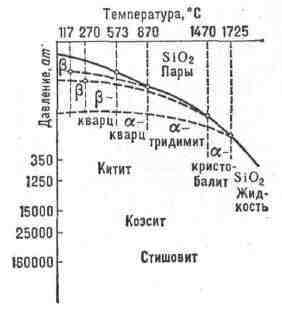

КРЕМНЕЗЁМА МИНЕРАЛЫ, ряд минеральных видов, представляющих собой полиморфные модификации двуокиси кремния; устойчивы при определённых интервалах темп-ры в зависимости от давления (см. рис. и табл.).

Название минерала		Система	Давление , aт*	Темп-ра , °С	Плотность, кг/л"'
		кубическая		1728-1470	2190
		гексагональная		1470-870	2220
		"		870-573	2530
		тригональная	1	ниже 573	2650
		гексагональная		163-117	ок. 2260
	(метастабильные)	ромбическая		ниже 117	ок. 2260
		тетрагональная		ниже 200	2320
коэсит	метастабиль-ные при низких темп-pax и давлениях	моноклинная	35 тыс.	1700-500	2930
стишовит		тетрагональная	100-180 тыс.	1400-600	4350
китит		"	350-1260	585-380	2500

Основу кристаллической структуры К. м. составляет трёхмерный каркас (см. Кварц), построенный из соединяющихся через общие кислороды тетраэдров (SiO₄). Однако симметрия их расположения, плотность упаковки и взаимная ориентировка различны, что отражается на симметрии кристаллов отд. минералов и их физ. свойствах. Исключение представляет стишовит, основу структуры к-рого составляют октаэдры (SiO₆), образующие структуру, подобную рутилу. Все К. м. (за исключением некоторых разновидностей кварца) обычно бесцветны" Тв. по минералогической шкале различна: от 5,5 (а-тридимит) до 8-8,5 (стишовит).

К. м. обычно встречаются в виде очень мелких зёрен, скрытокристаллич. волокнистых (а-кристобалит, т. н. люссатит) и иногда сфероидальных образований. Реже - в виде кристалликов таблитча-того или пластинчатого облика (триди-мит), октаэдрического, дипирамидаль-ного (а- и р-кристобалит), тонкоигольчатого (коэсит. стишовит). Большинство К. м. (кроме кварца) очень редки и в условиях поверхностных зон земной коры

неустойчивы. Высокотемпературные модификации SiO₂- 3-тридимит, 3-кри-стобалит - образуются в мелких пустотах молодых эффузивных пород (даци-ты, базальты, липариты и др.)- Низкотемпературный а-кристобалит, наряду с а-тридимитом, является одной из составных частей агатов, халцедонов, опалов; отлагается из горячих водных растворов, иногда из коллоидного SiO₂. Сти-шовит и коэсит встречены в песчаниках метеорного кратера Каньон Дьявола в

Аризоне (США), где они образовались за счёт кварца при мгновенном сверхвысоком давлении и при повышении темп-ры во время падения метеорита. В природе также встречаются: кварцевое стекло (т. н. лешательерит), образующееся в результате плавления кварцевого песка от удара молний, и меланофлогит - в виде мелких кубич. кристалликов и корочек (псевдоморфозы, состоящие из опаловид-ного и халцедоновидного кварца), наросших на самородную серу в месторождениях Сицилии (Италия). Китит в природе не встречен.

Лит.: Дэна Дж., Дэна Э. С.. Фрондель К., Минералы кремнезёма, пер. с англ., М.. 1966 (Система минералогии, т. 3); Минералы, т. 2, в. 2, М., 1965; К о-стов И., Минералогия, пер. с англ., М., 1971. Г. П. Барсанов.

КРЕМНЕРОГОВЫЕ ГУБКИ (Соrnаcuspongida), самый большой отряд губок. Скелет состоит из одноосных кремнёвых игл (рис.) и органич. вещества - спонгина, или только из спонгиновых волокон. Канальная система - лейконоид-ного типа (см. рис. в ст. Губки). К. г. большей частью образуют колонии в виде корковых или подушковидных обрастаний или трубчатых, воронковидных, кустистых и др. образований. Высота колоний до 0,5м и более. Встречаются от приливо-отливной зоны до ультраабиссали. В СССР в мор. и пресных водоёмах обитает ок. 220 видов; обычны представители родов Halichondria, Haliclona, Hymeniacidon, Mycale, Myxilla, Tedania и др.

Иглы кремнероговых губок: одноосные иглы разной формы (слева); хелы, якорьки (справа, вверху), шпильки, сигмы, дужки (справа, внизу).

КРЕМНЕФТОРИДЫ, фторсиликаты, соли кремнефтористоводородной кислоты H₂SiF₆. При нагревании распадаются, напр. CaSiF₆=CaF₂+SiF₄ Соли Na, К, Rb, Cs и Ва трудно растворимы в воде и образуют характерные кристаллы, что используется в количеств. и микрохимич. анализе. Наибольшее прак-тич. значение имеет кремнефторид натрия Na₂SiF₆ (в частности, в произ-ве кислотоупорных цементов, эмалей и т. д.). Значительную долю Na₂SiF₆ перерабатывают на NaF. Получают Na₂SiF₆ из содержащих SiF₄ отходов суперфосфатных заводов. Хорошо растворимые в воде кремне-фториды Mg, Zn и А1 (техническое название ф л ю а т ы) применяют для придания водонепроницаемости строительному камню. Все К. (а также Н₂SiF₆) ядовиты.

КРЕМНЕФТОРИСТОВОДОРОДНАЯ КИСЛОТА, Н₂SiF₆, сильная неорганич. кислота. Существует лишь в водном растворе; в свободном виде распадается на тетрафторид кремния SiF₄ и фтористый водород HF. Применяется как сильно дезинфицирующее средство, но гл. обр.- для получения солей К. к.- кремнефто-ридов.

КРЕМНИЕВЫЕ КИСЛОТЫ, производные кремниевого ангидрида SiO₂; очень слабые к-ты, мало растворимые в воде. В чистом виде были получены метакрем-ниевая к-та Н₂Si₃ (точнее её полимерная форма H₈Si₄O₃) и H₂Si₂O₅. Аморфная двуокись кремния (аморфный кремнезём) в водном растворе (растворимость ок. 100 мг в 1 л) образует преим. ортокрем-ниевую к-ту H₄SiO₄. В полученных разными способами пересыщенных растворах К. к. изменяются с формированием коллоидных частиц (мол. м. до 1500), на поверхности к-рых находятся группы ОН. Образованный т. о. золь в зависимости от водородного показателя рН может быть устойчивым (рН ок. 2) или может агрегировать, переходя в гель (рН 5-6). Устойчивые высококонцентрировсганые золи К. к., содержащие спец. вещества - стабилизаторы, применяют при производстве бумаги, в текст/ пром-сти, для очистки воды.

Лит.: Айлер Р., Коллоидная химия кремнезёма и силикатов, пер. с англ., М., 1959.

КРЕМНИЕВЫЙ АНГИДРИД, то же, что кремния двуокись SiO₂ .


КРЕМНИЙ (лат. Silicium), Si, хим. элемент IV группы периодич. системы Менделеева; ат. н. 14, ат. м. 28,086. В природе элемент представлен тремя стабильными изотопами: ²⁸Si (92,27%), ²⁹Si (4,68%) и ³⁰Si (3,05%).

Историч. справка. Соединения К., широко распространённые на земле, были известны человеку с каменного века. Использование кам. орудий для труда и охоты продолжалось неск. тысячелетий. Применение соединений К., связанное с их переработкой,- изготовление стекла - началось ок. 3000 лет до н. э. (в Древнем Египте). Раньше других известное соединение К.- двуокись SiO₂ (кремнезём). В 18 в. кремнезём считали простым телом и относили к "землям" (что и отражено в его названии). Сложность состава кремнезёма установил И. Я. Берцелиус. Он же впервые, в 1825, получил элементарный К. из фтористого кремния SiF₄, восстанавливая последний металлич. калием. Новому элементу было дано название "силиций" (от лат. silex - кремень). Русское назв. ввёл Г. И. Тесс в 1834.

Распространённость в природе. По распространённости в земной коре К.- второй (после кислорода) элемент, его среднее содержание в литосфере 29,5% (по массе). В земной коре К. играет такую же первостепенную роль, как углерод в животном и растительном мире. Для геохимии К. важна исключительно прочная связь его с кислородом. Ок. 12% литосферы составляет кремнезём SiO₂ в форме минерала кварца и его разновидностей. 75% литосферы слагают различные силикаты и алюмосиликаты (полевые шпаты, слюды, амфиболы и т. д.). Общее число минералов, содержащих кремнезём, превышает 400 (см. Кремнезёма минералы).

При магматич. процессах происходит слабая дифференциация К.: он накапливается как в гранитоидах (32,3%), так и в ультраосновных породах (19%). При высоких темп-pax и большом давлении растворимость SiO₂ повышается. Возможна его миграция и с водяным паром, поэтому для пегматитов гидротермальных жил характерны значительные концентрации кварца, с которым нередко связаны и рудные элементы (золото-кварцевые, кварцево-касситеритовые и др. жилы).

Физические и химические свойства. К. образует тёмно-серые с металлич. блеском кристаллы, имеющие кубич. гранецентрированную решётку типа алмаза с периодом а  = 5.431А, плотностью 2,33 г/см³. При очень высоких давлениях получена новая (по-видимому, гексагональная) модификация с плотностью 2,55 г/см³. К. плавится при 1417 °С, кипит при 2600 °С. Уд. теплоёмкость (при 20 - 100 °С) 800 дж/(кг_*К), или 0,191 кал/(г_*град); теплопроводность даже для самых чистых образцов не постоянна и находится в пределах (25 °С) 84-126 вт/(м_*К), или 0,20-0,30 кал/(см*сек*град). Температурный коэфф. линейного расширения 2,33*10^-6 К^-1, ниже 120К становится отрицательным. К. прозрачен для длинноволновых ИК-лучей; показатель преломления (для y = 6 мкм) 3,42; диэлект-рич. проницаемость 11,7. К. диамагнитен, атомная магнитная восприимчивость -0,13-10^-6. Твёрдость К. по Моосу 7,0, по Бринеллю 2,4 Гн/м² (240 кгс/мм²), модуль упругости 109Гн/м² (10 890 кгс/мм²), коэфф. сжимаемости 0,325*10^-6см²/кг. К. хрупкий материал; заметная пластич. деформация начинается при темп-ре выше 800 °С.

К.- полупроводник, находящий всё большее применение. Электрич. свойства К. очень сильно зависят от примесей. Собственное удельное объёмное электросопротивление К. при комнатной температуре принимается равным 2,3-10³ ом*м (2,3-10⁵ ом*см).

Полупроводниковый К. с проводимостью р-типа (добавки В, Al, In или Ga) и га-типа (добавки Р, Bi, As или Sb) имеет значительно меньшее сопротивление. Ширина запрещённой зоны по электрич. измерениям составляет 1,21 эв при О К и снижается до 1,119 эв при 300 К.

В соответствии с положением К. в периодич. системе Менделеева 14 электронов атома К. распределены по трём оболочкам: в первой (от ядра) 2 электрона, во второй 8, в третьей (валентной) 4; конфигурация электронной оболочки 1s²2s²2p⁶3s²3p² (см. Атом). Последовательные потенциалы ионизации (эв): 8,149; 16,34; 33,46 и 45,13. Атомный радиус 1,ЗЗА, ковалентный радиус 1Д7А, ионные радиусы Si⁴⁺0,39A, Si^4- 1,98А.

В соединениях К. (аналогично углероду) 4-валентен. Однако, в отличие от углерода, К. наряду с координац. числом 4 проявляет координац. число 6, что объясняется большим объёмом его атома (примером таких соединений являются кремнефториды, содержащие группу [SiF₆]²-).

Хим. связь атома К. с другими атомами осуществляется обычно за счёт гибридных sр³-орбиталей, но возможно также вовлечение двух из его пяти (вакантных) 3d-орбиталей, особенно когда К. является шестикоординационным. Обладая малой величиной электроотрицательности, равной 1,8 (против 2,5 у углерода; 3,0 у азота и т. д.), К. в соединениях с неметаллами электроположителен, и эти соединения носят полярный характер. Большая энергия связи с кислородом Si - О, равная 464 кдж/молъ (111 ккал/молъ), обусловливает стойкость его кислородных соединений (SiO₂ и силикатов). Энергия связи Si - Si мала, 176 кдж/молъ (42 ккал/моль); в отличие от углерода, для К. не характерно образование длинных цепей и двойной связи между атомами Si. На воздухе К. благодаря образованию защитной окисной плёнки устойчив даже при повышенных темп-pax. В кислороде окисляется начиная с 400 °С, образуя кремния двуокись SiO₂. Известна также моноокись SiO, устойчивая при высоких темп-pax в виде газа; в результате резкого охлаждения может быть получен твёрдый продукт, легко разлагающийся на тонкую смесь Si и SiO₂. К. устойчив к кислотам и растворяется только в смеси азотной и фтористоводородной кислот; легко растворяется в горячих растворах щелочей с выделением водорода. К. реагирует с фтором при комнатной темп-ре, с остальными галогенами - при нагревании с образованием соединений общей формулы SiX₄ (см. Кремния галогениды). Водород непосредственно не реагирует с К., и кремневодороды (силаны) получают разложением силицидов (см. ниже). Известны кремневодороды от SiH₄ до Si₈H₁₈ (по составу аналогичны предельным углеводородам). К. образует 2 группы кислородсодержащих силанов - силоксаны и силоксены. С азотом К. реагирует при темп-ре выше 1000 ^оС, Важное практич. значение имеет нитрид Si₃N₄, не окисляющийся на воздухе даже при 1200 °С, стойкий по отношению к кислотам (кроме азотной) и щелочам, а также к расплавл. металлам и шлакам, что делает его ценным материалом для химической пром-сти, для производства огнеупоров и др. Высокой твёрдостью, а также тер-мич. и хим. стойкостью отличаются соединения К. с углеродом (кремния карбид SiC) и с бором (SiB₃, SiB₆, SiB₁₂). При нагревании К. реагирует (в присутствии металлич. катализаторов, напр. меди) с хлорорганич. соединениями (напр., с СНзСl) с образованием органогалосила-нов [напр., Si(СН₃)₃С1], служащих для синтеза многочисл. кремнийорганических соединений.

К. образует соединения почти со всеми металлами - силициды (не обнаружены соединения только с Bi, Tl, Pb, Hg). Получено более 250 силицидов, состав к-рых (MeSi, MeSi₂, Me₅Si₃, Me₃Si, Me₂Si и др.) обычно не отвечает классич. валентностям. Силициды отличаются тугоплавкостью и твёрдостью; наибольшее практич. значение имеют ферросилиций (восстановитель при выплавке специальных сплавов, см. Ферросплавы) и силицид молибдена MoSi₂ (нагреватели электропечей, лопатки газовых турбин и т. д.).

Получение и применение. К. технич. чистоты (95-98%) получают в электрич. дуге восстановлением кремнезёма SiO₂ между графитовыми электродами. В связи с развитием полупроводниковой техники разработаны методы получения чистого и особо чистого К. Это требует предварительного синтеза чистейших исходных соединений К., из к-рых К. извлекают путём восстановления или термич. разложения.

Чистый полупроводниковый К. получают в двух видах: прликристалличе-ский (восстановлением SiCl₄ или SiHCl₃ цинком или водородом, термич. разложением SiI4 и SiH₄) и монокристаллический (бестигельной зонной плавкой и "вытягиванием" монокристалла из расплавл. К.- метод Чохральского).

Специально легированный К. широко применяется как материал для изготовления полупроводниковых приборов (транзисторы, термисторы, силовые выпрямители тока, управляемые диоды - тири-сторы; солнечные фотоэлементы, используемые в космических кораблях, и т. д.). Поскольку К. прозрачен для лучей с длиной волны от 1 до 9 мкм, его применяют в инфракрасной оптике (см. также Кварц),

К. имеет разнообразные и всё расширяющиеся области применения. В металлургии К. используется для удаления растворённого в расплавл. металлах кислорода (раскисления). К. является составной частью большого числа сплавов железа и цветных металлов. Обычно К. придаёт сплавам повышенную устойчивость к коррозии, улучшает их литейные свойства и повышает механич. прочность; однако при большем его содержании К. може вызвать хрупкость. Наибольшее значение имеют железные, медные и алюминиевые сплавы, содержащие К. Всё большее количество К. идёт на синтез кремнийорганич. соединений и силицидов. Кремнезём и многие силикаты (глины, полевые шпаты, слюды, тальки и т. д.) перерабатываются стекольной, цем., керамич., электротехнич. и др. отраслями пром-сти. В. П. Барзаковский.

Кремний в организме находится в виде различных соединений, участвующих гл. обр. в образовании твёрдых скелетных частей и тканей. Особенно много К. могут накапливать нек-рые мор. растения (напр., диатомовые водоросли) и животные (напр., крем-нероговые губки, радиолярии), образующие при отмирании на дне океана мощные отложения двуокиси кремния. В холодных морях и озёрах преобладают биогенные илы, обогащённые К., в тропич. морях - известковые илы с низким содержанием К. Среди наземных растений много К. накапливают злаки, осоки, пальмы, хвощи. У позвоночных животных содержание двуокиси кремния в зольных веществах 0,1-0,5%. В наибольших кол-вах К. обнаружен в плотной соединит. ткани, почках, поджелудочной железе. В суточном рационе человека содержится до 1 г К. При высоком содержании в воздухе пыли двуокиси кремния она попадает в лёгкие человека и вызывает заболевание - силикоз. В. В. Ковальский.

Лит.: Бережной А. С., Кремний и его бинарные системы. К., 1958; Красюк Б. А., Грибов А. И.. Полупроводники - германий и кремний, М., 1961; Реньян В. Р., Технология полупроводникового кремния, пер. с англ., М.. 1969; Салли И. В., Фалькевич Э. С., Производство полупроводникового кремния, М., 1970; Кремний и германий. Сб. ст., под ред. Э. С. Фалькевича, Д. И. Левинзона, в. 1 - 2, М., 1969 - 70; Гладышевский Е. И., Кристаллохимия силицидов и германидов, М., 1971; Wolf Н. F.. Silicon semiconductor data, Oxf.- N. Y., 1965.

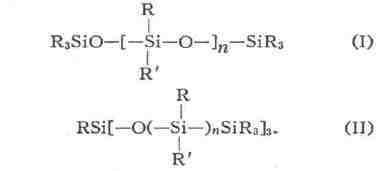

КРЕМНИЙОРГАНИЧЕСКИЕ ЖИДКОСТИ, силиконовые масла, органосилоксановые олигомеры или полимеры невысокой мол. м., способные сохранять текучесть в широком интервале темп-р. Наибольшее распространение получили К. ж. с макромолекулами линейной (I) и разветвлённой (II) структуры и блокированными концами, чаще всего - полидиметилсилоксановые (R=R'=СН₃), полидиэтилсилоксановые (R =  R' = С₂Н₅) и полиметилфенилсил-оксановые (R = CH₃, R' = С₆Н₅) с мол. м. от нескольких сот до 30 000 (см. также Кремнийорганические полимеры).

К. ж. по внешнему виду напоминают масла нефтяные. К. ж. обладают очень ценными свойствами: гидрофобностью, высокой сжимаемостью, физ. н хим. инертностью, относительно малым изменением вязкости при изменении темп-ры, стойкостью при высокой темп-ре даже в окислительной среде и т. д.

Коэфф. адиабатич. сжимаемости при 30 ^оС для полидиметилсилоксанов, имеющих вязкость 0,65 и 50 мм²/сек, или сст, составляет соответственно 1,74*10^-9 м²/н (1,74*10^-10 см²/дин) и 1,09*10^-9м²/н (1,09*10^-10 см²/дин) [для этиленглико-ля-0,33*10^-9м²/н (0,33*10^-10см²/дин)]. При сжатии К. ж. их вязкость заметно возрастает. К. ж. обладают высокими диэлектрич. свойствами.

При нагревании полидиметилсилокса-новых жидкостей на воздухе до 175 °С они заметно не изменяются; при 200 °С начинается окисление. Нек-рые элементы (Си, Pb, Se, Те) катализируют разложение силоксановой цепи. В инертной атмосфере термич. деструкция становится заметной только при темп-ре выше 250 °С. Полиметилфенилсилоксаны начинают разлагаться на воздухе при 250 °С, а в инертной атмосфере лишь при 300 °С.

К. ж. синтезируют теми же методами, что и прочие полиорганосилоксаны.

К. ж. часто используют для гидро-фобизации стекла, керамики, тканей, бумаги и др. материалов. Их применяют также в гидроприводах и гидравлич. муфтах сцепления; при этом благодаря малой вязкости полидиметилсилоксанов можно почти вдвое снизить общую массу гидросистемы и уменьшить диаметр трубопроводов. Высоковязкие К. ж. применяют в разнообразных демпфирующих устройствах. Высокая сжимаемость К. ж. позволяет создавать "жидкие пружины". Многие К. ж. служат смазочными маслами или основой для консистентных смазок, часто в сочетании с нефтяными или синтетическими органическими маслами. Такие смазки по стабильности реологич. свойств в широком интервале температур превосходят нефтяные масла. К. ж. часто используют как жидкие диэлектрики в трансформаторах, конденсаторах, нек-рых деталях радиоэлектронного оборудования. Они могут служить также пеногасителями, антиадге-зионными смазками для прессформ, жидкостями для глубоковакуумных диффузионных насосов. К. ж. находят применение и как составная часть кремов, лосьонов и помад.



Лит. см. при ст. Кремнийорганические полимеры. А. А. Жданов.



КРЕМНИЙОРГАНИЧЕСКИЕ КАУЧУКИ, Кремнийорганические полимеры, обладающие каучукоподобными свойствами. Промышленные К. к. относятся к классу полиорганосилоксанов. Макромолекула К. к. имеет структуру

где R и R'- алкил, алкенил, арил. R"- водород, алкил или -Si(R)_з. Осн. промышленные К. к.-теплостойкие диметил-метилвинилсилоксановые (отечеств. марка С КТВ); их макромолекулы содержат св. 99% диметилсилоксановых (R = R' = = СН₃-) и до 1% метилвинилсилоксано-вых (R = СН₃-, R'=CH₂=CH-) звеньев. Выпускают также морозостойкие фе-нилсилоксановые (С КТФ, С КТФВ) и маслостойкие фторсилоксановые К. к. (С КТФТ). К. к. получают гидролизом диорганодихлорсиланов (напр., диметил-дихлорсилана) и последующей полимеризацией образовавшихся циклосилокса-нов в присутствии катализаторов - щелочей или серной к-ты. К. к.- прозрачные бесцветные желеподобные продукты без вкуса и запаха. Их мол. масса (3-8)*10⁵, плотность 960 - 980 кг/м³ (0,96-0,98 г/см²), темп-pa стеклования ок. -130 °С. Каучуки С КТВ растворимы в углеводородах, сложных и простых эфирах, не растворимы в спиртах, ке-тонах. К. к. вулканизуют гл. обр. органическими перекисями (напр., перекисями кумила, трет-бутила); применяют также радиац. вулканизацию (см. Вулканизация). К- к. относятся к каучукам спец. назначения. Резины на их основе отличаются высокой атмосферо- и теплостойкостью и превосходят резины из всех др. каучуков по морозостойкости (наиболее морозостойки фенилзамещённые К. к.) и электроизоляц. свойствам. Температурные пределы эксплуатации резин из К. к. от -100 до 250 °С, удельное объёмное электрическое сопротивление при 20 и 250 °С - соответственно 10 Том-м и 1 Том-м (1*10¹⁵ и 1*10¹¹ ом*см). Прочность резин из К. к. при растяжении не превышает 10 Мн/м²(100 кгс/см²).

Основная область применения К. к.- производство разнообразных электроизоляц. материалов. Используют также в авиац. пром-сти, напр. для изготовления прокладок, теплостойких воздухопроводов; нек-рые К. к. применяют для изготовления герметизирующих составов. Физиол. инертность К. к. позволяет широко использовать их в мед. практике: из них изготовляют трубки для переливания крови, искусств. клапана сердца, различные протезы. Основные зарубежные производители К. к.: Великобрита-

ния (марки Е-301, Е-360, LS-53 и др.), Франция (RP-35, силастен), ФРГ (сило-прен), США, Япония.

Лит. см. при ст. Каучуки синтетические.

КРЕМНИЙОРГАНИЧЕСКИЕ КЛЕЙ, композиции на основе кремнийорганиче-ских полимеров. В зависимости от назначения различают 3 группы К. к.: 1) для склеивания металлов и термостойких неметаллич. материалов; 2) для склеивания теплостойких резин и крепления их к металлам; 3) для крепления теплозвукоизоляц. материалов к сталям и сплавам титана.

К. к. 1-й группы представляют собой смеси различных кремнийорганич. полимеров с наполнителями (асбест и др. не-органич. материалы) и отвердителями (перекиси, амины и др.). Клеевые соединения работоспособны при темп-pax от -60 до 1000 °С (в течение нескольких ч), устойчивы к старению в различных условиях, а также к действию топлив и масел. При склеивании металлов клеи этой группы образуют прочные, но хрупкие соединения. Прочность соединения стек-лотекстолита, графита и асбоцемента равна или выше прочности склеиваемых материалов. Отверждение этих клеёв происходит при нагревании (до 250 °С), однако модификация их органич. добавками позволяет получить клеи, отвержда-ющиеся при комнатной темп-ре.

К. к. 2-й группы, как правило, готовят  на основе растворов кремнийорганиче-ских каучуков с добавками различных крсмнийорганических полимеров, а также окислов и гидроокисей тяжёлых металлов. Клеевые соединения на основе клеёв этой группы выдерживают вибронагрузки в широком диапазоне темп-р, устойчивы к воздействию трансформаторного масла, керосина, влаги и атмосферных условий. В ряде случаев клеи этой группы применяют для склеивания стекла, тканей, полиэтилентерефталата, фторопласта-4, керамики и др., а также используют в качестве герметизирующих материалов в самолёто- и ракетостроении.

К. к. 3-й группы представляют собой смеси модифицированных кремнийорганич. полимеров с органич. полимерами в органич. растворителях, с отвердителями (напр., аминами) и часто активными наполнителями (напр., ZnO). Специфика этих клеёв - возможность склеивания теплозвукоизоляц. материалов без нагрева и давления с образованием клеевых соединений, работоспособных при темп-ре 300-400 °С. Активный наполнитель придаёт клею способность быстро "схватываться", однако при этом жизнеспособность К. к. ограничивается 45-60 мин.

Особую группу К. к. составляют композиции для изготовления липких лент. Они обычно содержат кремнийорганиче-ские каучуки и Кремнийорганические жидкости, макромолекулы к-рых имеют концевые гидроксильные группы, а также кремнийорганич. мономер, минеральный наполнитель и органич. добавку.Композицию наносят тонким слоем на полимерную плёнку или стеклоленту, а готовое изделие применяют в качестве электроизоляц. ленты.

Лит.: Кардашов Д. А.. Синтетические клеи, 2 изд., М., 1968. с. 213 - 32.

М. М. Левицкий.



КРЕМНИЙОРГАНИЧЕСКИЕ ЛАКИ, лаки на основе кремнийорганических полимеров - полиорганосилоксанов (гл. обр. полиметилфенилсилоксанов). Растворителями в К. л. служат ароматич. углеводороды и их смеси с эфирами, спиртами, кетонами. Для снижения температуры высыхания, а также улучшения адгезии к подложке, механич. свойств, масло- и бензостойкости плёнок в состав нек-рых К. л. вводят органич. плёнкообразующие (напр., алкидные или эпоксидные смолы). При получении эмалей на основе К. л. применяют обычно неорганич. пигменты (двуокись титана, окись железа, алюминиевую пудру); в качестве наполнителей используют мел, тальк, молотую слюду. Содержание сухого вещества в К. л. может изменяться в пределах 30-70%, продолжительность высыхания от 24 ч при комнатной темп-ре до 0,5-2 ч при 150- 200 °С. Плёнки К. л. высокотемпературной сушки обладают, как правило, лучшими эксплуатац. свойствами. Толщина покрытий, наносимых чаще всего краскораспылителем, составляет 45-55 мкм. Плёнки лаков могут длительно работать при 180-200 °С, кратковременно (500- 1000 ч) при 250-300 ^оС, плёнки нек-рых эмалей - при 400-500 °С. Нижний температурный предел эксплуатации покрытий - от -50 до -60 °С. Электрич. прочность плёнок при обычных темп-pax составляет 50-120 кв/мм, удельное объёмное электрич. сопротивление 1-10² Том*м (10¹⁴-10¹⁶ ом*см). Покрытия стойки к действию атмосферных факторов, в т. ч. и тропич. влажности, а также плесневых грибков. К. л. и эмали на их основе применяют гл. обр. как изоляц. материал для электротехнич. оборудования, эксплуатируемого при высоких темп-pax, а также для защиты различных изделий, строительных и др. конструкций от воздействия высоких темп-р, солнечной радиации и др.

Лит. см.при статьях Кремнийорганические полимеры. Лаки.



КРЕМНИЙОРГАНИЧЕСКИЕ ПОЛИМЕРЫ, высокомолекулярные соединения, содержащие атомы кремния, углерода и др. элементов в элементарном звене макромолекулы. В зависимости от хим. строения основной цепи К. п. делят на 3 осн. группы: 1) с неорганич. главными цепями макромолекул, к-рые состоят из чередующихся атомов кремния и др. элементов (О, N, S, Al, Ti, В и др.); при этом углерод входит лишь в состав групп, обрамляющих главную цепь; 2) с органонеорганич. главными цепями макромолекул, к-рые состоят из чередующихся атомов кремния и углерода, а иногда и кислорода; 3) с органич. главными цепями макромолекул (см. табл.). Наиболее подробно изучены и широко применяются полиорганосилоксаны, а также поли-металлоорганосилоксаны и полиоргано-силазаны.

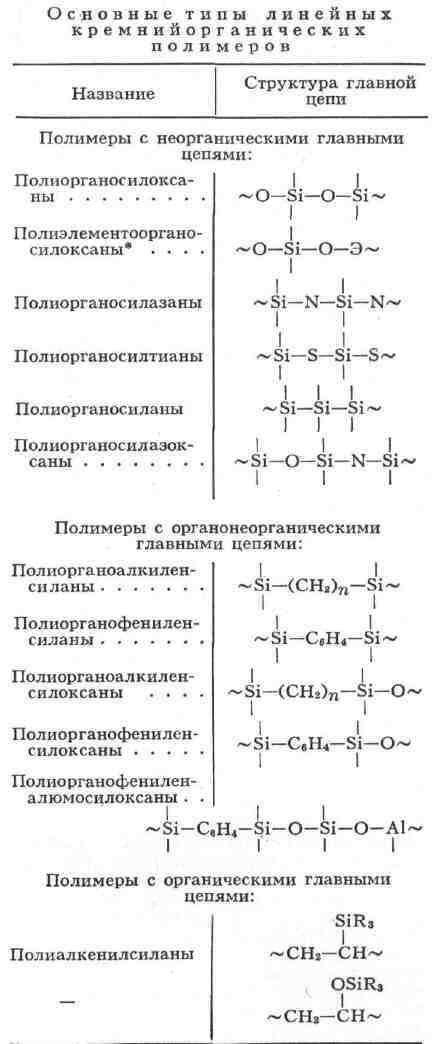

В зависимости от строения гл. полимерной цепи К. п., подобно другим полимерам, можно разделить на линейные, разветвлённые, циклолинейные (лестничные) и сшитые (в т. ч. циклосетчатые).



Полиорганосилоксаны. Многие особенности механич. и физико-химич. свойств этих полимеров связаны с высокой гибкостью их макромолекул и относительно малым межмолекулярным взаимодействием. Высокая гибкость силокса-новой цепи утрачивается при переходе от линейной структуры к лестничной.

Линейные и разветвлённые полиорганосилоксаны с невысокой мол. м.- вязкие бесцветные жидкости. Высокомолекулярные линейные полиорганосилоксаны - эластомеры, а сшитые и разветвлённые - эластичные или хрупкие стеклообразные вещества. Линейные, разветвлённые и лестничные полимеры растворимы в большинстве органич. растворителей (плохо - в низших спиртах). Поли-органосилоксаны устойчивы к действию большинства к-т и щелочей; разрыв си-локсановой связи Si - О вызывают лишь концентрированные щёлочи и концентрированная серная к-та.

Полиорганосилоксаны характеризуются высокой термостойкостью, обусловленной высокой энергией связи Si - О, а также отличными диэлектрич. характеристиками. Так, сшитый полидиметил-фенилсилоксан при 20 ^оС имеет тангенс угла диэлектрич. потерь (1-2)*10^-3, диэлектрич. проницаемость 3-3,5 (при 800 гц), удельное объёмное электрич-сопротивление 10³ Том*м (10¹⁷ ом*см) и электрич. прочность 70-100 кв/мм при толщине образца 50 мкм.

Механич. прочность полиорганосило-ксанов невысока по сравнению с прочностью таких высокополярных полимеров, как, напр., полиамиды.

Полиорганосилоксаны получают след. методами.

1) Гидролитич. поликонденсация кремнийорганич. соединений - важнейший пром. метод синтеза К. п. Он основан на том, что многие функциональные группы, связанные с кремнием (алкокси-, ацил-окси-, аминогруппы, галогены), легко гидролизуются,  напр.:

Образующиеся органосиланолы немедленно вступают в поликонденсацию с образованием циклич. соединений

к-рые затем полимеризуются по катион-ному или анионному механизму. В зависимости от функциональности мономеров образуются полимеры линейной, разветвлённой, лестничной или сшитой структуры.

2) Ионная полимеризация циклич. органосилоксанов; применяется для синтеза каучуков с мол. м.~600 000 и более, а также лестничных и разветвлённых полимеров.

3) Гетерофункциональная поликонденсация кремнийорганич. соединений, содержащих различные функциональные группы,  напр.:

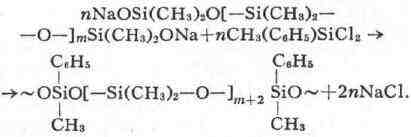

4) Реакция обменного разложения, при к-рой натриевые соли органосилано-лов реагируют с органохлорсиланами или с галогенсодержащими солями металлов, напр.:

Метод нашёл практич. использование для синтеза полиметаллоорганосилокса-нов.

Полиорганосилоксаны применяют в произ-ве различных электроизоляц. материалов (см. Кремнийорганические лаки, Компаунды полимерные), а также теплостойких пластмасс (в частности, стеклопластиков) и кремнийорганиче-ских клеев. Широкое применение в технике находят Кремнийорганические кау-чуки и Кремнийорганические жидкости.



Полиэлементоорганосилоксаны. Введение атомов металлов в полимерную си-локсановую цепь существенно меняет физ. и хим. свойства полимеров. Полиалюмо-фенилсилоксан и полититанфенилсилок-сан, содержащие 1 атом металла на 3- 10 атомов кремния, не размягчаются при нагревании и имеют термомеханич. кривые, типичные для сшитых полимеров, но сохраняют растворимость в органич. растворителях. При введении пластификаторов (совола, минерального масла) эти полимеры приобретают текучесть при 120-150 °С. Такое своеобразное сочетание свойств объясняется лестничной структурой макромолекул, обладающих большой жёсткостью и потому имеющих темп-ру плавления значительно выше темп-ры разложения.

Связь Si - О - Э в полиметаллоорга-носилоксанах более полярна, чем связь

Si - О - Si, вследствие чего эти полимеры легче разлагаются под действием воды в присутствии к-т, чем Полиорганосилоксаны.

При уменьшении содержания гетеро-элемента в цепи полиэлементоорганоси-локсаны приближаются по свойствам к полиорганосилоксанам, но влияние ге-тероатома на свойства полимера ещё сказывается в том случае, когда на 100- 200 атомов кремния приходится 1 гете-роатом. Так, полибордиметилсилоксан с элементарным звеном

при п = 100-200 не вулканизуется перекисями в условиях, обычных для поли-диметилсилоксанов, и сохраняет способность к самосклеиванию. Полибррдиме-тилсилоксаны проявляют способность к упругим деформациям при кратковременном приложении нагрузки с одновременным сохранением пластич. свойств при длительном действии нагрузки. При введении в полидиметилсилоксановые цепи титана в сочетании с нек-рыми др. элементами, в частности с фосфором, термоокислительная стабильность полимера значительно возрастает. Это явление наблюдается уже при содержании 1 атома Ti на 100-300 атомов Si. Осн. методы получения полиэлементоорганосилокса-нов - реакция обменного разложения и Гетерофункциональная поликонденсация (см. выше).

Практич. значение имеют: 1) полибор-органосилокеаны, к-рые применяют для изготовления клеев и самосклеивающихся резин; 2) полиалюмоорганосилокса-ны - теплостойкие материалы в прецизионном литье металлов, катализаторы полимеризации при получении полиорга-носилоксанов, а также плёнкообразующие для приготовления лаков, дающих термостойкие покрытия; 3) полититан-органосилоксаны - термостойкие материалы и герметики.



Полиорганосилазаны. Линейные полимеры - вязкие продукты, хорошо растворимые в органич. растворителях, полимеры полициклич. структуры - твёрдые бесцветные хрупкие вещества, имеющие темп-ру плавления от 150 до 320 °С. Полиорганосилазаны устойчивы к действию воды в нейтральной и слабощелочной средах, но в кислой среде разлагаются; при нагревании со спиртом подвергаются алкоголизу.

Полимеры низкой мол. м. получают аммонолизом алкилхлорсиланов аммиаком или первичными аминами, напр.:

Эта реакция сопровождается образованием циклич. соединений. Полимеры с мол. м. до 5000 получают ионной полимеризацией органоциклосилазанов.

Полиорганосилазаны находят практич. применение как гидрофобизаторы для различных строит. материалов и тканей, а также в качестве отвердителей кремнийорганич. полимеров, эпоксидных смол и компаундов полимерных.



Полиорганоалкиленсиланы. Эти полимеры обладают довольно высокой термостойкостью. Т. к. полимерная цепь по-лиорганоалкиленсиланов содержит только связи Si - С и С - С, они отличаются высокой гидролитич. устойчивостью и стойкостью к действию щелочей и кислот.

Высокомолекулярные полимеры этого класса получают полимеризацией силациклоалканов в присутствии метал-лоорганич. катализаторов или взаимодействием гидросиланов с дивинилсиланами в присутствии H₂PtCl₆, органич. перекисей или третичных аминов. Полиоргано-алкиленсиланы пока не нашли практического применения из-за относительно высокой стоимости соответствующих мономеров.



Прочие полимеры. Полиоргано-с и л а н ы отличаются невысокой хим. и термоокислит. стойкостью, т. к. связь Si - Si при действии щелочей или окислителей легко разрывается с образованием силанольной группировки Si - ОН. Поэтому практич. значение полиорганосила-нов является проблематичным.

К. п. с органич. главными цепями макромолекул имеют меньшее практич. значение, чем, напр., полиорганосилоксаны, т. к. они не обладают высокой теплостойкостью, присущей последним.

Лит.: Андрианов К. А., Полимеры с неорганическими главными цепями молекул, М., 1962; Бажант В., Xваловски В., Ратоуски И., Силиконы, [пер, с чеш.], М., I960; Миле Р. Н., Лью-и с ф. М., Силиконы, пер. с англ., М.,1964з Андрианов К. А., Теплостойкие крем-нийорганические диэлектрики, М.- Л., 19643 Борисов С. Н., Воронков М. Г., Лукевиц Э. Я.,, Кремнеэлементоорга-нические соединения, [Л.,] 1966; Андрианов К. А., Кремний, М., 1968 (Методы эле-ментоорганической химии). К. А. Андрианов.

КРЕМНИЙОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ, класс хим. соединений, содержащих в молекулах связь кремний - углерод. К. с. подразделяют на следующие группы.

1)Органогалогенсиланы[алкил(арил)-га-логенсиланы] R_nSiX₄__n; органогидридгало-генсиланы RnSiH_mX_4(n+m) (где X - чаще С1); органоалкоксисиланы R_nSi(OR')_4-n; органоацилоксисиланы R_nSi(OCOR')₄__n; органоаминосиланы R_nSi(NH₂)_4-n.

2) Органосиланы (замещённые сила-ны) R_nSiH_4-n.

3) Органосилоксаны, включающие ди-силоксаны R₃SiOSiR₃, трисилоксаны R₃SiOSi(R₂)OSiR₃ и т. д.; циклосилокса-ны (R₂SiO)_n, где п = 3-10 (чаще 3-4).

4) Гетероциклические соединения, напр диметилсилациклобутан

К соединениям первых двух групп примыкают близкие им по хим. свойствам соответствующие неорганич. аналоги, такие, как галогенсиланы SiH_mX_4-m (см. Кремния галогениды), силаны Si_xH_H (см. Кремневодороды), а также алкокси-силаны Si(OR)₄.

Получение. В пром-сти наиболее важные К. с. получают гл. обр. непо-средств. взаимодействием хлористых алкилов (арилов) с кремнием в присутствии меди; наряду с главным продуктом реакции 2RC1 + Si -> R₂SiCl₂ образуется смесь различных соединений (RSiCl₃, RsSiCl, RHSiCl₂ и др.), к-рые также находят применение в пром-сти, напр, для синтеза К. с. более сложной структуры или полимеров. К. с. получают также реакциями сметаллоорганич. соединениями: CH₃SiCl₃ + C₆H5MgCl=CH₃(C₆H₅)SiCl₂ + + MgCl₂; термической конденсацией:

CK₃SiHCl₂ + СН₂=СНС1 = СН₃(СН₂ = = CH)SiCl₂+HCl; жидкофазной деги-дроконденсацией: CH₃SiHCl₂ + С₆Н₆ -> -"СН₃(С₆Н₅)SiС1₂ + Н₂; присоединением органогидридхлорсиланов к ненасыщенным соединениям: CH₃SiHCl₂ + RCH = = СН₂ -> CH₃(RCH₂CH₂)SiCl₂. Алко-кси- и ацилоксисиланы получают чаще всего взаимодействием органохлорсиланов со спиртами, кислотами и др.

Свойства некоторых кремний-органических соединений





Соединение	tкип,оС	Плотность при 20 °С, г/см3
Диметилдихлорсилан (CH3)2SiCl2	70,1	1,0637
Триметилхлорсилан (CH3)3SiCl	57,7	0,8580
Диэтилдихлорсилан (C2H6)2SiCl2	128,9	1,0504
Триэтилхлорсилан (C2HB)3SiCl	146,0	0,8968
Винилтрихлорсилан CH2=CHSiCl3	92,5	1,2426
Фенилтрихлорсилан C3H5SiCl3	201 ,0	1,3240
Дифенилдихлорсилан (C6H5)2SiCl2	304,0	1,2216
Метилфенилдихлорси-лан СНзС6H5) SiCl2	205,5	1,1866
Метилтриметоксиси-лан CH3Si(OCH3)3	103 - 105	_
Мети лт риэтоксиси-лан CH3Si(OC2H5)3	151	0,9383
Этилтриэтоксисилан С2Н5Si(OС2Н5)3	159	0,9207
Тетраэтоксисилан (C2H60)4Si	166,5	0,9676

Свойства и применение. Почти все К. с.- бесцветные жидкости (см. табл.); лишь нек-рые из них, напр. циклосилоксаны (R₂SiO)₃, - твёрдые кристаллич. вещества. Обычно К. с. термически устойчивы (~600 °С), перегоняются при атмосферном давлении и в вакууме; хорошо растворяются в углеводородах, хлорированных углеводородах, эфирах и др. органич. растворителях; с водой не смешиваются. К. с. легко гидролизуются, особенно органо-хлорсиланы  (дымят на воздухе):

Образующиеся при гидролизе органогид-роксисиланы вступают в межмолекулярную конденсацию с образованием орга-носилоксанов:

Под влиянием выделяющейся (или вводимой) кислоты происходит поликонденсация с образованием кремнийорганиче-ских полимеров. В соответствии с числом способных к гидролитич. отщеплению групп (обычно хлор, иногда алкокси-, ацилокси- или аминогруппы) различают моно-, ди-, три- и тетрафункциональные К. с., образующие при гидролизе соответственно дисилоксаны, смесь линейных полимеров HO(R₂SiO)_nH и низкомолекулярных циклич. диорганосилоксанов (R₂SiO)_n (в основном п - 4), полимеры циклолинейной и сшитой структур (RSiO₁,₅)_n и (Si₂)_n.

Циклич. диорганосилоксаны (гл. обр. тримеры и тетрамеры), образующиеся также при термокаталитич. деструкции (щелочь, 150-400 °С) полимеров, содержащих концевые гидроксильные группы, используют для произ-ва кремнииорга-нических каучуков и кремнийорганиче-ских жидкостей. Смесь тетраэтоксиси-лана с продуктами его частичного гидролиза под техническим названием "этилсиликат" используют при приготовлении форм для точного литья по выплавляемым моделям. с. Л. Голубцов-

КРЕМНИСТЫЕ ПОРОДЫ, силициты, группа осадочных пород, состоящих полностью или более чем на 50% из свободного или водного кремнезёма. Породообразующими минералами являются опал, халцедон и кварц. Соответственно различают опаловые, халцедоновые, кварцевые и смешанные К. п. Строение микрозернистое и скрытокри-сталлическое. По условиям залегания К. п. могут быть пластовыми и желвако-выми (см. Кремень). По происхождению различают хемогенные (джеспилиты, кремнистые туфы) и органогенные (диатомит, радиолярит, спонголит) К. п. Кроме того, выделяются криптогенные К. п. (опоки, трепел и др.). В образовании многих К. п. весьма существенное значение имеет вулканогенно-осадочный процесс (яшмы, гейзериты, нек-рые джеспилиты и др.). Халцедоновые и кварцевые К. п. возникают в результате рае-кристаллизации опаловых. Генезис многих К. п. является предметом дискуссии. К. п. молодых отложений (начиная с меловой системы) сложены преим. опалом, в юрских и триасовых - халцедоном в кварцем; в палеозойских и более древних - кварцем. В древних породах опал встречается лишь в виде вторичных выделений.

Распространение К. п. по стратиграфич. колонке и в пространстве отражает эволюцию кремнистого осадконакопления. В докембрии (в геосинклинальных и платформенных условиях) отлагались железисто-кремнистые толщи джеспилитов за счёт веществ, поступавших с материков и из вулканич. источников. В отложениях моложе кембрия джеспилиты не встречаются. В палеозое существенную роль в образовании К. п. приобретают организмы (радиолярии и губки). Осн. зонами накопления К. п. стали геосинклинали с характерным для них вулканогенно-оса-дочным процессом. Вулканогенный SiO₂ выпадал в осадок хим. и биохим. путями. Начиная с мелового времени органогенное образование К. п. стало господствующим в связи с появлением в конце юры диатомей. К. п. получили широкое распространение в осадках мирового океана и на материковых платформах, преим. в высоких широтах Сев. и Юж. полушарий; они сохранили также значительное развитие в геосинклиналях. В современную-эпоху мор. воды недонасыщены кремнезёмом и хемогенное осаждение К. п. не происходит; накапливаются только органогенные К. п.

Лит.: Швецов М. С., Петрография осадочных пород, 3 изд., М., 1958; Теодорович Г. И., Учение об осадочных породах, Л., 1958; Геохимия кремнезема, Сб. ст., М., 1966. Г.А.Каледа.

КРЕМНИСТЫЙ ТУФ, натёчные кремнёвые, в основном опаловые, породы, являющиеся отложениями минеральных источников, преим. горячих. Характерен для отложений гейзеров и др. источников вулканич. областей (гейзерит). Окраска (бурая, зеленоватая, красная, жёлтая и др.) зависит от различных минеральных примесей (гл. обр. водных окислов железа, а также от присутствия органич. веществ). Отложения К. т. обычно пористые, иногда в виде натёков, занимают небольшие участки вблизи источника, из воды к-рого выпадает кремнёвое вещество.



КРЕМНИЦКИЕ ГОРЫ (Kreranicke роhofi), горы в юж. части Зап. Карпат, в Чехословакии. Вые. до 1318 м (г. Флохо-ва). Сложены гл. обр. андезитами и вул-канич. туфами. Дубовые, буковые и смешанные (ель, пихта и бук) леса. В вост. предгорьях К. г.- г. Банска-Бистрица.

КРЕМНИЯ ГАЛОГЕНЙДЫ, соединения кремния с галогенами. Известны К. г. следующих типов (Х-галоген): SiX₄, SiH_nX₄_ _n (галогенсиланы), Si_nX_2n+2 и смешанные галогениды, например SiClBr₃. При обычных условиях SiF₄ - газ, SiCl₄ и SiBr₄ - жидкости (t_пл -68,8 и 5 °С), SiI₄- твёрдое тело (t_пл 124 °С). Соединения SiX₄ легко подвергаются гидролизу: SiX₄ + 2Н₂О = = SiO₂ + 4НХ; на воздухе дымят вследствие образования очень мелких частиц SiO₂; тетрафторид кремния реагирует иначе: 3SiF₄ + 2Н₂О = SiO₂ + + 2H₂SiF₆. Хлорсиланы (SiH_nХ_4-n), напр. SiHCl₃ (получается действием газообразного НС1 на Si), при действии воды образуют полимерные соединения с прочной силоксановой цепью (см. Си-локсаны) Si - О - Si. Отличаясь большой реакц. способностью, хлорсиланы служат исходными веществами для получения кремнийорганических соединений. Соединения типа Si_nX_2n+₂, содержащие цепи атомов Si, при X - хлор, дают ряд, включая Si₆Cli₄ (t_пл 320 °С); остальные галогены образуют только Si₂X₆. Получены соединения типов (SiX₂)_n и (SiX),,. Молекулы SiX₂ и SiX существуют при высокой темп-ре в виде газа и при резком охлаждении (жидким азотом) образуют твёрдые полимерные вещества, нерастворимые в обычных орга-нич. растворителях.

Тетрахлорид кремния SiCl₄ используется при производстве смазочных масел, электроизоляций, теплоносителей, гид-рофобизирующих жидкостей и т. д.

Лит.: Лапидус И. И. и Нисель-сон Л. А., Тетрахлорсилан и трихлорсилан, М., 1970. В. П. Барзаковский.



КРЕМНИЯ ДВУОКИСЬ, кремнезём, SiO₂, соединение кремния с кислородом. Кремнезём в форме минерала кварца и др. разновидностей составляет ок. 12% массы земной коры (см. Кремнезёма минералы). К. д. широко применяется в силикатной пром-сти - в произ-ве стекла (кварцевое стекло и др.), керамики, абразивов, бетонных изделий, силикатного кирпича и др. Важная область применения кристаллов кварца - радиотехника и ультразвуковые установки (подробнее см. Кварц).



КРЕМНИЯ КАРБИД, карборунд, SiC, соединение кремния с углеродом; один из важнейших карбидов, применяемых в технике. В чистом виде К. к.- бесцветный кристалл с алмазным блеском; технич. продукт зелёного или сине-чёрного цвета. К. к. существует в двух основных кристаллич. модификациях - гексагональной (a-SiC) и кубической (B-SiC), причём гексагональная является "гигантской молекулой", построенной по принципу своеобразной структурно-направленной полимеризации простых молекул. Слои из атомов углерода и кремния в a-SiC размещены относительно друг друга по-разному, образуя много структурных типов. Переход (B-SiC в a-SiC происходит при темп-ре 2100-2300 °С (обратный переход обычно не наблюдается). К. к. тугоплавок (плавится с разложением при 2830 °С), имеет исключительно высокую твёрдость (микротвёрдость 33 400 Мн/м²или 3,34 тс/мм²), уступая только алмазу и бора карбиду В₄С; хрупок; плотность 3,2 г/см³. К. к. устойчив в различных хим. средах, в т. ч. при высоких темп-рах.

К. к. получают в электропечах при 2000-2200 °С из смеси кварцевого песка (51-55%), кокса (35-40%) с добавкой NaCl (1-5%) и древесных опилок (5- 10% ). Благодаря высокой твёрдости, хим. устойчивости и износостойкости К. к. широко применяется как абразивный материал (при шлифовании), для резания твёрдых материалов, точки инструментов, а также для изготовления различных деталей хим. и металлургич. аппаратуры, работающей в сложных условиях высоких темп-р. К. к., легированный различными примесями, используется в технике полупроводников, особенно при повышенных темп-pax. Интересно использование К. к. в электротехнике - для изготовления нагревателей высокотемпературных электропечей сопротивления (си-литовые стержни), грозоразрядников для линий передачи электрич. тока, нелинейных сопротивлений, в составе электроизолирующих устройств и т. д.

Г. В. Самсонов.



КРЕМОНА (Cremona) Луиджи (7.12. 1830, Павия, - 10.6. 1903, Рим), итальянский математик. С 1873 проф. и директор инж. школы в Риме. Осн. работы относятся к начертательной геометрии, графостатике и алгебраич. геометрии. Им открыт класс бирациональных преобразований - т. н. кремоновы преобразования (1863).

Соч.: Opere matematiche, t. 1 - 3, Mil., 1914-17; в рус. пер.- Взаимные фигуры в графической статике, Л.- М., 1936.

КРЕМОНА (Cremona), город в Сев. Италии, в Ломбардии, на лев. берегу р. По. Адм. ц. провинции Кремона. 82 тыс. жит. (1970). Речной порт, ж.-д. узел. Пищ., швейная, маш.-строит., де-ревообр., нефтеперераб., хим., кера-мич. пром-сть. Традиционное произ-во муз. инструментов (фортепиано и смычковые). В 16-18 вв. в К. работали скрипичные мастера Амати, Гварнери, Страдивари. Архитектурные памятники 12- 14 вв.

В древности - поселение галлов. С 218 до н. э.- римская колония, с 90 до н. э.- муниципий. В 69 н. э. была разрушена Веспасианом, т. к. являлась опорным пунктом его противника Вителлия. После завоевания её в 603 лангобардами стала центром епископии. В 1098 добилась прав коммуны. В 1167 входила в Ломбардскую лигу. В 1499-1509 К. находилась под властью Венеции, в 1525- 1702- под властью Испании, а затем до 1859 (с перерывами) была в числе австр. владений. С 1860 история К. связана с историей объединённой Италии.

КРЕМПОВЕЦКИЙ (Krepowiecki) Тадеуш Шимон (1798, Варшава,-5.1.1847, Лондон), польский революционер. Род. в малосостоятельной шляхетской семье. В 1819-20, будучи студентом Варшавского ун-та, участвовал в патриотич. кружках. В Польском восстании 1830- 1831 был лидером левого крыла. Патриотического общества, выдвигал лозунг превращения восстания в социальную революцию, был организатором нар. демонстрации 25 янв. 1831 в честь декабристов. В эмиграции - один из основателей (март 1832) Польского демократического общества. С 1835 идеолог революц.-демократич. орг-ции "Людпольский"; в 1837 исключён из орг-ции за выступления против её сектантских тенденций.

Соч. в кн.: Избр. произведения прогрессивных польских мыслителей, т. 2, М., 1956, с. 524-48.



КРЕМС (Krems), город в Австрии, в пров. Ниж. Австрия, на левом берегу Дуная, у выхода его из теснины Вахау. 24 тыс. жит. (1969). Ж.-д. узел. Сталепрокатный з-д, маш.-строит., кож.-обув. и хим. пром-сть; виноделие. Музей виноградарства.

У К. 30 окт. (11 нояб.) 1805 произошло сражение между рус. и франц. войсками во время русско-австро-французской войны 1805. После победы над австр. армией под Ульмом Наполеон направил 200-тыс. армию против 50-тыс. армии ген. М. И. Кутузова, к-рая была вынуждена отходить вдоль правого берега Дуная, ведя арьергардные бои. Наполеон перебросил на лев. берег корпус маршала Э. Мортье с задачей выйти к Кремсу и отрезать путь отступления рус. войскам, к-рые он намеревался окружить и уничтожить в р-не Санкт-Пёльтена. Разгадав замысел противника, Кутузов быстро повернул армию на С. и переправил её через Дунай у Кремса. Корпус Мортье растянулся вдоль Дуная на значит. расстояние, его головная дивизия достигла Дюрнштейна (юго-западнее Кремса). Выдвинув часть войск навстречу противнику, Кутузов главными силами обошёл его с С. и атаковал во фланг и тыл. Колонна французов была полностью разгромлена, потеряв до 6 тыс. чел. Корпус Мортье переправился обратно на прав. берег Дуная. Т. о. был сорван план Наполеона и рус. армии обеспечены условия для продолжения марш-манёвра на Ольмюц (ныне Оломоуц).

КРЕМЬЁ (Cremieux) Гастон (22.6.1836, Ним,- 30.11.1871, Марсель), французский революционер. Адвокат в Ниме, затем в Марселе. После начала франко-прусской войны 1870-71 пытался поднять восстание республиканцев в Марселе, но был арестован (авг. 1870). Освобождён после революции 4 сент. 1870. 23 марта 1871 возглавил восстание в Марселе, приведшее к провозглашению Коммуны в этом городе. Был избран председателем её руководящего органа - Департаментской комиссии, в к-рой придерживался умеренной позиции, выступая против революц. террора по отношению к врагам Коммуны. После подавления Марсель-ской Коммуны (4 апр. 1871) К. был арестован в ночь с 7 на 8 апр. и затем по приговору воен. суда расстрелян.

КРЕМЬЁ (Cremieux) Исаак Адольф (30.4.1796, Ним, - 10.2.1880, Париж), французский политич. деятель. Адвокат, получивший известность благодаря своим выступлениям на политич. процессах 30-40-х гг. 19 в. Примыкал к умеренно либеральной "династич. оппозиции" (требовавшей более широкого привлечения пром. буржуазии к управлению гос-вом), способствовал падению пр-ва Ф. П. Г. Гизо и выдвижению на пост премьер-мин. О. Барро. После Февральской революции 1848- чл. врем. пр-ва, мин. юстиции; способствовал отмене рабства негров во франц. колониях. В 1848-51 чл. Учредит., а затем Законодат. собраний. После бонапартистского гос. переворота 2 дек, 1851 отошёл от активной политич. деятельности, вернувшись к занятиям адвокатурой. В 1869 был избран в Законодат. корпус. После революции 4 сент. 1870 стал мин. юстиции в "пр-ве нац. обороны". Поддерживал Л. М. Гамбетту, выступая за продолжение франко-прусской войны 1870-71. В 1871-75 депутат Нац. собрания, в к-ром примыкал к лев. республиканцам. В 1875 избран пожизненным сенатором.

Лит.' Posener S., Adolphe Cremieux (1796 - 1880), t. 1 - 2, P., 1933 - 34.

КРЕН (от франц. сагёпе - киль, подводная часть корабля или от голл. kren-gen - класть судно на бок), положение летательного аппарата или судна, при к-ром плоскость его симметрии отклонена от вертикали к земной поверхности. К. возникает при разворотах и др. манёврах летат. аппарата. У судна постоянный (статический) К. возникает при несимметричной (относительно продольной вертик. плоскости) загрузке, приёме балласта на один борт или отри-цат. начальной метацентрической высоте; переменный (динамический) К.- при воздействии переменных поперечных сил, напр. от волн во время бортовой качки судна, шквала, косого рывка буксирного троса. Угол К. летательного аппарата определяется авиагоризонтом, судна - кренометром.

КРЕНГОЛЬМСКАЯ МАНУФАКТУРА, одно из крупнейших предприятий хл.-бум. пром-сти СССР. Находится в г. Нарве Эст. ССР. Выпускает готовые хл.-бум. ткани (плательные, бельевые, технические и др.), махровые полотенца и простыни,пряжу для трикот.,гардин-но-кружевной и кабельной пром-сти. Осн. в 1857 на о. Кренгольм (на р. Нарве), когда были заложены первые прядильная и ткацкая фабрики (ныне Старопрядильная и Староткацкая ф-ки). В 1890 К. м. давала почти 8% всей продукции хл.-бум. пром-сти России. В 1872 на К. м. происходила массовая стачка рабочих, к-рая была одним из первых крупных выступлений рабочего класса России (см. Кренгольмская стачка 1872). В 1882 на К. м. вновь вспыхнула стачка, к-рая превратилась в общегородскую. Кренгольмские рабочие принимали активное участие в Революциях 1905-07 и 1917. В годы Гражданской войны и военной интервенции 1918-20 из рабочих К. м. был сформирован Нарвский коммунистический полк. В годы буржуазной диктатуры в Эстонии (1920-40) К. м. пришла в упадок.

В 1940 после установления Сов. власти в Эстонии К. м. была национализирована. Начался быстрый рост произ-ва. В годы Великой Отечеств. войны 1941-45, в период оккупации Нарвы нем.-фаш. войсками (1941-44), К. м. была полностью разрушена, часть оборудования вывезена в Германию. После освобождения Нарвы К. м. была восстановлена. В её составе в 1970 были 3 прядильные ф-ки общей мощностью св. 27 тыс. т пряжи в год, 3 ткацкие ф-ки (более 138 млн. м тканей в год) и 1 отделочная ф-ка (св. 164 млн. м тканей в год). Все фабрики оснащены совр. высокопроизводит. оборудованием. Продукция К. м. пользуется большим спросом как в СССР, так и за рубежом, экспортируется в Финляндию, Францию, Швецию и др. страны. Награждена орде-

ном Ленина (1957) и орденом Октябрьской Революции (1971).

Лит.: [Томберг Т., Зубов В.], Кренгольмская мануфактура. 1857 - 1957, Тал., 1957. О. Г. Клушин.



КРЕНГОЛЬМСКАЯ СТАЧКА 1872, стачка рабочих бумагопрядильной Крен-голъмской мануфактуры в Нарве. На предприятии было занято до 5 тыс. рабочих - эстонцев и русских. Условия работы были крайне тяжёлыми. 14 авг. ок. 500 ткачей прекратили работу и через выборных, к-рыми руководили рабочие В. Прейсман и Я. Тамм, предъявили требования: сокращение на 1 час рабочего дня, уменьшение штрафов, предоставление детям-рабочим времени для посещения школы и др. Свои требования предъявили 21 авг. и прядильщики. Администрация пошла на частичные уступки (рабочий день сокращён на 30 минут, отменены вычеты на больницу и церковь), но когда работа возобновилась, уступки были сведены на нет. Активные участники стачки арестованы, нек-рые уволены. 11 сент. началась стачка всех рабочих. Стачечники заняли пути к фабрике, освободили арестованных, бросали камнями в прибывшие войска. 12 сент. войскам удалось подавить сопротивление безоружных рабочих. 18-19 сент. работа на фабрике возобновилась. 27 чел. были осуждены, 405 уволены. Стачка выявила и закрепила солидарность эст. и рус. рабочих. К. с. - первое массовое выступление рабочих Эстонии и одна из самых крупных стачек 70-х гг. в России.

Лит.: Канн П. Я., Подвиг рабочих Кренгольмской мануфактуры, Тал., 1972.



КРЕНДОВСКИЙ Евграф Фёдорович (1810 - после 1853), русский живописец и акварелист. Представитель венецианов-ской школы. Учился в Арзамасской школе живописи А. В. Ступина, затем в Петербурге у А. Г. Венецианова и одновременно в рисовальных классах АХ (1830-35). С кон. 1830-х гг. жил в с. Мануйловка Полтавской губ. Жанрист (в т. ч. сцены в интерьере) и портретист. Произв.: "Сборы на охоту" (1836), "Площадь провинциального города"(1840-е гг.), миниатюра с портретом детей Капнист (акварель, гуашь, 1848) - все в Третьяковской гал.

Лит.: Савинов А. Н., Е. Ф. Крендовский, в кн.: Русское искусство. Очерки о жизни и творчестве художников. Первая половина девятнадцатого века, М., 1954.

КРЕНИЦЫН Пётр Кузьмич [г. рожд. неизв.- ум. 4(15).7.1770, Камчатка], русский мореплаватель, исследователь Алеутских о-вов. Капитан 1-го ранга. В 1764-69 возглавлял экспедицию (помощник - М. Д. Левашов), к-рая в 1768 вышла из устья р. Камчатки, обследовала о-ва Умнак, Уналашка, Унимак, зап. часть побережья п-ова Аляска. В 1769 экспедиция вернулась на Камчатку, в 1770 К. утонул в р. Камчатке. Материалы экспедиции были доставлены в Петербург, в 1777 на их основе была составлена карта Алеутских о-вов. Именем К. названы: пролив между о-вами Онекотан и Ха-римкотан (Курильские о-ва), вулкан и мыс на о. Онекотан и о-ва в группе Лисьих (Алеутские о-ва).



КРЕНИЦЫНА ВУЛКАН, действующий вулкан в юж. части о. Онекотан (Курильские о-ва, СССР). Типичный двухъярусный "вулкан в вулкане", один из самых эффектных в мире. Извергался в 1952. Центральный конус - пик Креницына выс. 1326 м (с диаметром подошвы 3,5- 4 км), поднимается в виде острова внутри лежащего на вые. 400 м Кольцевого озера (диаметр 7 км). Озеро окружено соммой - стенами более древней кальдеры Таорусыр (выс. 540-920 м с диаметром подошвы 16-17 км). На гребне и склонах кальдеры следы древнего оледенения. Таорусыр сложен базальтовыми лавами и андезитовым рыхлым материалом, центр. конус - андезитами. Склоны покрыты стланиками. Назван в честь П. К. Креницына.

КРЕНКЕ Николай Петрович [21.7(2.8). 1892, Тбилиси, - 25.11.1939,Москва], советский ботаник. В 1921 окончил с.-х. ф-т Тбилисского политехнич. ин-та. С 1924 в Моск. биол. институте им. К. А. Тимирязева (с 1931 зав. отделением фитоморфогенеза). С 1936 зав. Лабораторией морфологии развития растений АН СССР. Осн. труды по эксперимент. морфологии (явления трансплантации и регенерации у растений, природа растит. химер). Предложил методику изучения возрастной изменчивости растений, а также теорию их циклич. старения и омоложения.

Соч.: Теория циклического старения и омоложения растений и практическое ее применение, М., 1940; Химеры растений, М.- Л., 1947; Регенерация растений, М. -Л., 1950; Трансплантация растений, М., 1966.

Лит.: Русские ботаники. Биографо-биб-лиографический словарь, сост. С. Ю. Липшиц, т. 4. М.. 1952 (библ.); Ч е р н о в Г. Н., Н. П. Кренке и его теория старения и омоложения, М., 1963.



КРЕНКЕЛЬ Эрнст Теодорович [11(24). 12.1903, Тарту,-8.12.1971, Москва], советский полярник, доктор геогр. наук (1938), Герой Сов. Союза (1938). Директор НИИ гидрометеорологич. приборостроения (с 1969). Работал радистом на полярных станциях Маточкин Шар (1924-25, 1927-28), бухта Тихая (1929- 1930), мыс Оловянный (1935-36), о. Домашний (1936). Участник арктич. экспедиций на дирижабле "Граф Цеппелин" (1931), судах "Сибиряков" (1932), "Челюскин" (1933-34); был радистом первой дрейфующей станции "Северный полюс" (1937-38). Впервые (1927) осуществил радиосвязь на коротких волнах, установил мировой рекорд дальней радиосвязи между Землёй Франца-Иосифа и Антарктидой. Награждён 2 орденами Ленина, 3 др. орденами, а также медалями.

Соч.: Четыре товарища, М., 1940; Мои позывные - RAEM, "Новый мир", 1970, № 9 - 11; 1971, № 10-11.



KPEHOЗOMОЗ, гельминтозное заболевание лисиц, песцов, собак, енотовидных собак и барсуков, вызываемое паразити-рованием в бронхах и трахее нематод из рода Crenosoma. Кренозомы - мелкие (3,5-15 мм дл.) паразиты; развиваются с участием промежуточных (наземные моллюски) и резервуарных (мыши, крысы, птицы, рептилии, амфибии) хозяев. Плотоядные заражаются, поедая промежуточных или резервуарных хозяев, содержащих личинки кренозом. Болезнь проявляется признаками бронхита и трахеита. Больные животные малокровны, истощены, нередко гибнут. У пушных зверей ухудшается качество меха, уменьшается численность приплода.

Лечение: интратрахеальные инъекции водного раствора иода. Профилактика: уничтожение на территории звероферм наземных моллюсков и резервуарных хозяев, содержание зверей в клетках с приподнятым сетчатым полом.

Лит.: Любашенко С. Я., Петров А. М., Болезни пушных зверей, М., 1962.



КРЕНОМЕТР, креномер, прибор для измерения угла крена судна. Существуют К., основанные на принципах отвеса, уровня, гировертикали. Простейший, наиболее употребительный К. состоит из свободно вращающейся в поперечной плоскости судна стрелки-указателя и градуированной секторной шкалы. При крене стрелка под действием силы тяжести сохраняет вертик. положение, показывая угловое отклонение шкалы на тот или иной борт, т. е. угол крена судна. Реже применяются жидкостные К. (наз. клинометрами), построенные по принципу уровня. Для измерения крена во время качки применяются К. с фотографич. записью углов отклонения оси прибора от горизонта. Устанавливается К. в ходовой рубке.



КРЕОДОНТЫ (Creodonta), подотряд вымерших хищных млекопитающих. Существовали от палеоцена до раннего плиоцена. К. имели много примитивных черт: длинный и низкий череп с небольшой мозговой коробкой, малые размеры головного мозга, обычно полную зубную систему, тупые копытообразные когти и др. В отличие от позднейших наземных хищных (Fissipedia), имеющих "плотоядные" зубы, у К. они отсутствовали или занимали др. место в зубном ряду. Среди К. были хищники, падалеяды, всеядные. Нек-рые были очень больших размеров. Всего 5 семейств, объединяющих много родов. К. были распространены в Азии, Европе, Африке и Сев. Америке. Произошли от насекомоядных; включают предков совр. наземных хищных и ластоногих.

Лит.: Основы палеонтологии. Млекопитающие, М., 1962.



КРЕОЛЫ (франц. Creole, от исп. criol-1о), потомки европ. колонизаторов, родившиеся в исп., португ. и франц. колониях Америки; гл. обр.- потомки исп. и португ. завоевателей в Лат. Америке. На о-вах Вест-Индии и в Бразилии - потомки негров-рабов. Русские поселенцы на Аляске (18-2-я пол. 19 вв.) называли К. потомков от браков русских с индейцами, эскимосами и алеутами.



КРЕОЛЬСКИЕ ЯЗЫКИ, языки, возникшие из элементов неполностью усвоенных европ. языков в результате межнац. языкового общения европ. колонизаторов с африканцами, индейцами, жителями стран Востока. Важнейшие К. я.: 1) на португ. языковой основе - К. я. о-вов Зелёного Мыса, Сан-Томе, Принсипи (у Атлантич. побережья Африки), папьяменто (на принадлежащих Нидерландам о-вах Кюрасао и Аруба у берегов Венесуэлы); 2) на франц. языковой основе - языки населения Гаити, о-вов Мартиника, Гваделупа, части населения Доминиканской Республики, один из двух К. я. Тринидада, К. я. Франц. Гвианы, о-вов Маврикий и Реюньон (Инд. океан); 3) на англ. языковой основе - языки сранантонга, сарамаккский и джуко в Суринаме, К. я. Гайаны, исчезающий К. я. Гавайских о-вов, К. я. Ямайки, Барбадоса, Багамских о-вов, второй К. я. Тринидада, язык крио во Фритауне (Сьерра-Леоне); на базе яз. бич-ла-мар (меланезийский пиджин-инглиш) развиваются неомеланезийский К. а. (С.-В. Новой Гвинеи) и яз. Соломоновых о-вов; на о-вах у побережья Юж. Каролины и Джорджии (США) негры ещё сохраняют К. я.- гулла; 4) яз. нидерл. происхождения на Виргинских о-вах (США). Хотя К. я. испытали известное субстратное воздействие афр. и др. языков, почти все морфемы этих языков (в т. ч. все грамматич. показатели) восходят к европ. языкам, поэтому представление о К. я. как о "гибридных", "смешанных", распространённое в прошлом, отвергнуто большинством исследователей. Лит.: Долгопольский А. Б., Против ошибочной концепции "гибридных" языков. (О креольских наречиях), "Уч. зап. 1 Моск. гос. пед. института иностр. языков", 1955, т. 7; Proceedings of the Conference on Creole language studies, L.- N. Y., 1961; S t e w a r t W., Creole languages in the Caribbean, в сб.: Study of the role of second languages in Asia, Africa and Latin America, Wash., 1962; W h i n n о m K., The origin of the European-based Creoles and pidgins, "Orbis", 1965, v. 14, № 2; D e Camp D., The Field of Creole language studies, "Studia Anglica Posnaniensia", 1968, t. 1, № 1 - 2, p. 30-51. А. Б. Долгопольский.



КРЕП (франц. crepe, от лат. crispus - шероховатый, волнистый), группа тканей, гл. обр. шёлковых, вырабатываемых из нитей с очень большой (креповой) круткой, а также в нек-рых случаях спец. (креповыми) переплетениями. Наиболее распространены: крепдешин, К.-шифон, К.-жоржет, К.-сатин. При выработке К. обычно применяют одновременно нити, скрученные направо и налево, в определённом чередовании. Такая крутка нитей, придающая им повышенную упругость, вызывает большую усадку ткани, что в сочетании с различным направлением крутки создаёт на ткани мелкошероховатый, теневой эффект. Кроме шёлковых, вырабатываются полушёлковые К., хл.-бум., шерстяные и полушерстяные, а также из искусств, и син-тетич. нитей. В этих тканях креповый эффект достигается гл. обр. за счёт применения креповых и др. мелкоузорчатых переплетений, иногда без креповой крутки. Достоинства К.- хорошая драпируемость и малая сминаемость. К. применяется для шитья женских платьев и костюмов.



КРЕПЁЖНЫЕ ДЕТАЛИ, детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали резьбовых соединений: болты, винты, шпильки, гайки, шурупы, глухари, шайбы, шплинты, а также штифты. Осн. параметром резьбовых К. д. является резьба, форма и размеры к-рой соответствуют стандартам. Болтами, гайками и шайбами осуществляют болтовые соединения, при к-рых не требуется нарезания резьбы в соединяемых деталях, однако должно быть предусмотрено место для размещения головки болта. Если размещение болтов затруднено или нежелательно делать сквозное отверстие в деталях, используют винты и шпильки. Шайбы ставят под гайку или головку болта для предупреждения смятия поверхностей соединяемых деталей, предохранения их от царапин при завинчивании гаек, винтов и для перекрытия зазора между стержнем болта и отверстием в деталях. Стопорные шайбы и шплинты предотвращают самоотвинчива-ние болтов и гаек при вибрациях и ударах. К. д. нашли широкое применение во всех отраслях машиностроения. В пределах каждой страны размеры и форма К. д. унифицируются, что учитывается при изготовлении оборудования на экспорт (в междунар. поставках).

В СССР действующие стандарты распространены на типы и размеры всех массовых К. д. Вне общесоюзной стандартизации остаются детали, форма и размеры к-рых определяются специфич. особенностями конструкций и условиями эксплуатации машин, напр. шатунные болты. Однако и для спец. К. д. резьба, как правило, является стандартной. Стандартизация К. д. позволяет изготавливать их прогрессивными методами на заводах, производящих металлические изделия (метизы). Е. М. Стариков.

КРЕПЁЖНЫЕ МАТЕРИАЛЫ, материалы, применяемые для изготовления крепи горных выработок. В качестве К. м. используют древесину (круглый лес, пиломатериалы) определённых сортов, металл (чугун, сталь), бетон, железобетон, реже искусств. и естеств. камни; расширяется использование полимерных материалов, стеклопластика. К. м. выбирают в зависимости от конструкции крепи с учётом условий её работы, назначения и срока службы выработки, величины и характера давления горных пород. Дерево (обычно сосна) при относительно невысокой стоимости и малой объёмной массе имеет небольшую прочность, не обладает огнестойкостью и подвергается гниению. Поэтому деревянную крепь применяют в подготовительных выработках (вне зоны влияния очистных работ) с небольшим сроком службы и малым горным давлением. Металл, как прочный, долговечный и обладающий хорошими конструктивными качествами К. м., широко используется для изготовления крепи в виде спец. желобчатого профиля, двутавровых, реже швеллерных балок, труб, арматурной и сортовой стали, а также чугунных тюбингов. Бетон для монолитной бетонной крепи приготовляется прочностью до 30 Мн/м² (300 кгс/см²), сборной железобетонной крепи - до 50 Мн/м² (500 кгс/см²) и выше. Искусств. камни (бетониты, блоки) для крепления выработок изготовляют из бетона или на основе котельных и металлургич. шлаков с добавкой цемента и извести.

Тенденции дальнейшего развития К. м.: повышение прочности и стойкости к воздействию агрессивной среды, расширение применения полимерных синтетич. материалов для изготовления крепей.

Лит. см. при ст. Крепь горная.

М. Н. Гелескул.



КРЕПЕЛИН (Kraepelin) Эмиль (15.2. 1856, Нёйстрелиц, Мекленбург,- 7.10. 1926, Мюнхен), немецкий психиатр. Проф. психиатрии в ун-тах Дерпта (ныне Тарту) (с 1886), Гейдельберга (с 1891) и Мюнхена (с 1903). С 1922, оставив кафедру, работал в основанном им в 1917 Мюнхенском психиатрич. исследовательском ин-те. Осн. труды посв, разработке клиники психич. заболеваний и их классификации, построенной К. по нозоло-гич. принципу. Считал, что одинаковые причины влекут за собой одинаковые следствия, т. е. симптомы, течение и исход, к-рому К. придавал наиболее важное значение при разграничении нозологич. форм. Одним из важнейших достижений К. является разделение эндогенных психозов по их исходу на раннее слабоумие (шизофрению) и маниакально-депрессивный психоз. Идеалистически трактуя причины душевных болезней, К. чрезмерное значение придавал наследственности и конституции; причину и следствие понимал как нечто постоянное и неизменное, не учитывая реактивных особенностей организма, воздействий среды и т. п. Несмотря на это, нозологизм К. остаётся до сих пор основой клинической психиатрии. Создал крупную школу психиатров. Учебник К. "Психиатрия", на к-ром воспитывались многие поколения психиатров, выдержал 8 изд. (с 1883).

С о ч.: Учебник психиатрии, т. [1]- 2, М., 1910 - 1912; Введение в психиатрическую клинику, 4 изд., М.- П., 1923.

Лит.: Каннабих Ю., История психиатрии, [М.], 1929. Э. Я. Штернберг.



КРЕПЕНСКИЙ, посёлок гор. типа в Ворошиловградской обл. УССР, в 5 км от ж.-д. ст. Антрацит. 11,2 тыс. жит. (1973). Добыча угля. Две обогатит. ф-ки.

КРЕПЛЕНИЕ ГОРНЫХ ВЫРАБОТОК, крепление рудничное, совокупность работ по возведению горной крепи (см. Крепь горная) в подземных выработках. К. г. в.- один из осн. производств. процессов в технологии добычи полезных ископаемых подземным способом и строительстве подземных сооружений.

Систематизированные сведения о К. г. в. появляются с 16 в., когда Г. Агрикола описал разные виды крепи. В работе М. В. Ломоносова (1763) "Первые основания металлургии или рудных дел" даны технич. указания по К. г. в. В уставе Петерб. горного училища (1773) был пункт о необходимости давать учащимся сведения по К. г. в. В "Справочной книге для горных инженеров и техников по горной части" (1880) Г. Я. Дорошенко приведены систематизированные данные о К. г. в. Известны труды в области К. г. в. сов. учёных М. М. Протодьяко-нова, Л. Д. Шевякова, П. М. Цимбаре-вича, Ф. А. Белаенко, В. Н. Семевско-го и др.

При проведении капитальных и подготовит. горных выработок в процессе погрузки горной массы производится установка временной призабойной крепи, затем возводится постоянная крепь; в крепких породах сразу устанавливают постоянную крепь. Крепление очистных выработок производится одновременно с выемкой полезного ископаемого той же бригадой рабочих, к-рая добывает полезное ископаемое. К. г. в. производится в соответствии с утверждённым паспортом крепления, к-рый составляют для каждой горной выработки; в нём указывается тип крепи, необходимое кол-во крепёжных материалов, порядок производства работ и т. п.

Осн. операции крепления капитальных выработок (стволов шахт, околоствольных выработок и др.) монолитным бетоном и сборными железобетонными крепями (рис.) в большинстве случаев выполняются с применением передвижной механизированной опалубки, бе-тоноукладчиков, бетононасосов, крепе-укладчиков (для сборных крепей) и др. средств механизации. В очистных выработках механизация крепления осуществлена за счёт применения передвижных механизированных крепей.

Лит. см. при ст. Крепь горная.

М. Н. Гелескул.



КРЕПЛЕНИЕ ПЛАСТА, процесс укрепления рыхлых слабосцементированных пород призабойной зоны нефтяных, газовых и водяных пластов с целью предупреждения выноса больших масс песка в буровую скважину. К. п. заключается в закачке в призабойную зону жидких связующих веществ, к-рые при затвердевании укрепляют породу и повышают её устойчивость против размыва. Проницаемость пласта для жидкости и газа при этом остаётся близкой к первоначальной. Материалы для К. п.: цементный раствор; раствор цементно-песчаной смеси; смолообразующие хим. вещества. Закачка растворов укрепляющих веществ в пласт производится насосными агрегатами через колонну насосно-компрессор-ных труб, спущенных в скважину до эксплуатируемого пласта. Время затвердевания цементного раствора или цементно-песчаной смеси после закачки их в пласт - ок. 48 ч. В качестве смолообра-зующих хим. веществ для К. п. используются феноло-спирты (первичные продукты конденсации фенола с формальдегидом). Отвердение феноло-спиртов (смол) происходит при нагревании или в присутствии кислот. Распространены две технологич. схемы К. п. смолами: для скважин с темп-рой на забое 60 °С и выше - без использования растворов кислот; для скважин с темп-рой на забое до 60 °С - с использованием растворов соляной кислоты.

Лит.: Ольшванг Д. Е., Субботин М. А., Крепление грунта прнзабойной зоны скважин смолообразующими веществами, в кн.: Вопросы технологии добычи нефти, Баку, 1958; Лаврушко П.Н., Подземный ремонт скважин, М., 1961.

Н. П. Лесик.



КРЕПЛЁНОЕ ВИНО, вино, в к-рое в процессе приготовления добавляется спирт. Термин "К. в." не следует смешивать с термином "крепкое вино". Сравнительно крепким может быть вино, в к-ром весь спирт является продуктом сбраживания дрожжами природного сахара винограда. При благоприятных условиях сильные спиртоустойчивые расы дрожжей могут дать вино с содержанием спирта 14-16% (объёмн.). Как правило, такие вина бывают сухими или с небольшим остатком сахара ("недобро-ды"). Для сохранения в вине желаемого кол-ва сахара брожение останавливают в заранее предусмотренный момент, добавляя в него спирт по определённому расчёту. В столовое вино вводить спирт не разрешается. К числу К. в. относятся крепкие вина (портвейн, мадера, херес, малага, марсала) и десертные (мускат, токай). У последних крепость обычно не выше 13,5-14% (объёмн.). Высший предел крепости К. в. 20% (объёмн.). См. Вино виноградное.

Лит.: Герасимов М. А., Технология вина, 3 изд., М., 1964; Виноделие, под ред. К. С. Попова, Симферополь, 1960.

Н. С. Охременко.



КРЕПОСТНАЯ АРТИЛЛЕРИЯ, артиллерия, находившаяся на постоянном вооружении крепостей. В К. а. входили орудия стационарной артиллерии (обычно крупных калибров) и подвижной артиллерии (средних и малых калибров). На вооружении К. а. в России состояли (по калибру): 24-, 18-, 12-, 6-и 3-фунтовые чугунные пушки, 5- , 2- и 1-пудовые мортиры, 2- , 1- и ¹/₂-пудовые гаубицы. Для орудий более крупных калибров применяли стационарные лафеты и укрывали орудия от огня противника в казематах, капонирах, башнях и броневых куполах. В 1-ю мировую войну 1914-18 на вооружении рус. К. а. состояли 6-дюймовые пушки и гаубицы, 42-линейные пушки, 8-дюймовые мортиры и орудия средних калибров. Со снижением роли крепостей после 1-й мировой войны 1914-18 К. а. утратила своё значение.



КРЕПОСТНАЯ ЗАВИСИМОСТЬ, личная зависимость крепостного крестьянина от феодала; см. Крепостное право.

КРЕПОСТНАЯ ИНТЕЛЛИГЕНЦИЯ, учёные, архитекторы, художники, актёры, композиторы и люди др. творческих профессий из среды крепостных крестьян. Чаще всего они получали образование или возможность заниматься искусством благодаря содействию своих хозяев (как правило, из своекорыстных интересов помещиков-крепостников). К.и.появилась в России во 2-й пол. 18 в., гл. обр. из дворовых. Отд. выходцы из крепостных известны в рус. культуре 17 и 1-й пол. 18 вв. (зодчие Я. Г. Бухвостов, П. Потапов, Д. Мякишев, В. И. Белозёров). Во 2-й пол. 18-1-й пол. 19 вв. К. и. внесла значит, вклад в развитие различных областей культуры: в архитектуре - А. Н. Воронихин, акад. и проф. архитектуры И. С. Семёнов (крепостной А. А. Аракчеева, получивший свободу в 40-х гг. 19 в.), И. И. Свиязев - преподаватель Горного ин-та и старший архитектор на постройке храма Христа Спасителя в Москве (40-е гг. 19 в.); в живописи - Ф. С. Рокотов, М. Шибанов, Е. Д. Ка-меженков (после освобождения - академик петерб. Академии художеств), И. П. Аргунов (умер крепостным), Н. И. Аргунов, В. А. Тропинин (академик петерб. Академии художеств), О. А. Кипренский, Г. В. Сорока (освобождён по реформе 1861), Т. Г. Шевченко, П. М. Шмельков. Крупными представителями русской музыкальной культуры 18- нач. 19 вв. были крепостные: композитор М. А. Матинский, композитор и скрипач И. Е. Хандошкин, композитор и руководитель хоровой капеллы Шереметевых С. А. Дегтярёв, композитор А. Л. Гурилёв, хормейстер Г. Я. Ломакин. В области лит-ры, кроме Т. Г. Шевченко, были известны И. С. Сибиряков, И. И. Вара-кин, С. Н. Олейничук, Ф. Н. Слепуш-кин, Е. И. Алипанов. Особенно значительна роль К. и. в развитии рус. театральной культуры 18-19 вв. Крупнейшими актёрами крепостной сцены были П. И. Ковалёва (по сцене Жемчугова), Т. В. Шлыкова (по сцене Гранатова), С. Ф. Мочалов (отец великого трагич. актёра), М. С. Щепкин, получивший свободу после 17 лет сценич, деятельности. В кон. 18- нач. 19 вв. работало св. 170 крепостных театров (Шереметевых - в Москве, С. С. Каменского - в Орле, П. И. Есипова - в Казани и др.).

Лит.: Сакулин П. Н., Крепостная интеллигенция, в кн.: Великая реформа, т. 3, М., 1911: Познанский В. В., Таланты в неволе, М.< 1962. В. В. Познанский.

КРЕПОСТНАЯ МАНУФАКТУРА, мануфактура, обслуживаемая трудом крепостных крестьян и работников; см. Мануфактура в России.



КРЕПОСТНИЧЕСТВО, см. Феодализм, Крепостное право.



КРЕПОСТНОЕ ПРАВО, совокупность юридических норм феод. гос-ва, закреплявших наиболее полную и суровую форму крест. зависимости при феодализме. К. п. включало запрещение крестьянам уходить со своих земельных наделов (т. н. прикрепление крестьян к земле или "крепость" крестьян земле; беглые подлежали принудит. возврату), наследств. подчинение адм. и судебной власти определённого феодала, лишение крестьян права отчуждать зем. наделы и приобретать недвижимость, иногда - возможность для феодала отчуждать крестьян без земли. "Основной признак крепостного права тот, что крестьянство... считалось прикрепленным к земле, - отсюда и само понятие - крепостное право" (Ленин В. И., Полн, собр. соч., 5 изд., т. 39, с. 75-76).

В русской историч, лит-ре термины "крепостничество", "крепостническое" или "крепостное" общество употребляются иногда в расширительном смысле для обозначения феодализма и феод. общества в целом, а термин "крепостная зависимость"- для обозначения феод. зависимости вообще.

К. п. предполагало наличие достаточно сильной гос. власти, способной реализовать его осн. нормы. Поэтому одним из условий возникновения К. п. в полном его объёме было существование централизованного гос. управления (в масштабе всей страны или отд. княжеств). Чаще всего К. п. возникало в процессе расширения господских х-в и барщины, ориентированных на произ-во с.-х. продуктов для продажи; прикрепление к земле крестьян-барщинников имело при этом целью предотвратить их бегство. В нек-рых случаях предпосылкой К. п. было стремление феод. гос-ва прикрепить крестьян к месту уплаты гос. налогов (либо натуральных или ден. оброков в пользу отд. феодалов).

В Зап. и Центр. Европе 7-9 вв. крестьяне находились по наследству в личной или суд. и адм. зависимости от сеньоров, но, исключая дворовых людей и рабов, посаженных на земельные наделы, не были юридически прикреплены к земле или к личности господина и не знали других ограничений К. п. Лишь при Карле Великом, в период кратковременного усиления Франкского гос-ва, были предприняты попытки (в общем не удавшиеся) ввести прикрепление к земле более широкого круга крестьян. Юридическое прикрепление крестьян к земле существовало в это время только в Юго-Зап. Европе, в пределах бывшей Рим. империи.

В период развитого феодализма, в 10-15 вв., нек-рые элементы К. п. (запрет ухода либо наследств. личное подчинение сеньору, либо ограничение гражд. прав, либо всё это вместе взятое) сложились в Зап. Европе в отношении отд. категорий крестьянства ряда регионов (вилланы центр. Англии, ременсы Каталонии, франц. и южноитал. сервы, среднеитал. и североитал. колоны и массарии, южно-герм. Leibeigenen). Своеобразие форм К. п. в этот период выражалось не только в специфике его проявлений и, в частности, в отсутствии нек-рых наиболее стеснительных его норм (запрета приобретать недвижимость, отчуждения крестьян без земли), но и в ограничении его распространения (большая часть сел. населения оставалась вне К. п.), а также в отсутствии во всех названных р-нах (кроме центр. Англии) прямой связи распространения К. п. с господством барщины (нормы К. п. складывались здесь при преобладании натур. или ден. ренты) и в постепенном освобождении в 13-15 вв. абсолютного большинства крестьян от каких бы то ни было норм К. п, В 16- 18 вв. в Зап. Европе элементы К. п. исчезают полностью.

В Центр. и Вост. Европе, наоборот, К. п. в эти столетия превращается в важнейший элемент социальных отношений в с. х-ве. Развитие предпринимательского помещичьего х-ва, рассчитанного на произ-во товарной с.-х. продукции, быстрый рост барщины, безраздельное политич. господство в этих странах дворянства, заинтересованного в обеспечении безудержной эксплуатации крестьян, обусловили распространение т. н. "второго издания крепостничества" в Вост. Германии, Прибалтике, Польше, Чехии, Венгрии. В Вост. (Заэльбской) Германии К. п. складывается после поражения Крест. войны 1524-26 и получает особенно полное развитие после Тридцатилетней войны 1618-48 (наиболее тяжёлые формы приняло в Мекленбурге, Померании, Вост. Пруссии). В это же время распространяется К. п. в Чехии. В Венгрии К. п. было закреплено в Уложении 1514 (Трипартитум), изданном после подавления Дожи Дьёрдя восстания 1514. В Польше нормы К. п., складывавшиеся уже с сер. 15 в., вошли в Петрковский статут 1496. К. п. распространялось в этих странах на основную массу крестьян. Оно предполагало многодневную (до 6 дней в неделю) барщину, лишение крестьян большинства владельческих, гражданских и личных прав, сопровождалось сокращением крестьянской запашки или даже обезземелением части крестьян и превращением их в бесправных холопов или врем. владельцев земли. Иные при. чины привели к распространению в 17 в. К. п. в странах Балканского п-ова, захваченных Османской империей. К. п. преследовало здесь в первую очередь цель обеспечить выплату грабительских гос. налогов.

Господство К. п. в период позднего средневековья было одним из проявлений победы феод. реакции, надолго задержавшей капиталистич. развитие стран Центр. и Вост. Европы. Отмена К. п. происходила здесь в ходе реформ кон. 18-19 вв. (1781 в Чехии, 1785 в Венгрии, 1807 в Пруссии, 1808 Б Баварии, 1820 в Мекленбурге и т. д.); крепо-стнич. пережитки сохранялись, однако, здесь и после этих реформ.

В большинстве стран Востока К. п. не получило широкого распространения. Однако в разные периоды в некоторых странах существовало прикрепление крестьян к месту уплаты налога, что порождало и право розыска и насильственного возврата беглых крестьян, как было, например, в Иране и сопредельных с ним странах в 13-14 вв.

Лит.: Сказкин С. Д., Избранные труды по истории, М., 1973; Бессмертный Ю. Л., Северо-французский серваж. (К изучению общего и особенного в формах феодальной зависимости крестьян), в сб.: Средние века, М., 1971, в. 33: Кнапп Г., Освобождение крестьян и происхождение сельскохозяйственных рабочих в старых провинциях Прусской монархии, пер. с нем.. СПБ. 1900; Le deuxieme servage en Europe Centrale et Orientale, P., 1971; Н е i t z G., Zum Charakter der "zweiten Leibeigenschaft", "Zeitschrift fur Geschichtswissenschaft", 1972, № 1. Ю. Л. Бессмертный.



Крепостное право в России. Принято отличать крепостничество как систему социальных отношений от К. п. как юрид. формы их выражения. Тип зависимости, выражаемый понятием 4 крепостничество", можно проследить в его генезисе на Руси примерно с 11 в., хотя до кон. 16 в. крепостная форма эксплуатации (наиболее полная форма феод. зависимости) охватывала лишь отд. категории сел. населения. В 12 в. близкой по характеру к крепостничеству была эксплуатация релейных (пашенных) закупов и смердов на барщине. По Русской правде княжий смерд ограничен в имуществ. и личных правах (его выморочное имущество идёт князю; жизнь смерда приравнена к жизни холопа: за их убийство назначается одинаковый штраф -5 гривен). В 13-15 вв. отношения феод. зависимости распространялись на значит. число крестьян, но крепостничество ещё было развито слабо. С сер. 15 в. для нек-рых категорий крестьян отд. вотчин устанавливается ограничение выхода неделей до и после Юрьева дня осеннего. Срок выхода, указанный в грамотах сер. 15 в., подтверждён в качестве общегос. нормы Судебником 1497, к-рым также установлен размер выходной пошлины ("пожилого"). Судебником 1550 был увеличен размер "пожилого" и установлена дополнит. пошлина ("за повоз"). Временное (см. Заповедные лета), а затем и бессрочное запрещение крест. выхода было подтверждено указом 1597, устанавливавшим пятилетний срок сыска беглых (урочные лета). В 1607 был издан указ, впервые определявший санкции за приём и держание беглых (штраф в пользу гос-ва и "пожилое" старому владельцу беглого). Осн. массу дворянства устраивали продолжит. сроки сыска беглых крестьян, однако крупные землевладельцы страны, а также дворяне юж. окраины, куда шёл большой приток беглых, были заинтересованы в коротких сроках сыска. На протяжении всей 1-й пол. 17 в. дворяне подают коллективные челобитные об удлинении урочных лет. В 1642 установлен 10-летний срок для сыска беглых и 15-летний - для сыска вывезенных помещиками чужих крестьян. Соборное уложение 1649 определило бессрочность сыска, т. е. возврату подлежали все крестьяне, бежавшие от своих владельцев после составления писцовых книг 1626 или переписных книг 1646-47. Но и после 1649 устанавливались новые сроки и основания для сыска, к-рые касались крестьян, бежавших на окраины: в р-ны по засечной черте (указы 1653, 1656), в Сибирь (указы 1671, 1683, 1700), на Дон (приговор 1698 и др.). Причём дворянство постоянно домогалось, чтобы сыск беглых крепостных крестьян осуществлялся за счёт гос-ва. Большое внимание законодательство 2-й пол. 17 в. уделяло наказаниям за приём беглых.

В России в 17-1-й пол. 18 вв. изживались различия между отд. прослойками крестьянства; происходило слияние кабальных холопов с полными, стирались правовые грани между холопами и крестьянами путём превращения тех и других в "ревизские души", постепенно ликвидировался институт холопства (уже в кон. 17 в. за феодалами было признано право брать крест. детей в дворовые); усиливалось ограничение крестьян в правах собственности (запрещение приобретать недвижимое имущество в городах и уездах и т. п.) и поисках дополнит. источников существования и доходов (отмена права свободно уходить на промыслы). Расширялись права феодала на личность работника, и постепенно крепостные лишались почти всех гражд. прав: в 1-й пол. 17 в. начинается фактическая, а в последней четв. 17 в. и юридически санкционированная (указами 1675, 1682 и 1688) продажа крестьян без земли, вырабатывается средняя цена крестьянина, не зависящая от цены земли, со 2-й пол. 17 в. вводятся телесные наказания для крестьян, не подчиняющихся воле землевладельца. С 1741 помещичьи крестьяне устраняются от присяги, происходит монополизация собственности на крепостных в руках дворянства и К. п. распространяется на все разряды тяглого населения. 2-я пол. 18 в.- завершающий этап развития гос. законодательства, направленного на усиление К. п. в России: указы о праве помещиков ссылать неугодных дворовых людей и крестьян в Сибирь на поселение (1760) и каторжные работы (1765), а затем и заключать в тюрьмы (1775). Продажа и покупка крепостных без земли не была ограничена ничем, кроме запрещения торговать ими за 3 месяца до рекрутского набора (1766) [причём это не касалось старых и малолетних], при конфискации или продаже имений с аукциона (1771); разрешалось разлучать родителей и детей (1760). Закон предусматривал наказание только за смерть крепостного от помещичьих истязаний. Большое значение в развитии К. п. имели ревизии (особенно первая из них, проведённая в 1719). В кон. 18 в. сфера действия К. п. расширилась и территориально: оно было распространено на Украину.

Постепенно в связи с развитием в недрах феодализма капиталистич. отношений начал нарастать кризис феод.-кре-постнич. системы в России. В 18 в. К. п. сделалось главным препятствием в развитии производит. сил страны. Оно мешало культурному и социальному прогрессу. Поэтому в 1-й пол. 19 в. все обществ. вопросы в конечном счёте сводились к проблеме отмены К. п. Несмотря на все ограничения, дворянская монополия на владение крепостными подтачивалась. По указу 1841 крепостных разрешалось иметь только лицам, владевшим населёнными имениями. Но богатые крепостные сами имели крепостных и располагали средствами для выкупа на волю, к-рый, однако, целиком зависел от помещика. В 1-й пол. 19 в. в России начали разрабатываться проекты ограничения и отмены К. п. В 1808 было запрещено продавать крепостных на ярмарках, в 1833- разлучать членов одного семейства при продаже. Частичное раскрепощение не-значит. числа крестьян было произведено на основе законов о "свободных хлебопашцах" (1803) и "временнообязанных крестьянах" (1842). В обстановке крестьянских волнений пр-во отменило в 1861 К. п. (см. Крестьянская реформа 1861). Однако пережитки К. п. (помещичье землевладение, отработки, чересполосица и т. п.) сохранились в России вплоть до Великой Окт. социалистич. революции.

Лит.: Ленин В. И., Развитие капитализма в России, Полн. собр. соч., 5 изд., т. 3; его же, Крепостное хозяйство в деревне, там же, т. 25; Греков Б. Д., Крестьяне на Руси с древнейших времен до XVII в., 2 изд., кн. 1 - 2, М., 1952-54; М а н ь к о в А. Г., Развитие крепостного права в России во 2-й пол. XVII в., М.-Л., 1962; Корецкий В. И., Закрепощение крестьян и классовая борьба в России во второй пол. XVI в., М., 1970; Похилевич Д. А., Крестьяне Белоруссии и Литвы в XVI - XVIII вв., Львов. 1957; Дорошенко В. В., Очерки аграрной истории Латвии XVI в., Рига, 1960; С е м е в-с к и и В. И., Крестьяне в царствование имп. Екатерины II. т. 1 - 2, СПБ. 1881 - 1901; его же. Крестьянский вопрос в России в XVIII и первой пол. XIX вв., т. 1-2, СПБ, 1888; Игнатович И. И., Помещичьи крестьяне накануне освобождения, М., 1910. См. также лит. при ст. Крестьянство (в России и СССР), Крестьянская реформа 1861. С.М.Каштанов.



КРЕПОСТНОЙ ТЕАТР, вид частного дворянского театра в России; труппы создавались помещиками из числа крепостных крестьян. К.т. появились в конце 17 в. Получили распространение в кон. 18-нач. 19 вв., преим. в Москве и Подмосковье (на рубеже 18-19 вв. было св. 170 К. т.). Наряду с примитивными домашними театрами существовали К. т., располагавшие зданиями с хорошо оборудованной сценой, богатым реквизитом, квалифицированными крепостными актёрами, обучавшимися у крупнейших мастеров рус. и зап.-европ. сцены. Одним из самых богатых К. т. был театр графов Шереметевых. Созданный в кон. 60-х гг. 18 в. П. Б. Шереметевым, он к концу 18 в. при Н. П. Шереметеве не уступал придворному (из 8 К. т. Шереметевых сохранился лишь Останкинский в Москве, ныне гос. Музей творчества крепостных). В его репертуар входили оперы К. В. Глюка, А. Гретри, Е. И. Фомина, М. А. Матинского и др. В труппе состояло более 200 чел. В историю рус. иск-ва вошли имена работавших в этом театре композиторов и музыкантов - С. А. Дегтярёва, Г. Я. Ломакина, инструментального мастера ("русского Страдивари")И. А. Батова, актрис - Т. В. Шлыковой-Гранатовой, П. И. Жемчуговой и др. Не менее известны театры князя Н. Б. Юсупова в Москве и в подмосковной усадьбе Архангельское (ныне гос. музей). Особое место в истории К. т. занимает театр А. Р. Воронцова - одного из наиболее прогрессивных, образованных людей своего времени. В его театре ставились гл. обр. произв. рус. драматургии - Д. И. Фонвизина, Я. Б. Княжнина, А. П. Сумарокова, И. А. Крылова и др. Актёры получали жалованье.

История К. т. содержит много глубоко трагич. страниц (см., напр., "Записки и письма" М. С. Щепкина, рассказы "Тупейный художник" Н. С. Лескова, "Сорока-воровка" А. И. Герцена). Зависимость от барского произвола делала жизнь крепостного актёра необычайно тяжёлой.

К. т. содействовали широкому распространению театр. иск-ва, утверждали в нём через актёров реалистич. демокра-тич. направление, заложили основы рус. провинциальной сцены.

В 19 в. в связи с ростом капиталистич. отношений изменились характер К. т. и их направленность. Нек-рые помещики превратили свои театры в доходные предприятия (С. С. Каменский в Орле, Н. Г. Шаховской в Нижнем Новгороде и др.).

Лит.: Кашин Н. П., Театр Н. Б. Юсупова, М., 1927; Елизарова Н. А., Театры Шереметевых, М.. 1944; Михаил Семенович Щепкин. Записки, письма. Современники о М. С. Щепкине, М., 1952; Соловьев И. А., Останкино, М., 1958; Асеев Б. Н.. Русский драматический театр XVII -XVIII вв., М., 1958.

КРЕПОСТЬ, важный в стратегическом отношении пункт (город) с постоянным гарнизоном, вооружением, запасами и самостоят. управлением, подготовленный средствами долговременной фортификации к круговой обороне и обеспеченный всем необходимым для длит. борьбы в условиях осады. До нач. 1-й мировой войны 1914-18 К. являлись опорными пунктами или базами для полевых армий на театрах воен. действий, складами вооружения и снаряжения или этапными пунктами на путях выдвижения войск, средством прикрытия их сосредоточения и развертывания, закрепления захваченных терр. и обеспечения господства над ними. К. делились на сухопутные и морские или приморские.

Предшественниками К. были укреплённые поселения первобытной эпохи. Они имели сплошные оборонит. ограды из земляных валов, частоколов (палисадов) из брёвен или стен из дерева, камня и др. материалов. Позднее вокруг оград стали устраивать глубокие рвы, обычно заполнявшиеся водой. Оборона поселений осуществлялась силами самих жителей. С появлением армий ранних рабовладельч. гос-в и городов возникла необходимость в усовершенствовании средств и способов их обороны. Развитие строит. иск-ва и наличие дешёвой рабочей силы (рабов) позволили возводить вокруг древних городов сплошные ограды из стен с башнями круглого или квадратного очертаний. Высота стен достигала в среднем 9-10, а в отд. случаях 30 м, толщина составляла не менее ⁴/з высоты. На наружной части стены сверху устраивалась брустверная стенка (парапет) с бойницами, появились зубчатые стены. Башни представляли собой многоэтажные постройки, приспособленные для самостоят. обороны; они прикрывали ближние подходы к стенам и являлись опорными пунктами крепостной ограды. Мн. города в рабовладельч. гос-вах были одновременно и К. (Карфаген, Платеи, Рим, Византия и др.). Вокруг нек-рых городов иногда возводилось неск. сплошных оград (напр., перс. столица Сузы имела три ряда стен с башнями). Внутри К. сооружалась цитадель (у греков она наз. акрополь, у римлян - капитолий), служившая последним опорным пунктом К. в случае падения внешних оград. К., прикрывавшие границу, обычно не имели др. жителей, кроме гарнизона. Для прикрытия границ применялись К. в Др. Египте, Ассирии, Вавилоне, Персии, Др. Риме и др. В древности появились первые труды по строительству, осаде и обороне К. (произв. Филона Византийского, 3 в. до н. э.; Витрувия, 1 в. до н. э.; Аполло-дора, 2 в. н. э.; Венеция, конец 4- нач. 5 вв., и др.).

В средние века в Зап. Европе К. возводятся в виде укреплённых замков феодалов, укреплённых городов и монастырей. Замки-крепости были жилищем феодала, местом расположения его вооруж. отряда, предназначенного для удержания в повиновении населения подвластных областей и городов и ведения боевых действий против соседей. Только во Франции в 13-14 вв. насчитывалось ок. 50 тыс. замков-крепостей, укреплённых городов и монастырей.

На Руси строительство К. началось в 10-11 вв. гл. обр. с целью защиты населения городов и жителей окрестных районов от набегов кочевников. В Киевской Руси в 11 в. было укреплено более 86 городов. Каменные К. взамен дерево-земляных укреплений были заложены в Киеве (1037), Юрьеве (Тарту, 1030- 1037), Переяславле (1090), Новгороде (ок. 1044), Пскове (в 13 в.). Позднее каменные К. создаются в Изборске (1330), Москве (1367, кирпичная в 1485-95), Смоленске (1596) и в др. городах. Княжеские дворы располагались, кэ.к правило, внутри города или рядом с ним, а укреплённые монастыри обычно выполняли роль гор. форпостов или приграничных К. (вокруг Москвы - Данилов, ок. 1282, Андроников, ок. 1360, Симонов, 1379, Новодевичий, 1524, и др. монастыри). Цитаделью рус. укреплений города или монастыря являлся двор князя или соборной церкви, обнесённый стеной с башнями, к-рый наз. кромом, или детинцем, а с нач. 14 в.- кремлём.

Появление артиллерии (14 в.) и особенно изобретение чугунного ядра (15 в.) потребовали изменения профиля крепостной ограды. Стены стали делать более низкими и более толстыми, а башни сооружать одной высоты со стенами, но большей площади и с большим выступом вперёд. Перед стенами и башнями отрывался ров с эскарпом и контрэскарпом. Земля, вынутая при отрывании рва, использовалась для образования за стеной с внутренней стороны земляной насыпи - валганга и пологой насыпи впереди рва - гласиса. На валганге устанавливалась крепостная артиллерия, а устройство гласиса способствовало улучшению обзора и обстрела из крепости и частично прикрывало стену от разрушения арт. огнём. Фронтальную оборону крепостной ограды обеспечивали открытые стрелковые и арт. позиции на стенах, а обстрел подступов к ограде и фланкирование рва - арт. орудия, установленные на башнях.

Башни, превратившиеся по существу в полукруглые выступы стен, открытые со стороны города, стали наз. бастеями, или ронделями (в России - персями). В рус. К. наряду с открытыми позициями в стенах устраивались спец. помещения с бойницами, наз. боями. Нижние (подошвенные) и средние бои имели по одному арт. орудию и наз. печурами, верхние бои предназначались для стрелков. В 16-17 вв. рондели были заменены постройками пятиугольной формы - бастионами (в России наз. раскатами). С этого времени крепостные ограды бастионного начертания получили повсеместное распространение (рис. 1). Для активных действий крепостного гарнизона, его вылазок из К. между гласисом и рвом устраивали прикрытый путь и плацдарм. В 18 в. стали разрабатывать и применять кремальерные, тенальные и капонирные (полигональные) начертания крепостных оград. Большая заслуга в разработке этих систем принадлежит рус. воен. инженерам М. А. Деденёву, П. А. Сухтеле-ну и др.

С ликвидацией феод. раздробленности в Европе (15-сер. 17 вв.) было запрещено возведение новых и восстановление старых замков, сносились ограды городов-крепостей. Укрепления сохранялись только вдоль границ, их основу составляли К. Во Франции по проекту воен. инж. С. Вобана (в кон. 17 в.) на границе с Нидерландами были созданы две линии К., запиравшие все осн. пути в глубь страны. Последователи Вобана - Л. Кор-монтень, Ж. д'Арсон и др. довели систему К. на вост. границах Франции до 5 линий. В России по проекту Петра I (1724) предполагалось создать вновь и использовать ранее построенные К. на сев.-зап. и зап. границах гос-ва, всего 34 К. 12 из этих К.- Петербург, Кронштадт, Шлиссельбург, Выборг, Кексгольм (Корела), Нарва, Ивангород, Ревель (Таллин), Ро-гервик, Пернов (Пярну), Динамюнде (Усть-Двинск) и Рига обеспечивали оборону сев.-зап. границ. Этот проект был осуществлён лишь частично. В дальнейшем, с расширением зап. границ России для их закрепления в 1-й пол. 19 в. были построены К. в Гродно, Новогеоргиевске (Модлине), Ивангороде (Демблине), Бресте и др. городах.

С появлением массовых армий (кон. 18- нач. 19 вв.) выявилось несоответствие К. новым принципам воен. иск-ва. Основные силы наступающих армий обходили К. и продвигались к жизненно важным центрам страны, оставляя для осады или блокирования К. лишь небольшие отряды с мощной артиллерией. В целях противодействия обходу К., затруднения её блокирования, бомбардировки, удержания важных пунктов, расположенных вблизи К., впереди крепостной ограды стали создавать отдельные укрепления - форты. Появился новый тип К.- форто-вая К. Идея создания такой К. принадлежит Петру I, к-рый реализовал её при сооружении К. Кронштадт (1703). На Западе первый проект фортовой К. (Шербур) был предложен в 1778 франц. воен. инж. М. Монталамбером. Наиболее полную разработку теоретич. положений о фортовой К. дал рус. воен. инж. А. 3. Теляковский (1846).Вначале форто-вая К. имела один пояс фортов, вынесенных вперёд от ядра К. на 2-3 км с промежутками между фортами 1,5- 2 км. С появлением нарезной артиллерии и повышением разрушит. действия арт. снарядов (2-я пол. 19 в.) потребовалось увеличить диаметр К. Появился 2-й пояс фортов, увеличилось расстояние между фортами, возникла необходимость укрепления промежутков между ними.

Накануне 1-й мировой войны 1914- 1918 К. делились на большие, или манёвренные, служившие опорой для манёвра полевой армии, и на малые К., или К,-заставы, предназначавшиеся для обороны данного пункта. В больших К. (рис. 2) первая линия фортов выносилась на 6- 8 км от центральной ограды, а вторая - на 3-4 км. В промежутках между фортами располагались арт. позиции. С появлением в кон. 19 в, бризантных взрывчатых веществ и снарядов большой разрушит.силы в крепостном строительстве стали применять бетон и броневые конструкции. В Бельгии, Франции, Голландии и др. гос-вах Зап. Европы воен. инженеры стремились усилить оборону К. путём размещения всех арт. орудий на фортах в броневых башнях. Пехота предназначалась только для прикрытия артиллерии. Появились форты, получившие назв. фортов-броненосцев. Рус. воен. инж. К. И. Величко и др. исходили из того, что армия, а не мощь укреплений решает исход борьбы. Они считали необходимым иметь в К. сильный общевойсковой и арт. резервы, заблаговременно подготовленные для них позиции и пути манёвра. В 1888 Величко разработал новый тип форта, представлявший собой опорный пункт пехоты, усиленной противоштурмовыми арт. орудиями. Тяжёлая артиллерия была вынесена из фортов на промежутки между ними. Существенной частью проекта являлась новая постройка - промежуточный капонир на десять 155-мм пушек, обеспечивавших фланкирование арт. огнём промежутков между фортами и подступов к соседним фортам. Форт Величко был принят во франц. армии, а промежуточный капонир получил распространение во всех европ. странах. Построенная по проекту Величко К. Порт-Артур (постройка не была завершена) благодаря наличию укреплённых промежутков между фортами вынудила японцев во время рус.-япон. войны 1904-05 отказаться от ускоренной атаки и начать длит. осаду. К нач. 1-й мировой войны 1914-18 в состав гарнизона большой К. входило ок. 40-50 тыс. чел. пехоты, а во время войны - до 100 тыс. чел. [Новогеоргиевск (Модлин), Пере-мышль, Антверпен]. На вооружении К. состояло до 800 орудий разных калибров с боекомплектом до 1000 выстрелов на каждое орудие.

1-я мировая война показала, что К. неспособны самостоятельно задержать вторжение массовых армий и длительно сопротивляться осаде. Напр., К. Льеж, Намюр, Антверпен, Мобёж держались соответственно 12, 6, 12, 10 суток. В тех случаях, когда К. включались в общий фронт обороны полевых армий и гарнизоны К. тесно взаимодействовали с ними, К. становились наиболее прочными участками обороны (Осовец, Ивангород, Верден и др.). Выявилось, что скученное расположение артиллерии и пехоты в фортах даёт возможность противнику сравнительно легко подавить их арт. огнём. Возникла необходимость рассредоточенного расположения укреплений на местности.

В период между 1-й и 2-й мировыми войнами все гос-ва постепенно перешли к новым формам укрепления сухопутных границ - укреплённым районам и укреплённым полосам, в к-рых во 2-й мировойвойне 1939-45 использовались и сохранившиеся крепостные сооружения. В начале Великой Отечеств. войны 1941- 1945 упорное сопротивление нем.-фаш. войскам оказали защитники Брестской крепости. После 2-й мировой войны нек-рые крепостные сооружения сохраняются как музеи и памятники архитектуры.

Лит.: Энгельс Ф., фортификация, Маркс К. и Энгельс Ф., Соч., 2 изд., т. 14; Ласковский Ф. Ф., Материалы для истории инженерного искусства в России, ч. 1, СПБ, 1858; Кюи Ц. А., Краткий исторический очерк долговременной фортификации, 3 изд., СПБ, 1897; Величко К. И., Крепости до и после мировой войны 1914- 1918, М., 1922; Яковлев В. В., Эволюция долговременной фортификации, М., 1931. А. И. Иволгин, Г. Ф. Самойлович.
