ИЗМЕРЕНИЕ ЖИВОТНЫХ, обмер различных частей (статей) тела животных. Проводится при оценке экстерьера и конституции животных, для определения живой массы животных без взвешивания, для контроля за ростом и развитием молодняка и т. п. Различают 4 осн. группы промеров: высотные, промеры длины, широтные и обхваты (промеры груди и конечностей). В зависимости от поставленных задач и видовых особенностей животных определяют различное число промеров: при науч. исследованиях, требующих подробного обследования животных,- от 28 до 52; при записи в плем. книги, напр., кр. рог. скота -12, лошадей - 4, свиней - 2 - 4 и т. д. Осн. промеры, характеризующие величину животного и пропорции его телосложения: высота в холке, косая длина туловища, обхват груди за лопатками, обхват пясти (рис.); к осн. промерам с.-х. птицы относят также длину киля и голени. Измеряют животных спец. мерной палкой, мерным циркулем и мерной лентой, обычно утром, до кормления, соблюдая определённые правила: животное должно стоять на ровной площадке, не искривляя туловища и шеи; ноги при осмотре сбоку должны находиться в одной плоскости.

Полученные в результате систематич. И. ж. данные, обработанные вариационно-статистич. методом, позволяют сравнивать между собой группы животных разных пород или одной породы, но разводимых в разных р-нах при различных условиях кормления и содержания; сравнивать экстерьерные и др. особенности предков и потомков, прослеживая эволюцию породы; устанавливать стандарты пород и т.п. Цифровые значения промеров дают возможность устанавливать индексы телосложения животных (отношение промеров анатомически связанных между собой частей тела в процентах), более точно характеризующие тип телосложения животных или их групп. Метод И. ж. значительно уточняет глазомерную оценку.

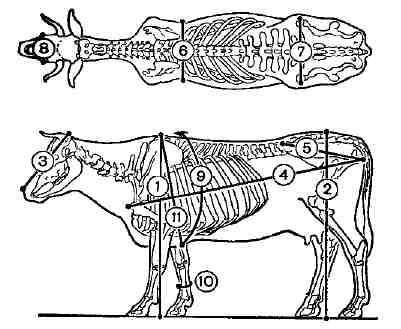

Промеры сельскохозяйственных животных: 1 - высота в холке; 2 - высота в крестце: 3 - длина головы; 4 - косая длина туловища; 5 - косая длина зада; 6-ширина груди за лопатками; 7-ширина в маклоках; 8 - наибольшая ширина лба; 9 - обхват груди за лопатками; 10 - обхват пясти; 11-глубина груди.

Лит.: Кудряшов С. А., Практические занятия по курсу разведения сельскохозяйственных животных. 2 изд., М., 1950; Борисенко Е. Я., Баранов К. В., Лисицын А. П., Практикум по разведению сельскохозяйственных животных, М., 1965. Н. П. Герчиков.

ИЗМЕРИМЫЕ МНОЖЕСТВА (в первоначальном понимании), множества, к к-рым применимо данное франц. математиком А. Лебегом определение меры (см. Мера множества). И. м.- одно из осн. понятий теории функций действительного переменного (см. Функций теория), важнейший и весьма широкий класс точечных множеств. В частности, замкнутые множества и открытые множества, расположенные на пек-ром отрезке, являются И. м. В абстрактной теории меры измеримыми по отношению к к.-л. мере мю наз. множества, входящие в область определения мю. В случае, когда мю есть распределение вероятностей, И. м. наз. также случайными событиями (см. Вероятностей теория).

ИЗМЕРИМЫЕ ФУНКЦИИ (в первоначальном понимании), функции f(x), обладающие тем свойством, что для любого t множество Et точек х, для к-рых f(х)<= t, измеримо по Лебегу (см. Мера множества). Это определение И. ф. принадлежит франц. математику А. Лебегу. Сумма, разность, произведение и частное двух И. ф., а также предел последовательности И. ф. снова являются И. ф. Таким образом, основные операции алгебры и анализа не выводят за пределы совокупности И. ф. Рус. и сов. математики внесли большой вклад в изучение И. ф. (Д. Ф. Егоров, Н. Н. Лузин и их ученики). Лузин доказал, что функция измерима в том и только том случае, если она может быть сделана непрерывной после изменения её значений на множестве сколь угодно малой меры. Это т. н. С-свойство И. ф.

В абстрактной теории меры функция f(x) наз. И. ф. по отношению к к.-л. мере ц, если множество Et входит в область определения меры мю. В совр. теории вероятностей И. ф. выступают под назв. случайных величин (см. Вероятностей теория).

ИЗМЕРИТЕЛЬ ВИДИМОСТИ, фотометрический прибор для определения дальности видимости в светлую часть суток. Измерение осуществляется визуально. И. в. используется также в светотехнике для измерения значений световых (яркостных) контрастов между объектом и фоном, на к-ром они находятся или проектируются. На метеорологич. станциях И. в. применяются для измерения прозрачности атмосферы в горизонтальном направлении путём измерения контраста удалённого тёмного объекта (напр., леса) с фоном неба; этот контраст тем меньше, чем меньше прозрачность воздуха. В СССР распространены И. в. ИДВ и М-53. Оба эти прибора основаны на принципе наложения искусственной дымки в поле зрения прибора на наблюдаемый естеств. контраст между объектом наблюдения и фоном. Для этого изображение наблюдаемого ландшафта разделяется на два, к-рые частично перекрывают друг друга. При помощи различных по конструкции приспособлений (в М-53 - вращающегося поляроида, а в ИДВ - диафрагмы, постепенно открывающей поле зрения) яркость одного изображения увеличивается при одновременном уменьшении яркости второго изображения. При этом возрастающая яркость фона (напр., неба) одного изображения является той искусств, дымкой, к-рая накладывается на другое изображение и доводит наблюдаемый контраст до значения, не воспринимаемого глазом (рис.). По отсчётным приспособлениям И. в. (в приборе М-53-угол попорота поляроида, в приборе ИДВ - положение диафрагмы) определяют значение дополнит, яркости искусств, дымки. Отсюда находят наблюдаемый контраст и рассчитывают дальность видимости абс. чёрного объекта на фоне неба, являющуюся мерой прозрачности атмосферы. Недостатком И. в. является субъективность этих измерений.

Вид экрана ИДВ: 1 - контрастное изображение марки на фоне экрана;

2 - исчезновение контраста при наложении искусственной дымки.

Лит,: Стернэат М. С., Метеорологические приборы и наблюдения, Л., 1968; Гаврилов В. А., Видимость в атмосфере, Л., 1966; Наставление гидрометеорологическим станциям и постам, в. 3, ч. 1, Л., 1969. Е. А. Полякова.

ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ, прибор для измерения параметров в устройствах с распределёнными постоянными (фидерах, волноводах и др.). При помощи И. л. находят коэфф. стоячей волны (КСВ) и смещение d узлов (пучностей) напряжённости электрич. поля вдоль линии; др. физич. величины (полное сопротивление, амплитуда и фаза, коэфф. отражения и т. п.) определяются через КСВ и d. Наиболее часто применяется И. л. в виде отрезка коаксиальной или волноводной линии, включаемой между генератором Г и объектом измерения Zн (рис.); вдоль отрезка линии перемещается индикаторная головка с зондом связи и настраивающимся колебат. контуром (резонатором); напряжение с контура подаётся на детектор, а с него - на индикаторное устройство (в ряде случаев через усилитель). Наводимая в зонде эдс пропорциональна напряжённости электромагнитного поля в месте зондирования. Обычно И. л. применяют в диапазоне частот от сотен Мгц до сотен Ггц; погрешность И. л. 2-5%

Схема измерительной линии: 3 - зонд; ИГ - индикаторная головка (каретка); Д - детектор; И-индикатор; Ш-шкала отсчёта перемещения ИГ; Г - генератор СВЧ; А - аттенюатор; Z_H - нагрузка.

Существуют И. л. с неподвижным зондом (т. н. сжимные линии), в к-рых узлы стоячей волны перемещаются относительно зонда при .изменения поперечного сечения волновода, с поворотным зондом и автоматические, с индикацией на экране электронно-лучевой трубки.

Лит.: Валитов Р. А., Радиотехнические измерения. М., 1963; Тишер Ф., Техника измерений на сверхвысоких частотах, пер. с нем., М., 1963.

ИЗМЕРИТЕЛЬНАЯ МАШИНА, оптико-механический прибор для измерения наружных и внутр. линейных размеров деталей. В СССР изготавливают И. м. с верхним пределом измерения .наружных и внутр. линейных размеров до 1; 2; 4; 6; 8 и 12 м (наружных от 0, внутренних от 13,5 мм). Контролируемая деталь устанавливается (рис.) на предметном

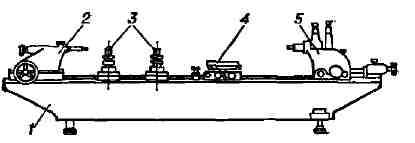

Оптико-механическая измерительная машина: 1 - станина; 2 - пинольная бабка; 3 - люнеты; 4 - предметный стол; 5 - измерительная бабка с отсчётным устройством.

столе (масса деталей до 10 кг, а на спец. столах - до 60 кг) или на люнетах между наконечниками пинольной бабки и отсчётного устройства. В качестве отсчёт-ного устройства применяется трубка оптиметра или интерферометра. Измерение осуществляется относит, (сравнит.) или абс. методом. Относит, метод заключается в сравнении размера контролируемой детали с заранее известным размером образцовой детали. В качестве образцовых деталей чаше всего используются ллоскопараллельные концевые меры длины. Отклонение размера контролируемой детали от образцовой показывает отсчёт-ное устройство. При абс. измерениях размер контролируемой детали определяют по двум шкалам: первой - с ценой деления 100 мм и длиной, равной верхнему пределу измерения; второй - с ценой деления 0,01 мм и длиной 100 мм. При абс. методе И. м. настраивается на номинальный размер детали установкой пинольной бабки по первой шкале и измерит, бабки - по второй шкале. Для определения отклонения от настроенного номинального размера служит отсчётное устройство. Обычно показания с обеих шкал с помощью оптич. системы сводятся на микроскоп, находящийся в измерит, •бабке. И. м. используются гл. обр. для поверки и настройки нутромеров, предназначенных для контроля больших размеров и измерения больших концевых мер. Имеются И. м. (напр., Нар. предприятия К. Цейс, ГДР), позволяющие измерять шаг ходовых винтов. Допускаемая погрешность измерения концевых мер абс. методом с введением поправок по шкале выражается формулой ±(0,4-4*10^-3L) мкм, где L - номинальная измеряемая длина в мм. Иногда термин "И. м." неправильно применяют для названия сложных стационарных измерит, средств, применяемых для контроля разных параметров.

Лит.: ГОСТ 10875-64. Машины оптико-механические для измерения длин, М., 1964. Н. Н. Марков.

ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА, отрасль науки и техники, изучающая методы и средства получения опытным путём информации о величинах, характеризующих свойства и состояния объектов исследования и производств, процессов. Для 2-й пол. 20 в. характерно постепенное осознание того факта, что И. т. является не столько "искусством" измерения, сколько особой научной дисциплиной со своей собств. системой понятий и своими методами анализа. Однако процесс формирования И. т. как единой научной дисциплины ещё не закончен. Во мн. промышленно развитых странах, несмотря на высокий технич. уровень приборостроения, И. т. рассматривается скорее как отрасль пром-сти, чем как отрасль науки. В английском языке, напр., нет даже точного эквивалента термина "И. т."; одним из наиболее употребительных терминов является "instrumentation", что можно перевести как "при-бористика".

И. т. существует с глубокой древности. За неск. тысячелетий до н. э. развитие товарообмена привело к измерениям веса и появлению весов; примитивная И. т. требовалась также при разделе земельных участков (измерение площадей); при установлении распорядка дня и суток, выработке календаря (измерение времени); в астрономия, наблюдениях и кораблевождении (измерение углов и расстояний); в строительстве (измерение размеров). В античную эпоху в процессе научных исследований были выполнены нек-рые тонкие измерения, напр, были измерены углы преломления света, определена дуга земного меридиана. Примерло до 15 в. И. т. не отделялась от математики, о чём говорят такие названия, как "геометрия" (измерение Земли), "тригонометрия" (измерение треугольников), "пространство трёх измерений" и т. д. Средневековые магематич. трактаты часто содержали простое перечисление правил измерения площадей и объёмов. Математич. идеализация реального процесса измерения сохранилась в ряде важных математич. понятий (от иррационального числа до интеграла).

В 16-18 вв. совершенствование И. т. шло вместе с бурным развитием физики, к-рая, основываясь в то время только на эксперименте, полностью опиралась на И. т. К этому периоду относятся усовершенствование часов, изобретение микроскопа, барометра, термометра, первых электроязмерит. приборов и др. измерит, устройств, использовавшихся главным образом в научных исследованиях. Уже в конце 16 - начале 17 вв. повышение точности измерений способствовало революционный научным открытиям. Так, напр., точные астрономия, измерения Т, Браге позволили И, Кеплеру установить, что планеты обращаются по эллиптич. орбитам. В создании измерит, приборов и разработке их теории принимали участие крупнейшие учёные - Г. Галилей, И. Ньютон, X. Гюйгенс, Г. Рихман и др. Каждое открываемое фиэич. явление воплощалось в соответствующем приборе, к-рый, в свою очередь, помогал точно определить значение исследуемой величины и установить законы взаимодействия между различными величинами. Так, напр., постепенно было выработано понятие темп-ры и создана температурная шкала.

В конце 18 и первой половине 19 вв. в связи с распространением паровыхдвигателей и развитием машиностроения резко повысились требования к точности обработки деталей машин, что обусловило быстрое развитие промышленной И. т. В это время совершенствуются приборы для определения размеров, появляются измерительные машины, вводятся калибры и т. д. В 19 в. были созданы основы теории И. т. и метрологии; получила распространение метрич. система мер, обеспечившая единства измерений в науке и произ-ве. Огромное значение для Й- т. имели труды К. Гаусса, разработавшего метод наименьших квадратов, теорию случайных погрешностей, абсолютную систему единиц (CGSE) и заложившего вместе с В. Вебе-ром основы магнитных измерений. Благодаря развитию теплоэнергетики, внедрению электрич. средств связи, а затем и первых электроэнергетич. установок в пром-сти начали использоваться методы и средства измерения, к-рые до этого применялись лишь при научных исследованиях,- появились теплотехнич. и электроизмерит. приборы. На рубеже 19 и 20 вв. в промышленно развитых странах стали создаваться метрология, учреждения. В России в 1893 была образована Главная палата мер и весов, к-рую возглавил Д. И. Менделеев.

Начало 20 в. знаменует новый этап в развитии И. т. - электрич., а позднее и электронные средства начинают применяться для измерения механич., тепловых, оптич. величин, для химич. анализа, геологич. разведки и т. д., г. е. для измерений любых величин. Появляются такие новые отрасли, как радиоизмерения, спектрометрия и др. Возникает приборостроительная пром-сть. Качеств, скачок в развития И. т. произошёл после 2-й мировой войны 1939- 1945, когда И. т. выступила как отрасль кибернетики, занимающаяся получением и преобразованием информации (измерительной), наряду с такими отраслями, как автоматика и вычислительная техника.

Измерения - важнейший этап деятельности исследователей и экспериментаторов во всех отраслях науки и техники. Измерит, аппаратура - осн. оборудование научно-исследоват. институтов и лабораторий, неотъемлемая часть оснастки любого технологач. процесса, гл. полезный груз метеорологнч. ракет, искусств, спутников Земли и космич. станций.

Совр. измерит, аппаратура предназначается не только для воздействия на органы чувств человека, как, напр., в случае сигнализации или отсчёта результатов измерения наблюдателем, но всё чаще для автоматич. регистрации и математич. обработки результатов измерения и передачи их на расстояние или для автоматич. управления к.-л. процессами. В приборах и системах на разных участках измерит, каналов используются механич., электрич., пнев-матич., гидравлич., оптич., акустич. сигналы, амплитудная, частотная и фазовая модуляции; чрезвычайно широко применяются импульсные и цифровые устройства, следящие системы.

Процесс измерения совр. измерит, устройствами состоит в целенаправленном преобразовании измеряемой величины в форму, наиболее удобную для конкретного использования (восприятия) человеком или машиной. Напр., смысл действия всех электроизмерит. приборов(амперметров, вольтметров, гальванометров и др.) заключается в том, что с их помощью измеряемая электрич. величина, изменения к-рой непосредственно органами чувств человека не могут быть оценены количественно, преобразуется в определённое механич. перемещение указателя (стрелки или светового луча). Таково же назначение и мн. механич. измерит, приборов и измерительных преобразователей, с помощью к-рых разнообразные физич. величины преобразуются в механич. перемещение (штангенциркуль, микрометр, пружинные весы, ртутный термометр, пружинный манометр или барометр, волосяной гигрометр и т. п.). Развитие И. т. в конце первой половины 20 в. показало, что наиболее удобно такое преобразование измеряемых величин, результат к-рого представляется не как механич. перемещения, а в виде электрич. величины (тока, напряжения, частоты, длительности импульсов и др.). Тогда для всех последующих операций (передача результатов измерения на расстояние, их регистрация, математическая обработка, использование в системах автоматич. управления) может быть применена стандартная электрич. аппаратура. Осн. преимущества использования электрич. методов И. т.- простота регулирования чувствительности и малая инерционность электрич. устройств, возможность одновременного измерения мн. различных по своей природе величин, удобство комплектации из типовых блоков электрич. аппаратуры управляющих машин и измерительно-информационных систем. С помощью электрич. измерит, устройств можно измерить как медленно, так и очень быстро изменяющиеся во времени процессы, передавать результаты измерений на большие расстояния или преобразовывать их в сигналы для управления контролируемыми процессами, что имеет важнейшее практич. значение как для пром-сти, так и для научных исследований.

Современная И. т. имеет ряд направлений в соответствии с областями применения приборов и типами измеряемых величин: линейные и угловые измерения; механич., оптич., акустич., теплофизич., физико-химич. измерения; электрич. и магнитные измерения; радиоизмерения; измерения частоты и времени; измерения излучений и т. д. В пределах каждой ветви И. т. существует множество частных методов измерения физич. величин (к-рые к тому же оказываются неодинаковыми при измерении величин различных порядков; так, расстояния 10^-9 м, 10^-3 м, 10³ м, 10⁹ м измеряются совершенно разными методами). Поэтому отд. ветви И. т. оказываются довольно слабо связанными между собой. И, кроме того, в пределах каждой ветви непрерывно возникают более мелкие подразделения по отд. измеряемым величинам, напр, тензометрия (измерения механических напряжений на поверхности деталей), виброметуия (измерения вибросмещения, виброскорости, виброускорения, частоты и спектрального состава вибрации), кондуктометрия (измерение состава растворов по их электрич. проводимости) и мн. др. Отдельно существуют отрасли И. т., отличающиеся особым подходом к процессу измерения или его целью; напр., телеметрия (измерение на расстоянии) - в рамках этой отрасли имеется ещё радиотелеметрия, включающая в себя космич. радиотелеметрию; измерения характеристик случайных процессов - амплитудных распределений, корреляционных функций и спектров мощности; электрич. измерения неэлект-рич. величин; цифровая И. т., включающая аналого-цифровое преобразование для ввода измерительной информации в вычислительную машину, и др. Наряду с тенденцией дробления И. т. на всё более частные направления существует и противоположная тенденция - объединение различных отраслей И. т. на базе общности исходных позиций, принципов построения и структурных схем аппаратуры, а в последнее время также и общности используемых средств измерения. В Советском Союзе воплощением этого единства стала Государственная система пром. приборов и средств автоматизации - ГСП, агрегатированная система средств электроизмерительной техники - АСЭТ.

Потребность в средствах И. т. настолько велика и разнообразна, что наряду с общим приборостроением существует авиационное, аналитическое, геофизическое, медицинское приборостроение и т. д. Изучение основ И. т. входит в учебные программы практически всех технических вузов СССР; ряд политехнических и энергетических вузов готовит специалистов по информационно-измерительной технике.

Тенденции развития И. т. к нач. 70-х гг. определились довольно чётко. Осн. из них во всех областях И. т. являются: 1) резкое повышение качества приборов - снижение погрешностей до 0,01% и ниже, увеличение быстродействия до тысяч и даже миллионов измерений в 1 сек, повышение надёжности приборов и уменьшение их размеров; 2) расширение области применения измерит, аппаратуры в направлении измерения величин, прежде не поддававшихся измерению, а также в направлении ужесточения условий эксплуатации приборов; 3) повсеместный переход к цифровым методам не только в области измерений электрич. величин, но и во всех других областях (уже имеются цифровые термометры, манометры, газоанализаторы, виброметры и т. д.), при этом аналоговые приборы по-прежнему применяются и продолжают совершенствоваться; 4) дальнейшее развитие системного подхода к унификации измерит, аппаратуры; 5) широкое внедрение во все средства И. т. методов логич. и ма-тематич. обработки измерительной информации .

В области метрологии следует особо выделить тенденцию перехода от эталонов, изготовленных человеком, к естеств. эталонам, основанным на волновых и дискретных свойствах материи. Так, единица длины воспроизводится с помощью длины световой волны, а единица времени - с помощью периода колебаний естественного излучателя. Подобно этому, единица электрич. заряда может быть установлена через заряд электрона, единица массы - через массу к.-л. из элементарных частиц и т. д. В приборостроении широкое пром. применение находят методы измерений, к-рые прежде считались сугубо лабораторными и даже метрологическими, напр, автоматич. интерферометры с цифровым отсчётом для измерений малых перемещений. Важнейшей тенденцией в приборостроении является миниатюризация и микроминиатюризация средств измерений с исполь зованием новейших достижений науки, в частности физики твёрдого тела.

Насущной задачей является формирование общих теоретич. основ И. т. Трудность разработки заключается в том, что теория И. т. граничит со сложными вопросами гносеологии (см. Теория познания) и математики.

В СССР регулярно издаются общесоюзные журналы: "Измерительная техника" (с 1939), "Приборы и системы управления" (с 1956), "Автометрия" (с 1965), "Приборы и техника эксперимента" (с 1956), реферативный журнал "Метрология и измерительная техника" (с 1963), "Контрольно-измерительная техника" (с 1958), "Энциклопедия измерений, контроля и автоматизации" (с 1962) и др., а также монографии,справочники, брошюры как по от д.направлениям, так и по общим проблемам И. т. и приборостроения. За рубежом вопросам И. т. посвящены периодические издания: в ФРГ - "Archiv fur technisches Messen" (Munch., с 1931), в ГДР -"Messen. Ste-uern. Regeln" (В., с 1958), "Feingeratete-chnik" (В., с 1952), в США-"Instruments and Control Systems" (Pittsburgh, с 1928), "Journal of the Instrument Society of America" (Pittsburgh, с 1946), "Review of Scientific Instruments" (N. Y., с 1930), "IEEE Transactions. Instrumentation and Measurement" (N. Y., с 1952), в ВНР - "Meres es automatika" (Bdpst, с 1953) и др.

Лит.: Маликов М. Ф., Основы метрологии, ч. 1. М.. 1949; Арутюнов В. О., Электрические измерительные приборы и измерения, М.- Л., 1958; Курс электрических измерений, под ред. В. Т. Прыткова и А. В. Талицкого, ч. 1 - 2, М.- Л., I960; Островский Л. А., Основы общей теории электроизмерительных устройств,М.- Л., 1965; Туричин А. М., Электрические измерения неэлектрических величин, 4 изд., М.- Л., 1966; Новицкий П. В., Основы информационной теории измерительных устройств, Л., 1968.

П. В. Новицкий, В. Г. Кнорринг.

"ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА", ежемесячный научно-технич. журнал, орган Гос. комитета стандартов Сов. Мин. СССР. Издаётся с 1939 в Москве, в 1939 выходил под названием "Метрология и поверочное дело", с 1940 - "Измерительная техника" (в 1941-54 журнал не издавался). С 1958 переиздаётся на английском языке в Нью-Йорке. Публикует материалы по актуальным проблемам теоретич. и практич. метрологии, обеспечению единства и достоверности измерений в СССР, гос. эталонам и образцовым средствам измерений, контролю качества и надёжности продукции, стандартизации измерит, техники, методам и средствам поверки мер и измерит, приборов, созданию новых средств измерений высшей точности и др. Тираж (1972) 19 250 экз.

ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО, средство измерений, предназначенное для выработки сигнала измерит, информации в форме, удобной для передачи, преобразования и (или) использования в автоматич. системах управления. Относится к категории средств, охватывающих измерительные приборы и измерительные преобразователи, усилители и приспособления. В отд. случаях в И. у. над результатом измерения производят простейшие матем. операции: напр., в электрич. счётчиках расход электрич. энергии определяется как интеграл по времени от произведения силы тока на напряжение.

ИЗМЕРИТЕЛЬНО-ИНФОРМАЦИОННАЯ СИСТЕМА (ИИС), комплекс измерит, устройств, обеспечивающих одновременное получение человеком-оператором или ЭВМ необходимой информация о свойствах и состоянии к.-л. объекта. Объекты измерения часто имеют весьма сложное устройство и в них могут происходить многогранные процессы и явления, поэтому отд. измерит, устройства, воспринимающие лишь один параметр сложного процесса, обычно не могут обеспечить получение достаточной информации об объекте, особенно когда нужно одновременно знать ряд его параметров. Это необходимо, напр., для управления электростанцией, доменной печью, самолётом или автомобилем, когда требуется одновременный анализ неск. десятков, иногда сотен величин, характеризующих состояние этих объектов. Задача, решаемая ИИС, в какой-то мере обратна задаче отд. измерит, устройства: не расчленять параметры объекта измерения с целью выделить и воспринять их по отдельности, а объединить данные о всех гл. параметрах объекта и создать тем самым достаточно полное, совокупное его описание. Т. о., отличит, особенностями ИИС являются: одновременное измерение мн. параметров объекта (т. е. многоканальность) и передача измерит, информации в единый центр; представление полученных данных (в т. ч. их унификация) в виде, наиболее удобном для последующей обработки получателем. Создание ИИС связано с решением чисто "системных" вопросов: метрологическая унификация средств измерений (датчиков, преобразователей, указателей) независимо от вида измеряемых величин; оптимизация распределения погрешностей между различными средствами измерений, входящими в ИИС; наиболее целесообразное размещение указателей перед оператором, напр, указатели важнейших, определяющих параметров делают наглядными и размещают в центре щита или панели управления, а указатели менее важные - в поле бокового зрения оператора. Это необходимо потому, что человек-оператор не может одновременно воспринимать показания даже двух приборов. Он делает это последовательно во времени, поочерёдно переключая своё внимание с одного указателя на другой. Структурная схема любой схема измерительно-информационной системы: Д и D - датчики; УП - унифицирующий преобразователь; ПУ - программное устройство.

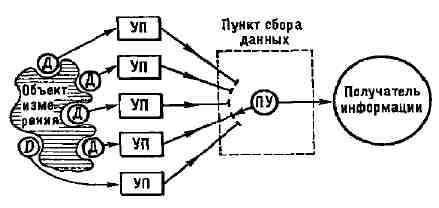

Структурная

ИИС может быть представлена так, как это показано на рис. Датчики воспринимают различные параметры объекта измерения, унифицирующие преобразователи унифицируют и передают по каналам связи сигналы датчиков в единый пункт сбора данных. Программное устройство воспринимает информацию датчиков и передаёт её получателю информации. По такой структурной схеме строятся практически все ИИС, включая совр. системы передачи информации со спутников и автоматич. межпланетных станций.

В ИИС наиболее перегруженным эвеном оказывается человек-получатель информации, к-рый практически не в состоянии одновременно воспринять показания мн. приборов. Для облегчения его работы применяют мнемонические схемы, т. е. схематич. изображения объекта измерения, на к-рых приборы заменены условными сигнализаторами. Обычно сигнализаторы показывают уже не абсолютные значения измеряемых величин, а главным образом их отклонения от заранее установленной нормы. При очень большом числе точек контроля приборы заменяют световыми сигнализаторами с условным цветовым кодом. Примером простейшей ИИС является двухкоор-динатный самописец, позволяющий получать, напр., вольтамперяые характеристики диодов и кривые намагничивания. По мере увеличения числа каналов ИИС, как правило, появляется и существ, различие отд. каналов как по точности измерений и быстродействию, так и по виду представления информации. Так, в относительно простой ИИС водителя автомобиля информация о пройденном пути представляется в цифровом виде с пределом измерения 99 999,9 км и дискретностью не более 0,1 км, информация о скорости движения передаётся с погрешностью ок. 5%, шкала указателя запаса горючего имеет всего 4 градации (1/4, 1/2, 3/4 и 1), а информация о включении (работе) сигналов поворота и фар указывается всего двумя градациями ("включено" - "выключено"). Аналогично этому и в больших ИИС (управление самолётом, газопроводом или электростанцией) часть информации передаётся с весьма высокой точностью, др. часть - с меньшей точностью, а отд. каналы работают всего с 2-3 градациями ("годен", "негоден" или "брак в + ", "годен", "брак в -").

Практически всегда в ИИС необходимы не только получение информации о различных параметрах объекта измерения, но и нек-рая предварительная её обработка: сравнение полученных значений параметров со значениями, заданными в качестве минимальных (т. н. уставок), определение значения и знака разностей, вычисление нек-рых обобщённых (производных) параметров и т. п.

Развитие ИИС, так же как и др. информационных систем, идёт по пути их автоматизации. Автоматизация процессов измерения в ИИС заключается в более полной внутр. обработке полученной информации, когда оператору вместо сообщения значений отд. параметров по каждому каналу выдаётся нек-рый обобщённый показатель работы контролируемого объекта, определённый по значениям ряда отд. параметров. Простейшими примерами ИИС с предварит, элементарной обработкой неск. входных параметров и выдачей единого обобщённого показателя являются электрич- ваттметр и счётчик электрической энергии (на их входы подаются ток и напряжение, подводимые к объекту, а показания соответствуют мощности или энергии).

Предварительная обработка значений отд. параметров ещё более необходима в сложных ИИС. Так, напр., в ИИС, обслуживающей цех хим. произ-ва, могут определяться не только состав конечного продукта, по и производительность процессов, их экономичность или массовый кпд. Однако такое обобщённое представление информации лишает человека-оператора конкретных сведений о том, какой именно частный параметр отклонился от оптимального значения и привёл, напр., к снижению кпд процесса. Поэтому подобные ИИС целесообразно применять совместно с системами технич. диагностики сложных агрегатов. ИИС технич. диагностики устанавливает "диагноз болезни", т. е. осуществляет автоматич. анализ всех воспринимаемых сигналов для обнаружения причины и места возникновения технич. неисправности в агрегате. Выходной информацией ИИС технич. диагностики является указание номера, кода или названия узла, агрегата, параметры к-рого отклонились от нормы (что удобнее всего дать в виде сигналов на мнемосхеме контролируемого агрегата), и, если это возможно, указание вида неисправности.

Лит.; Ильин В. А., Телеконтроль и телеуправление, М., 1969; Шенброт И. М., Гинзбург М. Я., Расчет точности систем централизованного контроля, М., 1970; Кrеbs H., Rechner in industriellen Prpzessen, В., 1969; Wоsсhni E. G., П. В. Новицкий.

ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ, средство измерений, преобразующее измеряемую физ. величину в сигнал для последующей передачи, обработки или регистрации. В отличие от измерительного прибора, сигнал на выходе И. п. (выходная величина) не поддаётся непосредственному восприятию наблюдателя. Обязательное условие измерит, преобразования - сохранение в выходной величине И. п. информации о количеств, значении измеряемой величины. Измерит, преобразование - единств, способ построения любых измерительных устройств. Огличие И. и. от др. видов преобразователей - способность осуществлять преобразования с установленной точностью. Измерит, преобразование одного и того же вида (напр., темп-ры в механич. перемещение) может осуществляться различными И. п. (ртутным термометром, биметал-лич. элементом, термопарой с милливольтметром и т. п.). Концепция представления измерит, устройств как устройств, осуществляющих ряд последоват. преобразований от восприятия измеряемой величины до получения результата измерения, первоначально была выдвинута в СССР М. Л. Цукерманом и окончательно сформулирована применительно к измерению неэлектрич. величин Ф. Е. Темниковым и Р. Р. Харченко в 1948. В 60-х гг. эта концепция стала общепризнанной во всех областях измерит, техники, приборостроения и метрологии.

Принцип действия И. п. может быть основан на использовании практически любых физ. явлений. Господствующей тенденцией в 40-70-х гг. 20 в. стало преобразование любых измеряемых величин в электрич. сигнал. По виду преобразуемых величин различают И. п. электрических величин в электрические, электрических - в неэлектрические, неэлектрических - в электрические, неэлектрических - в неэлектрические. Примерами первых могут служить делители напряжения и тока, измерительные трансформаторы, измерит, усилители тока и напряжения; примерами вторых - механизмы электроизмерит. приборов, преобразующие изменение силы тока или напряжения в отклонение стрелки или светового луча, датчики ультразвуковых расходомеров и т. п.; примерами третьих - термопары, терморезисторы, тен-зорезисторы, фотоэлементы, реостатные, ёмкостные и индуктивные датчики перемещения; примерами четвёртых - пневматические И. п., рычаги, зубчатые передачи, мембраны, силъфоны, оптич. системы и т. п.

Конструктивное объединение неск. И. п. является также И. п. Примерами такого объединения могут служить: датчик - совокупность И. п., вынесенных на объект измерения; т. наз. промежуточный И. п.- совокупность И. п., преобразующих выходные сигналы датчиков в другие сигналы, более удобные для передачи, обработки или регистрации. По структуре составные И. п. подразделяют на И. п. прямого преобразования и уравновешивающего преобразования. Первые характеризуются тем, что все преобразования величин производятся только в одном (прямом от входной величины к выходной) направлении. В этом случае результирующая погрешность определяется суммой погрешностей (с учётом их корреляц. связей) всех составляющих И. п. Для вторых характерно применение обратного преобразования выходной величины в однородную с входной и уравновешивающую её величину. Результирующая погрешность при этом определяется лишь погрешностью обратного преобразования и степенью неуравновешенности. И. п. уравновешивания подразделяются на следящие преобразователи с обратной связью, статич. или астатич. уравновешиванием и преобразователи с программным уравновешиванием. Следящие И. п. с обратной связью обеспечивают непрерывность преобразования во времени; их недостаток - опасность потери устойчивости, проявляющейся в возникновении автоколебаний при увеличении глубины обратной связи. И. п. с программным уравновешиванием свободны от этого недостатка, но их особенностью является прерывность выходной величины, т. е. появление выходной величины лишь в отд. дискретные моменты времени.

В 60-х гг. наметилась тенденция преобразования измеряемых величин в частоту электрич. импульсов с помощью т. н. частотных И. п. Такие И. п. разработаны почти для всех известных физич. величин. Осн. достоинства частотных И. п.- простота и высокая точность передачи их выходной величины (частоты) по каналам связи, а также относит, простота цифрового отсчёта результата измерения с помощью цифровых частотомеров. В цифровых измерит, устройствах широко применяются И. п. аналоговых величин в цифровой код и наоборот. В них используются принципы как частотных И. п. (интегрирующие ана-лого-цифровые), так и программного уравновешивания (время-импульсные и поразрядного кодирования аналого-цифровые преобразователи).

Лит.: Гитис Э. И., Преобразователи информации для электронных цифровых вычислительных устройств, М.- Л., 1961; Орнатский П. П., Автоматические измерительные приборы аналоговые и цифровые, К., 1965; Туричин А. М., Электрические измерения неэлектрических величин, 4 изд., М.-Л., 1966; НубертГ. П., Измерительные преобразователи неэлектрических величин, пер. с англ., Л., 1970.

П. В. Новицкий.

ИЗМЕРИТЕЛЬНЫЙ ПРИБОР, средство измерений, дающее возможность непосредственно отсчитывать значения измеряемой величины. В аналоговых И. п. отсчитывание производится по шкале, в цифровых - по цифровому отсчётному устройству. Показывающие И. п. предназначены только для визуального отсчитывания показаний, регистрирующие И. п. снабжены устройством для их фиксации, чаще всего на бумаге. Регистрирующие И. п. подразделяются на самопишущие, позволяющие получать запись показаний в виде диаграммы, и печатающие, обеспечивающие печатание показаний в цифровой форме. В И. п. прямого действия (напр., манометре, амперметре) осуществляется одно или неск. преобразований измеряемой величины и значение её находится без сравнения с известной одноимённой величиной. В И. п. сравнения непосредственно сравнивается измеряемая величина с одноимённой величиной, воспроизводимой мерой (примеры - равноплечные весы, электро-измерит. потенциометр, компаратор для линейных мер). К разновидностям И. п. относятся интегрирующие И. п., в к-рых подводимая величина подвергается интегрированию по времени или по др. независимой переменной (электрич. счётчики, газовые счётчики), и суммирующие И. п., дающие значение двух или неск. величин, подводимых по различным каналам (ваттметр, суммирующий мощности неск. электрич. генераторов).

В целях автоматизации управления технология, процессами И. п. часто снабжаются дополнительными регулирующими, счётно-решающими и управляющими устройствами, действующими по задаваемым программам, к. П. Широков.

ИЗМЕРИТЕЛЬНЫЙ ТРАНСФОРМАТОР, электрический трансформатор, на первичную обмотку к-poro воздействует измеряемый ток или напряжение, а вторичная, понижающая, включена на измерит, приборы и реле защиты. И. т. применяют гл. обр. в распределительных устройствах и в цепях переменного тока высокого напряжения для безопасных измерений силы тока, напряжения, мощности, энергии. На случай повреждения изоляции со стороны высокого напряжения один из зажимов вторичной обмотки заземляют. С помощью И. т. можно измерять различные значения электрич. величин электроизмерит. приборами (вольтметром, амперметром, ваттметром), имеющими пределы до 100 в и 5 а. Различают И. т. напряжения (для включения вольтметров, частотомеров, параллельных цепей ваттметров, счётчиков, фазометров и реле напряжения) и И. т. тока (для включения амперметров, последоват. цепей ваттметров, счётчиков, фазометров и реле тока). Схемы включения И. т. в электрич. цепь показаны на рис. 1 и 2.

К зажимам первичной обмотки И. т. напряжения (рис. 1) подводится измеряемое напряжение U₁; обмотка W₁ включается параллельно нагрузке. Вторичное напряжение U₂ с обмотки W₁ подаётся на вольтметр или цепи напряжения измерит, приборов и реле защиты. Точность измерения характеризуется погрешностью в % , к-рая определяет точность передачи амплитуды измеряемого напряжения, и угловой погрешностью

Рис. 1. Измерительный трансформатор напряжения; а - схема; включения; б - трансформатор напряжения на 400 кв,

Рис. 2. Измерительный трансформатор тока: а - схема включения; б -трансформатор тока на 115 кв.

в градусах, равной углу между вектором первичного и повёрнутым на 180° вектором вторичного напряжения и определяющей точность передачи фазы. Большинство высоковольтных И. т. напряжения изготовляют секционированными с масляным наполнителем.

Первичная обмотка И. т. тока W₁ (рис. 2) включается последовательно в контролируемую электрич. цепь переменного тока I₁, а вторичная обмотка W₁ - в последоват. цепь амперметра или др. измерит, приборов. Точность И. т. тока характеризуется выраженным в % отношением разности значений приведённого вторичного тока и действит. первичного тока к действит. значению первичного тока.

Для измерения мощности в цепи высокого напряжения с помощью ваттметра необходимы как И. т. тока, так и И. т. напряжения (рис. 3).

Рис. 3. Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформа торы тока и напряжения: V - вольтметр; А - амперметр; W - ваттметр.

Для измерений в цепях постоянного тока большой силы или высокого напряжения применяют И. т. постоянного тока особой конструкции (рис. 4). Действие такого И. т. основано на насыщении сердечников из ферромагнетика при небольших напряжённостях магнитного поля, в результате чего ср. значение переменного тока во вспомогат. обмотке становится зависимым от измеряемого постоянного тока.

Рис. 4. Схема измерительного трансформатора постоянного тока: 1 - сердечник; 2 - шина (провод постоянного тока); 3 - вспомога тельная обмотка; 4 - диоды выпрямительного моста; Ф - магнитный поток; В - выпрямитель; А - амперметр; W₁ - первичная обмотка (шина); U ~ - вспомогательный источник переменного тока; I - измеряемый ток.

Лит.: Электрические измерения. Общий курс, под ред. А. В. Фремке, 2 изд., М.- Л., 1954; Арутюнов В. О., Электрические измерительные приборы и измерения, М.- Л., 1958.

ИЗМЕРИТЕЛЬНЫЙ УСИЛИТЕЛЬ, см. Электрических сигналов усилитель.

ИЗМИР (тур. Izmir), город на 3. Турции; адм. ц. вилайета Измир. Расположен на побережье Измирского зал. Эгейского м. 521 тыс. жиг. (1970). И. осн. как колония греков-эолийцев во 2-м тыс. до н. э. и назван Смирна (греч. Smyrne). В 6 в. до н. э. был разрушен царём Лидии Алиаттом; в 4 в. до н. э. отстроен заново (к Ю.-З. от места расположения старого города и ближе к морю). С 15 в. Смирна (тур. И.)- в составе Османской империи; город превратился, особенно с кон. 18 в., в один из экономия, и культурных центров. 15 мая 1919 (во время греко-турецкой войны 1919-22) был оккупирован греч. войсками; 9 сент. 1922 освобождён. После 2-й мировой войны 1939-45 Измирский порт превращён в воен.-морскую базу. В И. находится штаб командования сухопутными силами НАТО в Юго-Вост. Европе.

И.- главный по экспорту и второй (после Стамбула) по импорту порт Турции. Узел жел. и шосс. допог. Аэродром международного значения. Важный пром. и торг, центр богатого с.-х. р-на (табак, хлопок, виноград, оливы, зерновые). Текст., муком., маслоб., табачная, цем., стекольно-керамич., деревообр., маш.-строит. (судостроит. и др.) пром-сть. В р-не И.-добыча лигнита, ртути, асбеста. В городе ежегодно проводятся меж-дунар. ярмарки. Университет, консерватория, археол. музей.

Сохранились руины антич. построек: храма (7 в. до н. э.), т. н. гробницы Тантала, эллинистич. театра и стадиона, а также агоры с портиками и базиликой РИМ. времени. Из совр. построек значительны павильоны междунар. ярмарки. Близ И. - остатки 3 акведуков рим. времени.

ИЗМИТ (Izmit), Измид, Коджаэли, город и порт на С.-З. Турции, на берегу Измитского зал. Мраморного м.; адм. ц. вилайета Коджаэли. 123 тыс. жит. (1970). Через И. проходят ж. д. и шоссе Анкара-Стамбул. Целл.-бум., нефтеперераб., металлургия., пищ., хим. пром-сть, автосборка, произ-во автомоб. шин. Крупные нефтехранилища. В р-не И.-произ-во свинцово-цинкового концентрата. Вблизи И. (г. Гёльджкж) - гл. база воен.-мор. сил Турции.

ИЗМИТСКИЙ ЗАЛИВ (Izmit korfezi), залив Мраморного м. у сев.-зап. берегов М. Азии (Турция). Дл. 52 км, шир. у входа 6 км. Глуб. до 183 м. Сев. берег И. з. - курортный р-н (Анатолийская Ривьера). В вершине залива - город и порт Измит.

ИЗМОРОЗЬ, отложение льда на тонких и длинных предметах (ветвях деревьев, проводах) при тумане. И. бывает кри-сталлическай и зернистая. Кристаллич. И. образуется в результате сублимации водяного пара и состоит из кристалликов льда, нарастающих гл. обр. с наветренной стороны при слабом ветре и темп-ре ниже - 15 ⁰С. Длина кристалликов обычно ок. 1 см, но может достигать нескольких см. Зернистая И. - снеговидный "рыхлый" лёд, нарастающий с наветренной стороны предметов в туманную, ветреную погоду, в основном в горах. Образуется при намерзании капель переохлаждённого тумана; может достигать в толщину иногда 50 и более см.

ИЗНАСИЛОВАНИЕ, преступное деяние, заключающееся в половом сношении мужчины с женщиной вопреки её воле с применением физич. насилия, угроз или использованием беспомощного состояния потерпевшей. По советскому уголовному праву половое сношение считается совершённым с использованием беспомощного состояния и рассматривается как И., когда потерпевшая в силу своего физич. или психич. состояния (физич. недостатки, малолетний возраст, расстройство душевной деятельности и иное болезненное либо бессознательное состояние и т. п.) не могла понимать характера и значения совершаемых с ней действий или не могла оказать сопротивления виновному, к-рый сознавал, что потерпевшая находится в таком беспомощном состоянии.

К отягчающим обстоятельствам закон относит: угрозу убийством, угрозу причинения или причинение тяжкого телесного повреждения либо совершение И. лицом, ранее совершившим такое преступление. И. при особо отягчающих обстоятельствах считается И.: повлёкшее особо тяжкие последствия; совершённое группой лиц; совершённое особо опасным рецидивистом; И. несовершеннолетней, За И. установлено строгое наказание - лишение свободы на срок от 3 до 7 лет, а при отягчающих обстоятельствах -лишение свободы на срок от 5 до 10 лет. И. при особо отягчающих обстоятельствах наказывается лишением свободы от 8 до 15 лет со ссылкой на срок от 2 до 5 лет или без ссылки либо смертной казнью.

ИЗНИК (Iznik), населённый пункт на С.-З. Турции, в вилайете Бурса, близ вост. берега оз. Изник. Ок. 8 тыс. жит. Город осн. в 4 в. до н. э. макед. царём Антигоном I (правил в 306-301 до н. э.) и назван Антигонией. Дна дох Лисимах переименовал город в Н и к е ю (греч. Nikaia). В 1 в. до н. э. перешёл к Риму. С кон. 4 в. н. э. до нач. 13 в. - крупнейший торг.-ремесл. и культурный центр Византии. В 325 и 787 в Никее проходили Вселенские соборы. Во время арабо-ви-зантийских войн 7-10 вв. город дважды безуспешно осаждали арабы. В 1081 был захвачен сельджуками и до 1097 был столицей сельджукского Конийского султаната. В 1097 во время 1-го крестового похода возвращён Византии. В 1204- 1261 И. - столица Никейской империи. В 14 в. завоёван турками-османами (с этого времени наз. И.) и стал первой резиденцией султана Орхана (правил в 1324-59/60 или 1362). С сер. 17 в. начался упадок И.; население его к сер. 18 в. сократилось с 10 000 до 1500 чел.

Сохранились остатки эллинистич. сооружений (театра, гор. стен с перестройками ср.-век. периода). Среди визант. построек известны церкви Успения (7 и 10 вв., мозаики 7-9 и 11 вв.; не сохранилась; илл. см. т. 5, табл. II) и св. Софии (8 в., росписи 13 в.). В числе тур. памятников - мечети (Ешиль-джами, т. е. "Зелёная мечеть", 1379-93; Кутбедлина-паши, 14 в.), имарет Нилуфер Хатун (1389), медресе Сулеймана-паши [1336 (?)], мавзолей Хайраддина-паши (1379).

Лит.: Otto-Dorn К., Das islamische Iznik, В., 1941.

ИЗНОС, изменение размеров, формы, массы или состояния поверхности изделия вследствие разрушения (изнашивания) микрообъёмов поверхностного слоя изделия при трении.

И. деталей машин, элементов строит, конструкций (напр., ступеней лестниц) или предметов, одежды и др. зависит от условий трения, свойств материала и конструкции изделия. И. можно рассматривать как механич. процесс, осложнённый действием физич. и химич. факторов, вызывающих снижение прочности микрообъёмов поверхностного слоя. По условиям внешнего воздействия на поверхностный слой различают И.: абразивный, кавитационный, эрозионный и др. И. приводит к снижению функциональных качеств изделий н к потере их потребительской ценности. Увеличению износостойкости изделий способствуют как применение материалов с высокой износостойкостью, так и конструктивные решения, обеспечивающие компенсацию И., резервирование износостойкости и пр., общее улучшение условий трения (применение высококачественных смазочных материалов, защиты от абразивного воздействия и пр.).

Лит.: Хрущев М. М., Бабичев М. А., Исследования изнашивания металлов, М., 1960; Крагельский И. В., Трение и износ, М., 1968; ТененбаумМ. М., Износостойкость конструкционных материалов и деталей машин при абразивном изнашивании, М., 1966. М. М. Тененбаум.

ИЗНОСОСТОЙКОСТЬ, сопротивление материалов изнашиванию (см. Износ). И. деталей оценивается при испытаниях на стенде или в эксплуатац. условиях по длительности работы подвергаемых испытаниям материалов или изделий до заранее заданного или предельного значения износа. И. материалов определяется как их условная технич. характеристика при испытании на спец. лабораторных машинах, обеспечивающих моделирование реальных процессов изнашивания.

Лит. см. при ст. Износ.

ИЗО... (от греч. isos - равный, одинаковый, подобный), часть сложных слов, обозначающая равенство, подобие по форме или назначению (напр., изолинии, изомерия, изотопы, изоморфизм).

ИЗОАМИЛАЦЕТАТ, сложный эфир уксусной кислоты и изоамилового спирта, (СН₃)₂СНСН₂СН₂ОСОСН₃; см. в ст. Амилацетат и изоамилацетат.

ИЗОАМИЛОВЫЙ СПИРТ, одноатомный спирт, (СНз)₂СНСН₂СН₂ОН; см. в ст. Амиловые спирты.

ИЗОАНТЫ (от изо... и греч. dnthos - цветок, цветение), изофены, отображающие одновременность зацветания к.-л. растения (вишни, сирени, ржи и т. д.). Растения тонко реагируют на изменения внешних условий, особенно темп-ры воздуха и почвы, поэтому И. наглядно показывают, напр., продвижение в тот или иной год весны; имеют практич. значение для сел. и лесного х-ва.

ИЗОБАРА (от изо... и греч. baros - тяжесть, вес), линия на диаграмме состояния, изображающая процесс, проходящий при постоянном давлении (изобарный процесс). Ур-ние И. идеального газа пТ = const, где п - число частиц в единице объёма, Т - темп-ра.

ИЗОБАРИЧЕСКИЕ ПОВЕРХНОСТИ, поверхности равного давления воздуха в атмосфере. Взаимное расположение И. п. даёт представление о пространственном распределении давления воздуха. В циклоне, т. е. области пониженного давления, И. п. представляет собой вогнутую поверхность, а в антициклоне, т. е. области повышенного давления,- выпуклую (рис.). Наклон И. п. определяет скорость ветра: чем больше наклон

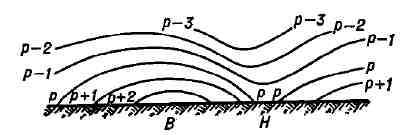

Вертикальный разрез изобарических поверхностей над циклоном (Н) и антициклоном (В). Поверхности проведены через равные интервалы давления р.

И. п., тем больше, при прочих равных условиях, скорость ветра. Пересечение И. п. горизонт, плоскостью (уровнем моря и др. поверхностями уровня) даёт изобары.

ИЗОБАРНЫЙ ПРОЦЕСС, процесс, происходящий в физич. системе при постоянном внешнем давлении. Простейшие примеры И. п.- нагревание воды в открытом сосуде, расширение газа в цилиндре со свободно ходящим поршнем. В обоих случаях давление равно атмосферному. Объём идеального газа при И. п. пропорционален темп-ре (Гей-Люссака закон). Теплоёмкость системы в И. п. больше, чем в изохорном процессе (при постоянном объёме), т. к. при И. п. система за счёт подведённого к ней количества теплоты не только нагревается, но и совершает работу. Работа, совершаемая идеальным газом при И. п., равна рдельта(V), где р - давление, дельта(V)- изменение объёма.

ИЗОБАРЫ (от изо... и греч. baros - тяжесть, вес), изолинии атм. давления. Чаще всего составляются карты И. для среднего многолетнего месячного давления, среднего давления любого периода времени или давления на определённый момент времени. Для исключения влияния разностей высот отд. станций измеренное на них давление перед проведением И. приводится по барометрич. формуле к уровню моря или к др. стандартному уровню (И. на высотных картах погоды).

ИЗОБАРЫ, атомы различных химических элементов с одинаковым массовым числом А. Ядра И. содержат равное число нуклонов, но различные числа протонов Z и нейтронов N. Напр., атомы ¹⁰₄Ве, ¹⁰₅Ве, ¹⁰₆С представляют собой три И. с А = 10. Массы И. с одним и тем же А несколько отличаются друг от друга, что связано с различием в энергиях связи их ядер. И. с наименьшими массами устойчивы относительно бета-распада, более тяжёлые - неустойчивы. Тяжёлый И. с избытком протонов испытывает позитронный (бета-распад или К-за-хват, а с избытком нейтронов - электронный (бета-распад. Частный случай И.- зеркальные ядра (встречающиеся среди лёгких ядер), к-рые получаются заменой протонов на нейтроны и нейтронов на протоны, напр. ¹⁰₆С и ¹⁰₄B6 или ⁷₈Li₄ и ⁷₄Be₃ (см. Ядро атомное, Изотопы).

ИЗОБАТЫ (от изо... и греч. bathos - глубина), изолинии глубин водоёмов. Отсчёт глубин на морях без приливов производится от среднего уровня моря, на морях с приливами - от наименьшего уровня наибольшего (сизигийного) отлива, на озёрах и реках - от условного нуля футштока или от репера.

ИЗОБИЛЬНЫЙ, город (до 1965- с. Изобильное), центр Изобиль-ненского р-на Ставропольского края РСФСР. Ж.-д. станция (Изобильная) в 65 км к С.-З. от г. Ставрополя. 23 тыс. жит. (1970). 3-ды: ремонтно-механич., сахарный, консервный, мас-лосыродельный, железобетонных изделий, мясоптицекомбинат.

ИЗОБРАЖЕНИЕ ОПТИЧЕСКОЕ, картина, получаемая в результате действия оптической системы на лучи, испускаемые объектом, и воспроизводящая контуры и детали объекта. Практич. использование И. о. часто связано с изменением масштаба изображений предметов и их проектированием на поверхность (киноэкран, фотоплёнку, фотокатод и т. д.). Основой зрительного восприятия предмета является его И. о., спроектированное на сетчатку глаза.

Макс, соответствие изображения объекту достигается, когда каждая его точка изображается точкой. Иными словами, после всех преломлений и отражений в оптич. системе лучи, испущенные светящейся точкой, должны пересечься в одной точке. Однако это возможно не при любом расположении объекта относительно системы. В случае, напр., систем, обладающих осью симметрии (оптической осью), можно получить точечные И. о. лишь тех точек, к-рые находятся на небольшом угловом удалении от оси, в т. н. параксиальной области. Применение законов геометрической оптики позволяет определить положение И. о. любой точки из параксиальной области; для этого достаточно знать, где расположены кардинальные точки системы.

Совокупность точек, И. о. к-рых можно получить с помощью оптич. системы, образует пространство объектов, а совокупность точечных изображений этих точек - пространство изображений.

И. о. разделяют на действительные и мнимые. Первые создаются сходящимися пучками лучей в точках их пересечения. Поместив в плоскости пересечения лучей экран или фотоплёнку, можно наблюдать на них действительное И. о. В др. случаях лучи, выходящие из оптич. системы, расходятся, но если их мысленно продолжить в противоположную сторону, они пересекутся в одной точке. Эту точку наз. мнимым изображением точки-объекта; она не соответствует пересечению реальных лучей, поэтому мнимое И. о. невозможно получить на экране или зафиксировать на фотоплёнке. Однако мнимое И. о. способно играть роль объекта по отношению к др. оптич. системе (напр., глазу или собирающей линзе), к-рая преобразует его в действительное.

Оптич. объект представляет собой совокупность светящихся собственным или отражённым светом точек. Зная, как оптич. система изображает каждую точку, легко построить и изображение объекта в целом.

И. о. действительных объектов в плоских зеркалах - всегда мнимые (рис. а); в вогнутых зеркалах и собирающих линзах они могут быть как действительными, так и мнимыми в зависимости от удаления объектов от зеркала или линзы (рис. в, г). Выпуклые зеркала и рассеивающие линзы дают только мнимые И. о. действительных объектов (рис. б, д). Положение и размеры И. о. зависят от характеристик оптич.. системы и расстояния между нею и объектом (см. Увеличение оптическое). Лишь в случае плоского зеркала И. о. по величине всегда равно объекту.

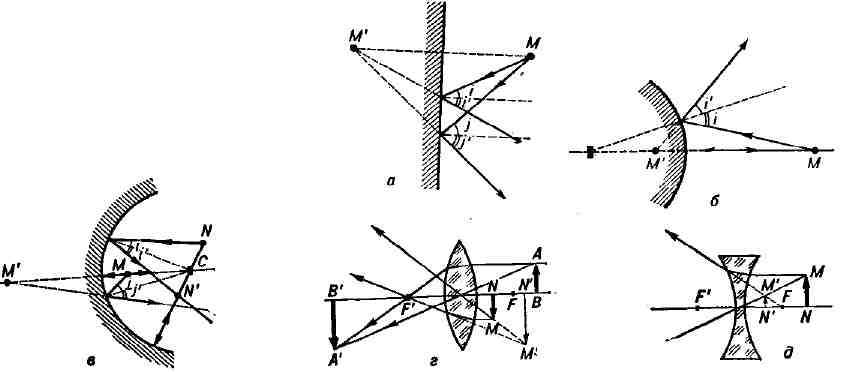

Образование оптических изображений: о - мнимого изображения М' точки М в плоском зеркале; б - мнимого изображения М' точки М в выпуклом сферическом зеркале; в - мнимого изображения М' точки М и действительного изображения N' точки N в вогнутом сферическом зеркале: г - действительного А' В' и мнимого M'N' изображений предметов АВ и MN в собирающей линзе; д - мнимого изображения M'N' предмета MN в рассеивающей линзе; i, j - углы падения лучей; i', j' -углы отражения; С- центры сфер; F, F'-фокусы линз.

Если точка-объект находится не в параксиальной области, то исходящие из неё и прошедшие через оптич. систему лучи не собираются в одну точку, а пересекают плоскость изображения в разных точках, образуя аберрационное пятно (см. Аберрации оптических систем); размеры этого пятна зависят от положения точки-объекта и конструкции системы. Безаберрационными (идеальными) оптич. системами, дающими точечное изображение точки, являются только плоские зеркала. При конструировании оптич. систем аберрации исправляют, т. е. добиваются, чтобы аберрационные пятна рассеяния не ухудшали в заметной степени картины изображения; однако полное уничтожение аберраций невозможно.

Следует отметить, что сказанное выше строго справедливо лишь в рамках гео-метрич. оптики, к-рая является хотя и достаточно удовлетворительным во многих случаях, но всё-таки лишь приближённым способом описания явлений, происходящих в оптич. системах. Только в геометрия, оптике, где отвлекаются от волновой природы света и, в частности, не учитывают явления дифракции света, И. о. светящейся точки можно считать точечным. Более детальное рассмотрение микроструктуры И. о., принимающее ьо внимание волновую природу света, показывает, что изображение точки даже в идеальной (безаберрационной) системе представляет собой не точку, а сложную дифракционную картину (подробнее об этом см. в ст. Разрешающая, способность оптических приборов).

Для оценки качества И. о., получившей большое значение в связи с развитием фотографич., телевизионных и пр. методов, существенно распределение плотности световой энергии в изображении. С этой целью используют особую характеристику - контраст

где Еmin и Еmах - наименьшее и наибольшее значения освещённости в И. о. стандартного тест-объекта; за такой объект обычно принимают решётку, яркость к-рой меняется по синусоидальному закону с частотой R (число периодов решётки на мм). К зависит от К и направления штрихов решётки. Функция к(R) наз. частотно-контрастной характеристикой. В идеальных системах k равен нулю при R = 2A'/лямбда и более, где А' - числовая апертура системы в пространстве изображений, X - длина волны света. Чем меньше k при заданной R, тем хуже качество И. о. в данной системе.

Лит.: Тудоровский А. И., Теория оптических приборов, 2 изд., [ч.] 1, М.- Л., 1948, гл. S, 10, 14; Слюсарев Г. Г., Методы расчета оптических систем, 2 изд., Л., 1969. Г. Г. Слюсарев.

ИЗОБРАЗИТЕЛЬНЫЕ ИСКУССТВА, раздел искусств пластических, объединяющий живопись, скульптуру, графику, фотоискусство. В отличие от неизобра-зит. видов пластин, иск-в, И. и. отражают действительность в наглядных образах, легко узнаваемых формах самой действительности. В зависимости от специфики различные виды И. и. воспроизводят такие визуально воспринимаемые, объективно существующие качества реального мира, как объём, цвет, пространство, а также материальную форму предметов и световоздушяую среду, ощущения движения и изменения; при этом тенденция к чувств, конкретности изображения может переходить в иллюзионизм. Однако И. и. отражают не только то, что доступно непосредств. зрительному восприятию; мн. произведения содержат временное развитие событий, определённую фабулу, развёрнутое повествование, динамич. действие, что расширяет возможности И. и. в духовном освоении мира; И. и. могут также раскрывать духовный облик человека, характер его взаимоотношений с др. людьми, передавать эмоциональное и психологнч. содержание изображённой ситуации. С разной степенью иллюзорности и условности И. и. дают в своей совокупности многогранную, целостную картину реальной действительности, жизни людей и природы во всём богатстве её индивидуальных проявлений, а нередко и наглядное воплощение не существующих в реальности образов, являющихся плодом человеческой фантазии. Не только чувств, облик эпохи, но и её духовная сущность, актуальные политич., филос., эстетич. и этич. идеи становятся содержанием И. и.

Эстетически осваивая различные стороны действительности, будучи одной из форм познания мира, И. и. играют важную роль в социальной жизни. Постигая смысл происходящих в ней процессов, оценивая их, формируя общественно-эсте-тич. идеалы эпохи, И. и. становятся мощным средством идейного воспитания общества.

Наглядность образа в И. и. позволяет художнику с большой степенью непосредственности выразить и внушить зрителю своё отношение к тому или иному явлению жизни. Поэтому с первых шагов развития классового общества правящие классы стремятся использовать И. и, как идеология, оружие, как средство утверждения в массовом сознании определённой системы взглядов.

С ростом самосознания трудящихся масс и оформлением их особрго мировоззрения И. и. приобретают всё большее значение как форма выражения общенар. идеалов и социального протеста. Борьба идейных тенденций в сфере И. и. принимает особенно острый характер в период развитого капитализма, а в совр. условиях становится частью общей идеологич. борьбы двух систем - социалистической и капиталистической.

ИЗОБРАЗИТЕЛЬНЫЕ СЛОВА (звукоизобразительные, ономатопоэтические), слова, в к-рых звучание частично предопределено значением слова. Различаются звукоподражательные слова, использующие звуки, акустически напоминающие обозначаемое явление (рус. "будь-будь", "ку-ку", осет. тъаепп - "хлоп, бац", канури ndim-dim - о глухом, гулком стуке и т. д.), звукоо6разные (идеофони ч.) слова, в к-рых звук создаёт образное впечатление о форме предметов, их движении, расположении в пространстве, качествах и пр. на основе ассоциаций между звуками и незвуковыми явлениями (движением, формой и пр.), напр, в ни-лотском языке ланго bim-bim - "тол-стый-претолстый>, чуваш, йалт-йалт - о мелькании отдалённой молнии, япон. буру-буру - о дрожании, эве (Африка) baro-bafo - о походке живого подвижного человека маленького роста, boho-bo-ho - о походке полного, тяжело ступающего человека, wudo-wudo-о небрежной походке.

Особенно много И. с. в алтайских, корейском, африканских и мн. др. языках агглютинативного и корнеизолирующего строя, а также в японском, иранских и др. языках. Наряду с этим существуют морфологически оформленные слова, производные от И. с.,- слова со звукоподражательными и идеофонич. корнями (рус. "булькать", турецкие глаголы на -da).

Лит.: Поливанов Е. Д., По поводу "звуковых жестов" японского языка, в его кв.: Статьи по общему языкознанию, М.Д968; Газов-Гинзберг А. М., Был ли язык изобразителен в своих истоках?, М., 1965; Журковскин Б. В., Идеофоны: сопоставительный анализ (На материале некоторых языков Африки и Евразии), М., 1968; Шагдаров Л. Ш., Изобразительные слова в современном бурятском языке, Улан-Удэ, 1962; Samarin W. J., Perspectives on African ideophones, "African Studies", 1965, v. 24; Thun N., Reduplicative words in English, Uppsala, 1963.

.Е. А. Поцелуевский.

ИЗОБРАЗИТЕЛЬНЫХ ИСКУССТВ МУЗЕЙ имени А. С. Пушкина в Москве, второе в СССР по значению (после Эрмитажа в Ленинграде) собрание произведений зарубежного иск-ва с древнейших времён до наших дней. Открыт в 1912. Вырос из основанного в сер. 19 в. "Кабинета изящных искусств" Моск. ун-та. По инициативе проф. И. В. Цветаева кабинет был превращён в музей слепков при ун-те (в его ведении находился до 1923). На собранные частные и обществ, средства было построено здание музея (1898-1912, арх. Р. И. Клейн) и закуплены много-числ. слепки и копии (нек-рые из них сделаны по заказу музея н имеют уникальный характер) выдающихся произведений иск-ва; в музей поступили также всемирно известная коллекция памятников Др. Египта, собранная египтологом В. С. Голенищевым, небольшое число подлинников зап.-европ. живописи, собрание античных ваз,монет и медалей. В сов. время И-и. м. пополнился произв. иск-ва из быв. Румянцевского музея, Эрмитажа, Третьяковской гал. (картины зап.-европ. художников из коллекции П. М. и С. М. Третьяковых), ряда частных собраний. В реорганизации И. и. м. и превращении его в один из значит, художеств, музеев и н.-и. центров большую роль сыграли крупные сов. искусствоведы Н. И. Романов, В. Н. Лазарев, Б. Р. Вяппер. И. и. м. хранит памятники иск-ва Др. Востока и Др. Греции (в т. ч. произв. иск-ва из урартской крепости Эребуни на терр. совр. Армении я антич. городов Сев. Причерноморья, найденные гл. обр. в результате археол. раскопок, к-рые проводит музей), Др. Рима, Византии, стран Зап. Европы. Картинная галерея И. и. м. располагает большим собранием произв. голл. и флам. живописцев 17 в. (в т. ч. произв. Рембрандта, Я. ван Рёйсдала, Г. Терборха, А. Бейере-на, А. ван Остаде, Я. Иорданса, ф. Сней-дерса, П. П. Рубенса, А. ван Дейка); хорошо представлена франц. живопись 17-19 вв. (в т. ч. произв. Н. Пуссена, К. Лоррена, А. Ватто, Ф. Буше, Ж. Л. Давида, К. Коро, Г. Курбе). В И. и. м. - одно из самых богатых в мире собраний живописи барбизонской школы. Получив в 1948 значит, часть коллекций быв. Музея нового зап. иск-ва, И. и. м. стал обладателем одного из лучших в мире собраний картин франц. импрессионистов (см. Импрессионизм), а также П. Сезанна, П. Гогена, В. ван Гога, А. Матисса, П. Пикассо. В Отделе гравюры и рисунка И. и. м. ок. 350 тыс. произв. (1971) зарубежной и отечеств, графики, в т. ч. одно из самых значит, собраний сов. графики. И. и. м. ведёт большую н.-и. и научно-популяризаторскую работу, устраивает выставки произв. иск-ва из сов. и зарубежных музеев. При И. и. м. - крупная реставрационная мастерская.

Лит.: Государственный музей изобразительных искусств имени А. С. Пушкина. Каталог картинной галереи. Живопись. Скульптура, М., 1961; 50 лет Государственному музею изобразительных искусств имени А. С. Пушкина. Сборник статей, М., 1962. В. М. Петюшенко.

ИЗОБРАЗИТЕЛЬНЫХ ИСКУССТВ МУЗЕЙ (Orszagos Szepmiiveszeti Museum) в Будапеште, крупнейшее в Венгрии собрание произведений зарубежного изобразительного искусства. Осн. в 1896 (здание музея построено в нео-классич. стиле в 1900-06, арх. А. Ши-кеданц и Ф. Херцог). В коллекции музея, основу к-рой составили крупные частные собрания, в т. ч. собрание Эстер-хази, представлены памятники др.-егип., антич., визант., старого венг. иск-ва (до кон. 18 в.), уникальная коллекция ев-роп. графики 15-20 вв. (в т. ч. рисунки Леонардо да Винчи, А. Дюрера, Рембрандта, Я. ван Рёйсдала, А. Ватто и др.), произведения живописи и скульптуры европ. мастеров 13-20 вв. (в т. ч. картины Эль Греко, Д. Веласкеса, Ф. Гойи, Л. Кранаха, Джентиле Беллини, Джорджоне, ср.-век. скульптура). Музей издаёт "Бюллетень" ("Szepmuveszeti Мп-zeum kozlemenyei"; выходит с 1947 2 раза в год на венгерском и французском языках).

Лит.: Путеводитель по Музею изящных искусств, Будапешт, 1965; Р i g 1 е г А., A Regi keptar katalogusa (Orszagos Szepmuveszeti Miizeum), kot. 1-2, Bdpst, 1951; Katalog der Galerie alter Meister (Museum der bildenden Kiinste), Bd 1-2, Bdpst, 1967.

"ИЗОБРЕТАТЕЛЬ И РАЦИОНАЛИЗАТОР", ежемесячный научно-популярный иллюстрированный журнал, орган Всесоюзного об-ва изобретателей и рационализаторов. Издаётся в Москве с 1929. В 1929-38 выходил под назв. "Изобретатель", в 1938-56 не издавался, в 1956- 1958 наз. "Изобретательство в СССР", с 1958-"И. и р.". Публикует творческие решения актуальных задач технич. прогресса, правовые и экономич. консультации. Тираж (1972) 400 тыс. экз.

ИЗОБРЕТАТЕЛЬСКОЕ ПРАВО, часть социалистич. права, регламентирующая отношения, связанные с технич. творчеством. Основы сов. И. п. заложены декретом СНК РСФСР от 30 июня 1919 "Положение об изобретениях", установившим охрану изобретений на социалистич. началах.

Регулирование отношений, возникающих в связи с открытиями, изобретениями и рационализаторскими предложениями, отнесено в СССР к компетенции Союза ССР. Осн. принципы И. п. определены Основами гражданского законодательства Союза ССР и союзных республик 1961, отд. нормы И. п. содержатся в др. зако-нодат. актах, в т. ч. в Указах Президиума Верховного Совета СССР. Развёрнутая регламентация отношений в области изобретательства дана в Положении об открытиях , изобретениях и рационализаторских предложениях 1959 (с изменениями и дополнениями 1962), утверждённом Сов. Мин. СССР. Сов. Мин. СССР издаёт акты по отд. вопросам И. п. Наибольшее значение среди ведомств, актов в области И. п. имеют указания и разъяснения Комитета по делам изобретений и открытий при Сов. Мин. СССР, являющиеся обязательными для всех министерств, ведомств, предприятий и организаций независимо от их ведомственной подчинённости. Право издания нормативных актов по нек-рым вопросам И. п. предоставлено союзным республикам (напр., о праве изобретателей и рационализаторов на дополнительную жилую площадь). Нормы сов. И. п. призваны содействовать максимально быстрому и широкому использованию технич. новинок в интересах всего общества и обеспечению материального и морального стимулирования творцов новой техники. Эти нормы распространяются не только на изобретения, но и на рационализаторские предложения, к числу к-рых в ряде социалистич. стран относятся как технич., так и организационные предложения (в отд. социалистич. странах, в т. ч. в СССР, введена также правовая охрана открытий).

Для И. п. важнейшее значение имеют нормы, определяющие требования, предъявляемые к изобретениям и рационализаторским предложениям (признаки этих объектов), порядок их оформления и квалификации. Другая важная группа норм устанавливает правовой режим этих объектов. Правовой режим изобретений (в т. ч. порядок их использования) различается в зависимости от системы их охраны, к-рая закрепляется путём выдачи авторского свидетельства или патента. На рационализаторские предложения распространяется правовой режим, установленный для изобретений, защищённых авторскими свидетельствами (с нек-рыми изъятиями).

Важное место в И. п. занимают также нормы, направленные на закрепление за авторами изобретений и рационализаторских предложений ряда имуществ. и неимуществ. прав. Изобретатели по своему выбору могут требовать выдачи авторского свидетельства или патента; изобретателям и рационализаторам принадлежит право авторства, т. е. право считаться автором созданного им предложения, квалифицированного в установленном порядке, о чём указывается в авторском свидетельстве, патенте или удостоверении на рационализаторское предложение. Авторам принятых к внедрению изобретений и рационализаторских предложений предоставляется и ряд других прав и льгот. Осн. имуществ. правом является право на вознаграждение; к нему примыкает право на извещение о начале внедрения и на ознакомление с материалами расчёта вознаграждения, в частности расчёта экономии. Если в связи с внедрением изобретения или рационализаторского предложения изменены технич. нормы и расценки, автору предложения сохраняются прежние нормы и расценки в течение 6 месяцев со дня

начала внедрения. Вознаграждение в сумме до 1 тыс. руб. не облагается подоходным налогом. По искам о защите их прав изобретатели и рационализаторы освобождаются от судебных расходов. Изобретатели и рационализаторы имеют право на помощь в разработке и оформлении их предложений (предоставление материальных ресурсов, экспериментальной базы, консультации и т. п.), на участие во внедрении своего предложения как по месту своей работы, так и в др. организациях. Помощь в оформлении изобретений работающим авторам оказывается по месту их работы, не работающим - местными органами Всесоюзного общества изобретателей и рационализаторов (ВОИР).

При прочих равных условиях изобретатели имеют преимуществ, право занимать должности науч. работников в н.-и. ин-тах и на опытных предприятиях. Авторам внедрённых изобретений, содержащих решение крупной науч. или нар.-хоз. проблемы, её части или отд. вопросов, может быть присвоена учёная степень кандидата наук, а изобретателям, широко известным своими выдающимися изобретениями, в виде особого исключения - присуждена учёная степень доктора наук без защиты диссертации. Авторам ценных изобретений и рационализаторских предложений предоставляется право на дополнительную жилую площадь наравне с науч. работниками. По требованию изобретателя изобретению Комитет может присвоить имя изобретателя или спец. название по его указанию. О всех внедрённых изобретениях и рационализаторских предложениях и о выплаченном за них вознаграждении делается отметка в трудовой книжке изобретателя. В нек-рых союзных республиках учреждено почётное звание заслуженного изобретателя и заслуженного рационализатора (см. в ст. Звания почётные).

Лицам, содействовавшим внедрению изобретений и рационализаторских предложений, проявившим инициативу в их использовании в порядке обмена опытом или заимствования из литературы, а также участвовавшим в патентно-лицензионной работе, могут быть выплачены премии.

И. п. включает также нормы, определяющие: порядок гос. руководства изобретательством и рационализацией; проведение организационно-массовой работы в этой области; порядок защиты гос. интересов в области изобретений за границей; систему информации об изобретательских мероприятиях и др. См. также Патентное право. В. А. Дозорцсв.

ИЗОБРЕТАТЕЛЬСТВО, творческий процесс, приводящий к новому решению задачи в любой области техники, культуры, здравоохранения или обороны, дающий положительный эффект.

В странах социализма И.- также одна из важных форм непосредственного участия трудящихся в технич. прогрессе и совершенствовании произ-ва. В этих странах создаются наиболее благоприятные условия для широкого использования в нар. х-ве новых технич. решений и обеспечивается моральное и материальное стимулирование изобретателей и рационализаторов .

Первым законодательным актом о сов. И. был декрет СНК РСФСР "Положение об изобретениях", подписанный В. И. Лениным 30 июня 1919. Положения, изложенные в декрете, явились основой для совершенствования всего последующего законодательства по И. (см. Изобретение, Изобретательское право). 26 окт. 1930 ЦК ВКП(б) принял пост, о массовом изобретательстве, в котором указывалось, что организация и использование массового И. должны стать делом хоз., профсоюзных, комсомольских и парт, орг-ций, намечались мероприятия, направленные на устранение недостатков и обеспечение дальнейшего развития массового И.

С 1956 руководство делом развития И. в СССР и внедрения в нар. х-во изобретений и открытий возложено на Комитет по делам изобретений и открытий при Сов. Мин. СССР. Всесоюзный н.-и. ин-т гос. патентной экспертизы (ВНИИГПЭ), подведомственный комитету, проводит гос. науч. экспертизу заявок на предполагаемые изобретения, определяет новизну я полезность технич. решения, т. е. признаёт его изобретением, к-рое вносится комитетом в государственный Реестр изобретений СССР. Сведения об изобретениях, зарегистрированных в гос. Реестре, публикуются в бюллетене*Открытия, изобретения, промышленные образцы, товарные знаки". Вопросам И. посвящён также журнал "Вопросы изобретательства".

Науч. разработкой в организацией патентной информации в СССР, а также проведением технико-экономич. исследований в области изобретательства занимается Центр, н.-и. ин-т патентной информации и технико-экономич. исследований (ЦНИИПИ), также подведомственный комитету. Хранение и си-сгематич. пополнение патентных фондов осуществляет Всесоюзная патентно-тех-нич. библиотека (ВПТБ).

В СССР И. носит плановый характер: разрабатываются перспективные и текущие тематич. планы его развития, проводятся технич. конкурсы, организуется широкая информация об изобретениях, рационализаторских предложениях и т. д.

Спецификой СССР является массовость И., что определяет его большое значение в ускорении научно-технич. прогресса. В 1924 в гос. Реестр было внесено 1818 изобретений, за 1-ю пятилетку (1929-32) - 19 393 изобретения, за 8-ю пятилетку (1966-70) - 125 866, а за 1970-32 -466 изобретений. Массовое И. включает не только изобретения, но и рационализаторские предложения (см. таблицу).

Изобретательство и рационализация в народном хозяйстве СССР
	1960	1965	1970
Число изобретателей и рационализаторов, подавших предложения, тыс.	2431	2935	3659
Количество постудивших предложений, тыс.	3987	4076	4591
Количество внедрённых в производство изобретений и рационализаторских предложений, тыс.	2536	2841	3414

В развитии массового И. в СССР большую роль играют профсоюзы. По реше-нию Президиума ВЦСПС в 1958 созда-

но Всесоюзное общество изобретателей и рационализаторов (ВОИР). Комитет по делам изобретений и открытий при участии ВОИР и научно-технич. об-в осуществляет контроль за внедрением и реализацией предложений, защищённых авторскими свидетельствами. Осн. функции по организации И, выполняют предприятия, министерства, ведомства, где создаются отделы или бюро по И. и рационализации.

В зарубежных социалистич. странах И. также носит массовый характер. В министерствах, ведомствах, производств, объединениях, на предприятиях и в организациях этих стран созданы отделы (бюро) по И. и рационализации. Имеются и центр, ведомства по И. (напр., Ин-т по изобретениям и рационализаторским предложениям в Болгарии, Ведомство по делам патентов и изобретений в ГДР).

В капиталистич. странах И, служит интересам монополий. Гос. органами, проводящими патентную экспертизу и регистрирующими изобретения, являются центр, патентные ведомства (напр., Патентное бюро в США, Национальный ин-т по охране пром. собственности во Франции). В капиталистич. фирмах имеются патентные бюро, охраняющие интересы соответствующих фирм в области изобретений. В качестве владельцев патентов, как правило, выступают не изобретатели, а капиталистич. фирмы и корпорации, скупающие патенты. К нач. 70-х гг. в капиталистич. странах ежегодно выдавалось ок. 350 тыс. патентов на изобретения, в т. ч. в США ок. 70 тыс., в Великобритании 40 тыс., во Франции 35 тыс., в Японии 30 тыс. См. также Латентное право.

Ю. Е. Максарев.

ИЗОБРЕТЕНИЕ, в широком смысле слова - новое технич. решение задачи, поднимающее существующий уровень техники. В узком смысле И.- технич. решение, признаваемое в качестве И. гос-вом и охраняемое им в соответствии с действующим в каждой стране законодательством. В гос-вах, где установлена законодат. охрана И., определяются признаки, к-рым должно отвечать предложение для признания его И. Как правило, это технич. решение задачи, отличающееся существенной новизной (в некоторых странах дополнительно предъявляется требование полезности или прогрессивности И.). Решаемая задача должна иметь не познавательный, а утилитарный характер, быть связанной с удовлетворением практич. потребности. Поэтому науч. положения, в частности открытия, И. не признаются. Не признаются И. неосуществимые и ошибочные предложения (напр., о создании вечного двигателя). И. должно содержать принципиальное решение задачи, а не конкретную форму её осуществления (конкретное изделие или тех-нологич. процесс). Кроме того, для признания предложения И. должна существовать возможность неоднократного его воспроизведения. Под решением технич. характера понимается предложение, относящееся к устройствам (в т.ч. схемам), способам (технологии), веществам. Однако в ряде стран, в т. ч. и в СССР, в силу прямого указания закона И. признаются и решения не технич. характера (способ лечения болезни, штаммы продуценты веществ и т. п.). Нек-рые законы, напротив, исключают признание И. отдельных технич. решений (напр., веществ, получаемых хим. путём).

Новизна проверяется на дату приоритета - первенства И. (в большинстве случаев - дату поступления заявки на изобретение в ведомство по изобретательству), как правило, по источникам, доступным для общего ознакомления: ранее выданным авторским свидетельствам и патентам, отечеств, и иностр. литературе, данным о применении, экспонатам, демонстрируемым на выставках, публичным выступлениям и т. п. Предложение не признаётся И., если имеется более ранняя заявка на аналогичное И., поданная в той же стране. В большинстве стран применяется система определения мировой (абсолютной) новизны, в нек-рых странах устанавливается локальная новизна (по сведениям , известным в данной стране на дату подачи заявки). Критерием существенности новизны ["изобретательского у ровня" (шага)] является неожиданность (неочевидность) решения или получаемого при его помощи эффекта для специалистов в данной области техники. Под полезностью И., как правило, имеют в виду возможную целесообразность применения решения сразу или в будущем, после возникновения необходимых условий.

Гос. признание предложения в качестве И. производится в случае подачи в установленном порядке определённых документов (заявки) особому органу - ведомству по изобретательству, к-рое выдаёт изобретателю охранный документ - авторское свидетельство или патент.

В СССР признаки И. и порядок его квалификации определяются Положением об открытиях, изобретениях и рационализаторских предложениях 1959 (с изменениями и дополнениями от 1962). Гос. экспертиза заявок на изобретения, выдача авторских свидетельств и патентов производятся Комитетом по делам изобретений и открытий при Сов. Мин. СССР.

В. А. Дозорцев.

ИЗОБРЕТЕНИЙ КЛАССИФИКАЦИЯ, распределение изобретений по группам в соответствия с принятой системой. И.к. нередко не совсем точно наз, патентной классификацией, хотя классифицируются не патенты, а технич. решения (изобретения), а патенты (свидетельства) выдаются не только на изобретения, но и на полезные модели, пром. образцы, новые сорта растений и т. д. Перечень групп (рубрик) с указанием соответствующих индексов наз. указателем классов (рубрик) изобретений. Разработка нац. И. к. началась ещё в 18 в. одновременно с введением правовой охраны изобретений; наиболее известны амер., нем., англ., японская, австралийская, кубинская и другие И.к.

В 1968 была закончена разработка Междунар. патентной классификации (МПК), состоящей из 115 классов и 50 тыс. рубрик. В соответствии со Страсбургской конвенцией 1971 эта классификация используется в большинстве про-мышленно развитых стран для индексирования описаний изобретений; ежегодное число документов текущей регистрации, индексируемых по этой И. к., достигло в 1971 400 тыс. С 1970 эта классификация применяется в СССР в качестве гос. классификации изобретений (офиц. назв.- Междунар. классификация изобретений). Кроме И. к., известны классификации пром. образцов и товарных знаков.

ИЗОБУТАН, углеводород, C₄H₁₀, структурный изомер бутана.

ИЗОБУТИЛЕН, изобутен, ненасыщенный углеводород, (СН₃)₂С = СН₂; бесцветный газ, t_кип-6,9 °С, плотность 0,6266 г/с-м³ (-6,6 °С), n_D^-25 1,3814. В пром-стй И. получают дегидрированием изооутана на окисных катализаторах (напр., Сr₂О₃ на Аl₂О₃) при 500-600 °С или дегидратацией изобутилового спирта. Способность И. полимеризоваться и сополимеризоваться используют в производстве полиизобутилена и бутилкау-чука. И. применяют также для алкили-рования ароматич. соединений и изобутана с целью получения изооктана.

ИЗОГАЛИНЫ (от изо... и греч. hals - соль), изолинии солёности вод.

ИЗОГАМИЯ (от изо... и греч. gamos - брак), тип полового процесса, при котором сливающиеся (копулирующие) гаметы не различаются морфологически. И. широко распространена у водорослей, а также у йизших грибов и у мн. простейших (корненожки, радиолярии, низшие грегарины), но отсутствует у многоклеточных животных. При И. копулируют гаметы, различающиеся биохимия, и физиологич. свойствами. Ср. Анизогамия, Гетерогамия.

ИЗОГЕНЕРАТНЫЕ (Isogenerataephy_: сеае), крупная группа бурых водорослей (по одной из систем - класс), включает неск. порядков: эктокарповые, сфацеля-риевые, тилоптеридовые и кутлерие-вые. У большинства И., в отличие от ге-терогенератных, гаметофиты и спорофиты сходны морфологически. Лишь у рода кутлерии они резко различаются. И. участвуют в обрастании подводных частей судов, гидротехнич. сооружений, а также др. водорослей в море. Наиболее широко распространены эктокарповые (могут наносить ущерб плантациям культивируемых водорослей, развиваясь как сорняки) и сфацеляриевые, выращиваемые в небольшом количестве в Японии на корм рыбам.

ИЗОГИЕТЫ (от изо... и греч. hyetos- дождь), изолинии количества осадков за сутки, месяц или год или средние многолетние суммы осадков за месяц или год.

ИЗОГИПСЫ (от изо... и греч. hypsos - высота), изолинии высот относительно уровня моря; то же, что горизонтали.

ИЗОГЛОССА (от изо...и греч. glossa- язык,речь), линия на карте, обозначающая в лингвистической географии границы распространения к.-л. языкового явления (фонетич., морфология., синтак-сич., лексич. и др.). Напр., можно провести И., показывающие распространение в юго-зап. областях РСФСР слова "гомонить" в значении "говорить"; для индо-иран. языков при помощи И. можно выделить территории с употреблением эн-клитич. местоимений в субъектной, объектной или определительной функции. Наряду с общим термином "И." используются также частные - и з о-ф о н а (И., показывающая распространение звука), изосинтагма (И., показывающая распространение синтаксич. явления) и т. п.

ИЗОГОНАЛЬНЫЕ ТРАЕКТОРИИ (от изо... и греч. gonia -угол) данного семейства линий, линии, пересекающие под одним и тем же углом а все линии этого семейства (см. Семейство линий). В частности, если угол а прямой, И. т. наз. ортогональными. Напр., И. т. пучка прямых - логарифмические спирали (рис. 1), ортогональные траектории - окружности (рис. 2).

Рис. 1. Изогональные траектории пучка прямых.

Рис. 2. Ортогональные траектории пучка прямых.

ИЗОГОНЫ (от "изо... и греч. gonia - угол), изолинии ориентации к.-л. физич. величин. В метеорологии И.- линии одинакового направления ветра. В земном магнетизме И.-линии равных значений магнитного склонения. На магнитных картах И. в средних широтах имеют примерно меридиональное направление, за исключением вост. части Азиатского материка, где они имеют замкнутый вид. В высоких широтах И. сходятся к географич. и магнитным полюсам. В астрономии И. солнечного затмения - линии, проходящие через точки земной поверхности, из к-рых прямые, соединяющие центр Солнца с точками контактов начала или конца частного затмения (в этих точках тёмный диск Луны касается солнечного диска в начале и конце затмения), видны с одинаковым (данным) позиционным углом. И. рассчитываются заранее и используются при организации наблюдений солнечных затмений.

ИЗОДИНАМИЯ (от изо... и греч. dynamis - сила, способность), изодинамии закон, возможность замены в рационе одних пищевых веществ другими в эквивалентных в энсргстич. отношении количествах. Понятие И. было введено нем. физиологом М. Рубнером (1883) для обозначения взаимозаменяемости пищевых веществ в соотношениях, соответствующих теплоте их сгорания. Так, 1 г углеводов может заменить 1 г белка (при окислении белков и углеводов в организме освобождается по 17,2 кдж/г, или 4,1 ккал/г); 2,27 г белка соответствуют 1 г жира (при окислении 1 г жира освобождается 39 кдж/г, или 9,3 ккал/г). Однако при замещении одних веществ другими следует соблюдать ряд ограничений, т. к. пищевые вещества должны восполнять не только энергетические, но и пластические затраты организма. Прежде всего это касается белков, содержание к-рых в пище должно быть не ниже определённого уровня (см. Азотистое равновесие, Белковый минимум). Углеводы и жиры могут замещать друг друга в пределах возможностей органов пищеварения. Чрезмерное включение в рацион белков создаёт избыточную нагрузку для печени, где осуществляется их дезаминирование; избыток жира ведёт к образованию недо-окисленных продуктов обмена, что приводит к ацидозу. Осн. веществами, возмещающими энергетич. затраты организма, являются углеводы. Т. о., изодина-мич. замена возможна в отношении веществ, служащих источником энергии, и при достаточном кол-ве белков, витаминов и минеральных веществ в рационе.

ИЗОДИНАМЫ (от изо... и греч. dyna-mis - сила), изолинии полной напряжённости земного магнитного поля или её составляющих. См. также Земной магнетизм, Магнитные карты.

ИЗОДОЗА (от изо... и доза), изодозная кривая (радиобиол.), линия на схеме облучения организма, соединяющая точки облучённого организма, в к-рых поглощены одинаковые дозы ионизирующего излучения. Ряд таких линий позволяет наглядно представить, как в тканях тела по ходу лучей снижается поглощаемая доза. Схемы с И. обычно используют при лучевой терапии злокачественных новообразований, чтобы рассчитать, как подвести к опухоли возможно большую дозу, максимально щадя при этом окружающие ткани.

ИЗОДРОМ (от изо... и греч. dromos - бег), устройство, обеспечивающее гибкую обратную связь в регуляторах. И. представляет собой механизм, состоящий из демпфера, пружины и системы рычагов, либо дифференц. цепь, включённую в обратную связь. Впервые название "изо-дромный" возникло применительно к центробежным регуляторам (рис.), где И. обеспечивает постоянство частоты вращения машины при разных нагрузках. При изменении нагрузки (напр., увеличении) частота вращения двигателя 9 уменьшается, муфта 1 регулятора через золотник 6 приводит в действие сервомотор 7, поршень 8 к-рого опускается, а вместе с ним опускается цилиндр 3 демпфера. Под действием пружины 2 поршень 4 демпфера перемещается вверх относительно цилиндра 3, суммарная длина обратной связи увеличивается, вызывая стойкое смещение заслонки 10, регулирующей подачу топлива (пара) в двигатель, и частота вращения двигателя стабилизируется. Скорость перемещения поршня 4 относительно цилиндра 3 можно регулировать.

Схема изодромного регулятора оборотов: 1 - муфта центробежного регулятора: 2 - пружина изо-дрома; 3 - цилиндр; 4 - поршень; 5 - рычаг; 6 - золотник; 7 - сервомотор; 8 - поршень сервомотора; 9 - двигатель; 10 - заслонка.

Изодромные регуляторы характеризуются временем И., в течение к-рого регулирующий орган под действием изодром-ной составляющей перемещается на 1% своего хода при предварит, пропорциональном перемещении его также на 1 %. В изодромных регуляторах время И. можно устанавливать (настраивать) в пределах от 3 сек до 100 мин.

Лит.: Воронов А.А., Основы теории автоматического управления, ч. 1, М.- Л., 1965; Айзерман М. А., Теория автоматического регулирования, 3 изд., М., 1966. , К. А. Розанов.

ИЗОЗИМЫ, кзоэнзимы, ферменты, различающиеся по строению, но катализирующие одну и ту же реакцию; то же, что изоферменты.

ИЗОИОНИЯ, относит, постоянство ионного состава внутр. среды организма. Одиа из важных физиологии, констант, поддерживаемых на определённом уровне механизмами саморегуляции (см. Гомеостаэ).

ИЗОКЕФАЛИЯ, исокефалия (от изо... и греч. kephale-голова), равноголовие, в рельефах и живописи - расположение голов (иногда разных по величине и по позам фигур) на одном уровне. Распространённая гл. обр. в антич, иск-ве, И. придавала композиция ритмически-декоративную цельность, упорядоченность. Часто встречается также в иск-ве Др. Востока и Возрождения.

ИЗОКЛИНАЛЬНАЯ СКЛАДКА, изоклиналь, складка осадочных горных пород, у к-рой осевая поверхность и крылья имеют наклон в одну и ту же сторону и примерно под одинаковым углом. Образуются в условиях интенсивного бокового сжатия или при оползании под действием силы тяжести. См. также Складчатость горных пород.

ИЗОКЛИНЫ (от изо... и греч. klino - наклоняю), изолинии магнитного наклонения. И. нулевого наклонения (магнитный экватор) проходит вблизи география, экватора. В низких широтах И. приблизительно параллельны магнитному экватору. В высоких широтах они располагаются вокруг магнитных полюсов. См. также Земной магнетизм, Магнитные карты.

ИЗОКОЛЫ (от изо... и греч. kolos - надломленный, увечный), линии равных искажений, используемые при исследовании и при выборе картографич. проекции и иногда наносимые на картах для показа величин искажений. Различают И. частных масштабов, И. площадей и др. Примеры И. см. на рис. к ст. Картографические проекции.

ИЗОЛЕЙЦИН, а-амино-b-метилвалериановая кислота, C₂H₅CH(CH₃)CH(NH₂)COOH, аминокислота, открытая Ф. Эрлихом (1904) в продуктах распада белка фибрина; относится к группе алифатич. моноамннокарбо-новых к-т с разветвлённой углеродной цепью. Содержится в белках в незначит. количестве. Для человека, животных и мн. микроорганизмов И. - незаменимая аминокислота, к-рую необходимо вводить с пищей. Суточная потребность человека в И. ок. 1,5-2 г.

ИЗОЛЕЦИТАЛЬНЫЕ ЯЙЦА, то же, что гомолециталъные яйца.

ИЗОЛИМОННАЯ КИСЛОТА, органическая к-та, относится к трикарбоновым к-там; один из промежуточных субстратов трикарбоновых кислот цикла. В организме образуется в результате ферментативного превращения из лимонной и цисаконитовой к-т. При участии фермента изоцитратдсгидрогепазы И. к. превращается через щавелевоянтарную к-ту в а-кетоглутаровую. В глиоксилатном цикле с помощью фермента изоцитрат-лиазы И. к. расщепляется с образованием янтарной и глиоксиловой к-т.

ИЗОЛИНИИ (от изо...), линии равного значения к.-л. величины в её распределении на поверхности, в частности на плоскости (на геогр. карте, вертикальном разрезе или графике). И. отражают непрерывное изменение исследуемой величины в зависимости от двух других переменных, напр, от геогр. широты и долготы на картах. Таблицу изолиний см. на стр. 91.

И. на картах наиболее широко используются для характеристики значений непрерывных и постепенно изменяющихся в пространстве величин (напр., темп-ры воздуха), но выполняют также значительно более разнообразные функции. С помощью И. показывают на картах изменение количеств, характеристик явлений во времени (напр., вековые изменения составляющих земного магнетизма), скорость перемещения явлений (напр., скорость ветра), время наступления к.-л. явлений (напр., сроки первых осенних заморозков), продолжительность явлений (напр., число дней со снежным покровом), ориентацию к.-л. физич. величин (напр., магнитного склонения), повторяемость или вероятность явлений (напр., повторяемость гроз). Примеры И. см. на картах к ст. Европа. Если в качестве хотя бы одной из независимых переменных принимается не геогр. координата, а к.-л. иная величина, И. наз. изопле-тами. Ю. Г. Кельнер.

ИЗОЛИРОВАННАЯ ТОЧКА (от франц. isoler - уединять, обособлять), точка, принадле'жащая некоторому множеству М, в достаточной близости к-рой нет других точек этого множества. Точки множества М, не удовлетворяющие этому условию, являются его предельными точками. Данное выше определение И. т. предполагает, что во множестве М введено понятие близости между его элементами (точками). В силу этого понятие И. т. является топологическим (см. Топология). В частности, если М есть множество точек на прямой, то точка х этого множества является И. г., если существует интервал, содержащий эту точку и не содержащий других точек множества М; так, если М состоит из точек с координатами 1, 1/2, 1/3,-..,

1/n,..., то каждая точка этого множества является И. т., а для множества , состоящего из тех же точек и точки с координатой 0, последняя уже не будет И. т. В геометрии рассматривают также И. т. кривой или поверхности (здесь М - множество всех точек данной кривой или поверхности), напр, точка (0,0) есть И. т. кривой у² = х⁴ - 4х² (см. рис.).

В теории функций комплексного переменного говорят об изолированных особых точках аналитич. функции; примером может служить полюс однозначной аналитич. функции (подробнее см. Аналитические функции).

ИЗОЛИРОВАННЫЕ КУЛЬТУРЫ, изолированное питание растений, один из методов физиологии растений, используемый для изучения корневых выделений, влияния одних элементов питания на поглощение растениями др. элементов, влияния темп-ры среды на их поглощение и т. п. Впервые И, к. применил П. Р. Слёзкин (1893); метод был усовершенствован в 1913 в лаборатории Д. Н. Прянишникова И. С. Шуло-вым. При И. к. корни делят на две или больше прядей и помещают в растворы с различными сочетаниями питат. веществ. Одна из модификаций метода- "изолированные температуры" - позволяет изучать поступление в одно и то же растение элементов питания при различных темп-pax (см. рис.).

Схемы монтажа сосудов при методах изолированного питания растений (слева) и "изолированных температур " (справа).

ИЗОЛИРОВАННЫЕ ОРГАНЫ, переживающие органы, части тела, органы или их системы, выделенные из организма, помещённые в искусственную питат. среду и временно сохраняющие осн. функциональные свойства. Изолировать можно мышцу, нерв, кишку, матку, сердце, конечность, голову и др. органы. В физиологии И. о. служат для изучения нек-рых сторон деятельности органов, в фармакологии - для выяснения действия лекарственных веществ и ядов. Полная изоляция от центральной нервной системы (ЦНС) позволяет исследовать механизмы местной регуляции. Так, на изолированном сердце (рис. 1, 2) было установлено, что характер и сила сердечных сокращений зависят не только от влияний ЦНС и действия гуморальных факторов, но и от степени растяжения волокон сердечной мышцы и регулируются внутрисердечными нервными образованиями. Для сохранения жизнеспособности И. о. холоднокровных животных требуются сравнительно простые

	Наиболее распространённые изолинии
	Название		Этимология*	Характеризуемое явление
	Гидроизобаты		глубина	Глубина зеркала грунтовых вод относительно земной поверхности
	Гидроизогипсы		высота	Высота зеркала грунтовых вод над уровнем моря
	Гидроизопьезы		нажимаю, напираю	Напор артезианских вод
	Изаллобары (изоаллобары)		тяжесть, вес	Изменение атмосферного давления в единицу времени
	Изаллогипсы		высота	Изменение высоты изобарической поверхности в единицу времени
	Изаллотермы (изоаллотермы)		теплота	Изменение температуры воздуха в единицу времени
	Изаметралы		несоразмерный, неправильный	То же, что изаномалы
	Изамплитуды (изоамплитуды)		величина	Амплитуда изменения метеорологических элементов за к.-л. промежуток времени
	Изанемоны (изовелы)		ветер	Средняя скорость ветра за к.-л. период времени
	Изаномалы (изаметралы)		отклоняющийся от нормы	Отклонение той или иной величины (температуры, количества осадков и др.) от значения, принятого за норму (среднего многолетнего, среднего широтного)
	Изоанты		цветок, цветение	Сроки зацветания к.-л. растений
	Изоатмы		пар, испарение	Величина испарения или испаряемости за к.-л. промежуток времени
	Изобазы		ход, движение, основание	Величина тектонических движений (поднятий - изанабазы или опусканий - изокатабазы) за к.-л. промежуток времени
			вверх
			вниз
	Изобары		тяжесть, вес	Атмосферное давление
	Изобаты		глубина	Глубина водоёмов
	Изобронты		гром	Число дней с грозой
	Изовелы		быстрый, быстро движущийся	То же, что изанемоны
	Изогалины		соль	Солёность вод
	Изогиеты		дождь	Количество осадков за к.-л. период
	Изогипсы (горизонтали)		высота	Высота земной поверхности над уровнем моря
	Изогоны		угол	Ориентация к.-л. физических величин (магнитного склонения, направления ветра и т. д.)
	Изодинамы		сила	Полная напряжённость земного магнитного поля или её составляющие
	Изоклины		наклоняю	Величина магнитного наклонения
	Изонефы		облако	Облачность
	Изопахиты (изопахи)		толстый, массивный	Мощность геологических отложений к.-л. возраста или состава
	Изопоры		ход, проход	Вековые изменения составляющих земного магнетизма
	Изорахии		прибой, морские волны	Высота морских приливов
	Изосейсты (изосейсмы, изофигмы)		приведённый в колебание, поколебленный	Интенсивность землетрясений
	Изотаки (изокрионы)		растопляю	Сроки вскрытия вод суши ото льда
	Изотахи		скорость, быстрота	Скорость течений
	Изотермобаты		теплота	Температура воды на глубинах водоёмов
			глубина
	Изотермы		теплота	Температура воздуха, воды, почвы
	Изофазы		см. Фаза	Наибольшие фазы солнечного затмения
	Изофены		являю, показываю	Сроки или продолжительность к.-л. фенологических фаз
	Изохионы		снег, снежный покров	Толщина или продолжительность снежного покрова
	Изохроны		время	Сроки наступления к.-л. явления
	* Этимологию начальных частей приведённых терминов: алло..., гидро..., изо... см. в соответствующих статьях. Последующая часть термина, как правило, греч. происхождения, поэтому язык-источник указывается только в случае отклонения от этого правила.

Рис. 1 (слева). Регистрация сокращений изолированного сердца лягушки: 1-сердце; 2 - отметчик времени; 3 - кимограф. Рис. 2 (справа). Установка для регистрации сокращений изолированного сердца теплокровного животного: 1 -мариоттовский сосуд; 2 - бюретка для насыщения раствора Рингера - Локка кислородом; 3 - водяная баня со змеевиком для подогревания жидкости; 4 - алонж для улавливания пузырьков газа и термометр для измерения температуры жидкости, притекающей к сердцу; 5 - изолированное сердце, подвешенное к алонжу и прикреплённое к пишущему рычажку; 6 - кислородный баллон с редуктором; 7 - кимограф.

условия. Так, для функционирования защитить его от высыхания периодич. нервно-мышечного препарата лягушки смачиванием физиологич. раствором, в течение неск. часов достаточно лишь Изолирование органов теплокровных животных значительно сложнее: сразу после выделения из организма следует обеспечить доставку питат. веществ, кислорода, а также выведение продуктов обмена и поддержание темп-ры на уровне 37-38° С. Особенно сложную проблему представляет изолирование мозга (или головы животного) (см. Изолированный мозг). И. о., взятые от донора или трупа, используются для пересадки органов (см. Трансплантация).

Г. И. Косицкий, И. Н. Дьяконова.

ИЗОЛИРОВАННЫЙ ЖЕЛУДОЧЕК, малый желудочек, желудочек, искусственно образованный в экспериментальных целях из части желудка подопытного животного. Впервые И. ж. был создан Р. Клеменсевичем (1875) из пилорич. части желудка. Р. Гейденгайн (1879) предложил модификацию И. ж. из фундальной части желудка для изучения закономерностей секреции фун-дальных желез желудка. И. ж., по Гейденгайну,- слепой мешок с выводным отверстием в кожную рану, к-рый выкраивается из лоскута большой кривизны желудка путём полной перерезки его стенки, включающей и перерезку блуждающего нерва. Метод И. ж. обеспечил получение чистого желудочного сока, т. к. съеденная пища в И. ж. не попадает.

Однако в результате денервации И. ж. по Гейденгайну сокоотделение в нём не соответствовало ходу секреции в большом желудке. И. П. Павлов (1894) разработал методику получения И. ж., лишённую этих недостатков. По Павлову, для выкраивания И. ж. делают продольные разрезы, параллельные ходу нервных волокон. Желудок отделяю"от И. ж. только слоем слизистой, оставляя между ними "мостик" из серозного и мышечного слоев, в толще к-рого проходят ветви блуждающего нерва и кровеносные сосуды. Достоинство метода Павлова - сохранение иннервации И. ж., что позволило изучить механизмы нервной регуляции желудочной секреции (рис.). Предложены различные модификации И. ж., используемые для изучения желудочного пищеварения, пищевого поведения, действия лекарственных веществ и т. д.

Разрезы (указаны линиями) для образования изолированных желудочков по Гейденгайну (а) и по Павлову (6); 1 и 2 - желудочные сплетения блуждающего нерва.

Г. И. Косицкий, И, Н, Дьяконова.

ИЗОЛИРОВАННЫЙ МОЗГ (изолированная голова животного), мозг (или голова), полностью отделённый от организма и тем не менее нек-рое время сохраняющий жизнедеятельность в определённых условиях, приближающихся к физиологическим. Ещё в 20-е гг. С. С. Брюхоненко сконструировал автожектор - первый в мире искусственного кровообращения аппарат. Полностью изолированная голова собаки, подключённая к этому аппарату, сохраняла жизнедеятельность в течение неск. часов. Амер. нейрохирургу Р. Уайту впервые удалось получить И. м. обезьяны, кровоснабжение к-рого обеспечивалось либо при помощи спец. аппарата, либо от др. обезьяны (донора). Эксперимент проводили в условиях глубокой гипотермии с использованием сложных физиологич. и биохимич. методов контроля за состоянием И. м. О сохранении жизнедеятельности И. м. в течение неск. суток свидетельствовали: характер биопотенциалов И. м.; состояние обмена веществ; появление на электроэнцефалограмме (ЭЭГ) специфич. судорожных разрядов после введения в питающую И. м. кровь веществ, вызывающих эпилептич. судороги.

И. м. - также важная экспериментальная модель, пригодная для изучения век-рых вопросов физиологии, биохимии и патологии центр, нервной системы, в т. ч. механизмов деятельности головного мозга, соотношений коры и подкорки, а также природы биоэлектрич. активности. Препараты И. м. получают, перерезая мозговой ствол на определённых уровнях и сохраняя при этом кровообращение и нек-рые нервные связи (Ф. Бремер, 1937). Один препарат (сеrvean isole) получают при перерезке мозгового ствола между передними и задними буграми четверохолмия. Связь с мозгом сохраняют только первые три пары че-репномозговых нервов (обонятельные, зрительные и глазодвигательные). На ЭЭГ регистрируются медленные волны, типичные для дремоты и сна. Если разрез проводят на бульбо-спинальном уоовне, то получают препарат (encephale isole), на ЭЭГ к-рого регистрируется активность, характерная для бодрствования. "Поведение" головы при этом согласуется с данными ЭЭГ. Э. И. Кандель, И. В. Орлов.

ИЗОЛИРУЮЩИЕ ЯЗЫКИ, один из четырёх осн. типов языков по классификации А. Шлегеля - В. Гумбольдта (см. Морфологическая классификация языков). Противопоставляются агглютинативным, флективным и полисинтетическим (инкорпорирующим) языкам. Осн. признаки И. я. - неизменяемость слов (отсутствие форм словоизменения) и выражение синтаксич. отношений преим. посредством порядка слов. Обычно И. я. понимаются уже - к ним относятся только корнеизолирующие (но не основоизо-лирующие - по Ф. Мистели) языки, т. е. такие, где основа совпадает с корнем (а корневая морфа - со словоформой). И. я. обычно характеризуются и нек-рыми сопутствующими признаками: преобладание однослоговости корня и значит. ограничения, наложенные на структуру слога; наличие слоговых муз. тонов; невозможность распределения всех слов по грамматич. классам типа частей речи, т. е. возможность для одного слова выступать в различных грамматич. функциях, и т. п. "Чистых" И. я. не существует. Наиболее близки к этому типу древнекитайский (меньше - совр. китайский), вьетнамский, нек-рые языки Зап. Африки (напр., эве).

Лит.: Сепир Э., Язык, пер. с англ., М., 1934; Конрад Н. И.,О китайском языке, "Вопросы языкознания", 1952, № 3; Скаличка В., К вопросу о типологии, там же, 1966, .№ 4; Кузнецов П. С., Морфологическая классификация языков, М., 1954; Короткое Н. Н., Основные особенности морфологического строя китайского языка, М., 1968. А. А. Леонтьев.

ИЗОЛОГИЧЕСКИЕ РЯДЫ (от изо... и греч. logos - слово, соответствие, число, группа), группы углеводородов и их производных с одинаковыми функциональными группами и одинаковым углеродным скелетом, различающиеся степенью ненасыщенности. См. Гомологические ряды.

ИЗОЛЮКС (от изо... и лат. lux - свет), линия на поверхности, соединяющая точки с равной освещённостью, выраженной в люксах.

ИЗОЛЯТОР (франц. isolateur, от isoler- отделять, разобщать) (мед.), специально оборудованное помещение, предназначенное для изоляции больных, а также лиц, бывших в контакте с инфекц. больными или оказавшихся в зоне особо опасных инфекций. Наиболее совершенный тип И. - бокс с отд. входом и выходом. Для менее строгой изоляции используют И. типа полубокса, шлюзованные и боксированные палаты. Устраиваются И. также в яслях и детских садах, пионерских лагерях, санаториях, домах отдыха и т. д.

При необходимости И. можно организовать во временно приспособленных помещениях (квартиры, отд. комнаты). В военных, особенно полевых, условиях для изоляции больных используют дома, убежища, землянки, палатки, шалаши и т. п. В этих случаях И. должны быть удалены от др. подразделений и располагаться в стороне от путей движения, жилых помещений, продовольственных складов, кухонь, источников водоснабжения и т. п. Для И. выделяются спец. имущество, дезинфекционные средства, постельные принадлежности, бельё и одежда для больных, посуда, предметы ухода, медикаменты, инструментарий, спецодежда для персонала и пр. К работе в И. допускается персонал, хорошо обученный приёмам обращения с инфекционными больными и мерам личной профилактики. При необходимости персоналу И. проводят прививки. И. для больных животных - бокс с отд. входом и выходом. И. должен быть удалён от жилых и животноводч. построек не меньше, чем на 200 м. При входе в И. в полу устраивают углубления для плоских ванн, в к-рые кладут войлок или маты, пропитанные дезинфицирующей жидкостью. На мясокомбинатах оборудуют И. вместимостью до 1% суточного поступления скота.

ИЗОЛЯТОР электрический, устройство для электрич. изоляции и механич. связи частей электрич. устройства, находящихся под различными электрич. потенциалами. И. состоит из диэлектрика (собственно И.) и деталей для его крепления (арматуры). Наиболее часто И. изготовляют из фарфора и стекла. В радиотехнич. устройствах и др. высокочастотных установках И. выполняют из стеатита, ультрафарфора и др. материалов с малыми диэлектрич. потерями (см. Электроизоляционные материалы).

Конструкция и размеры И. определяются прикладываемыми к ним механич. нагрузками, электрич. напряжением установок и условиями их эксплуатации. И. линий электропередачи и открытых распределит, устройств электрич. станций и подстанций подвергаются воздействию атм. осадков, к-рые особенно опасны при сильном загрязнении окружающего воздуха. В таких И. для увеличения напряжения перекрытия (электрич. разряда по поверхности) наружная поверхность делается сложной формы, к-рая удлиняет путь перекрытия. На линиях электропередачи напряжением от 6 до 35 кв применяют т. н. штыревые И. (рис. 1), на линиях более высокого напряжения - гирлянды из подвесных И. (рис. 2), число к-рых в гирлянде определяется номинальным напряжением линии. В открытых распределит, устройствах для крепления ошиновок или установки аппаратов, находящихся под напряжением, обычно используют опорные изоляторы штыревого типа (рис. 3), к-рые при очень высоких напряжениях (до 220 кв) собирают в колонки, устанавливая один на

Рис. 1. Штыревой изолятор.

Рис. 2. Гирлянда подвесных изоляторов: 1 - фарфоровая часть; 2 - тапка из ковкого чугуна; 3 - стальной стержень.

Рис. 3. Опорный штыревой изолятор высокого напряжения: 7 - фарфоровая часть; 2 - штырь; 3 - шапка.

Рис. 4. Маслобарьерный проходной изолятор: 1 - фарфоровая покрышка; 2 - цилиндрические барьеры из бакелита; 3 - маслорасширитель; 4 - токопроводящий стержень; 5 - заземлённый фланец.

Лит.: Изоляторы, М.- Л., 1941; Богородицкий H. П., Фридберг И. Д., Высокочастотные неорганические диэлектрики, M., 1948; Техника высоких напряжений, под ред. Д. В. Разевига, М. -Л., 1968; Долгинов А. И., Техника высоких напряжений в электроэнергетике, M., 1968.

Д. В. Разевш.
