АНТАРКТИЧЕСКИЙ АНТИЦИКЛОН, область высокого атм. давления над Антарктидой, обнаруживающаяся как на многолетних средних картах распределения давления для всех месяцев года, так и почти на всех синоптич. картах за отдельные дни. Циклоны, в большом количестве возникающие над океанами Южного полушария, движутся с 3. на В. вокруг Антарктиды, но почти никогда не попадают в глубь материка, над поверхностью к-рого устойчиво сохраняется повышенное давление с соответствующим режимом погоды: слабыми вост. ветрами, очень низкими приземными темп-рами, преим. ясным небом и незначит. осадками. Однако уже на небольшой высоте над поверхностью внутриматериковых р-нов антициклональный режим сменяется околополярной депрессией (областью низкого давления), обусловливающей общий перенос воздуха с 3. на В. В отд. случаях антициклоны над Антарктидой могут простираться до больших высот. С. П. Хромов АНТАРКТИЧЕСКИЙ КЛИМАТ, климат Антарктиды и примыкающих к нгй океанич. р-нов Антарктики. Различают неск. типов А. к.: климат внутри-материковых р-нов; климат берегового склона; прибрежный климат; климат антарктич. оазисов; мор. антарктич. климат. Внутриматериковые р-ны, над к-рыми развит Антарктический антициклон, характеризуются очень низкими темп-рами, слабыми ветрами. На береговом склоне осадки значительно возрастают, а ветры усиливаются, развиваются стоковые ветры. На побережье ветры очень сильны, темп-ры сравнительно высоки. Над антарктич. частями океанов-резкие колебания давления, сильные циклонич. ветры, сравнительно однородный температурный режим. См. также Антарктида и Антарктика. С. П. Хромов. АНТАРКТИЧЕСКИЙ ПОЛУОСТРОВ Сдо 1961 на сов. и англ. картах назывался Землёй Грейама, на амер.- п-овом Палмера, на чилийских - Землёй О'Хиггинса, на аргент.- Землёй Сан- Мартина), часть терр. Антарктиды, вытянутая на 1200 км к С. от осн. массы материка. Протяжённость с 3. на В. в среднем 200 км. Юж. граница проходит примерно по 74° ю. ш. Центр. часть А. п. представляет собой ледниковое плато выс. 1500-2000 м. В береговой полосе широко распространены частично свободные от льда горные массивы. Большинство стран, участвующих в исследовании Антарктики, по рекомендации 10-го Тихоокеанского науч. конгресса (1961) признало за этой терр. назв. А. п. АНТАРКТИЧЕСКИЙ ПОЯС, самый южный геогр. пояс Земли, включающий Антарктиду и нек-рые о-ва Антарктики. Границу А. п. проводят обычно по изотерме 5 С самого тёплого месяца. Характеризуется отрицат. или низкими положит. значениями радиац. баланса, господством антарктич. воздушных масс, наличием на суше ландшафтов зоны антарктических пустынь, холодными водными массами поверхностных слоев океана и его большой деловитостью. АНТАРКТИЧЕСКИХ ПУСТЫНЬ ЗОНА, самая южная из природных зон Земли, в Антарктическом поясе. Включает материк Антарктиду и близлежащие острова. Подробнее о природе А. п. з. см. в ст. Антарктида. АНТАСТМАН, чехословацкий лекарств. препарат из группы спазмолитических средств, содержащий теофиллин, кофеин, амидопирин, фенацетин, гидрохлорид эфедрина, фенобарбитал, экстракт красавки и порошок листьев лобелии. Применяют внутрь (в таблетках) для лечения и предупреждения приступов бронхиальной астмы. АНТВЕРПЕН, франц. Анвер (флам. Antwerpen, франц. Anvers), провинция на С. Бельгии, у границы с Нидерландами, в басс. ниж. Шельды. Пл. 2,8 тыс. км2; нас. 1,5 млн. чел. (1967), в основном фламандцы. Важнейшие города: Антверпен (адм. ц.), Мехелен (по-франц. Малин), Тюрнхаут. АНТВЕРПЕН, франц. Анвер (флам. Antwerpen, франц. Anvers), город на С. Бельгии, на судоходной р. Шельде и канале Альберта, в 90 км от берега Северного м. Один из крупнейших портов мира. Адм. центр пров. Антверпен. Второй по численности населения (после Брюсселя) город в стране: 239,8 тыс. жит. (1967); в агломерации - 675,3 тыс. жит. В экономике А. большая роль принадлежит внешнеторговым и финанс. связям. Узел междунар. морских сообщений, порт имеет обширную территорию, включает товарные гавани, океанские басс., соединённые каналами, свою ж.-д. сеть, причальные линии дл. 45 км; грузооборот его достигает 60 млн. т в год (1967), причём ок. 1/3 приходится на междунар. транзитные перевозки. Отрасли пром-сти А. связаны гл. обр. с переработкой привозного сырья и обслуживанием судоходства. В числе важнейших отраслей - судостроение и др. отрасли машиностроения, цветная металлургия, нефтепереработка, алмазогранильная, химическая, текст., пищ. пром-сть. Город, разделённый рекой, не имеет мостов. Обе части связаны туннелями, построенными под Шельдой. К Шельде примыкает живописная старая часть города с позднеготич. постройками - собором (1352-1616; сев. башня выс. 123 м, 1521-30), замком Стен (перестроен в 1520-21), церковью Синт-Якобс-керк (1491-1507), "Домом мясников" (1501-03), жилыми домами; на площади Гроте-маркт - памятники флам. ренессанса - ратуша (1561-65, арх. К. Флорис) и гильдейские дома 16 в.; памятники барокко - церковь Синт-Каролус-Борромеускерк (1614-21, арх. П. Хёйсенс), королев. дворец (1743-45, арх. Я. П. Баурсхейдт). На месте крепостных стен 16 в.- полукольцо бульваров, за ним - новые районы (жилые, пром., портовые), парки. В 20 в. построены высотное здание "Торенгебау" (1930-31), аэропорт (1931, арх. С. Ясински), жилые комплексы Кил (1950-55, арх. Р. Брам, В. Марманс, Р. Мае), Люхтбал (1955, арх. X. ван Кёйк) и др. В А.- консерватория, коммерческий ин-т. Среди музеев А.- Королевский музей изящных искусств (осн. в 1810), дом типографов К. Плантена и Б. Моретуса (построен в 1576-80), дом П. П. Рубенса (построен ок. 1611-18). А. возник на месте рим. поселения. Впервые упоминается в документах 7 в. С 12 в. постепенно развивался как центр ремесла и торговли, в 1291 получил гор. право. С развитием в ремесле и торговле капиталистич. отношений (с конца 15 в.) А. оттеснил на второй план старые эко-номич. центры (Брюгге, Гент) и к сер. 16 в. достиг наибольшего расцвета, превратившись в первый по значению в Европе центр торговли и кредита; на Антверпенской бирже (открыта в 1460) была установлена полная свобода торг. и кредитных сделок. Во время Нидерл. бурж. революции 16 в. А. являлся ареной острой классовой борьбы (Иконоборческое восстание 1566 и др.); в 1576 был разорён исп. войсками. В 1579 А. присоединился к Утрехтской унии, однако в авг. 1585 после длительной осады был захвачен испанцами. Сохранение исп. господства и закрытие голландцами в 1609 устья Шельды для торговли лишили А. былого экономич. значения. В независимой Бельгии (с 1830), особенно после того, как в 1863 бельг. пр-во выкупило у Нидерландов право торговли по Шельде, вновь приобрёл важное экономич. значение, гл. обр. как крупный торг. порт. В период 1-й и 2-й мировых войн подвергался герм. оккупации. Лит.: Genard P., Anvers a travers les ages, у. 1 - 2, Anvers, 1886 - 92; Prims F., Geschiedenis van Antwerpen, dl [1 - 26], Brux.- Antw., 1927 - 48; Avermaete R., Anvers, Brux., 1951. АНТЕГМИТ, химически стойкий материал, получаемый прессованием порошка графита, пропитанного феноло-формаль-дегидной смолой. Плотность материала марки АТМ-11 930 кг/м3, прочность при растяжении 18-22 Мн/м2 (180- 220 кгс/см2), теплостойкость по Мартенсу 150°С, коэффициент теплопроводности 35-65 вт/(м*К) [30-55 ккал/(м*ч* °С)]. А. легко поддаётся механич. обработке; изготовление изделий из него значительно проще, чем из графита. Осн. недостаток А.- малая прочность на удар. А. в основном применяют для изготовления теп-лообменных аппаратов и труб для хим. пром-сти. Лит.: Сагалаев Г. В., Антегмит и его применение, М., 1959; Клинов И. Я., Левин А. Н., Пластмассы в химическом машиностроении, М., 1963. АНТЕЙ, в древнегреч. мифологии великан, властитель Ливии, сын Посейдона и Геи (Земли). А. был неодолим в единоборстве до тех пор, пока соприкасался с матерью-землёй. Был побеждён Гераклом, к-рый оторвал А. от земли и, подняв в воздух, задушил. АНТЕКЕРА (Antequera) Xoce (1690- 1731), панамец, руководитель одного из первых крупных восстаний против исп. господства в Юж. Америке. В 1721 А. был послан в качестве судебного комиссара в г. Асунсьон (Парагвай), жители к-рого выступали против засилья иезуитов, получавших привилегии от исп. короны. Прибыв в Асунсьон, А. лишил власти губернатора Рейеса, оказывавшего поддержку иезуитам, и возглавил движение против иезуитов и их покровителей из исп. администрации, вылившееся в восстание против исп. господства. В результате долголетней борьбы иезуиты были изгнаны из Асунсьона, но в 1725 ополчение А. было разбито. Позже А. был арестован и казнён. АНТЕКЛИЗА (от анти... и греч. klisis - наклонение), обширное пологое поднятие слоев земной коры в пределах платформ (плит), являющееся противоположностью синеклизы. А. имеют неправильные очертания. Размеры их достигают многих сотен км в поперечнике. Наклон слоев на крыльях измеряется долями углового градуса. А. развиваются длительно, в течение ряда геологич. периодов. Вследствие этого в сводовых частях А. мощности осадочных толщ уменьшены, нередко отсутствуют целые серии, развитые в сопредельных синеклизах. Фундамент платформы здесь залегает на небольшой глубине и иногда даже выступает на поверхность. Примеры А. на Русской плите - Волго-Уральская, Воронежская, Белорусская, на Сибирской платформе - Анабарская. АНТЕЛАВА Николай Варденович [12(24). 11. 1893, Зугдиди,-26.4. 1970, Тбилиси], сов. хирург, акад. АМН СССР (1963), засл. деят. науки Груз. ССР. Чл. КПСС с 1946. В 1920 окончил мед. ф-т Ростовского-на-Дону ун-та. В 1939-41 зав. кафедрой хирургии Даг. мед. ин-та, с 1941 - Тбилисского ин-та усовершенствования врачей, одновременно в 1949- 1954 гл. хирург Минздрава Груз. ССР. Осн. работы А. посвящены хирургич. лечению бруцеллёза и лёгочного туберкулёза. Ленинская пр. (1961). Награждён орденом Ленина, орденом Красной Звезды и медалями. Соч.; Хирургия органов грудной полости, М., 1952; Хирургические формы бруцеллёза, М., 1954. Л. А. Станкевич. АНТЕЛАМИ (Antelami) Бенедетто (ок. 1150 - ок. 1230), итальянский скульптор и архитектор. Один из крупнейших мастеров скульптуры романского стиля. Испытал влияние южнофранц. пластики. Творчество А. связано гл. обр. с Пармой, где А. начал строительство (в 1196) и выполнил значит. часть скульпт. декорации баптистерия, а также создал рельеф "Снятие со креста" (1178) для гор. собора. Лит.: De Francovich G., Bene-detto Antelami ..., v. 1 - 2, Mil.- Firenze, 1952 (библ.); Тоesса Р., II Battistero di Parma .... Mil., 1960. AHTEMИC (Anthemis), род растений сем. сложноцветных; см. Пупавка. АНТЕНАРИИ (Antennariidae), морские мыши, семейство рыб отряда ногопёрых. Ярко окрашенные небольшие морские рыбы. Ок. 75 видов; встречаются в морях тропич. и изредка - умеренного пояса. Икра развивается в толще воды. Питаются беспозвоночными, реже - мелкой рыбой. Промыслового значения не имеют. АНТЕНАТАЛЬНАЯ ОХРАНА ПЛОДА (от лат. ante - перед и natus - рождение), совокупность гигиенич., организац. и леч.-профилактич. мероприятий, направленных на создание оптимальных условий для нормального развития человеческого плода и на предупреждение врождённых заболеваний, аномалий развития и послеродовой (перинатальной) смертности. Различные заболевания матери, до или во время беременности, могут отрицательно сказываться на плоде и приводить к недонашиванию, порокам развития, различным заболеваниям в утробной и дальнейшей жизни ребёнка, а иногда к смерти плода. Материнский организм, находящийся под воздействием внешней среды, в свою очередь является для плода внешней средой, взаимосвязь плода с к-рой осуществляется в основном через кровеносную систему детского места (плаценту). Поэтому состояние матери до и во время беременности имеет важное значение для развития эмбриона и плода в первые дни и недели беременности. А. о. п. включает раннее начало наблюдения за беременной, раннее выявление, лечение и профилактику инфекционных, сердечно-сосудистых и др. заболеваний, токсикозов беременности, рациональное питание, запрещение приёма лекарств и рентгенооблучение без назначения врача, запрещение употребления алкоголя и табака, достаточное кислородное насыщение организма матери, пребывание её в спец. санатории или доме отдыха для беременных, правильный режим труда и отдыха, лечебную физкультуру, психопрофилактич. подготовку к родам, посещение будущей матерью школы материнства. Большое значение имеет квалифицир. помощь при родах и др. У беременной заблаговременно производят исследование группы крови, выявление резус-фактора и т. п. А. о. п. осуществляется всей системой сов. здравоохранения, охраной материнства и детства с их профилактич. направленностью. А. о. п. обусловлена также спец. законодательством по охране женского труда вообще и беременных в частности - отпуском и пособием по беременности и родам и др. мероприятиями. Контроль за выполнением всех мероприятий и непосредственное проведение их обеспечивают женские консультации, социально-правовые кабинеты при них, родильные дома и медико-генетич. консультации, осуществляющие профилактику и лечение наследственных болезней. Лит.: Научная сессия по проблеме "Антенатальный период жизни и проблемы его охраны". Тезисы докладов, М., 1961; Фламм Г., Пренатальные инфекции человека, пер. с нем., М., 1962; Женская консультация, под ред. Л. С. Персианинова, Минск, 1966. А. Л. Каплан. АНТЕННА, устройство для излучения и приёма радиоволн. Передающая А. преобразует энергию электромагнитных колебаний высокой частоты, сосредоточенную в выходных колебательных цепях радиопередатчика, в энергию излучаемых радиоволн. Преобразование основано на том, что, как известно, переменный электрический ток является источником электромагнитных волн. Это свойство переменного электрического тока впервые установлено Г. Герцем в 80-х гг. 19 в. на основе работ Дж. Максвелла (подробнее см. Излучение и приём радиоволн). Приёмная А. выполняет обратную функцию - преобразование энергии распространяющихся радиоволн в энергию, сосредоточенную во входных колебат. цепях приёмника. Формы, размеры и конструкции А. разнообразны и зависят от длины излучаемых или принимаемых волн и назначения А.Применяются А. в виде отрезка провода, комбинаций из таких отрезков, отражающих металлич. зеркал различной конфигурации, полостей с металлич. стенками, в к-рых вырезаны щели, спиралей из металлич. прово-дов и др. Основные характеристики и параметры А. У большинства передающих А. интенсивность излучения зависит от направления или, как говорят, А. обладает направленностью излучения. Это свойство А. графически изображается диаграммой направленно с-т и, показывающей зависимость от направления напряжённости электрич. поля излученной волны (измеренной на большом и одинаковом расстоянии от А.). Направленность излучения А. приводит к повышению напряжённости поля волны в направлении макс. излучения и т. о. создаёт эффект, эквивалентный эффекту, вызываемому увеличением излучаемой мощности. Для количеств. оценки эквивалентного выигрыша в излучаемой мощности введено понятие коэффициента направленного действия (КНД), показывающего, во сколько раз нужно увеличить мощность излучения при замене данной реальной А. гипотетической ненаправленной А. (изотропным излучателем), чтобы напряжённость электромагнитного поля осталась неизменной. Не вся подводимая к А. мощность излучается. Часть мощности теряется в проводах и изоляторах А., а также в окружающей А. среде (земле, поддерживающих А. конструкциях и др.). Отношение излучаемой мощности ко всей подводимой называется кпд А. Произведение КНД на кпд называется коэфф. усиления (КУ) А. Приёмная А. также характеризуется формой диаграммы направленности, КНД, кпд и КУ. Её диаграмма направленности изображает зависимость эдс, создаваемой А. на входе приёмника, от направления прихода волны. При этом предполагается, что напряжённость поля в точке приёма не зависит от направления прихода волны. КНД показывает, во сколько раз вводимая А. во входную цепь приёмника мощность при приходе волны с направления макс. приёма больше среднего (по всем направлениям) значения мощности, при условии, что напряжённость поля не зависит от направления прихода волны. КНД приёмной А. характеризует её пространств. избирательность, определяющую возможность выделения принимаемого сигнала на фоне помех, создаваемых радиосигналами, идущими с разных направлений и порождаемых различными источниками (см. Помехи радиоприёму). Под кпд приёмной А. подразумевают кпд этой же А. при использовании её для передачи. КУ приёмной А. определяется как произведение КНД на кпд. Форма диаграмм направленности, КНД и КУ любой А. одинаковы в режиме передачи и в режиме приёма. Это свойство взаимности процессов передачи и приёма позволяет ограничиться описанием характеристик А. только в режиме передачи. Теория и методы построения А. базируются на теории излучения элементарного электрич. вибратора (рис. 1, а), опубликованной Г. Герцем в 1889. Под элементарным электрич. вибратором подразумевают проводник, длиной во много раз меньшей длины излучаемой волны Ч, обтекаемый током высокой частоты с одинаковой амплитудой и фазой на всей его длине. Его диаграмма направленности в плоскости, проходящей через ось, имеет вид восьмёрки (рис. 1, б). В плоскости, перпендикулярной оси, направленность излучения отсутствует, и диаграмма имеет форму круга (рис. 1, в). КНД элементарного вибратора равен 1,5. Примером практического выполнения элементарного вибратора является Герца вибратор. Любая А. может рассматриваться как совокупность большого числа элементарных вибраторов. Первая практическая А. в виде несимметричного вибратора была предложена изобретателем радио А. С. Поповым в 1895. Несимметричный (относительно точки подвода энергии) вибратор представляет собой длинный вертикальный провод, между нижним концом к-рого и заземлением включается передатчик или приёмник (рис. 2, а). Заземление обычно выполняется в виде системы радиалыто расположенных проводов, к-рые закапывают в землю на небольшую глубину. Эти провода соединены общим проводом с одной из клемм передатчика или приёмника. Диаграмма направленности вертикального несимметричного вибратора, длина к-рого мала по сравнению с X, имеет в вертикальной плоскости (при высокой электрич. проводимости земли) вид полувосьмёрки (рис. 2, б); в горизонтальной - форму круга. КНД такой А. равен 3. Как видно из рис. 2, б, вертикальный несимметричный вибратор обеспечивает интенсивное излучение вдоль поверхности земли и поэтому получил широкое применение в радиосвязи и радиовещании на длинных и средних волнах. На этих волнах свойства почвы близки к свойствам высокопроводящей среды и обычно требуется обеспечить интенсивное излучение вдоль поверхности земли. Одной из важных характеристик А. такого типа является сопротивление излучения Rизл. При длине вибратора l<= 1/4Ч под сопротивлением излучения обычно подразумевают отношение излучённой мощности к квадрату эффективного значения силы тока, измеренного у нижнего конца вибратора. Чем больше Rизл, тем больше излучаемая мощность (при заданном токе в вибраторе), выше кпд, шире полоса пропускаемых частот и ниже макс. напряжённость электрич. поля, возникающая у поверхности провода А. при заданной подводимой мощности. Т. к. макс. напряжённость поля, во избежание ионизации окружающего воздуха и пробоя изоляторов, поддерживающих А., не должна превосходить определённого значения, то чем больше Кизл, тем больше макс. мощность, к-рую можно подвести к А. Rизл увеличивается с ростом отношения l/Ч, а также с повышением равномерности распределения тока по длине вибратора. Расширение полосы пропускаемых частот и снижение макс. напряжённости поля достигаются также увеличением диаметра провода А. или применением неск. параллельно соединённых проводов (снижение волнового сопротивления А.). А. длинных волн. В области длинных волн совершенствование А. шло по линии увеличения их геометрич. высоты, доходившей до 300 м, выравнивания распределения тока путём добавления горизонтальных и наклонных проводов (Т-образные, Г-образные и зонтичные А., рис. 3) и выполнения вертикальных и горизонтальных частей А. из неск. параллельных проводов с целью снижения волнового сопротивления. КНД длинноволновых А. =3. По мере укорочения X облегчается строительство А. высотой, соизмеримой с Ч. При этом нет надобности в добавлении горизонтальных или наклонных проводов. Поэтому в 30-х гг. на радиовещательных станциях, работающих в диапазоне длин волн от 200 до 2000 м, стал применяться вертикальный несимметричный вибратор в виде изолированных от земли свободностоящей металлич. антенны-башни или антенны-мачты, поддерживаемый оттяжками, разделёнными изоляторами на короткие секции с целью уменьшения токов, наводимых в них электромагнитным полем вибратора. КНД антенны-мачты и антенны-башни зависит от отношения их высоты к Ч. Когда это отношение равно 0,63, КНД имеет макс. значение, равное 6. Если по условиям работы в этом диапазоне волн желательно направленное излучение в горизонтальной плоскости, то применяют сложную А. (рис. 4, а), состоящую обычно из 2 вертикальных несимметричных вибраторов- одного, непосредственно питаемого от передатчика (активный вибратор), и другого, выполненного идентично первому и возбуждаемого вследствие пространственной электромагнитной связи с ним (пассивный рефлектор). При надлежащей настройке пассивного рефлектора в результате интерференции волн, излучаемых активным вибратором и пассивным рефлектором, получается диаграмма направленности, характерная форма к-рой в горизонтальной плоскости показана на рис. 4, 6. Как видно, применение рефлектора приводит к существенному ослаблению интенсивности излучения в одном полупространстве. КНД такой А. примерно в 2 раза больше КНД одного вибратора. А. средних волн. В радиовещат. диапазоне 200-550 м широко применяют т. н. антифединговую А., позволяющую ослабить эффект замирания электромагнитного поля (фединг), возникающий на малых расстояниях от А. (начиная с 40-60 км) вечером и ночью. Эффект замирания обусловлен интерференцией пространственной (отражённой от ионосферы) волны и волны, распространяющейся вдоль поверхности земли. Распределение тока по вибратору у антифеддинговой А. подбирается так, что приём пространственной волны значительно ослабляется. Для приёма на длинных и средних волнах, помимо несимметричных вибраторов, пользуются рамочной антенной (рис. 5) и т. н. магнитными антеннами, а также сложной А., представляющей собой композицию из рамочной А. и вертикального симметричного вибратора. Эти приёмные А. обладают направленными свойствами в горизонтальной плоскости и тем самым позволяют ослабить помехи радиоприёму, если источник помех находится в направлениях минимума диаграммы направленности. Дальнейшее увеличение помехозащищённости при приёме на длинных и средних волнах может быть достигнуто применением антенны Бевереджа, представляющей собой длинный горизонт. провод, подвешенный на высоте неск. метров над землёй и направленный на принимаемую станцию. А. коротких волн. Выполнение коротковолновых А. (см. Короткие волны) существенно зависит от протяжённости линий связи. На линиях малой протяжённости (до неск. десятков км) связь осуществляется посредством волн, распространяющихся вдоль поверхности земли (см. Распространение радиоволн). На таких линиях в качестве А. часто применяют вертикальный несимметричный вибратор, подобный вибратору средних и длинных волн, а также вертикальный симметричный вибратор (рис. 6, а). На линиях большой протяжённости (от 50 - 100 км и более) связь осуществляется посредством радиоволн, однократно или многократно отражённых от ионосферы. На таких линиях широко применяют А. из горизонтальных симметричных вибраторов (рис. 6, б), обеспечивающих макс. излучение под нек-рым углом к горизонтальной плоскости. Круглосуточная и круглогодичная связь на коротких волнах требует частой смены X. В дневное время, летом и в годы повышенной солнечной активности требуются более короткие волны, чем ночью, зимой и в годы пониженной солнечной активности. Поэтому применяют преим. диапазонные А., работающие в широком диапазоне волн без к.-л. перестроек. Одной из простейших диапазонных А. является симметричный горизонтальный вибратор, известный под назв. Наденен-ко диполя (рис. 7). Эта А. имеет малое волновое сопротивление, вследствие чего её входное сопротивление в широком диапазоне волн мало зависит от длины волны, что позволяет обеспечить хорошее согласование с питающим фидером в более чем 2-кратном диапазоне волн без перестройки. КНД диполя Наденен-ко (с учётом влияния земли, устраняющей излучение в нижнее полупространство) лежит в пределах от 6 до 12. На дальних коротковолновых линиях связи необходимы А. с большими КНД, чем КНД симметричного вибратора. В качестве таких А. часто применяют синфазную А. (рис. 8, а), представляющую собой плоскую решётку из симметричных вибраторов, возбуждённых токами одинаковой фазы. В направлении, перпендикулярном к центру решётки, на большом расстоянии от синфазной А. поля, создаваемые излучением всех вибраторов, синфазны, т. к. пути волн от вибраторов до точки приёма практически одинаковы. В этом направлении создаётся макс. напряжённость поля. В других направлениях пути и соответственно фазы волн различны, и интерференция волн, излучаемых отдельными вибраторами, приводит к ослаблению суммарной напряжённости поля. Чем больше вибраторов в одном горизонтальном ряду, тем уже диаграмма направленности в горизонтальной плоскости. Диаграмма направленности в вертикальной плоскости сужается с увеличением числа горизонтальных рядов (этажей) вибраторов. Для получения однонаправленного излучения и увеличения КНД в 2 раза решётки дополняются пассивным рефлектором в виде идентичной решётки, в к-рой, вследствие пространственной электромагнитной связи, возбуждаются токи такой амплитуды и фазы, что излучение в направлении L1 резко ослабляется (рис. 8, а), а в направлении L2 усиливается. Для того чтобы синфазная А. могла работать в широком диапазоне волн (до 2-кратного и более) без спец. устройств, согласующих её входное сопротивление с волновым сопротивлением питающего фидера, вибраторы часто выполняются в виде диполей Надененко. Для устранения необходимости перестройки рефлектора при смене Чего иногда выполняют в виде густой сетки из горизонтальных проводов (апериодич. рефлектор), малопроницаемых для волн, излучаемых А. Диаграмма направленности коротковолновой синфазной А. в горизонтальной (рис. 8, б) и вертикальной плоскостях (рис. 8, в) состоит из одного большого (главного) лепестка и множества малых (боковых) лепестков. Чем ниже уровень боковых лепестков, тем выше качество А. При передаче боковые лепестки приводят к бесполезному рассеиванию части мощности, при приёме - увеличивают вероятность попадания в тракт приёмника мешающих сигналов, идущих с разных направлений. КНД D синфазной А. приближённо определяется по формуле
где S - площадьполотна
А. (м2), Наряду с синфазной решёткой на коротких волнах применяется ромбическая антенна. Эта А. отличается возможностью её использования в широком диапазоне волн (до 4-кратного). КНД ромбической А., в зависимости от выполнения и Ч, лежит в пределах от 20 до 200, а кпд - 0,5-0,8. Недостаток ромбич. А.- сравнительно высокий уровень боковых лепестков. На приёмных коротковолновых радиоцентрах, помимо А. из симметричных вибраторов и ромбич. А., применяется бегущей волны антенна (рис. 9), отличающаяся широким (до 6-кратного) диапазоном рабочих волн, низким уровнем боковых лепестков в горизонтальной плоскости, что обеспечивает повышенную помехозащищённость приёма. КНД А. бегущей волны лежит в пределах 40-250, а кпд - 0,05-0,5. Вследствие низкого кпд эта А. не применяется для передачи. Для непрофессионального приёма коротких волн радиослушатели пользуются несимметричными вибраторами, рамочными, магнитными А., а также Бевереджа А. В разработке схем и теории длинно-, средне- и коротковолновых А. большое значение имели работы сов. учёных Г. 3. Айзенберга, Б. В. Брауде, И. Г. Кля-цкина, В. Д. Кузнецова, Г. А. Лаврова, А. Л. Минца, А. М. Моделя, С. И. Надененко, М. С. Неймана, Л. К. Олифи-на, А. А. Пистолькорса, В. В. Татаринова, М. В. Шулейкина и др. и зарубежных учёных: англ. Г. Хоуэ, франц. Л. Бриллюэна, амер. П. Картера и Г. Брауна, швед. Э. Халлена и др. А. метровых и дециметровых волн. Рис.1
Рис. 2
Рис.3
Рис.4
Рис.5
Рис.6
Рис.7
Рис. 8

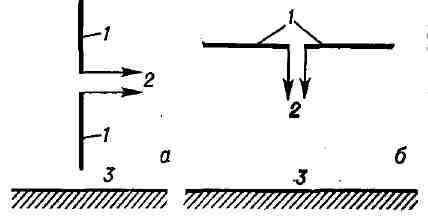

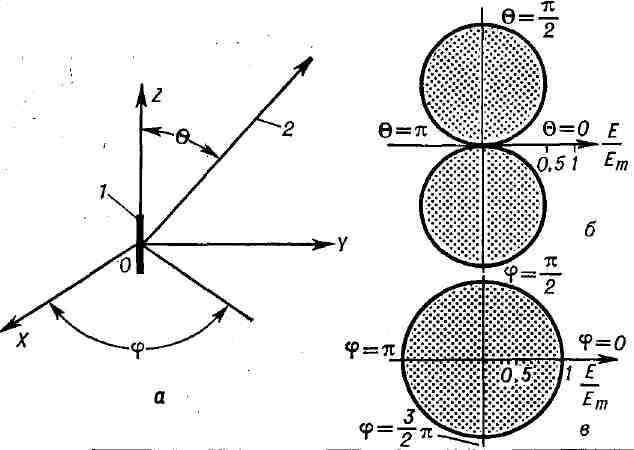

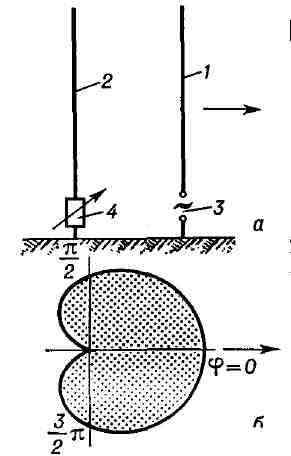

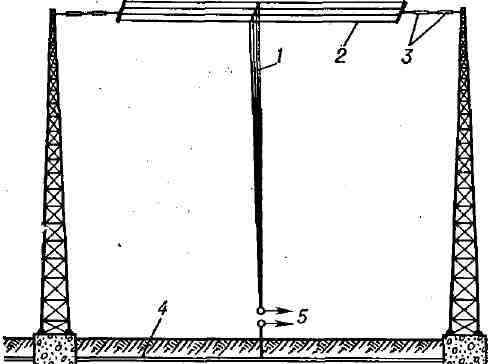

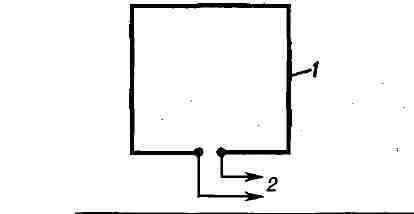

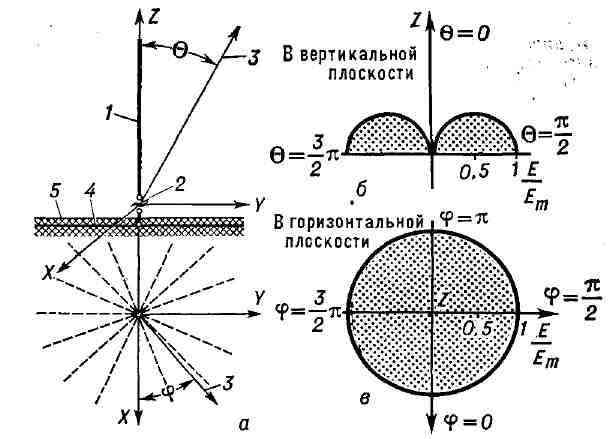

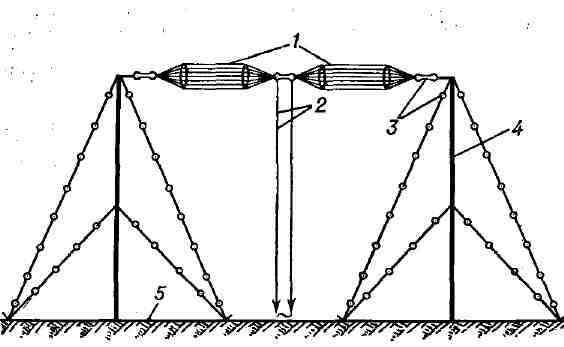

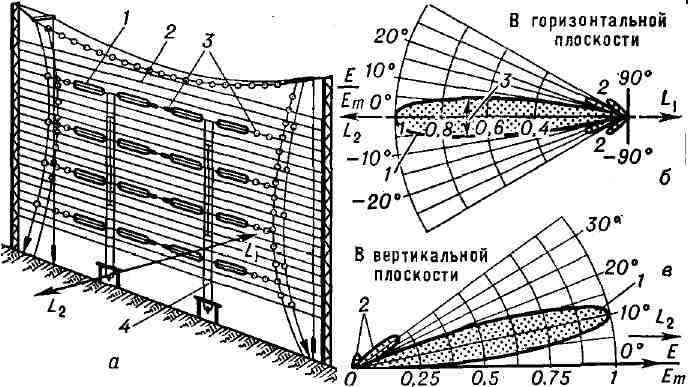

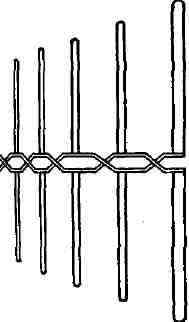

Рис. 1. Элементарный электрический вибратор: а - схема: 1 - вибратор; 2 - направление в точку наблюдения; б - диаграмма направленности в плоскости YOZ; в - диаграмма направленности в плоскости XOY. Рис. 2. Вертикальный несимметричный вибратор: а - схема: 1 - провод (излучатель); 2 - клеммы, присоединяемые к передатчику; 3 - направление в точку наблюдения; 4 - система заземления; 5 - поверхность земли; б - диаграмма направленности в вертикальной плоскости; в - диаграмма направленности в горизонтальной плоскости. Рис. 3. Т-образная антенна длинных волн: 1 - снижение (излучатель); 2 - горизонтальная часть; 3 - изоляторы; 4 - система заземления; 5 - клеммы, присоединяемые к передатчику. Рис. 4. Сложная антенна средних и длинных волн: а - схема: 1 - активный вибратор, выполняемый в виде антенны-мачты либо антенны-башни; 2 - пассивный вибратор, выполняемый в виде антенны-мачты либо антенны-башни; 3 - клеммы, присоединяемые к передатчику; 4 - элемент настройки; б - диаграмма направленности в горизонтальной плоскости. Стрелкой показано направление максимального излучения. Рис. 5. Рамочная антенна: 1 - рамка; 2 - симметричная линия, идущая к приёмнику. Рис. 6. Симметричные вибраторы: а - вертикальный; б - горизонтальный: 1 - вибратор; 2- симметричная линия питания; 3 - поверхность земли. Рис. 7. Диполь Надененко: 1 - диполь; 2 - симметричная линия питания; 3 - изоляторы; 4 - мачта с секционированными оттяжками; 5 - поверхность земли. Рис. 8. Синфазная антенна коротких волн: а - схема: 1 - излучающий элемент в виде диполя Надененко; 2 - апериодический рефлектор; 3 - изоляторы; 4 - линия питания (снижения), идущая к передатчику; 6 - диаграмма направленности в горизонтальной плоскости; 1 - основной лепесток; 2 - боковые лепестки; 3 - ширина диаграммы направленности на уровне 0,7 от максимального; в - диаграмма направленности в вертикальной плоскости (при идеальной проводимости земли): 1 - основной лепесток; 2 - боковые лепестки; Е - напряжённость поля; Ет - максимальная напряжённость поля. Рис. 10
Рис.9
Рис. 11
Рис. 12
Рис. 13 Рис. 14
Рис. 16
Рис. 19 Рис. 15
Рис. 18
Рис. 20

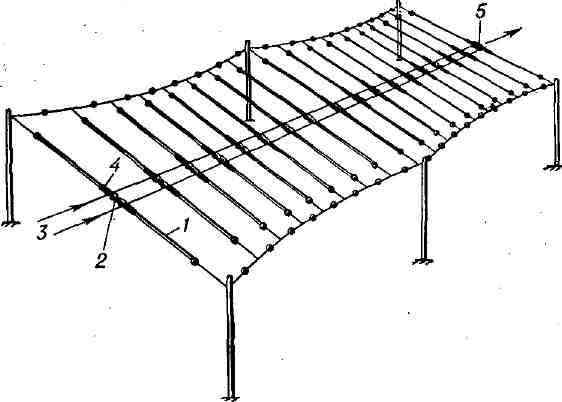

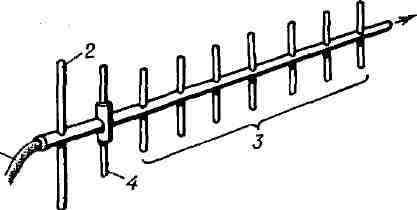

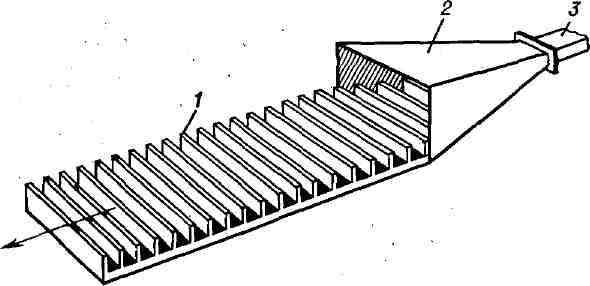

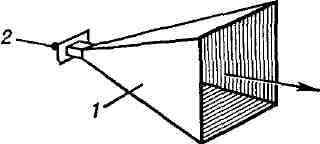

Рис. 9. Коротковолновая антенна бегущей волны: 1 - вибратор; 2 - изоляторы; 3 - линия питания; 4 - развязывающие резисторы; 5 - поглощающий резистор. Стрелкой показано направление максимального приёма. Рис. 10. Турникетная антенна. Рис. 11. Антенна типа "волновой канал": 1 - кабель питания; 2 - рефлектор; 3 - директоры; 4 - активный вибратор. Направление максимального излучения показано стрелкой. Рис. 12. Рупорная антенна: 1 - рупор; 2 - питающий радиоволновод. Направление максимального излучения показано стрелкой. Рис. 13. Линзовая антенна: 1 - фронт волны, падающей на линзу; 2- облучатель; 3 - линза; 4 - фронт волны, прошедшей через линзу; F - фокус линзы. Стрелками показан ход лучей. Рис. 14. Параболическая антенна: 1 - фронт волны, падающей на зеркало; 2 - облучатель; 3 - раскрыв зеркала; 4.- параболическое зеркало; 5 - фронт волны, отражённой от зеркала; F - фокус параболоида. Стрелками показан ход лучей. Рис. 15. Параболическая антенна с вынесенным облучателем: 1 - плоский фронт волны, отражённой от зеркала; 2 - зеркало в виде "вырезки", имеющей форму параболоида вращения; 3 - питающий радиоволновод; 4 - сферический фронт волны, падающей на зеркало; 5 - облучатель; F - фокус параболоида вращения. Рис. 16. Рупорно-параболическая антенна: 1 - параболическая поверхность; 2 - щека; 3 - рупор; 4 - питающий радиоволновод; 5 - раскрыв антенны. Направление максимального излучения показано стрелкой. Рис. 17. Двухзеркальная антенна; 1 - основное параболическое зеркало; 2 - облучатель; 3 - питающий радиоволновод; 4 - вспомогательное эллиптическое зеркало; 5 - вспомогательное гиперболическое зеркало; F - фокус антенны. Стрелками показан ход лучей. Рис. 18. Волноводная щелевая антенна: 1 - щелевые вибраторы; 2 - радиоволновод. Стрелкой показано направление движения электромагнитной энергии в радиоволноводе. Рис. 19. Антенна поверхностной волны (импедансная антенна): 1 - ребристая замедляющая структура; 2 - рупорное возбуждающее устройство; 3 - питающий радиоволновод. Стрелкой показано направление максимального излучения. Рис. 20. Логопериодическая вибраторная антенна: 1 - вибраторы; 2 - линия питания. Стрелкой показано направление максимального излучения. На метровых и дециметровых волнах для теле- и радиопередач применяют многоэтажные (до 30 этажей) турникетные (рис. 10), панельные, щелевые А. и др. типы А. с круговыми диаграммами направленности в горизонтальной плоскости и узкими в вертикальной плоскости (см. Телевизионная антенна). КНД этих А. пропорционален числу этажей и находится в пределах от 6 до неск. десятков. Для увеличения зоны действия эти А. устанавливают на башнях или мачтах высотой 100-300 м и более. Самая высокая в мире телевизионная башня, высотой 533 м, сооружена в Москве. Приём телевизионных передач ведётся на симметричный вибратор, А. типа "волновой канал" (рис. 11) и др., к-рые обычно устанавливаются на крышах домов или высоких опорах. В больших (многоквартирных) домах применяют коллективную А., состоящую ил собственно А., усилителя высокой частоты и системы распределительных фидеров, подводящих энергию высокой частоты с выхода усилителя к входам телевизоров. В качестве собственно А. в системе коллективного приёма применяют А. типа "волновой канал" и др. Число телевизоров, обслуживаемых одной коллективной А. .доходит до неск. сотен. Существенный вклад в разработку передающих и приёмных тслевиз. А. внесли сов. учёные Б. В. Брауде, В. Д. Кузнецов и др., зарубежные учёные: амер. Н. Линденблад и др. На метровых волнах для связи в пределах прямой видимости применяют симметричный и несимметричный вибраторы, Бевереджа А. и др.; для ионосферной связи - синфазную многовибраторную решётку, А. типа "волновой канал", ромбич. А. и др.; для метеорной радиосвязи - преим. А. типа "волновой канал". А. сверхвысоких частот (СВЧ). На СВЧ, охватывающих дециметровые, сантиметровые и миллиметровые волны, для радиорелейных линий связи, радиолокации, космич. линий связи, радиоастрономии и др. широко применяют синфазные поверхностные А. По принципу действия такие А. подобны синфазной многовибраторной решётке и отличаются только тем, что они состоят не из дискретных излучающих элементов (вибраторов), а представляют собой сплошную плоскую поверхность, на к-рой возбуждено синфазное электромагнитное поле. Синфазная поверхность, так же как и синфазная решётка, имеет макс. излучение в направлении, перпендикулярном к поверхности, и диаграмму направленности, суживающуюся по мере увеличения площади поверхности. КНД таких А. определяется по приведённой выше формуле. Коэфф. k (см. формулу) в данном случае называют коэфф. использования поверхности. В диапазоне СВЧ не принято учитывать влияние земли при определении КНД А. Вследствие этого при идеально плоской, синфазно и равномерно возбуждённой поверхности коэфф. k равен 1. В реальных А. из-за неравномерности возбуждения, отступления от синфазно-сти и утечки части энергии мимо основной излучающей поверхности коэфф. k равен 0,4-0,8. Как следует из формулы, при заданной площади излучающей синфазной поверхности А. КНД увеличивается обратно пропорционально квадрату длины волны. Это обстоятельство привело к тому, что в области СВЧ применяют А. с большими КНД, доходящими до сотен тысяч и миллионов. Для создания синфазно возбуждённой поверхности широко заимствуют технич. приёмы из области оптики и электроакустики. Простейшей поверхностной А. является рупорная антенна (рис. 12) в виде ме-таллич. радиоволновода с плавно увеличивающимся сечением. У выхода рупора при достаточно малом угле раствора плоская поверхность, проходящая через его кромки, получается почти синфазно возбуждённой. Коэфф. использования поверхности такой А. равен 0,5-0,8, а КНД обычно лежит в пределах 10-100. Рупорная А. также широко применяется как облучатель зеркальных и линзовых А. Применяемая на СВЧ линзовая антенна (рис. 13) по принципу действия идентична оптич. линзе и состоит из собственно линзы и облучателя, установленного в её фокусе F. Линза трансформирует сферич. или цилиндрич. фронт волны облучателя в плоский. Таким образом на выходе линзы получается плоская поверхность, возбуждённая синфазным электромагнитным полем. Частный случай линзовой А.- рупорно-линзовая А., состоящая из рупора с большим углом раствора (60-70°) и вставленной на его выходе линзы, трансформирующей сферич. или цилиндрич. фронт волны в рупоре в плоский. При смещении облучателя линзы из фокуса в плоскости, проходящей через фокус и перпендикулярной оси линзы, фронт волны на её выходе поворачивается на определённый угол. Соответственно поворачивается направление макс. излучения. Это свойство линзовой А. используется в радиолокаторах при сканировании диаграммы направленности ("качании" направления макс. излучения). В обычных линзовых А. угол поворота направления макс. излучения ограничен вследствие того, что с его увеличением снижается коэфф. использования поверхности. Исключение представляют апланатические линзовые А., отличающиеся тем, что в пределах широкого сектора поворот направления макс. излучения (смещением облучателя) не сопровождается существ. снижением коэфф. использования поверхности. Высококачеств. линзовые А. имеют коэфф. использования поверхности 0,5-0,6. Исключительно большое распространение в области СВЧ получили зеркальные антенны, состоящие из металлич. зеркала с профилем параболоида и облучателя. Последний устанавливается в фокусе F параболоида (рис. 14). Параболич. зеркало трансформирует сферич. фронт волны облучателя в плоский фронт в раскрыве (на плоской поверхности, ограниченной кромкой зеркала). Тем самым образуется плоская поверхность, возбуждённая синфазным электромагнитным полем. В качестве облучателя применяются слабо направленные А. (рупоры, вибраторы с небольшим рефлектором, спирали и др.). Так же, как и в линзовой А., смещение облучателя из фокуса в плоскости, перпендикулярной оси А., сопровождается поворотом направления макс. излучения. Это свойство также используется в радиолокаторах при сканировании диаграммы направленности. В обычной параболич. А. (рис. 14) облучатель находится в поле волн, отражённых от зеркала, что вызывает искажение диаграммы направленности и уменьшение КНД. Такой же отрицат. эффект вызывают конструктивные элементы, поддерживающие облучатель. Во избежание этого часто применяют параболич. А. с вынесенным облучателем; в качестве отражателя используется "вырезка" из параболоида вращения, в фокусе F к-рой устанавливается облучатель (рис. 15). При этом поток электромагнитной энергии, отражённый от зеркала,проходит мимо облучателя и поддерживающих его конструктивных элементов. В радиорелейной связи широкое применение получила рупорно-параболическая А. (рис. 16), являющаяся одним из вариантов зеркальной А. с вынесенным облучателем. В этой А. облучающий рупор и параболич. зеркало составляют единое целое, что практически устраняет утечку энергии за края зеркала. В 60-х гг. 20 в. в радиорелейной связи, космич. радиосвязи, радиоастрономии и др. получили широкое распространение двухзеркальные А. (рис. 17), состоящие из основного параболич. зеркала, вспомогательного малого зеркала и облучателя. Электромагнитная энергия подводится к облучателю, устанавливаемому у вершины параболоида, и излучается на малое зеркало, после отражения от к-рого направляется на основное зеркало. Применение вспомогательного зеркала облегчает получение оптимального распределения электромагнитного поля в раскрыве основного зеркала, что обеспечивает макс. КНД и позволяет уменьшить длину линии, подводящей энергию к облучателю. Существенный вклад в разработку теории и техники двухзер-кальной А. сделан сов. учёным Л. Д. Бахрахом. Коэфф. использования поверхности хорошо выполненных зеркальных А. равен 0,5-0,7. Кроме металлич. зеркал с профилем параболоида, применяются зеркала с профилем параболич. цилиндра, сферы (сферич. А.) и др. Характерная особенность сферич. А.- возможность управления направлением макс. излучения в широком секторе углов без существенного уменьшения КНД. Сов. учёными С. Э. Хайкиным и Н. Л. Кайдановским предложена оригинальная зеркальная А. для применения в качестве радиотелескопа. Такой радиотелескоп сооружён в Пулковской обсерватории. Он состоит из передвижного облучателя и набора плоских перемещающихся зеркал, располагаемых по ломаной линии, аппроксимирующей параболу. Путём передвижения облучателя и перестановки зеркал можно в широких пределах управлять направлением макс. излучения. Одна из характерных А. СВЧ диапазона - щелевая А. в виде замкнутого полого металлич. короба с прорезанными в нём щелями. Внутрь короба вводится электромагнитная энергия, излучаемая через щели (щелевые вибраторы) во внешнее пространст-во. Большое распространение получила синфазная антенная решётка из таких вибраторов. Часто она выполняется в виде радиоволновода прямоугольного или круглого сечения (рис. 18), в одной из стенок к-рого прорезаются щели длиной 1/2 Ч, размещаемые таким образом, что они возбуждаются синфазно. КНД таких А. приближённо равен утроенному числу щелей. Щелевые вибраторы не выступают над металлич. поверхностью. Поэтому они широко используются в тех случаях, когда это свойство является важным, напр. на летат. аппаратах. Большой вклад в развитие теории щелевых А. внесли сов. учёные М. С. Нейман, А. А. Пистолькорс, Я. Н. Фельд и др. Наряду с синфазной А. в диапазоне СВЧ применяют А. бегущей волны, состоящую из системы излучателей, возбуждённых по закону бегущей волны, и имеющую макс. излучение в направлении её распространения. К А. такого типа относятся спиральная антенна, А. типа "волновой канал", диэлектрическая антенна, А. поверхностной волны (импедансная А.) и др. Импедансная А. обычно состоит из ребристой поверхности и возбудителя. В А., показанной на рис. 19, возбудителем служит рупор. При высоте рёбер меньше 1/4 Ч. вдоль ребристой поверхности образуется бегущая волна, распространяющаяся со скоростью меньше скорости света. Такая А., как и щелевая, легко может быть сделана невыступающей. КНД А. бегущей волны, применяемых на СВЧ, обычно не превышает 100. В развитии теории и техники импедансных А. существ. роль сыграли работы сов. учёных Л. Д. Бахраха, Л. Д. Дерюгина, М. А. Миллера, В. И. Таланова, О. Н. Терешина и др., амер. учёного Г. Больяна и др. В 50-60-е гг. 20 в. в диапазонах коротких, метровых и сантиметровых волн получили распространение частотно-независимые антенны. Эти А. отличаются от А. др. типов тем, что они в широком диапазоне (10-20-кратном и более) имеют почти неизменные характеристики (форму диаграммы направленности, КНД, входное сопротивление и др.). Одним из распространённых типов частотно-независимой А. является логопериодическая А., вариант к-рой показан на рис. 20. Подводимая к А. электромагнитная энергия возбуждает большие токи только в 3-5 вибраторах, имеющих длину, близкую к половине длины рабочей волны. Эта группа вибраторов образует т. н. "активную область" А. С изменением длины рабочей волны соответственно перемещается "активная область" А. Таким образом, отношение линейных размеров этой части А. к длине рабочей волны не изменяется с изменением частоты. Это и является причиной слабой зависимости электрич. характеристик А. от частоты. КНД логопериодических А. равно 30-50. Перспективы развития А. В 60-е гг. 20 в. наметился ряд перспективных направлений развития теории и техники А. Наиболее важные из них: 1) создание антенных решёток из большого числа излучающих элементов (электрич. вибраторов, рупоров и др.), каждый из к-рых подведён к отдельному выходному блоку передатчика, имеющему регулируемый фазовращатель. Управляя соотношением фаз полей в отдельных излучающих элементах, можно быстро менять направление макс. излучения, а также форму диаграммы направленности А.Идентичным образом создаются приёмные антенные решётки из большого числа слабонаправл. А., подключаемых к отд. входным блокам приёмника. 2) Создание А., основанных на методе апертурного синтеза, заключающегося, в частности, в перемещении одной или неск. небольших по размерам А. с последоват. фиксацией в запоминающем устройстве амплитуды и фазы принятых сигналов. Соответствующим суммированием этих сигналов можно получить такой же эффект, как от большой А. с линейными размерами, равными длинам путей перемещения малых А. 3)Создание экономичных, легко устанавливаемых А. (зеркальных А., антенн-башен иантенн-мачт и др.) на основе использования металлизированных плёнок, с применением пневматики для придания А. необходимой конфигурации. 4) Широкое внедрение строгих методов анализа и синтеза (проектирование по заданным характеристикам) А. на основе применения электронных вычислит. машин. 5) Развитие статистич. методов анализа А. Лит.: Пистолькорс А. А., Антенны, М., 1947; Айзенберг Г. 3., Антенны ультракоротких волн, М., 1957; Марков Г. Т., Антенны, М., 1960; Драбкин А. Л., 3узенко В. Л., Антенно-фидерные устройства, М., 1961; Айзенберг Г. 3., Коротковолновые антенны, М., 1962. Г. 3. Айзенберг, О. Н. Терешин. АНТЕННАЯ РЕШЁТКА, сложная направл. антенна, состоящая из совокупности отдельных слабонаправл. антенн (излучающих элементов), располож. в пространстве и возбуждаемых токами высокой частоты т. о., чтобы получить требуемую диаграмму направленности. Излучающими элементами являются симметричные и несимметричные вибраторы, щелевые вибраторы и др. Применяют различное взаимное расположение излучающих элементов в пространстве и распределение фаз колебаний высокочастотных токов в них. Изменением соотношения фаз можно менять направленные свойства А. р. (направление максим. излучения, ширину диаграммы направленности и др.). Наиболее распространены А. р., излучающие элементы к-рых расположены в одной плоскости. При этом чаще встречаются 2 варианта фазировки токов в элементах: синфазное (синфазная антенна) и с прогрессивно нарастающим от элемента к элементу запаздыванием по фазе (бегущей волны антенна). В первом случае направление максим. излучения нормально к плоскости А. р., во втором совпадает с линией расположения элементов А. р. Г. 3. Айзенберг, О. Н. Терешин. АНТЕННУЛЫ, первая пара членистых головных придатков у ракообразных; одноветвисты, у нек-рых высших раков - вторично двуветвисты. Иннервируются от надглоточного ганглия. Гомологичны (см. Гомологичные органы) антеннам трахейнодышащих и пальпам кольчатых червей. У большинства раков А.- органы чувств, у веслоногих - органы движения, у усоногих - органы прикрепления. АНТЕННЫ, сяжки, усики, многочленистые подвижные головные придатки членистоногих (у паукообразных отсутствуют). У ракообразных А.- вторая пара головных придатков, двуветвисты. Иннервируются от подглоточного ганглия или окологлоточных комиссур. У большинства ракообразных служат органами чувств, у ветвистоусых - органами движения. А. трахейнодышащих - одноветвисты, соответствуют антеннулам ракообразных, У насекомых А. разнообразны по форме, хорошо развиты и служат обычно органами обоняния и осязания, изредка - захвата добычи или (у самцов амер. водомерки) самки. АНТЕННЫЙ ЭФФЕКТ, нежелательное излучение или приём электромагнитных волн проводниками электрич. тока, не предназнач. для этих целей. Наиболее часто А. э. проявляется в линиях передачи энергии высокой частоты, соединяющих радиопередатчик или радиоприёмник с антенной. В радиоустройствах А. э. приводит к искажению диаграммы направленности антенн, к уменьшению кпд линии передачи энергии высокочастотных колебаний и др. В двухпроводной линии передачи А. э. появляется из-за нарушения симметрии расположения проводов относительно окружающих предметов или в присоединяемых к линии устройствах, в коаксиальном кабеле - из-за нарушения контакта между внешней оболочкой и заземлением или корпусом прибора, в волноводе - из-за появления щелей в местах стыка отд. отрезков волновода и т. д. В рамочной антенне А. э. наз. искажение её диаграммы направленности, возникающее при нарушении симметрии в конструкции самой рамки или соединит. проводах и присоединяемых устройствах, что приводит к появлению нежелательного приёма в направлении нормали к плоскости рамки. Г. 3. Айзенберг, О. Н. Терешин. АНТЕРИДИЙ (отгреч. antheros - цветущий), мужской половой орган споровых растений: водорослей, грибов, мхов и папоротников. АНТЕРОЗОИДЫ (от греч. antheros - цветущий, zoon - животное и eidos - вид), подвижные мужские половые клетки - сперматозоиды, образующиеся в антеридиях нек-рых растений. АНТЕФИКС (лат. antefixum, от ante - спереди и fixus - прикреплённый), архит. украшение из мрамора или терракоты (в форме пальметты либо щита с рельефным орнаментом или с изображением фантастич. животного). А. обычно помещались по краям кровли вдоль продольной стороны античного храма. АНТЕЦЕДЕНТНАЯ ДОЛИНА (от лат. antecedens - предшествующий), речная долина, пересекающая растущую возвышенность и являющаяся по геологич. возрасту старше последней. А. д. возникают при поднятии участка земной поверхности, на к-ром уже была заложена речная сеть, причём скорость эрозии реки превышает скорость поднятия местности. Доказательством такого происхождения служит сводообразный изгиб речных террас, достигающий макс. значения в осевой части поднимающейся возвышенности. А. д. узки, имеют значит. глубину и крутые склоны. АНТИ... (греч. anti... - против), приставка, обозначающая противоположность или враждебность; то же, что "противо..." (напр., антимилитаризм, антирелигиозный). АНТИАПЕКС, точка на небесной сфере, противоположная апексу. АНТИАРХИ (Antiarchi), группа (подкласс) вымерших панцирных рыб - плакодерм. Остатки А. имеют большое значение для определения возраста и сопоставления средне- и верхнедевонских отложений. Отличаются от представителей второго подкласса - артродир - главным образом тем, что у них заключены в панцирь не только голова и туловище, но и грудные плавники. Придонные обитатели преим. пресных водоёмов; питались, вероятно, мелкими беспозвоночными. Лит.: Основы палеонтологии. Бесчелюстные, рыбы, М., 1964. АНТИАТЛАС, горный хребет на Ю.-З. Атласских гор (см. Атлас), на границе с Сахарой, в Марокко. Дл. ок. 600 км. Ср. выс. 1500 м, наибольшая 2531 м (г. Имгут). Сложен докембрийскими гранитами и сланцами. А.- участок Афр. платформы, поднятый в альп. эпоху складчатости. Полупустынный климат. На сев. склонах выпадает 550-300 мм осадков в год; растут редкие рощи кам. дуба, арганского дерева, можжевельни-ки. Юж. склоны более сухие, покрыты щебнистыми осыпями. В долинах уэдов - местами орошаемое террасное земледелие. АНТИБ (Antibes), город и порт в юж. Франции, в деп. Приморские Альпы, на берегу Средиземного м. 36 тыс. жит. (1965). Центр насаждений цитрусовых и оливы, а также цветоводства. Парфюмерное произ-во. Курорт Франц. Ривьеры. Осн. в 4 в. до н. э. как греч. колония Антиполис. АНТИБАРИОНЫ, элементарные частицы, являющиеся античастицами по отношению к барионам. АНТИБИОТИКИ (от анти... и греч. bios - жизнь), вещества биол. происхождения, синтезируемые микроорганизмами и подавляющие рост бактерий и др. микробов, а также вирусов и клеток. Мн. А. способны убивать микробов. Иногда к А. относят также антибактериальные вещества, извлекаемые из растит. и животных тканей. Каждый А. характеризуется специфич. избират. действием только на определённые виды микробов. В связи с этим различают А. с широким и узким спектром действия. Первые подавляют разнообразных микробов [напр., тетрациклин действует как на окрашивающихся по методу Грама (грамположительных), так и на неокрашивающихся (грамотрицательных) бактерий, а также на риккет-сий]; вторые - лишь микробов к.-л. одной группы (напр., эритромицин и оле-андомицин подавляют лишь грамполо-жит. бактерий). В связи с избират. характером действия нек-рые А. способны подавлять жизнедеятельность болезнетворных микроорганизмов в концентрациях, не повреждающих клеток организма хозяина, и поэтому их применяют для лечения различных инфекц. заболеваний человека, животных и растений. Микроорганизмы, образующие А., являются антагонистами окружающих их микробов-конкурентов, принадлежащих к др. видам, и при помощи А. подавляют их рост. Мысль об использовании явления антагонизма микробов для подавления болезнетворных бактерий принадлежит И. И. Мечникову, который предложил употреблять молочнокислые бактерии, обитающие в простокваше, для подавления вредных гнилостных бактерий, находящихся в кишечнике человека. До 40-х гг. 20 в. А., обладающие леч. действием, не были выделены в чистом виде из культур микроорганизмов. Первым таким А. был тиротрицин, полученный амер. учёным Р. Дюбо (1939) из культуры почвенной споровой аэробной палочки Bacillus brevis. Сильное леч. действие тиротрицина было установлено в опытах на мышах, заражённых пневмококками. В 1940 англ. учёные X. Флори и Дж. Чейн, работая с пенициллином, образуемым плесневым грибом Penicillium notatum, открытым англ. бактериологом А. Флемингом в 1929, впервые выделили пенициллин в чистом виде и обнаружили его замечат. леч. свойства. В 1942 советские учёные Г. Ф. Гаузе, М. Г. Бражникова получили из культуры почвенных бактерий грамицидин С, а в 1944 амер. учёный 3. Ваксман получил стрептомицин из культуры актиномицета Streptomyces griseus. Описано ок. 2000 различных А. из культур микроорганизмов, но лишь немногие из них (ок. 40) могут служить леч. препаратами, остальные по тем или иным причинам не обладают химиотерапевтич. действием. А. можно классифицировать по их происхождению (из грибов, бактерий, актино-мицетов и др.), хим. природе или по механизму действия. А. из грибов. Важнейшее значение имеют А. группы пенициллина, образуемые мн. расами Penicillium notatum, P. chrysogenum и др. видами плесневых грибов .Пенициллин подавляет рост стафилококков в разведении 1 на 80 млн. и мало токсичен для человека и животных. Он разрушается энзимом пенициллиназой, образуемой нек-рыми бактериями. Из молекулы пенициллина было получено её "ядро" (6-аминопенициллановая к-та), к к-рому затем химически присоединили различные радикалы. Так,были созданы новые "полусинтетич." пенициллины (метициллин, ампициллин и др.), не разрушаемые пенициллиназой и подавляющие нек-рые штаммы бактерий,устойчивые к природному пенициллину. Др. А.- цефалоспорин С - образуется грибом Cephalosporium. Он обладает близким к пенициллину хим. строением, но имеет неск. более широкий спектр действия и подавляет жизнедеятельность не только грамположит., но и некоторых грам-отрицат. бактерий. Из "ядра" молекулы цефалоспорина (7-аминоцефалоспорановая к-та) были получены его полусинтетич. производные (напр., цефалоридин), к-рые нашли применение в мед. практике. А. гризерфульвин был выделен из культур Penicillium griseofulvum и др. плесеней. Он подавляет рост патогенных грибков (см. Фунгицидные антибиотики) и широко используется в медицине. А. из актиномицетов весьма разнообразны по хим. природе, механизму действия и леч. свойствам. Ещё в 1939 сов. микробиологи Н. А. Красильников и А. И. Кореняко описали А. мицетин, образуемый одним из актиномицетов. Первым А. из актиномицетов, получившим применение в медицине, был стрептомицин, подавляющий наряду с грамположит. бактериями и грамотрицат. палочки туляремии, чумы, дизентерии, брюшного тифа, а также туберкулёзную палочку. Молекула стрептомицина состоит из стрептидина (дигуанидиновое производное мезоинозита), соединённого глюкозидной связью со стрептобиозами-ном (дисахаридом, содержащим стрепто-зу и метилглюкозамин). Стрептомицин относится к А. группы воднорастворимых органич. оснований, к к-рой принадлежат также А. аминоглюкозиды (неомицин, мономицин, канамицин и гентамицин), обладающие широким спектром действия. Часто используют в мед. практике А. группы тетрациклина, напр. хлортетрациклин (синонимы: ауреомицин, биомицин) и окситетрациклин (синоним: террамицин). Они обладают широким спектром действия и наряду с бактериями подавляют риккетсий (напр., возбудителя сыпного тифа). Воздействуя на культуры актиномицетов, продуцентов этих А., ионизирующей радиацией или мн. химич. агентами, удалось получить мутанты, синтезирующие А. с изменённым строением молекулы (напр., деметилхлортетрациклин). А. хлорамфеникол (синоним: левомицетин), обладающий широким спектром действия, в отличие от большинства др. А.,производят в последние годы путём химич. синтеза, а не биосинтеза. Др. таким исключением является противотуберкулёзный А. циклосерин, к-рый также можно получать пром. синтезом. Остальные А. производят биосинтезом. Нек-рые из них (напр., тетрациклин, пенициллин) могут быть получены в лаборатории хим. синтезом; однако этот путь настолько труден и нерентабелен, что не выдерживает конкуренции с биосинтезом. Значительный интерес представляют А. макролиды (эритромицин, олеандомицин), подавляющие грамположит. бактерий, а также А. полиены (нистатин, амфотерицин, леворин), обладающие противогрибковым действием. Известны А., образуемые актиномицетами (см. Актиномицины), к-рые оказывают подавляющее действие на нек-рые формы злокачеств. новообразований и применяются в химиотерапии рака, напр. актиномицин (синонимы: хризомаллин, аурантин), оливомицин, брунеомицин, рубомицин С. Интересен также А. гигромицин В, обладающий противогельминтным действием. А. из бактерийв хим. отношении более однородны и в подавляющем большинстве случаев относятся к полипептидам. В медицине используют тиротрицин и грамицидин С из Bacillus brevis, бацитрацин из Вас. subtilis и полимиксин из Вас. polymyxa. Низин, образуемый стрептококками, не применяют в медицине, но употребляют в пищ. пром-сти в качестве антисептика, напр. при изготовлении консервов. Антибиотич. вещества из животных тканей. Наиболее известны среди них: лизоцим, открытый англ. учёным А. Флемингом (1922); это энзим - полипептид сложного строения, к-рый содержится в слезах, слюне, слизи носа, селезёнке, лёгких, яичном белке и др., подавляет рост сапрофитных бактерий, но слабо действует на болезнетворных микробов; интерферон - также полипептид, играющий важную роль в защите организма от вирусных инфекций; образование его в организме можно повысить с помощью спец. веществ, наз. интерфероногенами. А. могут быть классифицированы не только по происхождению, но и разделены на ряд групп на основе хим. строения их молекул. Такая классификация была предложена сов. учёными М. М. Шемякиным и А. С. Хохловым: А. ациклич. строения (полиены нистатин и леворин); алициклич. строения; А. ароматич. строения; А.- хиноны; А.- кислородсодержащие гетероциклич. соединения (гризеофульвин); А.- макролиды (эритромицин, олеандомицин); А.- азотсодержащие гетероциклич. соединения (пенициллин); А.- полипептиды или белки; А.- депсипептиды (см. табл.). Третья возможная классификация осн. на различиях в молекулярных механизмах действия А. Напр., пенициллин и цефалоспорин избирательно подавляют образование клеточной стенки у бактерий. Ряд А. избирательно поражает на разных этапах биосинтез белка в бактериальной клетке; тетрациклины нарушают прикрепление транспортной рибонуклеиновой к-ты (РНК) к рибосомам бактерий; макролид эритромицин,как и линкомицин, выключает передвижение рибосомы по нити информац. РНК; хлорамфеникол повреждает функцию рибосомы на уровне фермента пеп-тидилтранслоказы; стрептомицин и аминоглюкозидные А. (неомицин, канамицин, мономицин и гентамицин) искажают "считывание" генетического кода на рибосомах бактерий. Др. группа А. избирательно поражает биосинтез нуклеиновых кислот в клетках также на различных этапах: актиномицин и оливомицин, вступая в связь с матрицей дезоксирибонуклеиновой кислоты (ДНК), выключают синтез информационной РНК; брунеомицин и митомицин реагируют с ДНК по типу алкилирующих соединений, а рубомицин - путём интеркаляции. Наконец, нек-рые А. избирательно поражают био-энергетич. процессы: грамицидин С, напр., выключает окислительное фосфо-рилирование. Устойчивость
микроорганизмов к А.- важная проблема, определяющая правильный выбор
того или иного препарата для лечения больного. В первые годы после открытия
пенициллина ок. 99% патогенных стафилококков были чувствительны к этому
А.; в 60-е гг. к пенициллину остались чувствительны уже не более 20-30%.
Рост устойчивых форм связан с тем, что в популяциях бактерий постоянно
появляются устойчивые к А. мутанты, обладающие вирулентностью и получающие
распространение преим. в тех случаях, когда чувствит. формы подавлены А.
С популяционно-генетич. точки зрения, этот процесс обратим. Поэтому при
временном изъятии данного А. из арсенала леч. средств устойчивые формы
микробов в популяциях вновь заменяются чувствит. формами, к-рые размножаются
более быстрым темпом.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- длина рабочей волны (м), k
- коэффициент, учитывающий влияние земли, расстояние между вибраторами,
длину плеч вибраторов и др. Для синфазных коротковолновых A. k равно 2-3.
КНД синфазных коротковолновых А. достигает неск. сотен и даже тысяч, а
кпд близок к 1.
